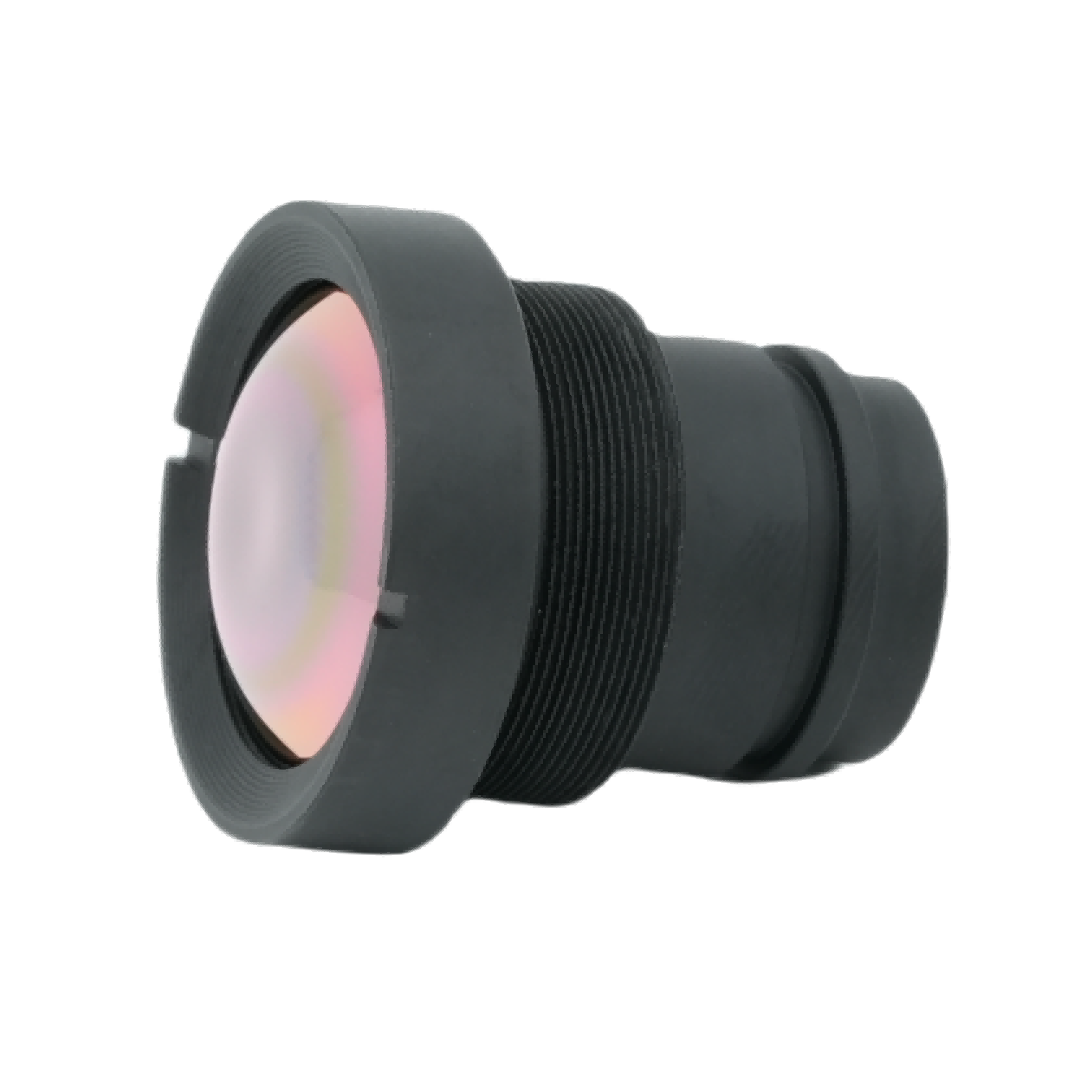

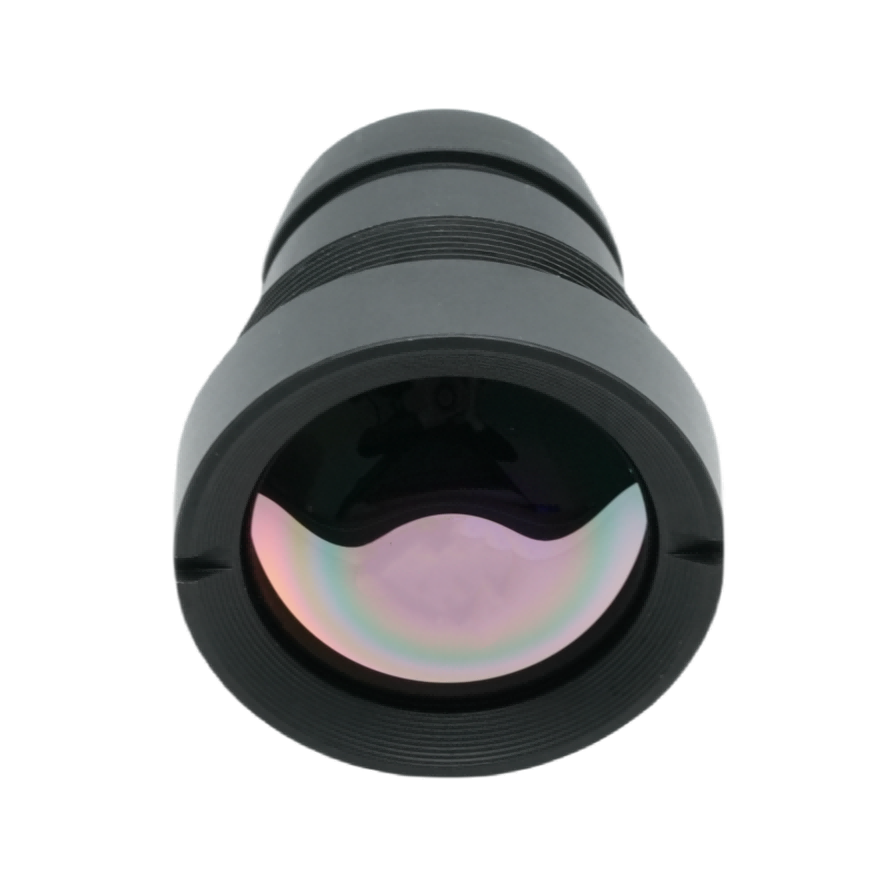

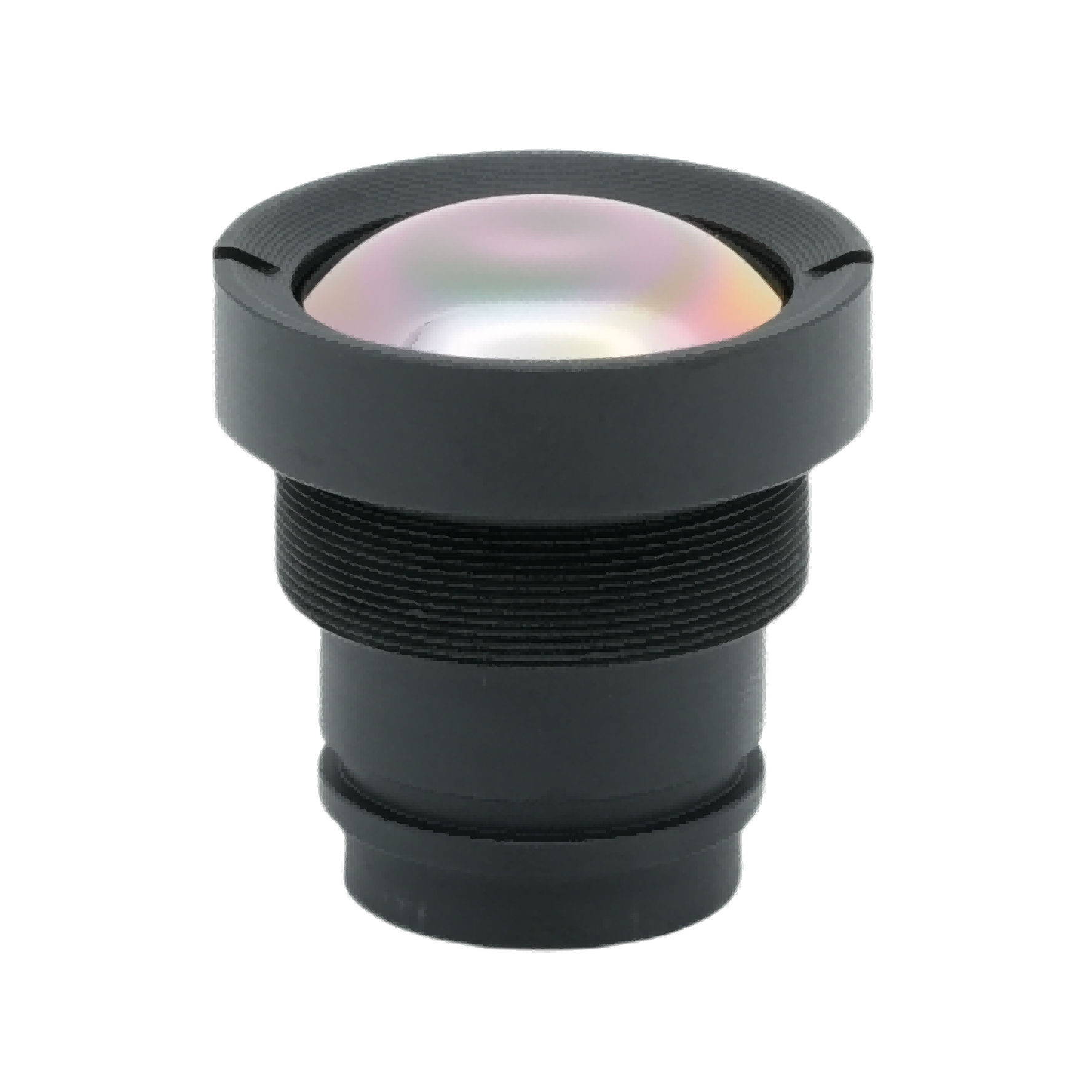

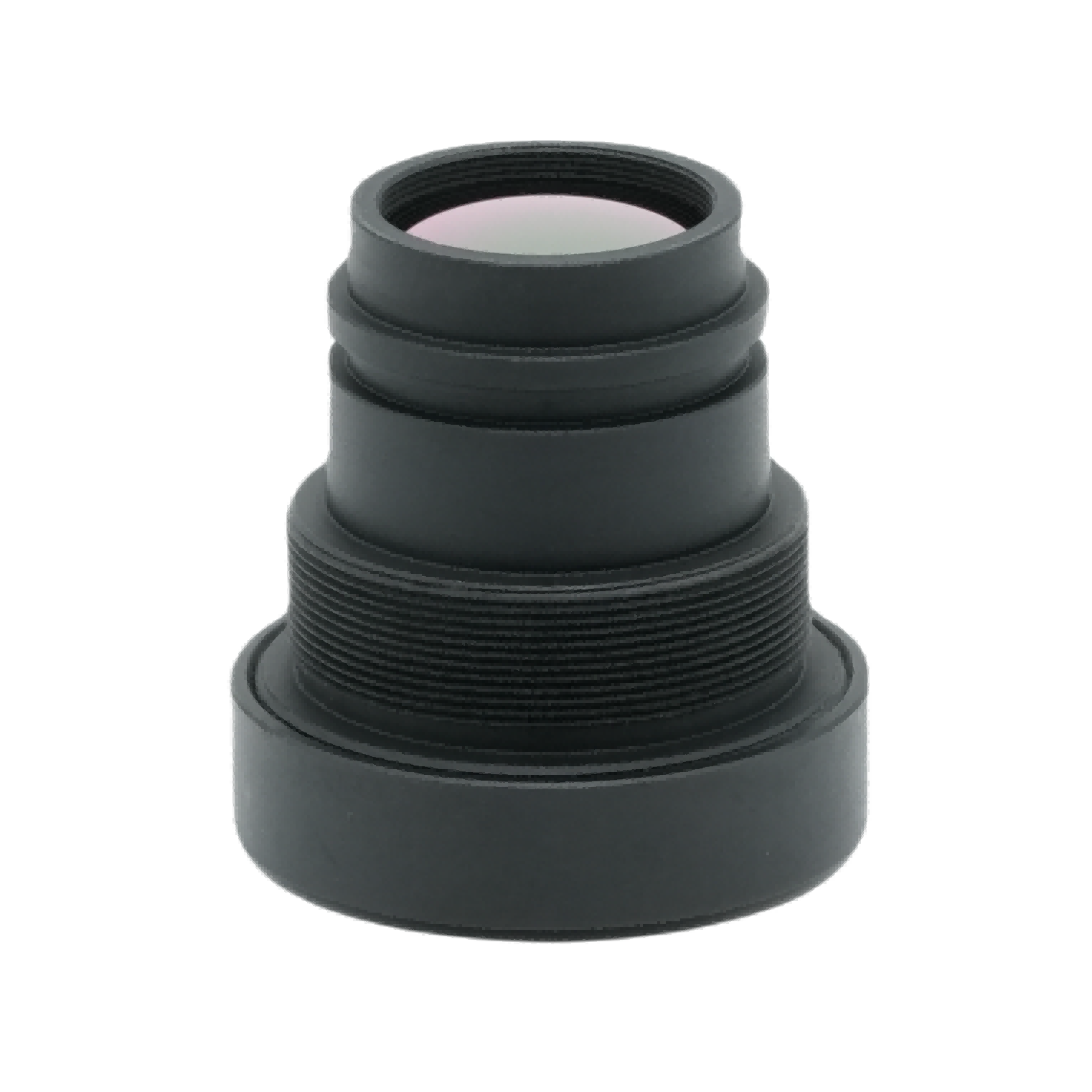

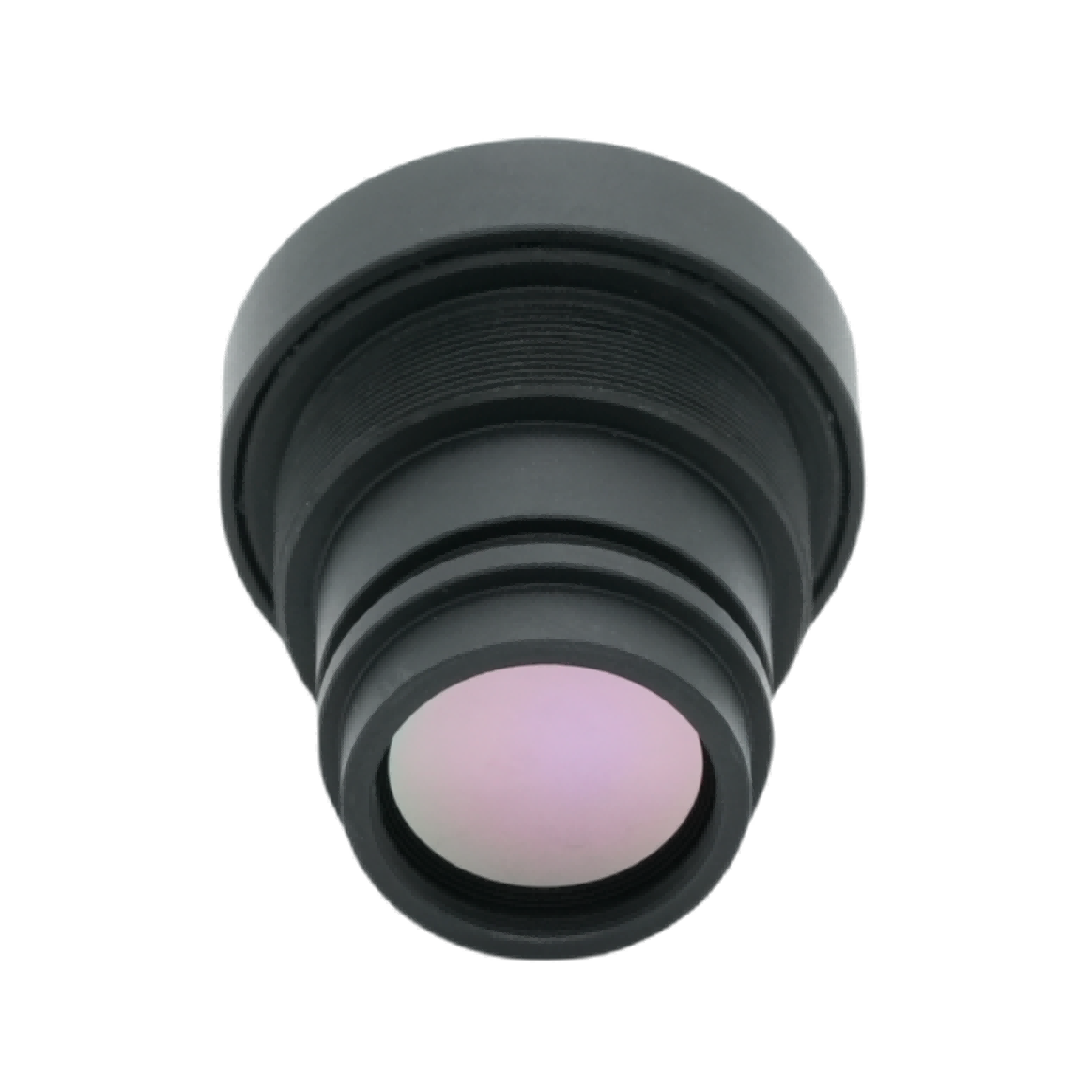

M22 4.1 मिमी थर्मल इमेजिंग लेंस

उत्पाद संक्षिप्त

द्वारा निर्मित एवं आपूर्ति की गईबोशी ऑप्टिकलप्रौद्योगिकी, यह F1.0 4.1 मिमी फोकल लंबाईथर्मल इमेजिंग लेंसएक अल्ट्रा-वाइड-एंगल इंफ्रारेड ऑब्जेक्टिव है जो 640×512 रिज़ॉल्यूशन, 12μm पिक्सेल अनकूल्ड इंफ्रारेड फोकल प्लेन एरेज़ के लिए अनुकूलित है। यह थर्मल इन्फ्रारेड लेंस 88 प्रतिशत से ऊपर इन्फ्रारेड संप्रेषण का एहसास करने के लिए उन्नत उजागर एआर एंटी-रिफ्लेक्शन कोटिंग को अपनाता है। BOSHI ऑप्टिकल टेक्नोलॉजी द्वारा विकसित एक पेशेवर इन्फ्रारेड ऑप्टिकल लेंस के रूप में, यूनिट में IP67 फ्रंट लेंस सुरक्षा, लगभग 25 ग्राम हल्के निर्माण और भरोसेमंद व्यापक तापमान ऑप्टिकल स्थिरता की सुविधा है। यह कॉम्पैक्ट अनकूल्ड थर्मल कैमरा सिस्टम के भीतर सहज एकीकरण प्राप्त कर सकता है। इसका विस्तृत FOV लेआउट विविध थर्मल इमेजिंग परिनियोजन परिदृश्यों के अनुकूल व्यापक दृश्य कवरेज प्रदान करता है, और छोटे आकार के थर्मल हार्डवेयर उपकरणों के लिए हल्के आवश्यकता और व्यावहारिक इमेजिंग आउटपुट को संतुलित करता है।

विस्तृत उत्पाद विवरण

पैरामीटर

1. ऑप्टिकल विशिष्टताएँ

यह इन्फ्रारेड ऑप्टिकल लेंस F1.0 अल्ट्रा-बड़े एपर्चर के साथ 4.1 मिमी फोकल लंबाई रखता है। अल्ट्रा-लार्ज एपर्चर इन्फ्रारेड प्रकाश सेवन क्षमता में काफी सुधार करता है। ऐसा ऑप्टिकल प्रदर्शन कम तापमान और कम चमक वाली परिचालन स्थितियों के तहत इस थर्मल इन्फ्रारेड लेंस के स्पष्ट छवि आउटपुट के लिए मुख्य गारंटी का गठन करता है।

2. डिटेक्टर मिलान

BOSHI ऑप्टिकल टेक्नोलॉजी इस लेंस को 640×512 रिज़ॉल्यूशन, 12μm पिक्सेल इन्फ्रारेड डिटेक्टरों के साथ जोड़ने के लिए डिज़ाइन करती है। यह मुख्यधारा के अनकूल्ड थर्मल सेंसर प्रारूपों के साथ उच्च अनुकूलता बनाए रखता है। अच्छी तरह से मेल खाने वाली हार्डवेयर विशेषता लेंस और सेंसर चिप के बीच बेमेल स्थितियों से उत्पन्न इमेजिंग विचलन को समाप्त करती है।

3. देखने का क्षेत्र

लेंस 130 डिग्री विकर्ण, 102 डिग्री क्षैतिज, 83 डिग्री ऊर्ध्वाधर चौड़े FOV का समर्थन करता है। उपकरण अतिरिक्त यांत्रिक स्कैनिंग असेंबलियों के बिना बड़ी दूरी का दृश्य कवरेज प्राप्त करता है। यह संपत्ति थर्मल इमेजिंग उपकरण के समग्र यांत्रिक संरचना डिजाइन को सरल बनाती है।

4. फोकस प्रदर्शन

सतत फोकस सीमा 0.5 मीटर से अनंत तक फैली हुई है। फोकस प्रदर्शन निकट-सीमा निरीक्षण संचालन और लंबी दूरी के निगरानी कार्यों को संतुलित करता है। यह वास्तविक साइट परिनियोजन के लिए इस 4.1 मिमी फोकल लंबाई लेंस की प्रयोग करने योग्य दूरी सीमा को विस्तृत करता है।

5. पर्यावरण एवं यांत्रिक सूचकांक

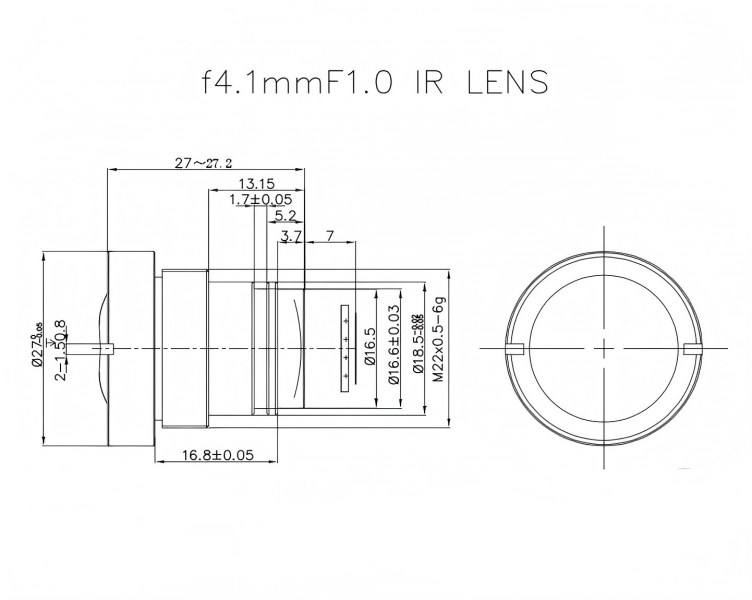

इसके ऑपरेटिंग तापमान का दायरा माइनस 40 डिग्री सेल्सियस से प्लस 80 डिग्री सेल्सियस तक रहता है। फ्रंट लेंस की सतह IP67 वॉटरप्रूफ और डस्टप्रूफ मानक तक पहुंचती है। यह असेंबली कार्य को सुव्यवस्थित करने के लिए M22×0.5 माउंट मानक थ्रेड इंटरफ़ेस का उपयोग करता है। शुद्ध वजन 25 ग्राम के करीब बैठता है, जो हल्के उपकरण उत्पाद विकास के लिए अनुकूल आधार बनाता है।

6. इमेजिंग गुणवत्ता संकेतक

एआर एंटी-रिफ्लेक्शन कोटिंग से सुसज्जित, ऑप्टिकल ट्रांसमिशन 88 प्रतिशत से अधिक है। सापेक्ष रोशनी 80 प्रतिशत से ऊपर रहती है। विरूपण मान 45 प्रतिशत से नीचे रहता है। संकेतकों का यह समूह वाइड-एंगल इमेजिंग विशेषता और इन्फ्रारेड ऑप्टिकल लेंस के वास्तविक-विश्व छवि गुणवत्ता प्रदर्शन के बीच अच्छे संतुलन का एहसास करता है।

प्रदर्शन लाभ

1. उत्कृष्ट कम रोशनी वाली थर्मल संवेदनशीलता

F1.0 अधिकतम एपर्चर उज्ज्वल ऊर्जा संग्रह दक्षता बढ़ाता है। मंद और कम विकिरण वाले परिवेश में काम करते समय, यह थर्मल इंफ्रारेड लेंस थर्मल इमेज कंट्रास्ट को उल्लेखनीय रूप से बढ़ा सकता है। जब लक्ष्य अवरक्त सिग्नल कमजोर हो जाता है तो यह छवि धुंधली होने की संभावना को कम करता है, और कम चमक वाले दृश्य अवलोकन के लिए स्थिर चित्र आधार प्रदान करता है।

2. अल्ट्रा-वाइड सीन कवरेज

130 डिग्री विकर्ण चौड़ा FOV एकल हार्डवेयर इकाई को विस्तारित स्थानिक दायरे की निगरानी करने की अनुमति देता है। परियोजना कार्यान्वयनकर्ता तदनुसार पूर्ण-क्षेत्र निगरानी के लिए आवश्यक थर्मल कैमरों की कुल संख्या में कटौती कर सकते हैं। यह परिवर्तन समग्र सिस्टम निर्माण व्यय में प्रत्यक्ष कमी लाता है। बोशी ऑप्टिकल टेक्नोलॉजी इतने बड़े व्यूइंग एंगल की स्थिति में उपयोग योग्य चित्र गुणवत्ता की गारंटी के लिए ऑप्टिकल पथ को अनुकूलित करती है।

3. विश्वसनीय इमेजिंग एकरूपता

80 प्रतिशत से अधिक सापेक्ष रोशनी विग्नेटिंग समस्या को प्रभावी ढंग से रोकती है। छवि फ़्रेम सभी क्षेत्रों में लगातार चमक बनाए रखता है। 88 प्रतिशत से अधिक संप्रेषण ऑप्टिकल ट्रांसमिशन मार्ग के अंदर अवरक्त ऊर्जा हानि को कम करता है। BOSHI ऑप्टिकल टेक्नोलॉजी इस इन्फ्रारेड ऑप्टिकल लेंस के लिए बार-बार अंशांकन लागू करती है। अंशांकन कार्य लंबी अवधि के निरंतर संचालन स्थिति के दौरान स्थिर छवि आउटपुट सुनिश्चित करता है।

4. मजबूत पर्यावरणीय अनुकूलनशीलता

IP67 फ्रंट लेंस सुरक्षा और व्यापक तापमान कार्य क्षेत्र बारिश, धूल, अत्यधिक ठंड और उच्च-गर्मी वातावरण के बीच स्थिर संचालन को सक्षम बनाता है। थर्मल इन्फ्रारेड लेंस को बार-बार मैन्युअल रखरखाव कार्य की आवश्यकता नहीं होती है। यह बाहरी स्थापना और कठोर औद्योगिक क्षेत्र परिनियोजन परिदृश्यों में फिट बैठता है।

5. सुविधाजनक एकीकरण के लिए कॉम्पैक्ट संरचना

25 ग्राम हल्के शरीर और मानक M22×0.5 माउंट लघु थर्मल इमेजिंग उपकरणों के लिए यांत्रिक डिजाइन कठिनाई को कम करते हैं। उत्पाद डेवलपर उत्पाद एकीकरण प्रक्रिया के दौरान संरचनात्मक संशोधन कार्यभार को कम कर सकते हैं। यह टर्मिनल थर्मल हार्डवेयर के लिए अनुसंधान और विकास चक्र को छोटा करता है।

6. बहुमुखी फोकस समायोजन क्षमता

0.5 मीटर न्यूनतम फोकसिंग दूरी निकट-सीमा लक्ष्य का पता लगाने में सहायता करती है। पूरी तरह से लंबी दूरी के फिक्स्ड-फोकस लेंस समाधानों की तुलना में, यह 4.1 मिमी फोकल लंबाई वाला उत्पाद एप्लिकेशन कवरेज बढ़ाता है। यह कई व्यावहारिक परियोजनाओं से मिश्रित दूरी अवलोकन मांगों को पूरा करता है।

अनुप्रयोग फ़ील्ड

1. परिधि सुरक्षा निगरानी

विस्तृत FOV वाला यह इन्फ्रारेड ऑप्टिकल लेंस फैक्ट्री परिसर, पार्क जोन, सीमा क्षेत्रों और आवासीय परिसरों के लिए वाइड-एंगल थर्मल निगरानी क्षमता प्रदान करता है। यह दृश्य प्रकाश इनपुट के बिना चौबीसों घंटे घुसपैठ का पता लगाने के कार्यों को पूरा करता है। परिधि सुरक्षा निगरानी को BOSHI ऑप्टिकल टेक्नोलॉजी की उत्पाद श्रृंखला के लिए एक मुख्य अनुप्रयोग दिशा के रूप में गिना जाता है।

2. औद्योगिक थर्मल निरीक्षण

थर्मल इंफ्रारेड लेंस डिवाइस तापमान स्क्रीनिंग, विद्युत कैबिनेट दोष निदान, पाइपलाइन थर्मल रिसाव जांच और फैक्ट्री सुरक्षा गश्ती कार्य का समर्थन करता है। संभावित औद्योगिक सुरक्षा घटनाओं को रोकने के लिए ऑन-साइट कर्मचारी समय पर असामान्य ताप स्रोतों की खोज कर सकते हैं। 640×512 रिज़ॉल्यूशन मिलान सुविधा औद्योगिक निरीक्षण मिशनों में बढ़िया थर्मल विवरण कैप्चर की गारंटी देती है।

3. स्मार्ट परिवहन और वाहन विजन

उपयोगकर्ता ऑटोमोटिव थर्मल नाइट विजन और सड़क यातायात निगरानी कार्य के लिए लेंस को तैनात कर सकते हैं। कोहरे, रात के समय और कम दृश्यता परिस्थितियों में, इसका 12μm पिक्सेल मिलान प्रदर्शन पैदल चलने वालों के साथ-साथ बाधा पहचान कार्य में सहायता करता है। यह बुद्धिमान यातायात संबंधी प्रणालियों के लिए सुरक्षा गारंटी स्तर में सुधार करता है।

4. मानव रहित सिस्टम पेलोड

25 ग्राम हल्के वजन की संपत्ति से लाभान्वित, यह इन्फ्रारेड ऑप्टिकल लेंस मानव रहित हवाई वाहनों, रोबोटों और मानव रहित जमीनी वाहनों के लिए हल्के वजन वाले थर्मल पेलोड के रूप में कार्य करता है। यह खोज और बचाव गतिविधि, जंगल की आग के जोखिम की निगरानी और इलाके में गश्ती कार्यों को निष्पादित करता है। M22×0.5 माउंट मानव रहित प्लेटफ़ॉर्म पेलोड असेंबली के लिए त्वरित माउंटिंग लाभ लाता है।

5. सार्वजनिक सुरक्षा और आपातकालीन बचाव

अग्निशमन थर्मल स्थिति और खोज-और-बचाव कार्यों के लिए, लेंस अंधेरे, धुएँ वाले या दृष्टि से अवरुद्ध परिवेश में अच्छा प्रदर्शन करता है। थर्मल सिग्नल आंशिक धुएं की गड़बड़ी को भेद सकते हैं और लक्ष्य स्थान को लॉक कर सकते हैं। वाइड एफओवी आपातकालीन परिचालन के दौरान उत्तरदाताओं को तेजी से बड़े क्षेत्र की साइट स्कैनिंग पूरी करने में मदद करता है।

6. कृषि एवं पर्यावरण निगरानी

ऑपरेटर इस थर्मल इंफ्रारेड लेंस का उपयोग वनस्पति तापमान विश्लेषण, जंगली जीव अवलोकन और पर्यावरणीय ताप वितरण ट्रैकिंग कार्य करने के लिए करते हैं। यह कृषि अध्ययन और पारिस्थितिक पर्यावरण अनुसंधान के लिए वैध डेटा समर्थन प्रदान करता है। IP67 ग्रेड लेंस को दीर्घकालिक बाहरी क्षेत्र अवलोकन कार्यों के लिए उपयुक्त बनाता है।
