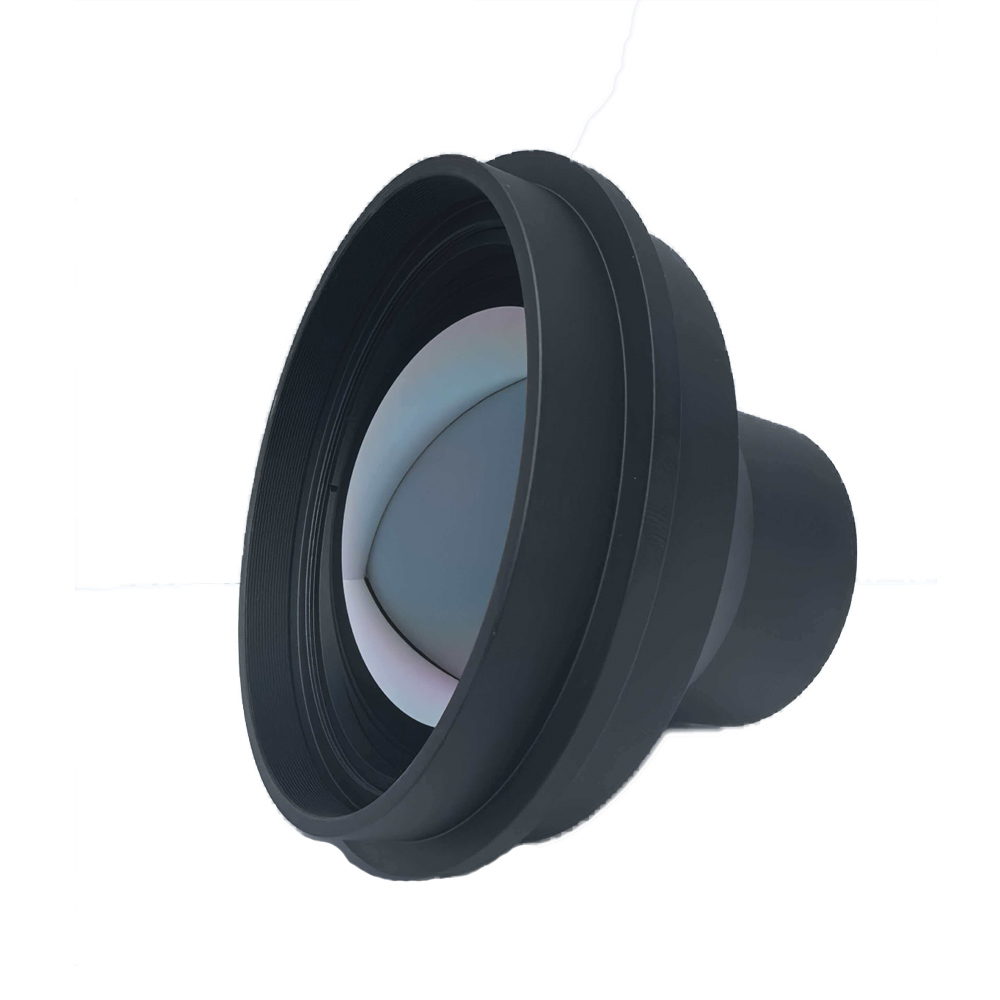

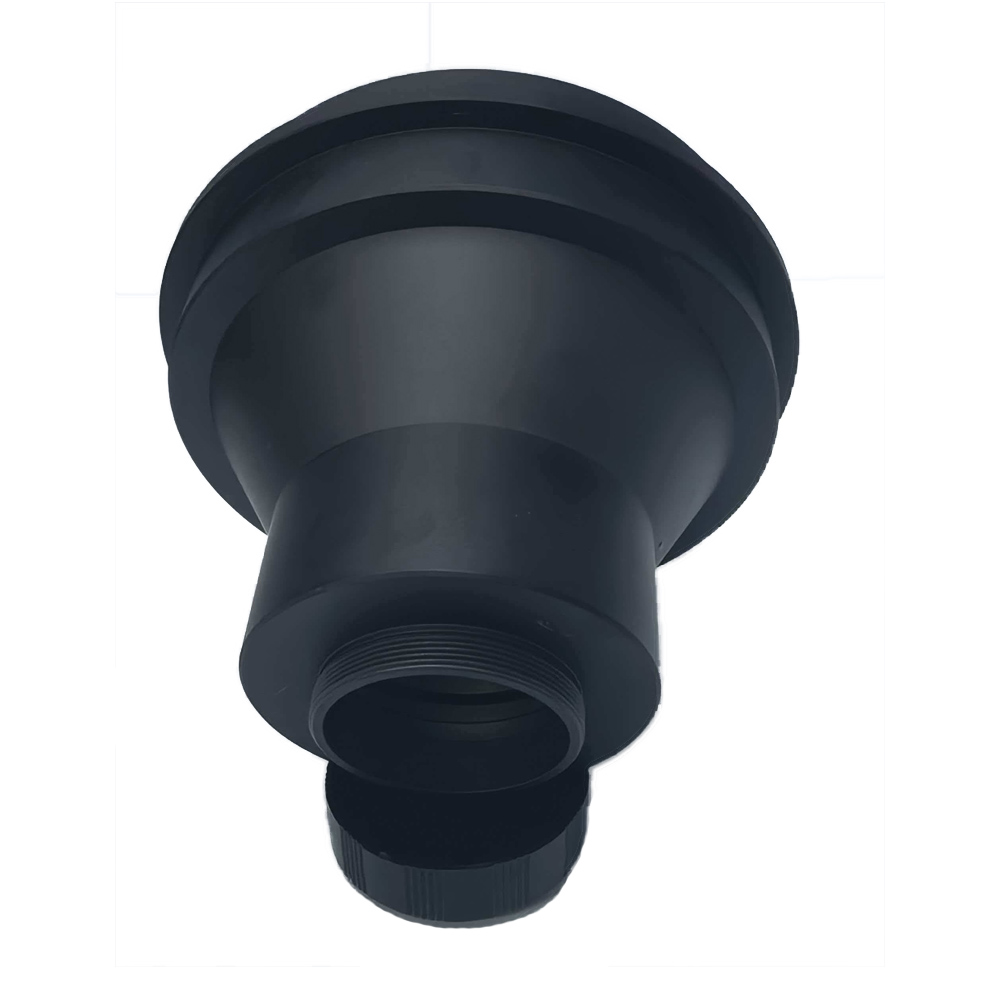

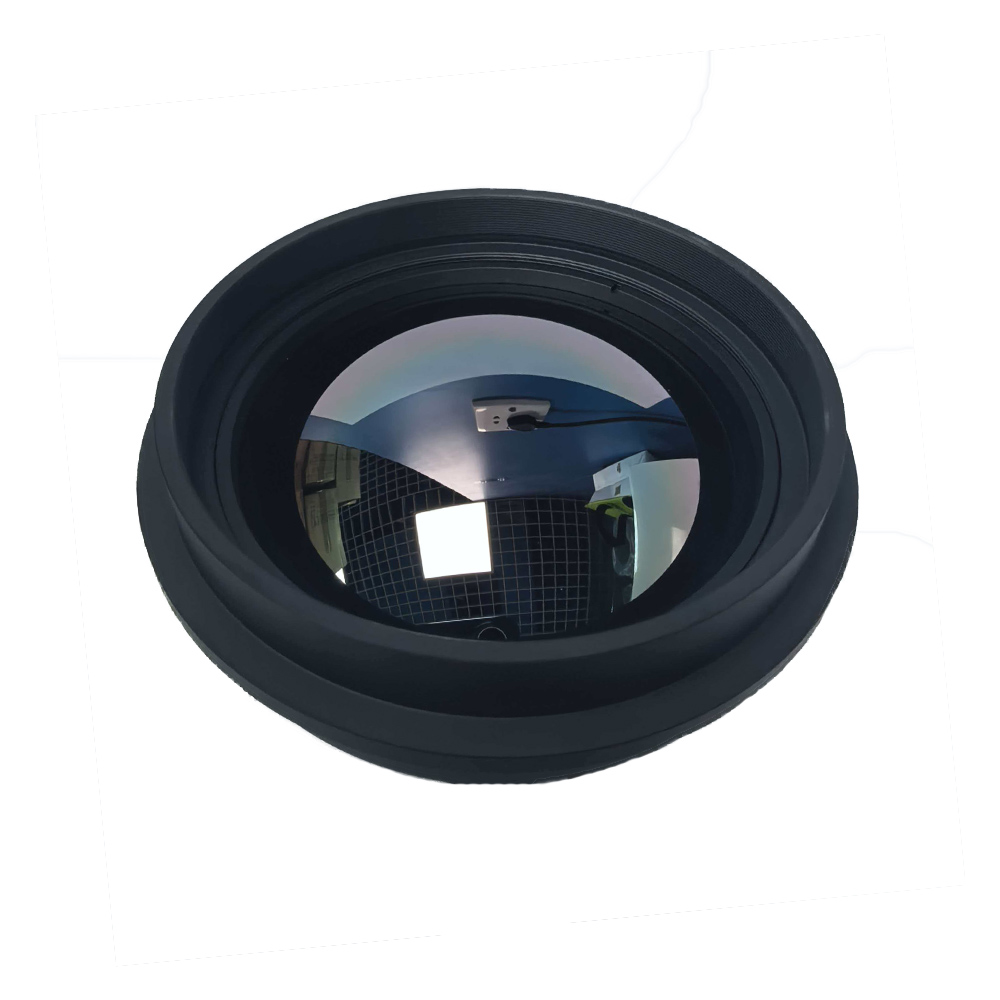

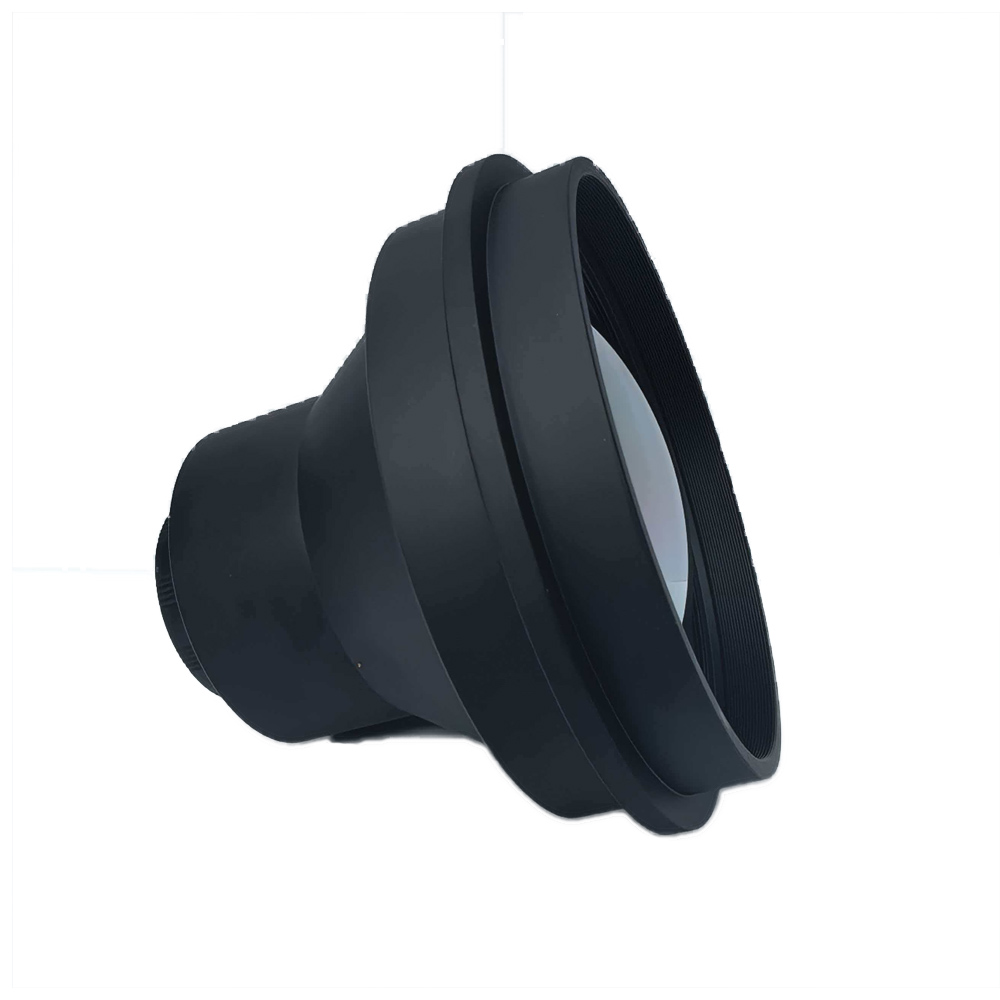

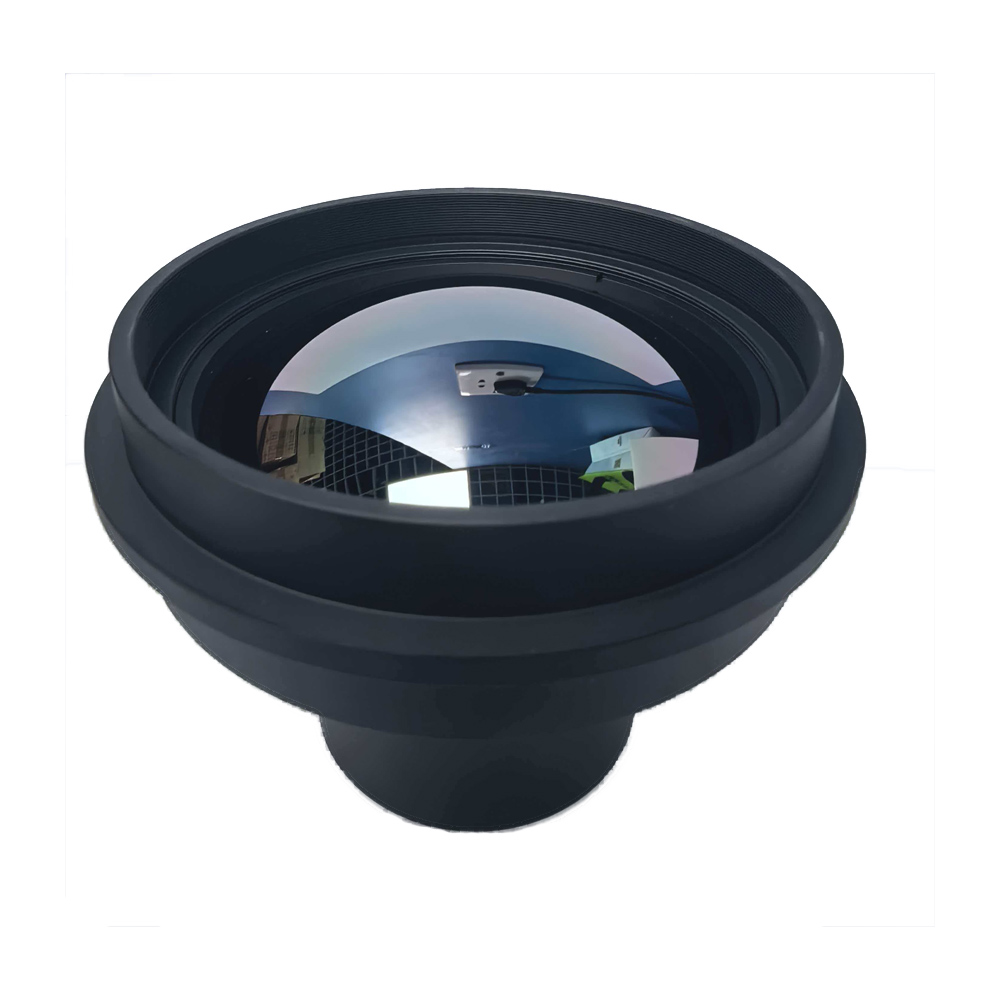

75 मिमी फोकल लंबाई थर्मल इमेजिंग लेंस

उत्पाद संक्षिप्त विवरण

यह उच्च प्रदर्शन75 मिमी थर्मल इमेजिंग लेंसद्वारा स्वतंत्र रूप से विकसित एवं निर्मित किया गया हैबोशी ऑप्टिकलतकनीकी। इस थर्मल इमेजिंग लेंस को हाई-डेफिनिशन लॉन्ग-वेव इंफ्रारेड इमेजिंग आउटपुट प्राप्त करने के लिए 640×512 थर्मल 17μm इंफ्रारेड डिटेक्टरों के साथ युग्मित करने के लिए अनुकूलित किया गया है। यह बड़े अपर्चर F1.0 डिज़ाइन को अपनाता है। यह ऑप्टिकल एथर्मलाइज़ेशन लेंस अतिरिक्त इलेक्ट्रिक फ़ोकसिंग असेंबलियों के बिना स्थिर ऑप्टिकल एथर्मलाइज़ेशन प्रभाव प्रदान करता है और शून्य से 40 डिग्री नीचे से लेकर 80 डिग्री सेंटीग्रेड तक के अत्यधिक कामकाजी तापमान पर लगातार इमेजिंग गुणवत्ता बनाए रखता है। हाई-डेफिनिशन एक्सपोज़्ड-ऑप्टिक्स कोटिंग से सुसज्जित, लेंस 88 प्रतिशत तक उच्च संप्रेषण और 96 प्रतिशत से अधिक सापेक्ष रोशनी प्राप्त करता है ताकि दृश्य के पूर्ण क्षेत्र के लिए समान चमक वितरण का एहसास हो सके। कैप्चर की गई छवियों के ज्यामितीय विचलन को कम करने के लिए इसका विरूपण मान 0.85 प्रतिशत पर नियंत्रित किया जाता है। यह तेज़ और स्थिर असेंबली कार्य का समर्थन करने के लिए M34 माउंटिंग मानक लागू करता है। फ्रंट-एलिमेंट IP67 रेटिंग उत्कृष्ट धूल-रोधी और नमी-रोधी प्रदर्शन प्रदान करती है। लगभग 475 ग्राम वजन के साथ, यह कॉम्पैक्ट आईआर लेंस कई इन्फ्रारेड अवलोकन उपकरणों के लिए निर्बाध एकीकरण का समर्थन करता है। बोशी ऑप्टिकल टेक्नोलॉजी द्वारा कार्यान्वित सख्त उत्पादन गुणवत्ता नियंत्रण इस लंबी तरंग अवरक्त उद्देश्य को बाहरी थर्मल अवलोकन और निगरानी कार्य के लिए एक विश्वसनीय ऑप्टिकल कोर घटक बनाता है।

उत्पाद विस्तृत विवरण

पैरामीटर विश्लेषण

1. फोकल लंबाई और एपर्चर। इस थर्मल इमेजिंग लेंस में F1.0 बड़े एपर्चर के साथ 75 मिमी फोकल लंबाई है। बड़ा एपर्चर अधिक अवरक्त विकिरण ऊर्जा एकत्र करता है। यह कम रोशनी वाली कामकाजी परिस्थितियों में इन्फ्रारेड छवि कैप्चरिंग के लिए सिग्नल-टू-शोर अनुपात को प्रभावी ढंग से उठा सकता है।

2. डिटेक्टर संगतता। यह 17μm डिटेक्टर लेंस 640×512 थर्मल अनकूल्ड इंफ्रारेड डिटेक्टर के साथ सही मिलान प्रभाव प्राप्त करता है। यह मध्यम-लंबी दूरी के परिदृश्यों की अवलोकन मांगों को पूरा करने के लिए 8.3 डिग्री क्षैतिज और 6.6 डिग्री ऊर्ध्वाधर दृश्य क्षेत्र प्रदान करता है।

3. ऑप्टिकल संरचना. आईआर लेंस ऑप्टिकल एथर्मलाइज़ेशन लेंस डिज़ाइन योजना को अपनाता है। यह व्यापक तापमान भिन्नता से उत्पन्न थर्मल डिफोकस घटना को ऑफसेट करता है और मोटर चालित फोकस संरचना की आवश्यकता को हटा देता है।

4. ऑप्टिकल कोटिंग और ऑप्टिकल इंडेक्स। हाई-डेफिनिशन एक्सपोज़-ऑप्टिक्स कोटिंग 88 प्रतिशत ट्रांसमिशन लाती है। 96 प्रतिशत से अधिक सापेक्ष रोशनी मान पूरे इमेजिंग क्षेत्र में एक समान चमक की गारंटी देता है। इमेजिंग आउटपुट के लिए वास्तविक दृश्य सुविधाओं को पुनर्स्थापित करने के लिए विरूपण सूचकांक 0.85 प्रतिशत पर रहता है।

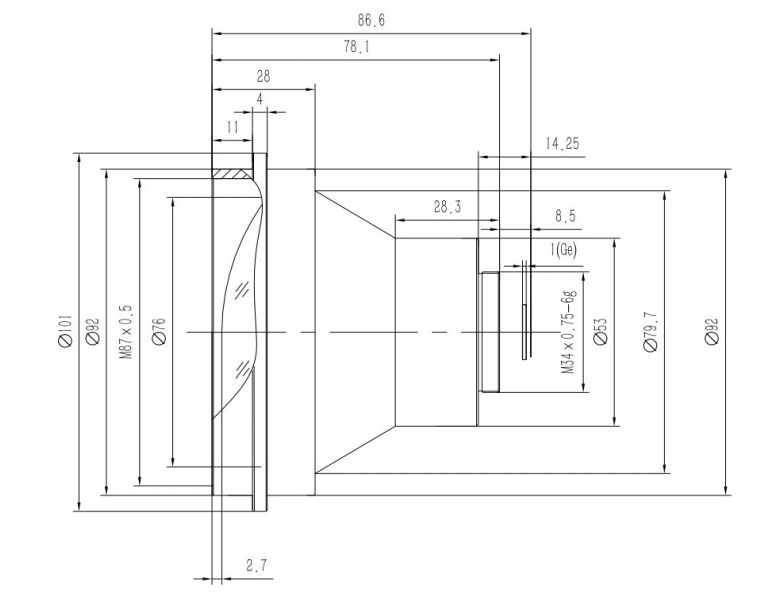

5. यांत्रिक और पर्यावरणीय विशिष्टताएँ। यह सुविधाजनक इंस्टॉलेशन ऑपरेशन के लिए M34 माउंटिंग विनिर्देश का पालन करता है। फ्रंट-तत्व IP67 प्रवेश सुरक्षा स्तर तक पहुँच जाता है। इसके कामकाजी तापमान का दायरा माइनस 40 डिग्री सेंटीग्रेड से लेकर प्लस 80 डिग्री सेंटीग्रेड तक होता है। हल्के सिस्टम एकीकरण की सुविधा के लिए शुद्ध वजन 475 ग्राम के करीब बैठता है।

प्रदर्शन लाभ

1.स्थिर एथरमल इमेजिंग क्षमता। BOSHI ऑप्टिकल टेक्नोलॉजी इस लंबी तरंग अवरक्त उद्देश्य पर निष्क्रिय ऑप्टिकल एथर्मलाइज़ेशन तकनीक लागू करती है। 75 मिमी थर्मल इमेजिंग लेंस पूर्ण कामकाजी तापमान के दायरे में तीव्र फोकसिंग स्थिति बनाए रखता है। यह इलेक्ट्रॉनिक फोकसिंग भागों द्वारा लाए गए विफलता जोखिमों से बचाता है। यह समग्र सिस्टम बिजली की खपत में भी कटौती करता है और यांत्रिक खराबी की संभावना को कम करता है।

2. उत्कृष्ट ऑप्टिकल प्रदर्शन। इस F1.0 थर्मल इमेजिंग लेंस की उच्च संप्रेषण कोटिंग पर्याप्त अवरक्त ऊर्जा इनपुट सुनिश्चित करती है। 96 प्रतिशत से अधिक सापेक्ष रोशनी इमेजिंग फ्रेम के लिए अंधेरे कोने की समस्या को समाप्त कर देती है। अल्ट्रा-लो 0.85 प्रतिशत विरूपण लक्ष्य आकार विरूपण को रोकता है। यह सटीक लक्ष्य माप और पहचान कार्य के लिए ठोस आधार तैयार करता है।

3. मजबूत पर्यावरणीय अनुकूलनशीलता। IP67 फ्रंट-एलिमेंट प्रोटेक्शन रेटिंग इस ऑप्टिकल एथर्मलाइज़ेशन लेंस के मुख्य भाग को धूल, बारिश और पानी के छींटों से बचाती है। मजबूत यांत्रिक संरचना आईआर लेंस को जटिल और कठोर बाहरी जलवायु परिस्थितियों से निपटने में सक्षम बनाती है।

4. अनुकूल सिस्टम एकीकरण संपत्ति। मानकीकृत M34 इंटरफ़ेस तीव्र यांत्रिक असेंबली संचालन को सक्षम बनाता है। 475 ग्राम हल्के फीचर से वाहन पर लगे उपकरण, हवाई उपकरणों के साथ-साथ पोर्टेबल इन्फ्रारेड उपकरण के लिए पेलोड दबाव कम हो जाता है।

5. भरोसेमंद उत्पादन गुणवत्ता। BOSHI ऑप्टिकल टेक्नोलॉजी फैक्ट्री के अंदर ऑप्टिकल डिज़ाइन, लेंस असेंबली और प्रदर्शन अंशांकन को पूरा करती है। प्रत्येक 17μm डिटेक्टर लेंस उत्पाद वितरण से पहले कठोर तापमान चक्र परीक्षण और ऑप्टिकल प्रदर्शन निरीक्षण से गुजरेगा

अनुप्रयोग फ़ील्ड

1. सीमा और परिधि सुरक्षा. इस थर्मल इमेजिंग लेंस को निश्चित थर्मल निगरानी कैमरों के अंदर इकट्ठा किया जा सकता है। यह लंबी दूरी की परिधि चेतावनी फ़ंक्शन का समर्थन करता है। 640×512 थर्मल मैचिंग लेंस दिन-रात पूर्ण अंधेरे वातावरण में भी घुसपैठियों का पता लगाता है।

2. वाहन जनित थर्मल अवलोकन। यह F1.0 ऑप्टिकल एथर्मलाइज़ेशन लेंस वाहन पर लगे इन्फ्रारेड मॉनिटरिंग सिस्टम के लिए मुख्य घटक के रूप में कार्य करता है। यह कोहरे के मौसम, रात के समय और अन्य खराब दृश्यता की स्थिति में सड़क खतरे का पता लगाने का कार्य करता है।

3. मानवरहित प्रणाली पेलोड. यूएवी इन्फ्रारेड पॉड की प्रमुख ऑप्टिकल इकाई के रूप में, यह 75 मिमी लंबी तरंग इन्फ्रारेड उद्देश्य मध्यम दूरी की गश्ती कार्य करता है। यह जंगल की आग पूर्व चेतावनी मिशन और वन्यजीव निगरानी व्यवसाय का समर्थन करता है।

4. औद्योगिक तापमान निरीक्षण। 640×512 थर्मल इंफ्रारेड डिटेक्टर से सुसज्जित, यह IP67 रेटेड IR लेंस विद्युत उपकरणों के लिए तापमान स्क्रीनिंग का समर्थन करता है। यह भारी-उद्योग अनुप्रयोग परिदृश्यों के लिए भट्टी परिचालन स्थिति की भी निगरानी करता है।

5. पोर्टेबल थर्मल अवलोकन उपकरण। इस 17μm डिटेक्टर लेंस को हैंडहेल्ड थर्मल मोनोक्युलर में एकीकृत किया जा सकता है। यह खोज-और-बचाव अभियान के साथ-साथ जटिल मौसम स्थितियों के तहत बाहरी क्षेत्र मिशनों के लिए विश्वसनीय ऑप्टिकल प्रदर्शन प्रदान करता है।
