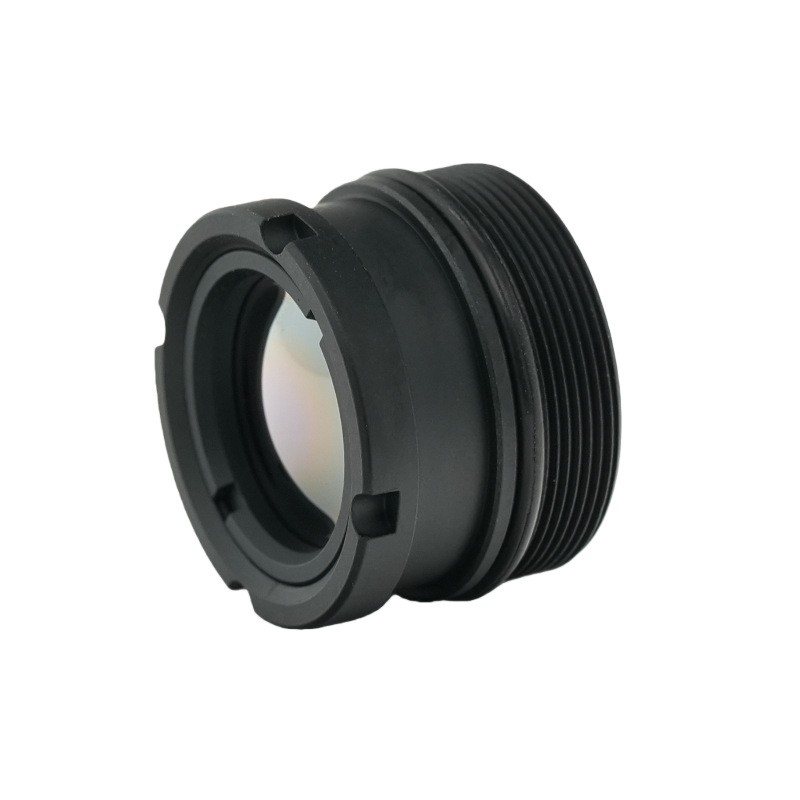

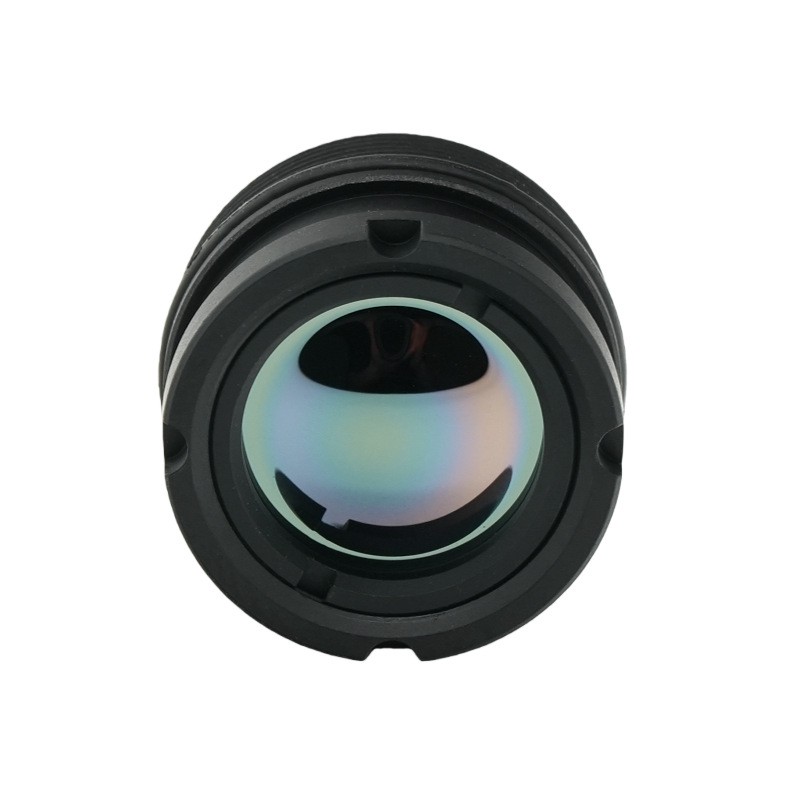

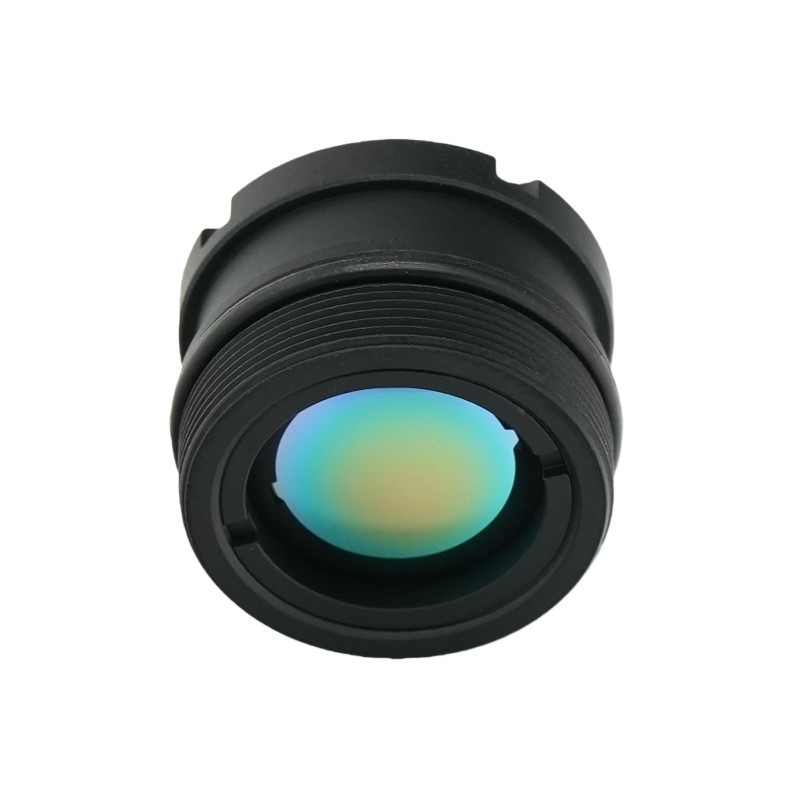

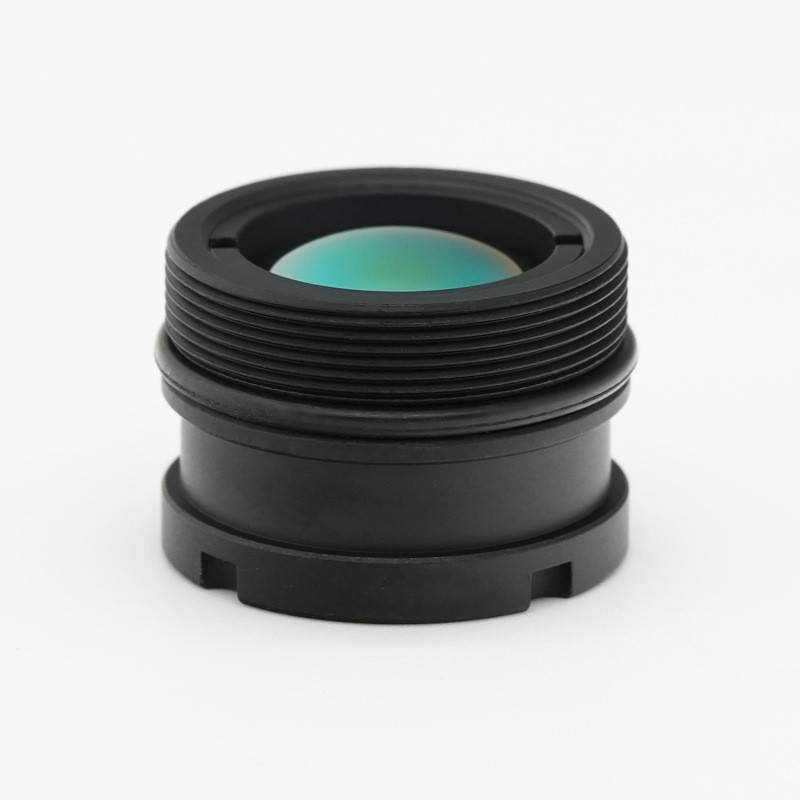

M17 9.1mm थर्मल इमेजिंग लेंस

उत्पाद संक्षिप्त

बोशी ऑप्टिकल टेक्नोलॉजी द्वारा निर्मित, यह प्रीमियम अनकूल्ड थर्मल इमेजिंग लेंस कॉम्पैक्ट पोर्टेबल थर्मल कैमरा उपकरणों के लिए विश्वसनीय ऑप्टिकल प्रदर्शन प्रदान करता है। इस 9.1 मिमी फोकल लेंथ लॉन्ग वेव इंफ्रारेड लेंस में अल्ट्रा लार्ज F1.0 अपर्चर है और यह 640×512 12μm डिटेक्टर से पूरी तरह मेल खाता है। एचडी कोटिंग और IP67 फ्रंट-एलिमेंट सुरक्षा के साथ, यह सभी मौसमों में आउटडोर तैनाती के लिए व्यापक तापमान रेंज में स्थिर आउटपुट बनाए रखता है। यह औद्योगिक निगरानी, ​​सुरक्षा निरीक्षण और कई क्षेत्र अनुप्रयोग परिदृश्यों के लिए आदर्श ऑप्टिकल कोर के रूप में कार्य करता है, जो स्पष्ट थर्मल छवि कैप्चर का समर्थन करने के लिए उच्च संप्रेषण, अच्छी सापेक्ष रोशनी और अच्छी तरह से नियंत्रित विरूपण प्रदान करता है।

विस्तृत उत्पाद विवरण

पैरामीटर

1. ऑप्टिकल प्रदर्शन पैरामीटर। यह लॉन्ग वेव इंफ्रारेड लेंस 9.1mm फोकल लेंथ और F1.0 अपर्चर को अपनाता है। इसकी कार्यशील तरंग दैर्ध्य 8‑12μm लंबी तरंग अवरक्त बैंड को कवर करती है। विकर्ण दृश्य क्षेत्र 62.4 डिग्री, क्षैतिज दृश्य क्षेत्र 48.1 डिग्री और ऊर्ध्वाधर दृश्य क्षेत्र 38.5 डिग्री तक पहुँच जाता है। देखने का ऐसा विस्तृत क्षेत्र बड़े क्षेत्र के अवलोकन कार्यों का समर्थन करता है। बड़े एपर्चर डिज़ाइन स्थिर थर्मल इमेजिंग के लिए जटिल परिवेश स्थितियों के तहत पर्याप्त अवरक्त विकिरण एकत्र करता है।

2. डिटेक्टर मिलान पैरामीटर। द्वारा विकसित किया गयाबोशी ऑप्टिकलप्रौद्योगिकी, यह अनकूल्ड थर्मल इमेजिंग लेंस 12μm पिक्सेल पिच के साथ 640×512 डिटेक्टर के लिए अनुकूलित है। इसकी ऑप्टिकल संरचना बाजार में मुख्यधारा के कॉम्पैक्ट थर्मल सेंसर मॉड्यूल में फिट बैठती है। ऑप्टिकल पदचिह्न सटीक रूप से डिटेक्टर लक्ष्य सतह के साथ संरेखित होता है, जो डिटेक्टर रिज़ॉल्यूशन को पूरा खेल देता है और बेमेल के कारण होने वाली छवि विगनेटिंग या रिज़ॉल्यूशन बर्बादी से बचाता है।

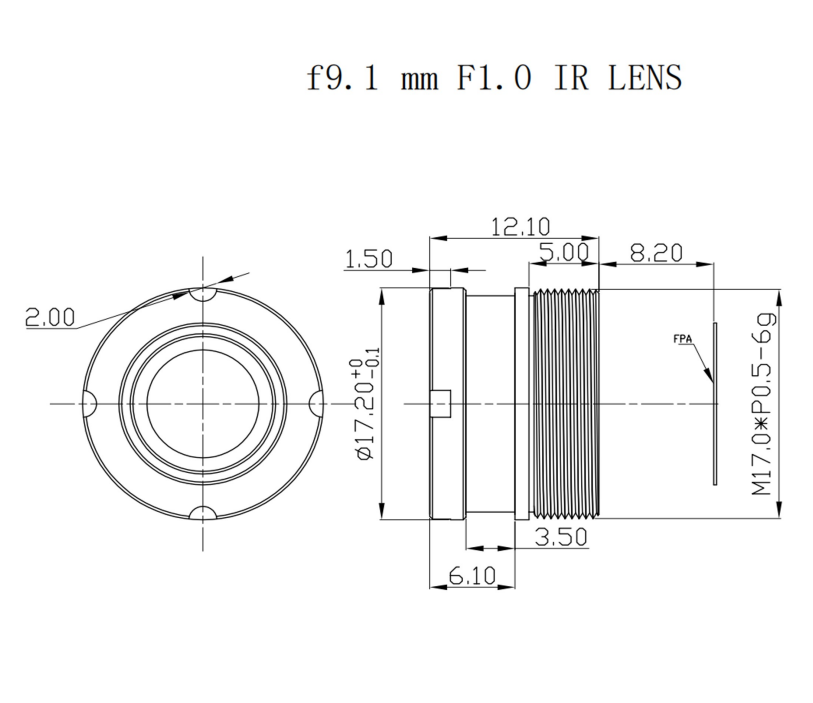

3. यांत्रिक और पर्यावरणीय पैरामीटर। आसान मैकेनिकल असेंबली के लिए लेंस M17×0.5 थ्रेडेड माउंट का उपयोग करता है। इसकी फोकस रेंज 3 मीटर से अनंत तक है, जो निकट-सीमा और दूर-दूरी दोनों लक्ष्यों के लिए पहचान आवश्यकताओं को पूरा करती है। विभिन्न चरम जलवायु परिस्थितियों से निपटने के लिए ऑपरेटिंग तापमान -40℃ से +80℃ तक होता है। सामने का ऑप्टिकल तत्व धूल और पानी के प्रवेश को रोकने के लिए IP67 प्रवेश सुरक्षा ग्रेड तक पहुंचता है।

4. ऑप्टिकल गुणवत्ता मेट्रिक्स। इस थर्मल लेंस का ऑप्टिकल ट्रांसमिटेंस 90 प्रतिशत से कम नहीं है। सापेक्ष रोशनी 84 प्रतिशत से ऊपर रहती है और विरूपण मान नकारात्मक 10 प्रतिशत से नीचे रहता है। उजागर ऑप्टिकल सतहों को एचडी कोटिंग के साथ इलाज किया जाता है। उच्च संप्रेषण इन्फ्रारेड सिग्नल हानि को कम करता है। अच्छी सापेक्ष रोशनी पूर्ण फ्रेम छवि के लिए एक समान चमक सुनिश्चित करती है। नियंत्रित विरूपण देखने के चौड़े कोण क्षेत्र द्वारा लाई गई छवि विकृति को कम करता है।

प्रदर्शन लाभ

1. अल्ट्रा लार्ज F1.0 एपर्चर लाभ। इस लंबी तरंग अवरक्त लेंस का F1.0 बड़ा एपर्चर अधिक अवरक्त विकिरण ऊर्जा को ग्रहण करता है। कम तापमान और कम चमक वाले वातावरण में इमेजिंग संवेदनशीलता और प्रभावी पहचान दूरी में उल्लेखनीय सुधार होता है। बोशी ऑप्टिकल टेक्नोलॉजी प्रकाश सेवन क्षमता और विपथन नियंत्रण को संतुलित करने के लिए एपर्चर संरचना के लिए बार-बार ऑप्टिकल सिमुलेशन पूरा करती है।

2. उच्च संप्रेषण और एचडी कोटिंग लाभ। खुली सतहों पर एचडी कोटिंग इस अनकूल्ड थर्मल इमेजिंग लेंस के लिए 90 प्रतिशत से अधिक ऑप्टिकल ट्रांसमिशन लाती है। कोटिंग प्रभावी ढंग से सतह प्रतिबिंब को दबाती है, छवि कंट्रास्ट को बढ़ाती है और भूत छवि हस्तक्षेप को कम करती है। ट्रांसमिशन के दौरान कम इंफ्रारेड ऊर्जा नष्ट होती है और अधिक वैध इंफ्रारेड सिग्नल 640×512 12μm डिटेक्टर में प्रवेश करता है।

3. उत्कृष्ट किनारे रोशनी का लाभ। 84 प्रतिशत से अधिक सापेक्ष रोशनी पूरे छवि फ्रेम में समान चमक बनाए रखती है। कई वाइड एंगल थर्मल लेंस उत्पाद फ्रेम किनारों पर स्पष्ट अंधेरे-कोने का प्रभाव दिखाते हैं। यह लेंस ऑप्टिकल लेआउट अनुकूलन के माध्यम से इस दोष को हल करता है और सीमांत अवलोकन क्षेत्रों के लिए स्पष्ट विवरण की गारंटी देता है।

4. IP67 फ्रंट-एंड वॉटरप्रूफ संरचनात्मक लाभ। फ्रंट ऑप्टिकल तत्व IP67 सुरक्षा मानक को पूरा करता है। धूल और पानी के छींटे आंतरिक ऑप्टिकल भागों को नुकसान नहीं पहुंचा सकते। उपयोगकर्ता इस थर्मल लेंस को अतिरिक्त सुरक्षात्मक आवरण के बिना सभी मौसमों में बाहरी काम के लिए तैनात कर सकते हैं। यह संरचनात्मक सुविधा टर्मिनल थर्मल कैमरा उपकरण के लिए सिस्टम एकीकरण लागत को कम करती है।

5. व्यापक तापमान अनुकूलनशीलता लाभ। यह 9.1 मिमी फोकल लेंथ थर्मल लेंस -40℃ से +80℃ तक स्थिर इमेजिंग प्रदर्शन रखता है। यह प्रभावी थर्मल डिफोकस दमन तंत्र को अपनाता है। परिवेश के तापमान में तेज बदलाव के तहत थर्मल डिफोकस निम्न स्तर पर रहता है, इसलिए इस लेंस से लैस उपकरणों को बार-बार मैन्युअल रीफोकस ऑपरेशन की आवश्यकता नहीं होती है।

6. कॉम्पैक्ट M17×0.5 माउंट इंटरफ़ेस लाभ। M17×0.5 थ्रेडेड माउंट छोटी स्थापना स्थान घेरता है। यह लघु थर्मल कैमरों, यूएवी थर्मल पेलोड लेंस उपकरण और हैंडहेल्ड थर्मल उपकरणों के एकीकरण के लिए बड़ी सुविधा लाता है। टर्मिनल उत्पाद की मात्रा और वजन को ऑप्टिकल प्रदर्शन से समझौता किए बिना अच्छी तरह से आरक्षित किया जा सकता है।

आवेदन क्षेत्र

1. सुरक्षा और परिधि निगरानी परिदृश्य। यह ठंडा नहीं हुआथर्मल इमेजिंग लेंसबाहरी सीमा रक्षा, फ़ैक्टरी परिधि निगरानी और अप्राप्य साइट प्रारंभिक चेतावनी कार्यों में फिट बैठता है। यह पूर्ण अंधकार में घुसपैठिए के ठिकानों का पता लगाता है। बोशी ऑप्टिकल टेक्नोलॉजी द्वारा संचित समृद्ध परियोजना अनुभव पर आधारित, यह लंबी तरंग अवरक्त लेंस कई परिधि प्रारंभिक चेतावनी थर्मल कैमरा उत्पादों के लिए मुख्य ऑप्टिकल घटक के रूप में कार्य करता है।

2. औद्योगिक पूर्वानुमानित रखरखाव परिदृश्य। इस थर्मल लेंस से लैस थर्मल कैमरे विद्युत उपकरण, पाइपलाइन तापमान की निगरानी और यांत्रिक ओवरहीटिंग दोष निदान के लिए थर्मल निरीक्षण करते हैं। पूर्वानुमानित रखरखाव का एहसास करने और अप्रत्याशित शटडाउन नुकसान को कम करने के लिए ऑपरेटर कैप्चर किए गए तापमान वितरण डेटा के माध्यम से छिपे हुए उपकरण जोखिमों की पहले से पहचान करते हैं।

3. मानवरहित हवाई वाहन पेलोड परिदृश्य। यह लंबी तरंग अवरक्त लेंस हवाई थर्मल सर्वेक्षण, जंगल की आग की रोकथाम और खोज-और-बचाव मिशन का समर्थन करता है। कॉम्पैक्ट M17×0.5 माउंट यूएवी थर्मल पेलोड लेंस उपकरणों की सीमित स्थापना स्थान को अनुकूलित करता है। IP67 सुरक्षा बाहरी हवाई परिस्थितियों में स्थिर संचालन सुनिश्चित करती है और व्यापक दृश्य क्षेत्र बड़ी दूरी की ग्राउंड स्कैनिंग का समर्थन करता है।

4. हैंडहेल्ड थर्मल इमेजिंग डिवाइस परिदृश्य। यह थर्मल लेंस पोर्टेबल अग्निशमन थर्मल कैमरे, आपातकालीन बचाव उपकरण और भवन ऊर्जा हानि का पता लगाने वाले उपकरणों पर लागू होता है। हैंडहेल्ड उत्पाद घटक मात्रा और वजन पर सख्त आवश्यकताएं निर्धारित करते हैं। यह कॉम्पैक्ट अनकूल्ड थर्मल इमेजिंग लेंस हैंडहेल्ड उत्पाद डिजाइन से मेल खाता है और फील्ड ऑपरेटरों के लिए विश्वसनीय थर्मल इमेजिंग आउटपुट प्रदान करता है।

5. वाहन पर लगे थर्मल विज़न परिदृश्य। यह लॉन्ग वेव इंफ्रारेड लेंस ऑटोमोटिव नाइट विजन और ऑफ-रोड ड्राइविंग सहायक इमेजिंग का समर्थन करता है। यह पूरी तरह अंधेरे में ड्राइविंग की स्थिति में वैध इमेजिंग आउटपुट प्रदान करता है और ड्राइवरों को सड़क बाधाओं और संभावित खतरों को पहचानने में मदद करता है। IP67 ग्रेड वाहन चलाने के दौरान जटिल मौसम की स्थिति को संभालता है।

6. वन्यजीव अवलोकन और पर्यावरण निगरानी परिदृश्य। यह थर्मल इमेजिंग लेंस जानवरों की आबादी की निगरानी, ​​​​जंगल की आग की पूर्व चेतावनी और बाहरी पारिस्थितिक अनुसंधान का समर्थन करता है। यह अतिरिक्त प्रकाश स्रोत के बिना वन्यजीव लक्ष्यों के थर्मल विकिरण संकेत को पकड़ लेता है। IP67 सुरक्षा और व्यापक तापमान अनुकूलन क्षमता खुले जंगली वातावरण में स्थिर संचालन का समर्थन करती है।
