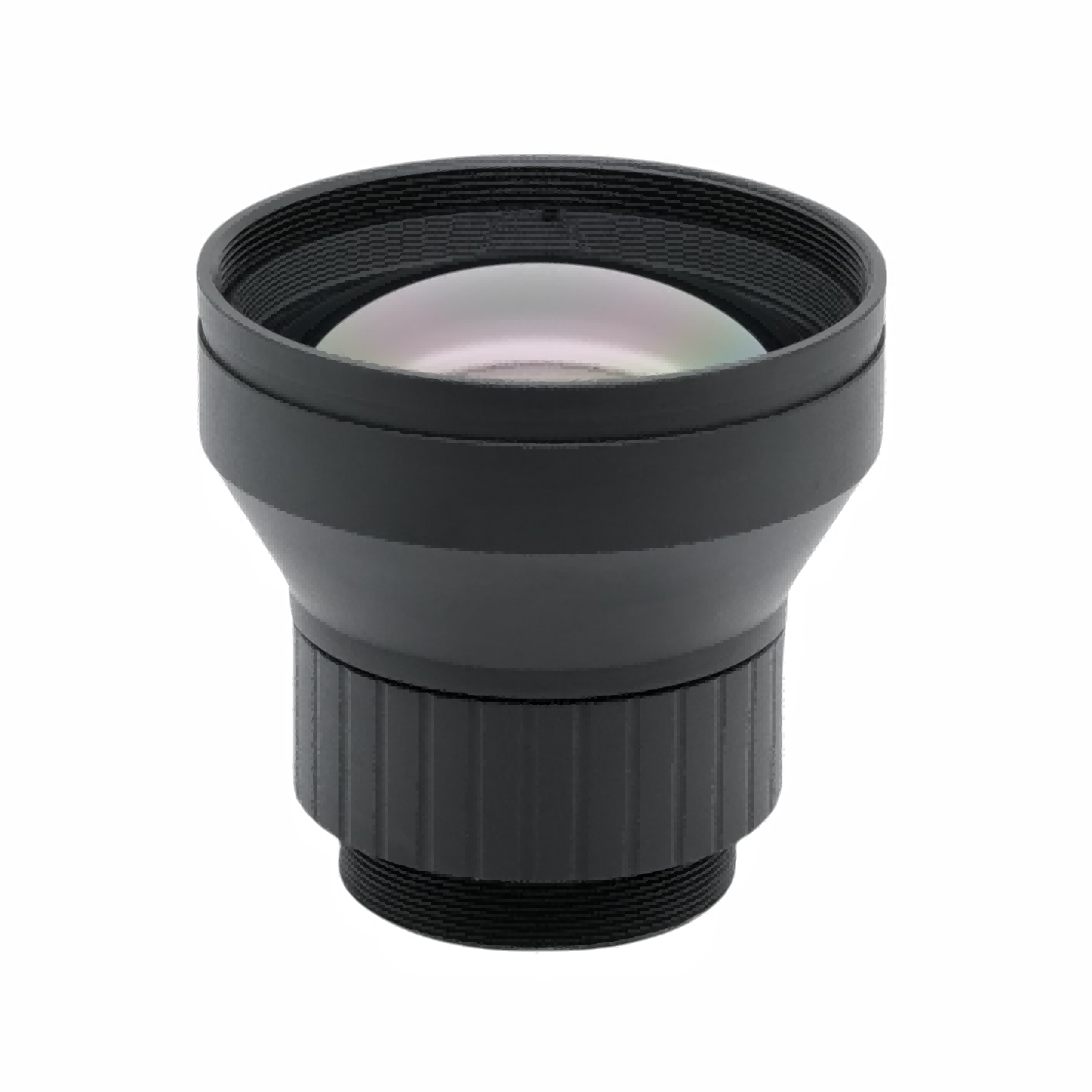

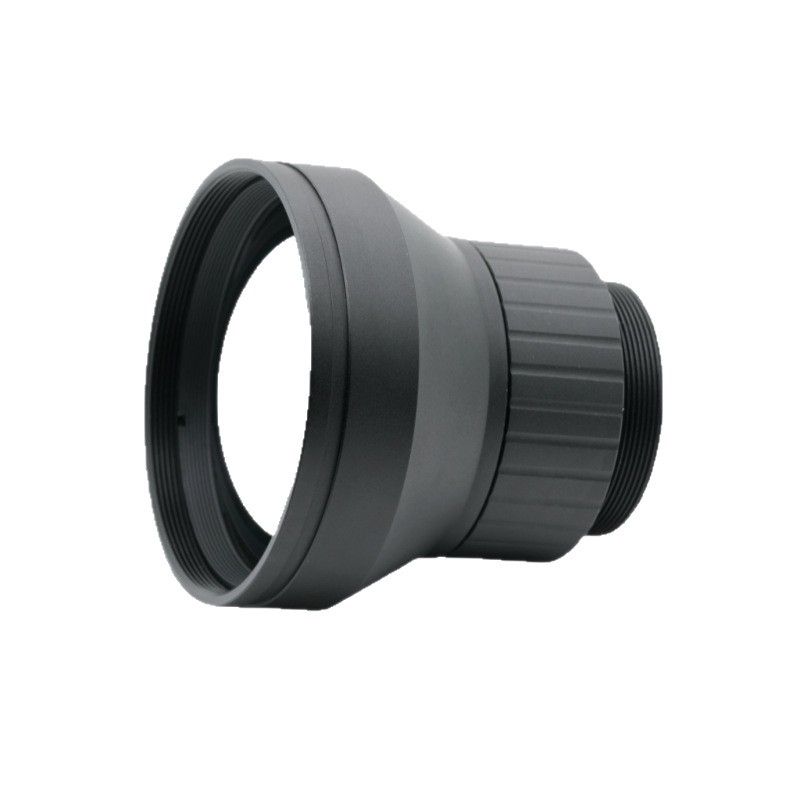

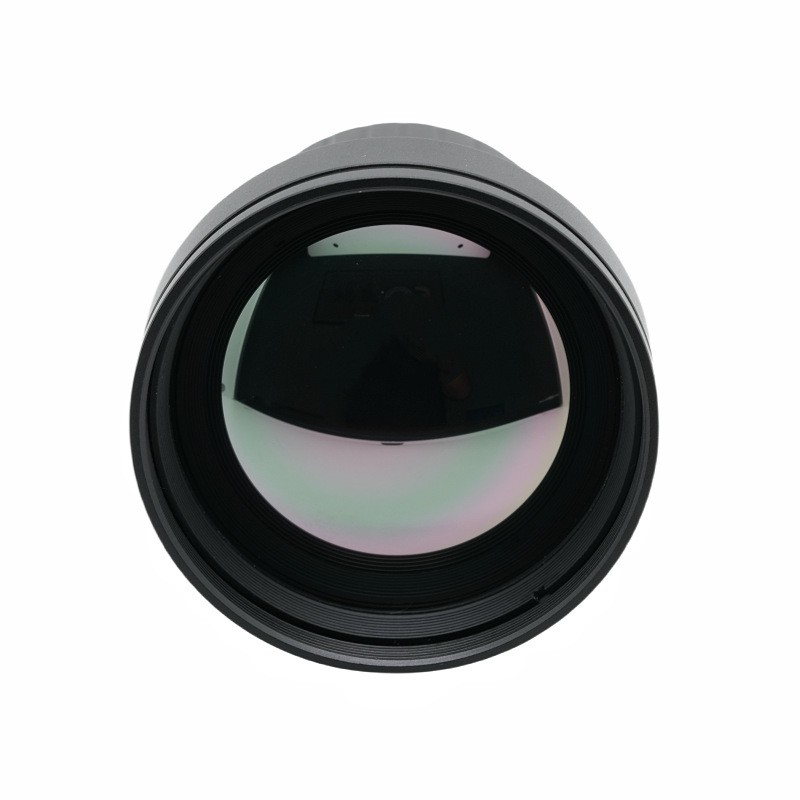

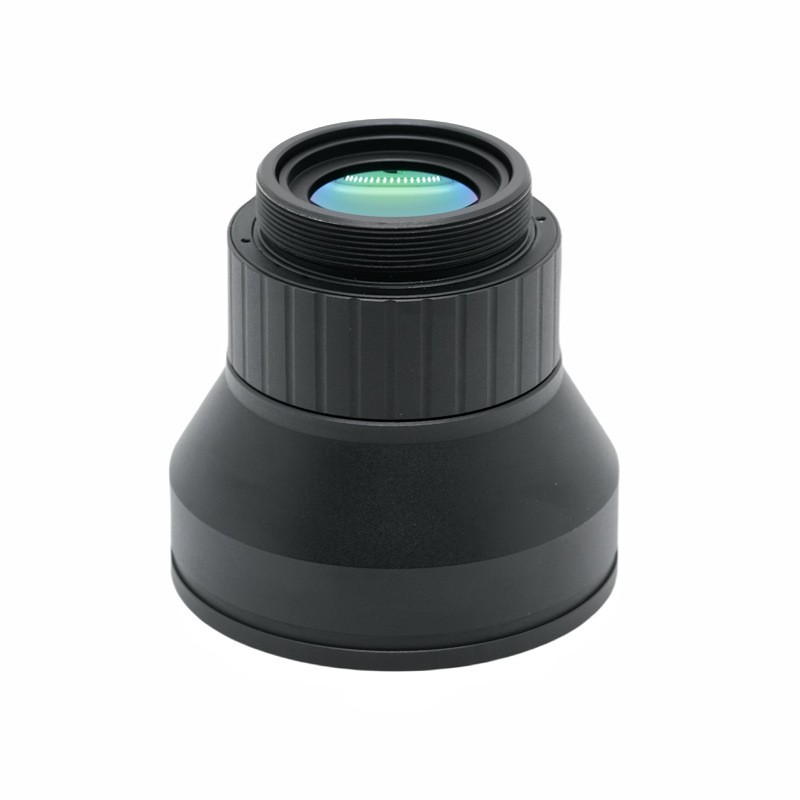

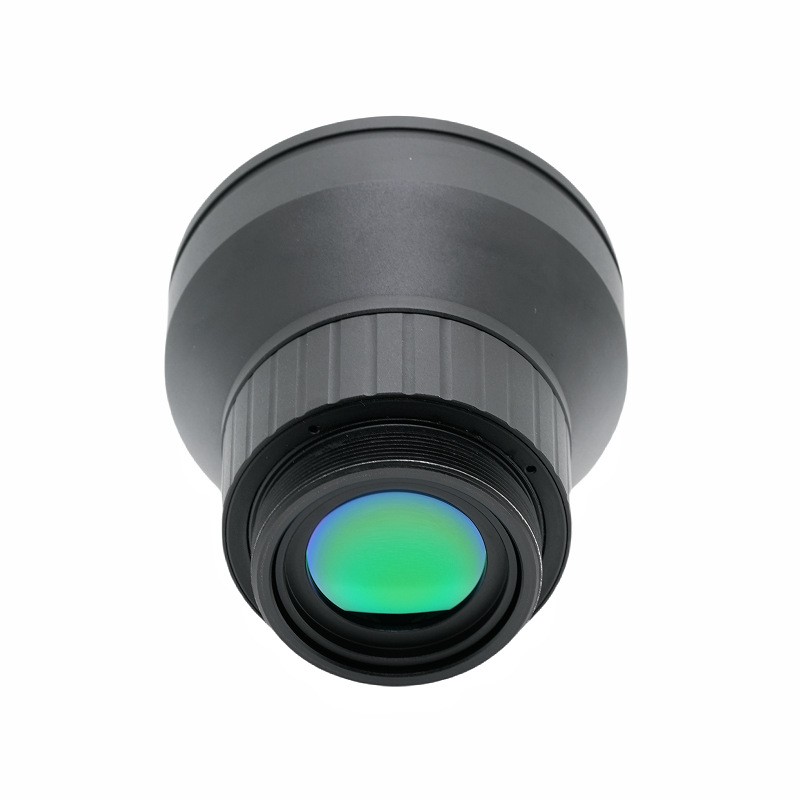

50 मिमी फोकल लंबाई थर्मल इमेजिंग लेंस

उत्पाद संक्षिप्त विवरण

यह उच्च-प्रदर्शन थर्मल इमेजिंग लेंस BOSHI ऑप्टिकल टेक्नोलॉजी द्वारा विकसित और निर्मित किया गया है, जो अनकूल्ड लॉन्ग-वेव इंफ्रारेड थर्मल इमेजिंग उपकरणों के लिए तैयार किया गया है। चमकीले F1.0 बड़े एपर्चर के साथ 50 मिमी फोकल लंबाई को अपनाने वाला, यह थर्मल इमेजिंग लेंस कम रोशनी वाले थर्मल डिटेक्शन परिदृश्यों से निपटने के लिए उत्कृष्ट प्रकाश-एकत्रित करने की क्षमता रखता है। उत्पाद 640×512,12μm इन्फ्रारेड डिटेक्टरों से मेल खाता है और क्लासिक 8‑12μm लंबी-तरंग इन्फ्रारेड स्पेक्ट्रल बैंड में काम करता है।

फ्रंट ऑप्टिकल घटक IP67 वॉटरप्रूफ रेटिंग तक पहुंचता है। उत्पाद शून्य से 40 डिग्री सेल्सियस से प्लस 80 डिग्री सेल्सियस तक के तापमान के दायरे में स्थिर रूप से चल सकता है। यह दो मीटर से अनंत तक कवर करने वाले फोकस समायोजन का समर्थन करता है। संप्रेषण 90 प्रतिशत से ऊपर रहता है जबकि सापेक्ष रोशनी 94 प्रतिशत से कम नहीं पहुंचती है, जो सम और स्पष्ट थर्मल छवियां उत्पन्न कर सकती है। यह इन्फ्रारेड लेंस बाहरी निगरानी, ​​परिधि सुरक्षा और थर्मल अवलोकन सहित परिदृश्यों में फिट बैठता है। यह कठिन कामकाजी परिस्थितियों में चलने वाले विविध इन्फ्रारेड इमेजिंग सिस्टम के लिए स्थिर और भरोसेमंद ऑप्टिकल प्रदर्शन प्रदान करता है।

विस्तृत उत्पाद विवरण

पैरामीटर

1. ऑप्टिकल विशिष्टताएँ

50 मिमी फोकल लंबाई और F1.0 बड़े एपर्चर से लैस, यह लॉन्ग वेव इंफ्रारेड लेंस 8‑12μm स्पेक्ट्रल बैंड के भीतर काम करता है। इसे 12μm पिक्सेल आकार के साथ 640×512 डिटेक्टर के साथ युग्मित करने के लिए अनुकूलित किया गया है। इसका विकर्ण देखने का क्षेत्र 11.27 डिग्री, क्षैतिज देखने का क्षेत्र 8.8 डिग्री और ऊर्ध्वाधर देखने का क्षेत्र 7.0 डिग्री है। दृश्य सेटिंग का ऐसा क्षेत्र उचित कवरेज रेंज बनाता है और लंबी दूरी के थर्मल अवलोकन की उपयोग की आवश्यकता को पूरा करता है। बोशी ऑप्टिकल टेक्नोलॉजी एपर्चर आकार, पहचान दूरी और इमेजिंग रेंज को संतुलित करने के लिए इस थर्मल इमेजिंग लेंस के लिए ऑप्टिकल सिमुलेशन और बार-बार सत्यापन पूरा करती है।

2. यांत्रिक एवं पर्यावरणीय विशिष्टताएँ

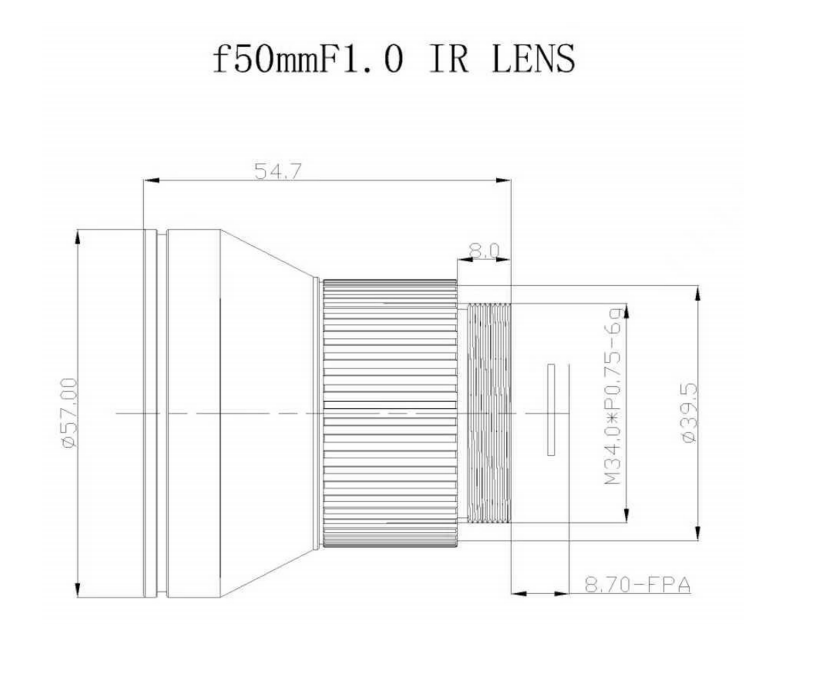

विभिन्न उपकरण होस्ट के लिए सुविधाजनक इंस्टॉलेशन और डॉकिंग का एहसास करने के लिए लेंस M34×0.75 माउंटिंग संरचना का उपयोग करता है। फोकस समायोजन सीमा दो मीटर से अनंत तक कवर करती है। फ्रंट-एलिमेंट IP67 प्रवेश सुरक्षा क्षमता प्राप्त करता है। उच्च तापमान और निम्न तापमान वाले क्षेत्र के वातावरण के अनुकूल होने के लिए स्वीकार्य ऑपरेटिंग तापमान माइनस 40 डिग्री सेल्सियस से प्लस 80 डिग्री सेल्सियस तक होता है। अवरक्त ऊर्जा प्रतिबिंब हानि को कम करने के लिए उजागर ऑप्टिकल सतहों को एआर एंटी-रिफ्लेक्शन कोटिंग के साथ संसाधित किया जाता है। बोशी ऑप्टिकल टेक्नोलॉजी इस अनकूल्ड इन्फ्रारेड लेंस के लिए यांत्रिक संरचना सुदृढीकरण और पर्यावरणीय विश्वसनीयता परीक्षण करती है।

3. छवि गुणवत्ता विशिष्टताएँ

संप्रेषण सूचकांक 90 प्रतिशत से कम नहीं है। सापेक्ष रोशनी 94 प्रतिशत से कम नहीं रहती। विरूपण मूल्य शून्य से 1.0 प्रतिशत के भीतर नियंत्रित किया जाता है। BOSHI ऑप्टिकल टेक्नोलॉजी इस 8‑12μm लेंस के लिए सख्त उत्पादन निरीक्षण मानक निर्धारित करती है। बड़े पैमाने पर डिलीवरी में स्थिर और सुसंगत छवि आउटपुट गुणवत्ता की गारंटी के लिए प्रत्येक तैयार थर्मल इमेजिंग लेंस मल्टी-आइटम ऑप्टिकल परीक्षण से गुजरेगा।

प्रदर्शन लाभ

1. उत्कृष्ट प्रकाश संग्रहण प्रदर्शन

इस थर्मल इमेजिंग लेंस का F1.0 बड़ा एपर्चर डिज़ाइन इन्फ्रारेड फोटॉन की सेवन मात्रा को काफी बढ़ा देता है। जब काम के माहौल में थर्मल विकिरण सिग्नल कमजोर होता है, तो थर्मल छवि के सिग्नल-टू-शोर अनुपात को प्रभावी ढंग से उठाया जा सकता है। अधिक वैध इन्फ्रारेड सिग्नल 640×512 डिटेक्टर में प्रवेश करता है, इसलिए लक्ष्य समोच्च और तापमान सुविधा को अधिक स्पष्ट रूप से पहचाना जा सकता है। बोशी ऑप्टिकल टेक्नोलॉजी अन्य ऑप्टिकल संकेतकों का त्याग किए बिना बड़े एपर्चर प्रदर्शन को पूर्ण प्ले देने के लिए आंतरिक लेंस समूह लेआउट को अनुकूलित करती है।

2. बढ़िया इमेजिंग एकरूपता

एआर एंटी-रिफ्लेक्शन कोटिंग 90 प्रतिशत से अधिक संप्रेषण लाती है और अवरक्त ऊर्जा की उपयोग दर को अधिकतम करती है। 94 प्रतिशत से ऊपर की सापेक्ष रोशनी छवि के कोने को काला करने की घटना को रोकती है। डिटेक्टर सतह पर बनी पूरी तस्वीर एक समान चमक बनाए रखती है। लक्ष्यों का अवलोकन करते समय उपयोगकर्ताओं को आंशिक रूप से अत्यधिक अंधेरे क्षेत्र का सामना नहीं करना पड़ेगा। यह लंबी तरंग अवरक्त लेंस एक समान इमेजिंग प्रभाव रखता है चाहे निकट दूरी के निरीक्षण के लिए हो या लंबी दूरी की निगरानी के लिए।

3. कठोर वातावरण के लिए मजबूत विश्वसनीयता

फ्रंट-एलिमेंट के IP67 सुरक्षा स्तर से लाभ उठाते हुए, धूल और पानी को प्रमुख ऑप्टिकल भागों से दूर रखा जा सकता है। व्यापक ऑपरेटिंग तापमान रेंज बिना ठंडे इन्फ्रारेड लेंस को तेज गर्मी और जमा देने वाली ठंडी सर्दी में सामान्य रूप से काम करने में सक्षम बनाती है। उत्पाद चौबीसों घंटे आउटडोर निरंतर काम का समर्थन करता है। बोशी ऑप्टिकल टेक्नोलॉजी डस्ट प्रूफ, वॉटर प्रूफ और तापमान प्रभाव सत्यापन को पूरा करती है, ताकि लेंस जटिल बाहरी मौसम में स्थिर प्रदर्शन बनाए रख सके।

4. कम विरूपण ऑप्टिकल क्षमता

विरूपण को शून्य से 1.0 प्रतिशत के भीतर नियंत्रित किया जाता है। इमेजिंग चित्र का ज्यामितीय विरूपण निम्न स्तर पर रखा जाता है। जब ऑपरेटर थर्मल लक्ष्यों के लिए आकार माप और स्थिति अवलोकन लागू करते हैं, तो लेंस विरूपण के कारण होने वाले माप विचलन को कम किया जा सकता है। यह सुविधा इसे बनाती है50 मिमी थर्मल इमेजिंग लेंसउच्च परिशुद्धता लक्ष्य विश्लेषण की आवश्यकता वाले परिदृश्यों के लिए उपयुक्त।

5. व्यापक फोकस समायोजन क्षमता

दो मीटर से अनंत तक फोकस अंतराल यांत्रिक फोकसिंग तंत्र के माध्यम से प्राप्त किया जाता है। वही M34 माउंट लेंस निकट-सीमा की जांच की गई वस्तुओं के साथ-साथ दूर-दूरी के मॉनिटर किए गए लक्ष्यों के लिए स्पष्ट इमेजिंग पूरा कर सकता है। सिस्टम इंटीग्रेटर्स को अवलोकन दूरी स्विच करते समय लेंस हार्डवेयर को बदलने की आवश्यकता नहीं होती है, जो उपकरण अनुप्रयोग लचीलेपन में सुधार करता है।

अनुप्रयोग फ़ील्ड

1. परिधि सुरक्षा और सीमा निगरानी

यह थर्मल इमेजिंग लेंस बड़ी मात्रा में आउटडोर थर्मल कैमरों में एम्बेडेड है। सभी मौसमों का पता लगाने की सुविधा पर भरोसा करते हुए, यह दिन-रात घुसपैठ की पहचान और परिधि की पूर्व चेतावनी का एहसास कराता है। पूर्ण अंधकार, कोहरे के मौसम या खराब रोशनी की स्थिति में, इस लंबी तरंग अवरक्त लेंस से मेल खाने वाला 640×512 डिटेक्टर घुसपैठ करने वाली वस्तुओं के ताप संकेत को पकड़ सकता है। बोशी ऑप्टिकल टेक्नोलॉजी कई सुरक्षा उपकरण निर्माताओं को परिधि रक्षा प्रणाली बनाने के लिए यह ऑप्टिकल घटक प्रदान करती है।

2. औद्योगिक थर्मल निरीक्षण

अनकूल्ड इन्फ्रारेड लेंस औद्योगिक उपकरणों के तापमान की निगरानी के लिए कार्य करता है। यह ओवरहीट दोष निदान का एहसास करने के लिए असामान्य ताप बिंदुओं को पकड़ सकता है। विशिष्ट उपयोग परिदृश्यों में फ़ैक्टरी उपकरण स्थिति जांच, पावर स्टेशन उपकरण निगरानी और पाइपलाइन गर्मी रिसाव निरीक्षण शामिल हैं। एआर कोटिंग द्वारा लाया गया उच्च संप्रेषण वस्तु तापमान जानकारी की सटीक बहाली सुनिश्चित करता है और कर्मचारियों को छिपे हुए उपकरण जोखिमों को पहले से ढूंढने में मदद करता है।

3. बाहरी अवलोकन एवं खोज बचाव

8‑12μm लेंस को अवरक्त अवलोकन उपकरणों में इकट्ठा किया गया है। यह जंगल की आग के खतरे की पूर्व चेतावनी के साथ-साथ क्षेत्र में खोज और बचाव अभियान भी चलाता है। रात के समय या घने कोहरे के वातावरण में जहां दृश्य प्रकाश काम करने में विफल रहता है, 50 मिमी फोकल लंबाई अग्नि बिंदुओं और फंसे हुए कर्मियों जैसे गर्मी स्रोतों का पता लगाने के लिए उचित लंबी दूरी की अवलोकन क्षमता प्रदान करती है। IP67 सुरक्षा लेंस को बचाव स्थलों में खुली हवा वाली जटिल जलवायु के अनुकूल बनाती है।

4. वाहन पर लगे इन्फ्रारेड सिस्टम

यह F1.0 थर्मल इमेजिंग लेंस वाहन-जनित थर्मल मॉड्यूल से मेल खाता है। वाहन प्लेटफ़ॉर्मों को अक्सर तेज़ कंपन और तेज़ तापमान बदलाव का सामना करना पड़ता है। BOSHI ऑप्टिकल टेक्नोलॉजी द्वारा सत्यापित यांत्रिक संरचना और पर्यावरणीय प्रदर्शन जटिल सड़क और मौसम की स्थिति के तहत लेंस आउटपुट को स्थिर अवरक्त ऑप्टिकल प्रभाव बनाते हैं। यह वाहन प्रणालियों को आसपास के थर्मल लक्ष्यों को समझने में सहायता करता है।

5. अनकूल्ड इन्फ्रारेड कैमरा असेंबली

बोशी ऑप्टिकलप्रौद्योगिकी इस M34 माउंट थर्मल इमेजिंग लेंस को OEM और ODM थर्मल कैमरा निर्माताओं के लिए मुख्य ऑप्टिकल घटक के रूप में आपूर्ति करती है। भागीदार इस लेंस को 640×512 डिटेक्टर और सर्किट मॉड्यूल के साथ जोड़कर कैमरा उत्पाद असेंबली को पूरा कर सकते हैं। उत्पाद सिस्टम आवश्यकताओं के अनुसार अनुकूलित मिलान समायोजन का समर्थन करता है और इन्फ्रारेड कैमरा निर्माताओं की बड़े पैमाने पर उत्पादन मांगों को पूरा करता है।
