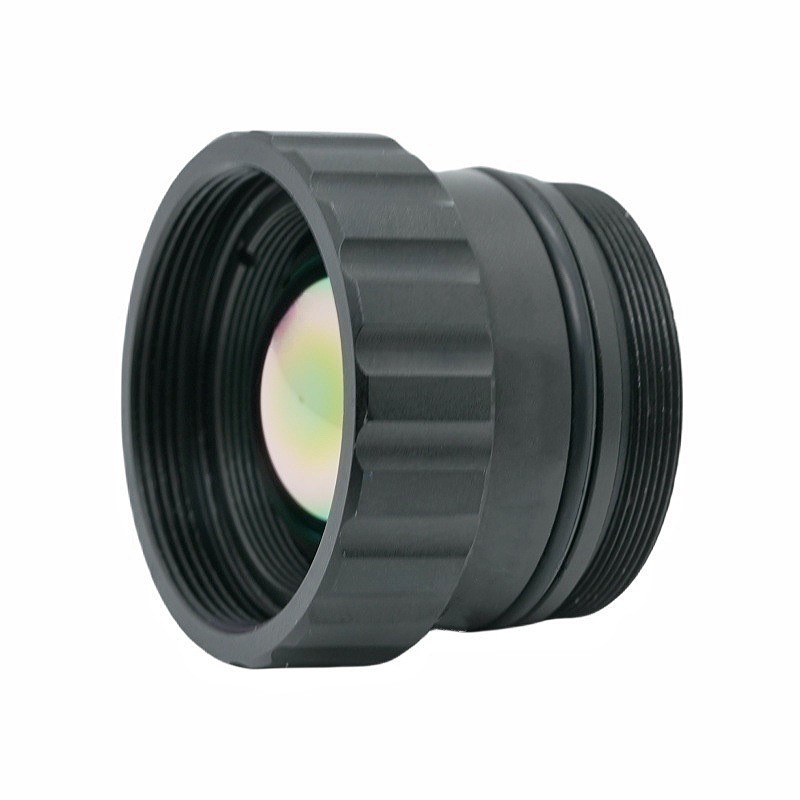

19 मिमी फोकल लंबाई थर्मल इमेजिंग लेंस

उत्पाद संक्षिप्त परिचय

BOSHI ऑप्टिकल टेक्नोलॉजी द्वारा विकसित यह F1.0 19mm इन्फ्रारेड थर्मल लेंस एक उच्च-प्रदर्शन ऑप्टिकल घटक है जो लंबी-तरंग इन्फ्रारेड थर्मल इमेजिंग सिस्टम के लिए तैयार किया गया है जो 8-12μm तरंग दैर्ध्य बैंड के भीतर काम करता है। यह 19 मिमी इन्फ्रारेड लेंस 640×512,12μm इन्फ्रारेड डिटेक्टरों का समर्थन करता है, और मध्यम क्षैतिज दृश्य क्षेत्र और उल्लेखनीय प्रकाश एकत्रण क्षमता के बीच एक अच्छा संतुलन बनाता है। बोशी ऑप्टिकल टेक्नोलॉजी द्वारा निर्मित, यह लॉन्ग वेव इन्फ्रारेड लेंस सभी खुली ऑप्टिकल सतहों पर एआर कोटिंग लागू करता है और जटिल बाहरी कठोर परिस्थितियों से निपटने के लिए आईपी67 फ्रंट-एलिमेंट वॉटरप्रूफ निर्माण प्रदान करता है। इसमें 0.5 मीटर से अनंत तक समायोज्य फोकस की सुविधा है और यह -40℃ से +80℃ तक स्थिर ऑप्टिकल प्रदर्शन बनाए रखता है, जिससे संतोषजनक ट्रांसमिशन और सापेक्ष रोशनी आउटपुट मिलता है। यह औद्योगिक निगरानी, ​​परिधि सुरक्षा के साथ-साथ तापमान माप थर्मल कैमरों के लिए भरोसेमंद ऑप्टिकल हार्डवेयर के रूप में कार्य करता है।

विस्तृत उत्पाद विवरण

1. पैरामीटर विश्लेषण

ऑप्टिकल विशिष्टताएँ:यह 19 मिमी इन्फ्रारेड लेंस अल्ट्रा-बड़े एपर्चर F1.0 के साथ आता है, इसका क्षैतिज दृश्य क्षेत्र 22.85 डिग्री तक पहुंच सकता है, जो पहचान दूरी और दृश्य कवरेज क्षमता को अच्छी तरह से संतुलित करता है। इसकी ऑपरेटिंग तरंग दैर्ध्य 8‑12μm लंबी तरंग अवरक्त वायुमंडलीय खिड़की पर पड़ती है, जो निष्क्रिय थर्मल इमेजिंग के लिए कोर स्पेक्ट्रम बैंड के रूप में कार्य करती है। थर्मल इमेजिंग ऑप्टिक्स छवि पुनर्निर्माण के लिए पर्याप्त अवरक्त विकिरण एकत्र कर सकता है।

डिटेक्टर संगतता:ऑप्टिकल संरचना को 12μm पिक्सेल पिच इन्फ्रारेड डिटेक्टरों के साथ 640×512 रिज़ॉल्यूशन में फिट करने के लिए अनुकूलित किया गया है। यह बाजार में उपलब्ध मुख्यधारा के अनकूल्ड आईआर लेंस सेंसर मॉड्यूल से पूरी तरह मेल खा सकता है।

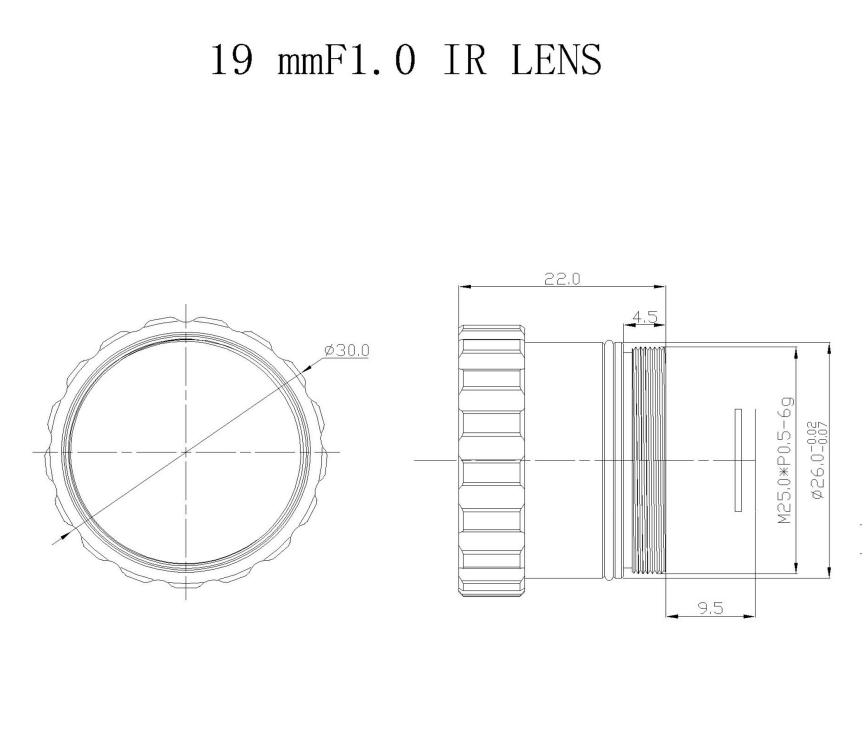

यांत्रिक एवं पर्यावरणीय पैरामीटर:यह इंस्टॉलेशन और असेंबली कार्य को सुविधाजनक बनाने के लिए M25×0.5 माउंट मानक थ्रेड संरचना को अपनाता है। फोकस समायोजन रेंज 0.5 मीटर से अनंत तक कवर करती है, और यह निकट-सीमा के लक्ष्यों और लंबी दूरी के दृश्यों दोनों के लिए अवलोकन मांगों को पूरा कर सकती है। कामकाजी तापमान सीमा -40℃ से +80℃ तक फैली हुई है, जो अत्यधिक ठंडे और उच्च तापमान वाले कामकाजी वातावरण के अनुकूल होती है। सामने का ऑप्टिकल घटक बाहरी धूल और पानी की घुसपैठ का विरोध करने के लिए IP67 प्रवेश सुरक्षा ग्रेड प्राप्त करता है।

ऑप्टिकल गुणवत्ता सूचकांक: उजागर ऑप्टिकल सतहें एआर कोटिंग उपचार को अपनाती हैं। इस लॉन्ग वेव इन्फ्रारेड लेंस का समग्र संप्रेषण 90 प्रतिशत से कम नहीं हो सकता है। इसकी सापेक्ष रोशनी 86 प्रतिशत से ऊपर रहती है। इमेजिंग ज्यामिति प्रदर्शन की गारंटी के लिए विरूपण मूल्य को शून्य से 10 प्रतिशत नीचे नियंत्रित किया जाता है।

2. प्रदर्शन लाभ

1. सुपीरियर लाइट कलेक्शन:F1.0 अल्ट्रा-लार्ज एपर्चर संरचना इन्फ्रारेड फोटॉन की प्राप्त दक्षता को महत्वपूर्ण रूप से बढ़ा देती है। जब थर्मल विकिरण सिग्नल कमजोर होता है, तो इस 19 मिमी इन्फ्रारेड लेंस से लैस थर्मल कैमरे अभी भी स्पष्ट तापमान विपरीत छवियों को आउटपुट कर सकते हैं।

2. उच्च ऑप्टिकल दक्षता:एआर कोटिंग अवरक्त ऊर्जा हानि को कम करने के लिए ऑप्टिकल लेंस समूह के साथ सहयोग करती है। कुल मिलाकर संप्रेषण 90 प्रतिशत से ऊपर रहता है। 86 प्रतिशत से ऊपर की सापेक्ष रोशनी छवि की चमक को छवि केंद्र से किनारों की ओर एक समान रखती है, और इमेजिंग चित्र पर अंधेरे कोने की घटना से प्रभावी ढंग से बचती है।

3. कठोर पर्यावरण अनुकूलनशीलता:फ्रंट-एंड लेंस IP67 सुरक्षा स्तर प्राप्त करता है, जो धूल के आक्रमण और पानी के क्षरण को रोकता है। व्यापक कामकाजी तापमान का दायरा ऑप्टिकल थर्मल बहाव को प्रभावी ढंग से दबा देता है। बोशी ऑप्टिकल टेक्नोलॉजी इस थर्मल इमेजिंग ऑप्टिक्स के लिए सख्त तापमान अनुकूलनशीलता सत्यापन करती है, ताकि लगातार तापमान परिवर्तन के तहत स्थिर इमेजिंग प्रदर्शन को बनाए रखा जा सके।

4.लचीला फोकस समायोजन:0.5 मीटर से अनंत तक फोकस रेंज कम दूरी के लक्ष्य निरीक्षण और लंबी दूरी के निगरानी कार्यों के बीच निर्बाध स्विच का समर्थन करती है। उपयोगकर्ता वास्तविक वस्तु दूरी आवश्यकताओं के अनुसार फोकस ट्यूनिंग समाप्त कर सकते हैं।

5. नियंत्रणीय विकृति:विरूपण सूचकांक शून्य से 10 प्रतिशत नीचे रहता है। यह आउटपुट छवियों के ज्यामितीय विरूपण को कम करता है, और तापमान माप प्रासंगिक अनुप्रयोग परिदृश्यों के लिए माप सटीकता को बढ़ाता है।

6. मानकीकृत इंटरफ़ेस:M25×0.5 माउंट मानक थ्रेड बाजार में अधिकांश मुख्यधारा के अनकूल्ड इंफ्रारेड थर्मल कैमरा असेंबलियों के साथ तेजी से डॉकिंग और एकीकरण का एहसास कर सकता है। यह सिस्टम इंटीग्रेटर्स के लिए कस्टम संशोधन कार्यभार को कम करता है।

3. आवेदन क्षेत्र

1. परिधि सुरक्षा एवं सीमा निगरानी:सुरक्षा ऑप्टिकल उत्पाद BOSHI ऑप्टिकल टेक्नोलॉजी की एक प्रमुख उत्पाद दिशा है। इस अनकूल्ड आईआर लेंस को आउटडोर थर्मल सर्विलांस कैमरों पर स्थापित किया जा सकता है। यह दृश्य प्रकाश सहायता के बिना पूरे दिन घुसपैठिए का पता लगाता है। विशिष्ट उपयोग परिदृश्यों में फ़ैक्टरी परिधि बाड़ की निगरानी, ​​​​पार्क सीमा सुरक्षा और सीमा निरीक्षण कार्य शामिल हैं।

2.औद्योगिक पूर्वानुमानित रखरखाव:इस 19 मिमी इन्फ्रारेड लेंस को थर्मल निरीक्षण उपकरण पर असेंबल किया जा सकता है। कर्मचारी इसका उपयोग बिजली सुविधाओं, यांत्रिक बीयरिंगों, विद्युत अलमारियाँ और पाइपलाइन प्रणालियों के लिए ओवरहीटिंग दोषों का पता लगाने के लिए कर सकते हैं। शीघ्र दोष का पता लगाने से अप्रत्याशित उपकरण शटडाउन हानि से बचने में मदद मिलती है।

3.अग्नि निवारण एवं पूर्व चेतावनी प्रणाली:लॉन्ग वेव इन्फ्रारेड लेंस को जंगल की आग निगरानी परियोजनाओं और गोदाम आग जोखिम निरीक्षण कार्य में तैनात किया जा सकता है। यह असामान्य उच्च तापमान बिंदुओं को पहले से ही पकड़ सकता है और आग दुर्घटनाओं के लिए प्रारंभिक चेतावनी संकेत दे सकता है।

4. वाहन पर लगे थर्मल विजन सिस्टम:यह विशेष वाहनों के लिए रात के समय सहायक दृश्य घटक के रूप में कार्य करता है। पूर्ण-अंधेरे वातावरण या भारी-कोहरे के मौसम की स्थिति में, यह पैदल चलने वालों, सड़क बाधाओं और जंगली जानवरों का पता लगाने का काम पूरा करता है।

5. भवन ऊर्जा संरक्षण का पता लगाना:इसका मिलान पोर्टेबल थर्मल इमेजर्स से किया जा सकता है। इमारत की दीवार की गर्मी की कमी की स्थिति, हवा के रिसाव की स्थिति और इन्सुलेशन परत दोष की समस्याओं की जांच करने के लिए कर्मचारी इस थर्मल इमेजिंग ऑप्टिक्स को लागू करते हैं। यह भवन ऊर्जा-बचत नवीकरण के लिए डेटा समर्थन प्रदान करता है।

6.मानवरहित प्रणाली पेलोड:इस उत्पाद को यूएवी उपकरणों में एकीकृत किया जा सकता है। यह हवाई थर्मल सर्वेक्षण, पर्यावरण निगरानी और खोज बचाव कार्य करता है। IP67 प्रदर्शन यूएवी आउटडोर उड़ान संचालन के लिए गारंटी देता है।
