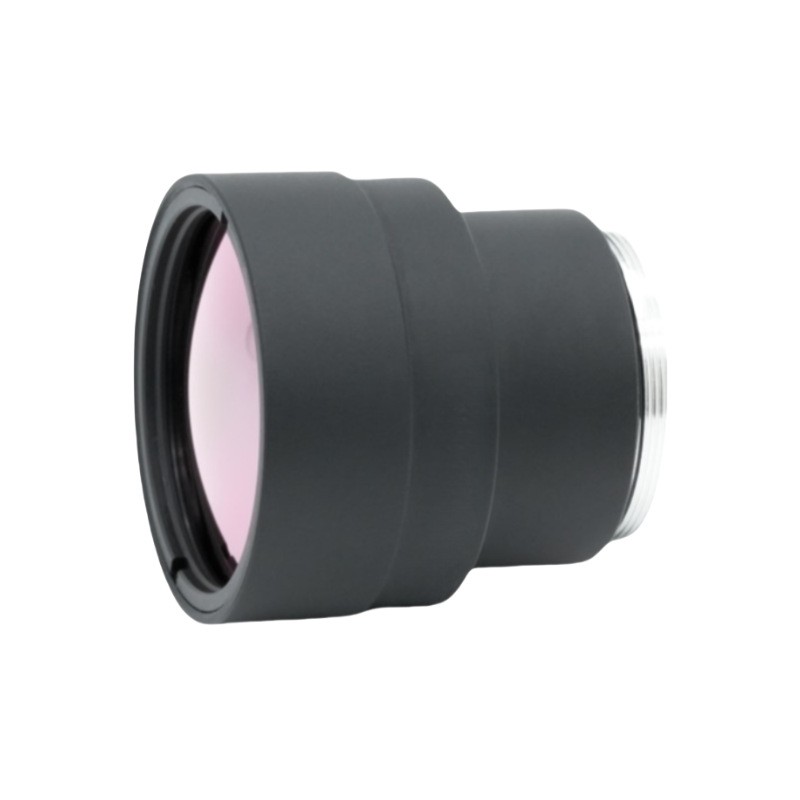

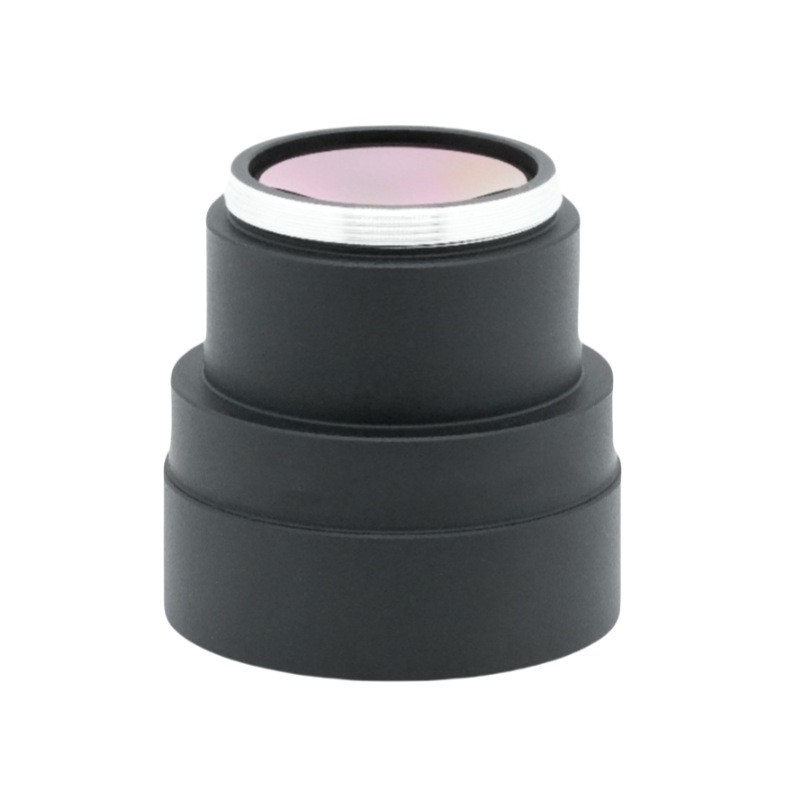

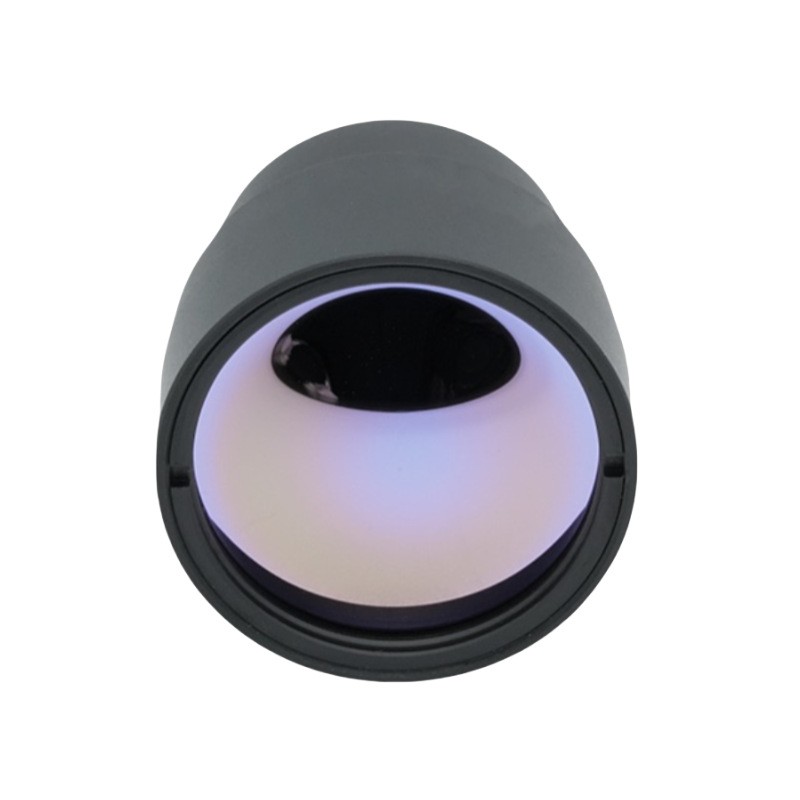

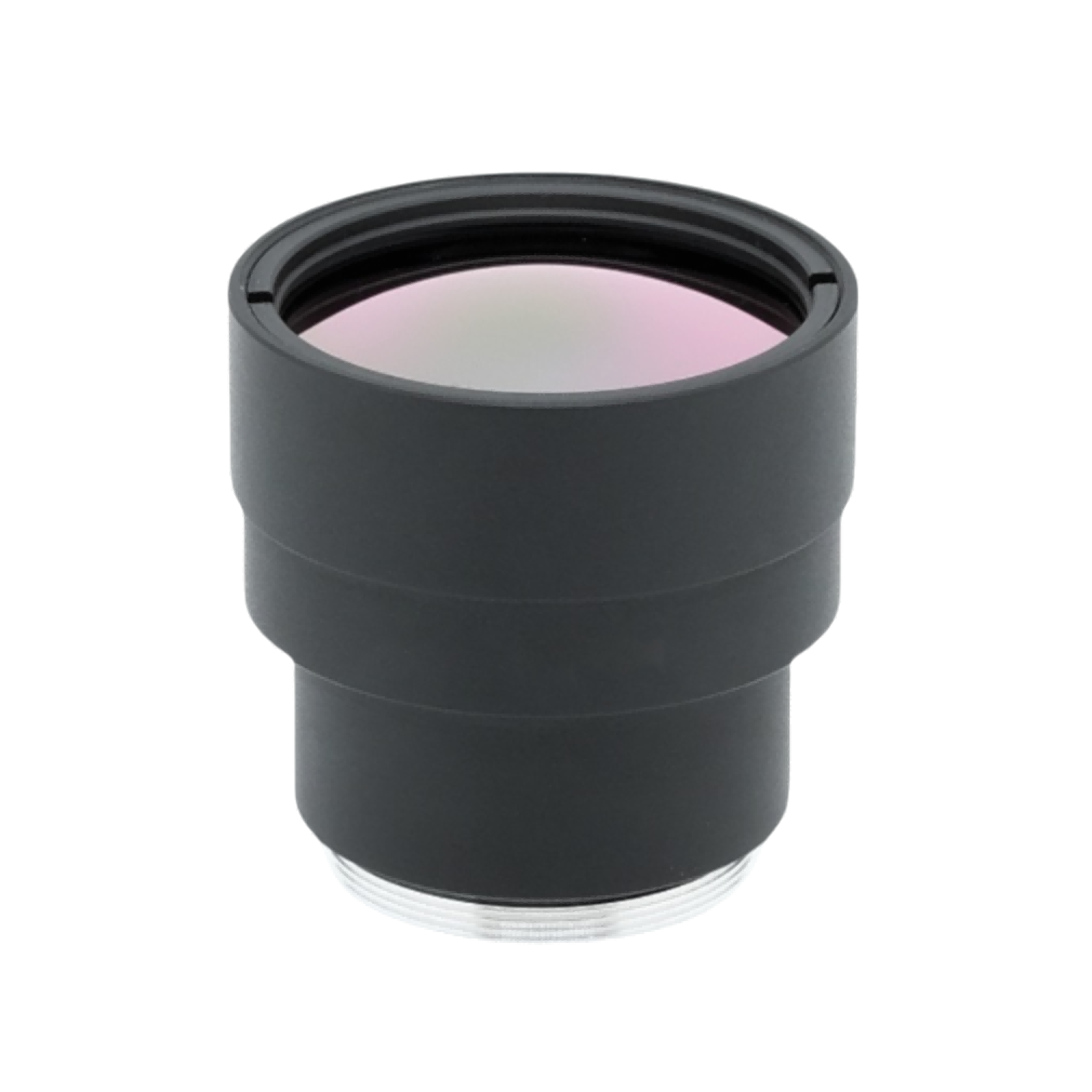

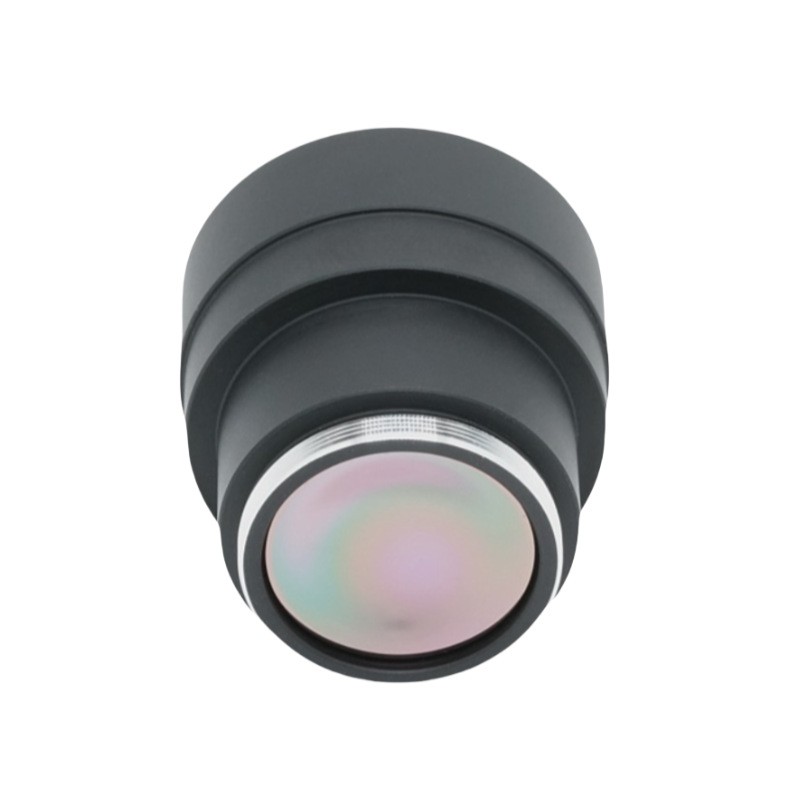

25 मिमी फोकल लंबाई थर्मल इमेजिंग लेंस

यह F1.0 25mm लॉन्ग वेव इंफ्रारेड लेंस स्वतंत्र रूप से BOSHI ऑप्टिकल टेक्नोलॉजी द्वारा शोधित और निर्मित किया गया है। 8‑12μm तरंग दैर्ध्य बैंड के भीतर काम करने वाले उच्च प्रदर्शन वाले थर्मल इमेजिंग लेंस के रूप में, यह लॉन्ग वेव इन्फ्रारेड लेंस 640×512, 12μm लेंस थर्मल डिटेक्टरों के लिए अनुकूलित है। F1.0 बड़ी एपर्चर संरचना के साथ, इन्फ्रारेड लेंस कम दृश्यता और कम तापमान निगरानी कार्य परिदृश्यों से निपटने के लिए बेहतर प्रकाश-संग्रह प्रदर्शन प्रदान करता है। M22×0.5 लेंस माउंटिंग संरचना मिलान किए गए थर्मल कैमरा उपकरण पर सरल स्थापना का समर्थन करती है। फ्रंट-एंड लेंस घटक स्थिर आउटडोर ऑपरेशन प्रदर्शन प्रदान करने के लिए IP67 सुरक्षा ग्रेड प्राप्त करता है। यह 25 मिमी थर्मल कैमरा लेंस 86 प्रतिशत से अधिक संप्रेषण और 97 प्रतिशत से अधिक सापेक्ष रोशनी का एहसास कराता है और इस बीच विरूपण को 2 प्रतिशत से नीचे रखता है। फोकस समायोजन सीमा 2 मीटर से अनंत तक होती है, और स्थिर संचालन -40℃ से +80℃ तक के तापमान वाले वातावरण में महसूस किया जा सकता है। औद्योगिक और सुरक्षा निगरानी थर्मल इमेजिंग उपकरणों के लिए स्थिर इमेजिंग आउटपुट को बनाए रखने के लिए, बोशी ऑप्टिकल टेक्नोलॉजी प्रत्येक तैयार उत्पाद के लिए सटीक अंशांकन लागू करती है।

जांच भेजें

उत्पाद वर्णन

उत्पाद संक्षिप्त

यह F1.0 25mm लॉन्ग वेव इंफ्रारेड लेंस स्वतंत्र रूप से शोध और निर्मित किया गया हैबोशी ऑप्टिकलतकनीकी। 8‑12μm तरंग दैर्ध्य बैंड के भीतर काम करने वाले उच्च प्रदर्शन वाले थर्मल इमेजिंग लेंस के रूप में, यह लॉन्ग वेव इन्फ्रारेड लेंस 640×512, 12μm लेंस थर्मल डिटेक्टरों के लिए अनुकूलित है। F1.0 बड़ी एपर्चर संरचना के साथ, इन्फ्रारेड लेंस कम दृश्यता और कम तापमान निगरानी कार्य परिदृश्यों से निपटने के लिए बेहतर प्रकाश-संग्रह प्रदर्शन प्रदान करता है। M22×0.5 लेंस माउंटिंग संरचना मिलान किए गए थर्मल कैमरा उपकरण पर सरल स्थापना का समर्थन करती है। फ्रंट-एंड लेंस घटक स्थिर आउटडोर ऑपरेशन प्रदर्शन प्रदान करने के लिए IP67 सुरक्षा ग्रेड प्राप्त करता है। यह 25 मिमी थर्मल कैमरा लेंस 86 प्रतिशत से अधिक संप्रेषण और 97 प्रतिशत से अधिक सापेक्ष रोशनी का एहसास कराता है और इस बीच विरूपण को 2 प्रतिशत से नीचे रखता है। फोकस समायोजन सीमा 2 मीटर से अनंत तक होती है, और स्थिर संचालन -40℃ से +80℃ तक के तापमान वाले वातावरण में महसूस किया जा सकता है। औद्योगिक और सुरक्षा निगरानी थर्मल इमेजिंग उपकरणों के लिए स्थिर इमेजिंग आउटपुट को बनाए रखने के लिए, बोशी ऑप्टिकल टेक्नोलॉजी प्रत्येक तैयार उत्पाद के लिए सटीक अंशांकन लागू करती है।

विस्तृत उत्पाद विवरण

1. पैरामीटर

इस उत्पाद के ऑप्टिकल पैरामीटर BOSHI ऑप्टिकल टेक्नोलॉजी द्वारा पूरी की गई पेशेवर ट्यूनिंग को अपनाते हैं। फोकल लंबाई 25 मिमी तक पहुंचती है और एफ-नंबर F1.0 पर सेट होता है। कार्यशील तरंग दैर्ध्य 8‑12μm लंबे तरंग इन्फ्रारेड बैंड के भीतर आता है जो मानक लॉन्ग वेव इन्फ्रारेड लेंस उत्पाद से संबंधित है। यह इन्फ्रारेड लेंस 640×512, 12μm लेंस थर्मल डिटेक्टरों के साथ पूर्ण अनुकूलता का एहसास करता है और मुख्यधारा के अनकूल्ड इन्फ्रारेड सेंसर मॉड्यूल के अनुकूल होता है। देखने का विकर्ण क्षेत्र 22.5 डिग्री तक पहुँच जाता है, क्षैतिज दृश्य क्षेत्र 17.7 डिग्री तक पहुँच जाता है और ऊर्ध्वाधर दृश्य क्षेत्र 14.1 डिग्री तक पहुँच जाता है। ऐसा पैरामीटर कॉन्फ़िगरेशन मध्यम दूरी के निगरानी कार्यों के लिए उत्कृष्ट अवलोकन क्षमता लाता है।

यांत्रिक और पर्यावरणीय पैरामीटर BOSHI ऑप्टिकल टेक्नोलॉजी के मानकीकृत डिज़ाइन से आते हैं। M22×0.5 लेंस माउंटिंग इंटरफ़ेस उपकरण निर्माताओं को उत्पाद असेंबली और उपकरण एकीकरण को पूरा करने की सुविधा प्रदान करता है। फोकस समायोजन का दायरा 2 मीटर से अनंत तक फैला है, जो छोटी दूरी की निरीक्षण मांगों के साथ-साथ लंबी दूरी की निगरानी आवश्यकताओं को भी पूरा कर सकता है। ऑपरेटिंग तापमान रेंज ‑40℃ से +80℃ तक होती हैथर्मल इमेजिंग लेंसचरम जलवायु वातावरण में स्थिर कार्य आउटपुट रख सकते हैं। बाहरी जटिल-स्थिति परिनियोजन का समर्थन करने के लिए फ्रंट लेंस इकाई IP67 सुरक्षा ग्रेड तक पहुंचती है।

इमेजिंग गुणवत्ता पैरामीटर उन्नत एंटी-रिफ्लेक्शन कोटिंग प्रक्रिया पर निर्भर करते हैं। उजागर ऑप्टिकल सतहों को एआर कोटिंग उपचार प्राप्त होता है। वास्तविक संप्रेषण 86 प्रतिशत से अधिक रहता है। सापेक्ष रोशनी 97 प्रतिशत से ऊपर बनी हुई है। विरूपण मूल्य 2 प्रतिशत से नीचे नियंत्रित किया जाता है। उत्पाद वितरण से पहले इस थर्मल कैमरा लेंस के प्रत्येक सूचकांक का सख्त निरीक्षण किया जाता है।

विनिर्देश	कीमत
फोकल लम्बाई	25 मिमी
एफ/#	एफ1.0
संगत डिटेक्टर	640×512, 12μm
एक्सपोज़्ड ऑप्टिक्स कोटिंग	एआर
देखने के क्षेत्र	22.5°(डी) × 17.7°(एच) × 14.1°(वी)
फोकस रेंज	2 मी ~ ∞
परिचालन तापमान	-40℃ ~ +80℃
सापेक्ष रोशनी	>97%
विरूपण	<2%
संचरण	>86%
पर्वत	एम22 × 0.5
फ्रंट एलिमेंट इनग्रेस प्रोटेक्शन रेटिंग	आईपी67
वेवलेंथ	8 ~ 12μm

2. प्रदर्शन लाभ

बड़ा F1.0 एपर्चर: BOSHI ऑप्टिकल टेक्नोलॉजी इस 25 मिमी इन्फ्रारेड लेंस पर अल्ट्रा-बड़े एपर्चर डिज़ाइन लागू करती है। संरचनात्मक सुविधा स्पष्ट रूप से अवरक्त फोटॉन संकेतों की प्राप्ति दक्षता में सुधार करती है। कमजोर थर्मल विकिरण वाले वातावरण में काम करते समय, थर्मल इमेजिंग लेंस छोटे एपर्चर मूल्य वाले उत्पादों की तुलना में अधिक स्पष्ट थर्मल इमेजिंग चित्र आउटपुट कर सकता है।

उत्कृष्ट ऑप्टिकल एकरूपता: 97 प्रतिशत से ऊपर सापेक्ष रोशनी का सूचकांक चित्र किनारे क्षेत्र में अंधेरे कोने की घटना को प्रभावी ढंग से रोकता है। 2 प्रतिशत से कम विरूपण सूचकांक थर्मल इमेजिंग चित्र की ज्यामितीय प्रामाणिकता की गारंटी देता है। यह प्रदर्शन सुविधा माप उन्मुख थर्मल सिस्टम अनुप्रयोग परिदृश्यों के लिए विश्वसनीय तकनीकी सहायता प्रदान करती है।

मजबूत पर्यावरणीय अनुकूलनशीलता: फ्रंट लेंस का IP67 सुरक्षा ग्रेड बाहरी अनुप्रयोग के लिए धूल की रोकथाम और अल्पकालिक जलरोधक क्षमता का एहसास कराता है। बोशी ऑप्टिकल टेक्नोलॉजी से अनुकूलित ऑप्टिकल संरचना अत्यधिक तापमान में उतार-चढ़ाव के कारण होने वाली फोकस ऑफसेट घटना को प्रभावी ढंग से रोकती है। लॉन्ग वेव इन्फ्रारेड लेंस तापमान में तेज बदलाव की स्थिति में लगातार इमेजिंग प्रभाव बनाए रख सकता है।

उच्च संप्रेषण AR कोटिंग: इस 25 मिमी F1.0 थर्मल कैमरा लेंस की कोटिंग परत अवरक्त प्रकाश की सतह परावर्तन हानि को कम करती है। यह इन्फ्रारेड ऊर्जा की उपयोग दक्षता को बढ़ावा देता है और पूरे थर्मल कैमरा सिस्टम के सिग्नल-टू-शोर अनुपात को बढ़ाता है। 12μm लेंस मिलान वाली ऑप्टिकल संरचना सेंसर प्रदर्शन क्षमता को पूरा खेल देती है।

परिपक्व मानकीकृत इंटरफ़ेस: M22×0.5 लेंस माउंटिंग मोड सुविधाजनक उत्पाद प्रतिस्थापन का समर्थन करता है। BOSHI ऑप्टिकल टेक्नोलॉजी के उपकरण सहकारी भागीदार इस मानकीकृत इंटरफ़ेस के साथ बड़ी मात्रा में असेंबली कार्य कुशलतापूर्वक कर सकते हैं।

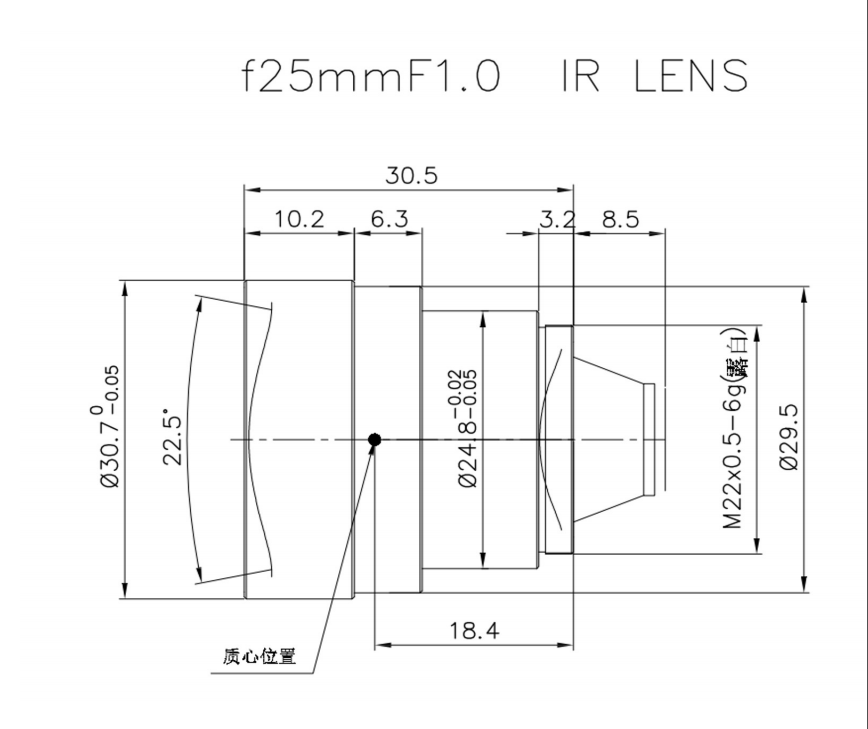

25mm focal length Thermal Imaging Lens

3.आवेदन फ़ील्ड

बाहरी परिधि सुरक्षा निगरानी: यहथर्मल इमेजिंग लेंससीमा रक्षा स्थल निगरानी कार्य का समर्थन करता है। यह फ़ैक्टरी क्षेत्रों और परिसर क्षेत्रों के लिए परिधि थर्मल निगरानी कार्य भी कर सकता है। 25 मिमी इन्फ्रारेड लेंस सहायक दृश्य प्रकाश स्रोत के बिना दिन-रात घुसपैठियों का पता लगाने का काम पूरा करता है। IP67 ग्रेड संरचनात्मक प्रदर्शन लॉन्ग वेव इन्फ्रारेड लेंस के लिए स्थिर लंबे समय तक आउटडोर चलने की गारंटी देता है।

औद्योगिक पूर्वानुमानित रखरखाव: इस थर्मल कैमरा लेंस को थर्मल निरीक्षण कैमरा उपकरणों पर इकट्ठा किया जा सकता है। ऑपरेटर बिजली उपकरण, यांत्रिक असर घटकों और विद्युत कैबिनेट सुविधाओं के ओवरहीटिंग विफलता जोखिमों का पता लगाने के लिए ऑप्टिकल प्रदर्शन से मेल खाने वाले 12μm लेंस का उपयोग करते हैं। 640×512 डिटेक्टर मिलान क्षमता उपकरण दोष निदान के लिए समृद्ध चित्र विवरण सुनिश्चित करती है।

यातायात और परिवहन निगरानी: उत्पाद को सड़क यातायात इन्फ्रारेड सेंसिंग कार्य के लिए लागू किया जा सकता है। यह वाहन ताप सुविधा कैप्चरिंग और असामान्य तापमान अलार्म ट्रिगरिंग फ़ंक्शन को पूरा करता है। इस 25 मिमी लेंस की मध्यम दूरी की फील्ड-ऑफ-व्यू संपत्ति सड़क के किनारे की वास्तविक समय की निगरानी की मांग को पूरा करती है।

मानवरहित प्रणाली पेलोड: F1.0 थर्मल इमेजिंग लेंस की कॉम्पैक्ट वॉल्यूम विशेषता इसे ग्राउंड रोबोट उपकरण और छोटे मानवरहित हवाई वाहन लोडिंग के लिए उपयुक्त बनाती है। कोहरे के मौसम, रात के समय के वातावरण या धुएं से भरे वातावरण में, इन्फ्रारेड लेंस खोज और बचाव कार्य निष्पादन का समर्थन करता है।

आग की रोकथाम और प्रारंभिक चेतावनी: लॉन्ग वेव इन्फ्रारेड लेंस जंगल की आग की निगरानी का मिशन चलाता है। यह गोदाम के आंतरिक तापमान प्रारंभिक चेतावनी फ़ंक्शन का भी एहसास करता है। 25 मिमी फोकल लंबाई कॉन्फ़िगरेशन उपयोगकर्ताओं को मध्यम दूरी की असामान्य ताप स्रोत जानकारी को समय पर कैप्चर करने में मदद करता है।
