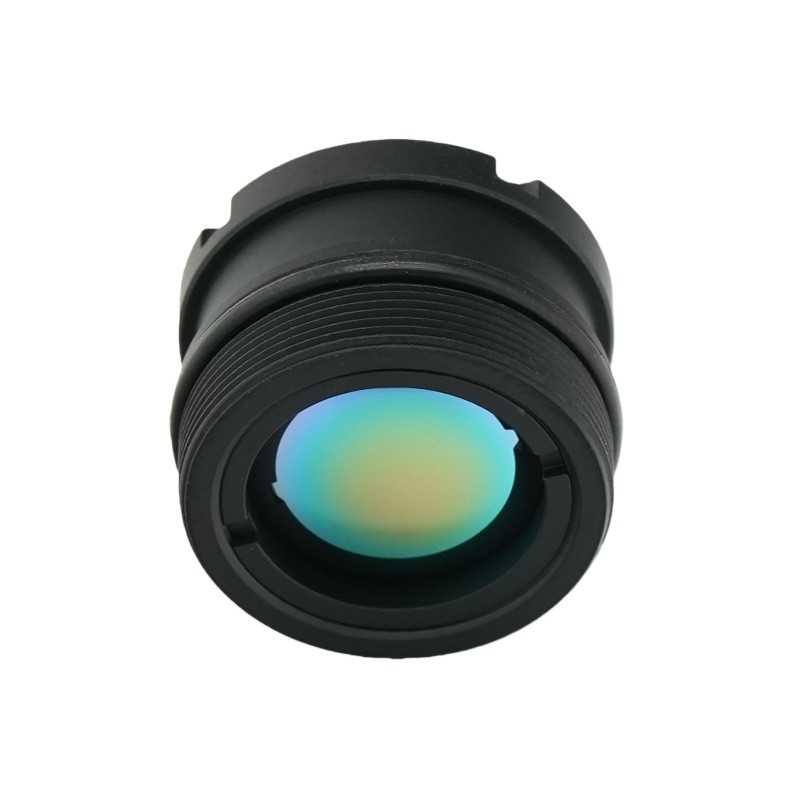

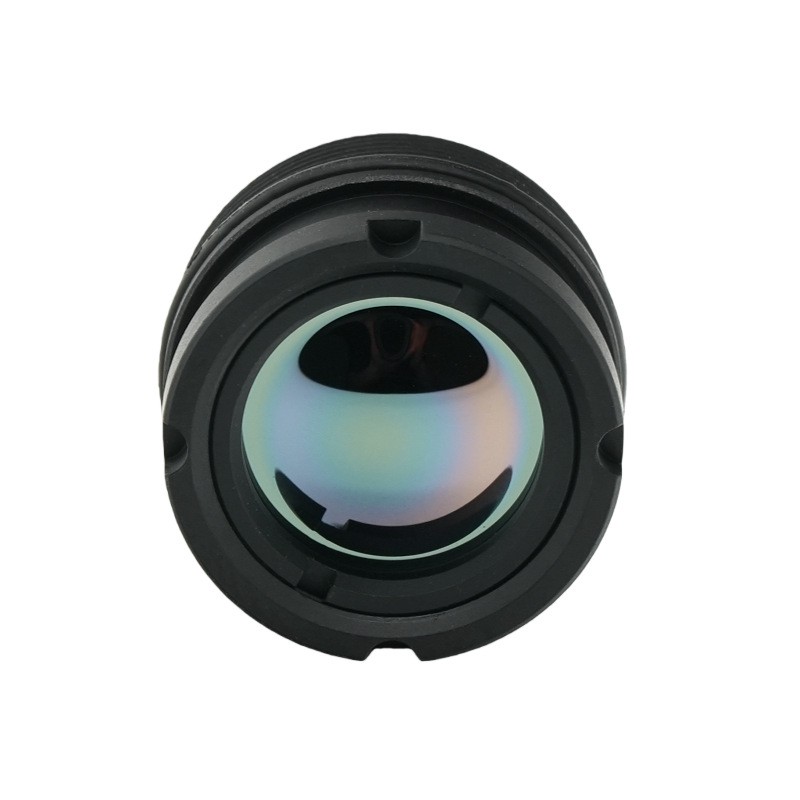

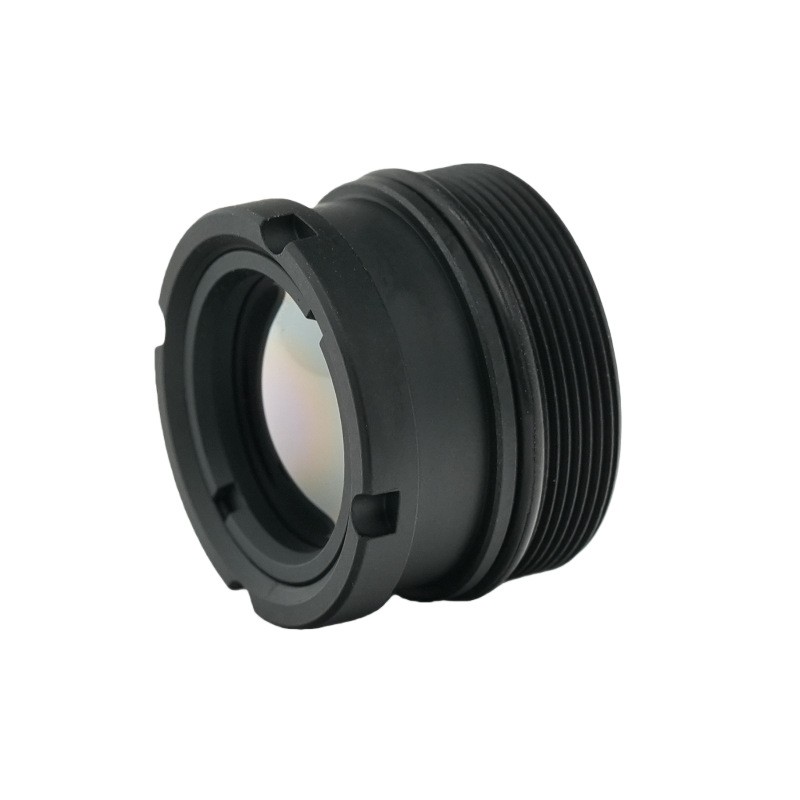

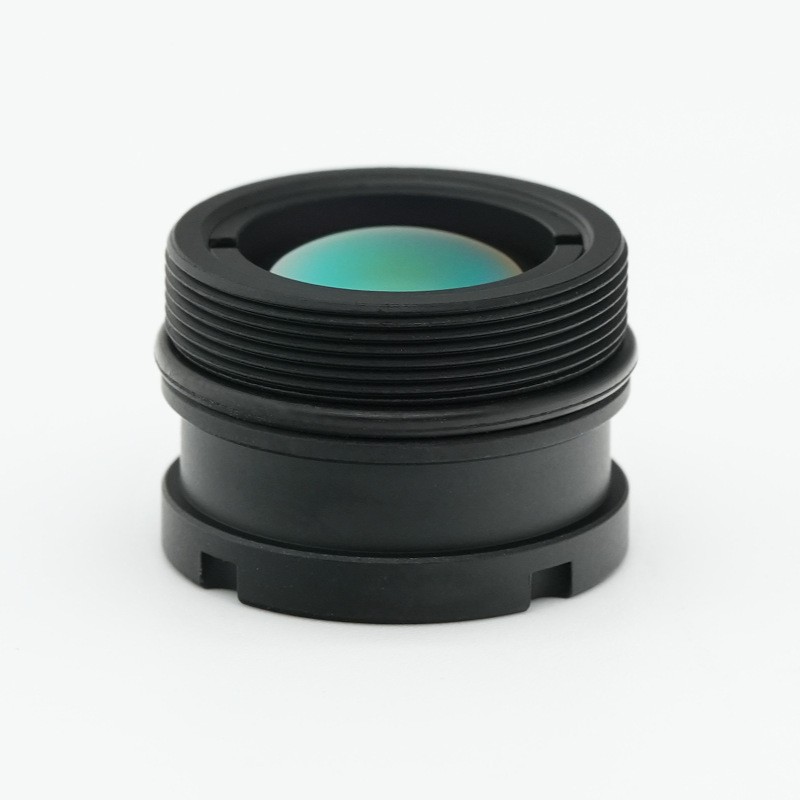

9.1 मिमी फोकल लंबाई थर्मल इमेजिंग लेंस

उत्पाद संक्षिप्त

बोशी ऑप्टिकल टेक्नोलॉजी द्वारा निर्मित, यह प्रीमियम लॉन्ग-वेव इन्फ्रारेड लेंस एक हाई-एंड अनकूल्ड थर्मल लेंस समाधान के रूप में उत्कृष्ट इमेजिंग प्रदर्शन प्रदान करता है। यहथर्मल इमेजिंग लेंसअल्ट्रा-बड़े F1.0 एपर्चर के साथ 9.1 मिमी फोकल लंबाई और 12μm पिक्सेल पिच के साथ 640×512 डिटेक्टर के साथ अच्छी तरह से जोड़े की सुविधा है। फ्रंट ऑप्टिकल तत्व के लिए एचडी कोटिंग और आईपी67 सुरक्षा से लैस, यह 8‑12μm वर्किंग वेवबैंड में उच्च ट्रांसमिशन प्राप्त करता है। कॉम्पैक्ट M17×0.5 माउंट 3 मीटर से अनंत तक फोकसिंग रेंज का समर्थन करता है। यह -40℃ से +80℃ के तापमान के भीतर स्थिर ऑप्टिकल आउटपुट बनाए रखता है और नियंत्रित विरूपण के साथ उच्च सापेक्ष रोशनी लाता है। यह हर मौसम में क्षेत्र में तैनाती के लिए उपयुक्त है और औद्योगिक निगरानी के साथ-साथ सुरक्षा निरीक्षण परिदृश्यों को कवर करने वाले कॉम्पैक्ट पोर्टेबल थर्मल कैमरा उपकरणों के लिए आदर्श ऑप्टिकल कोर के रूप में कार्य करता है।

विस्तृत उत्पाद विवरण

पैरामीटर

1.ऑप्टिकल प्रदर्शन पैरामीटर। यह लॉन्ग-वेव इन्फ्रारेड लेंस 9.1 मिमी फोकल लंबाई और F1.0 F-नंबर को अपनाता है। इसकी कार्यशील तरंग दैर्ध्य मानक लंबी-तरंग अवरक्त 8-12μm तरंगबैंड के अंतर्गत आती है। विकर्ण दृश्य क्षेत्र 62.4 डिग्री, क्षैतिज दृश्य क्षेत्र 48.1 डिग्री और ऊर्ध्वाधर दृश्य क्षेत्र 38.5 डिग्री तक पहुँच जाता है। ऐसा फ़ील्ड-ऑफ़-व्यू कॉन्फ़िगरेशन इस थर्मल इमेजिंग लेंस को शक्तिशाली विस्तृत क्षेत्र अवलोकन क्षमता प्रदान करता है। बड़े एपर्चर डिज़ाइन जटिल परिवेश स्थितियों के तहत पर्याप्त अवरक्त विकिरण इकट्ठा करने में मदद करता है।

2.डिटेक्टर मिलान पैरामीटर। BOSHI ऑप्टिकल टेक्नोलॉजी इस अनकूल्ड थर्मल लेंस को 12μm पिक्सेल पिच के साथ 640×512 डिटेक्टर के लिए अनुकूलित करती है। ऑप्टिकल संरचना बाजार में मुख्यधारा के कॉम्पैक्ट थर्मल सेंसर मॉड्यूल से मेल खाती है। ऑप्टिकल फ़ुटप्रिंट डिटेक्टर लक्ष्य सतह के साथ संरेखित होता है ताकि डिटेक्टर रिज़ॉल्यूशन प्रदर्शन को पूरा खेल दिया जा सके और बेमेल के कारण होने वाली छवि विगनेटिंग या रिज़ॉल्यूशन बर्बादी से बचा जा सके।

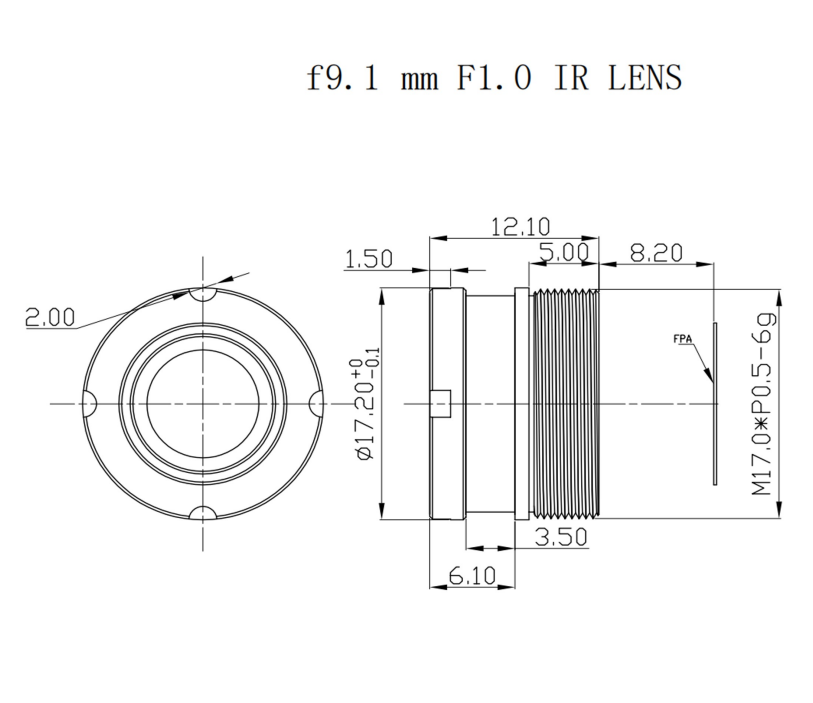

3. यांत्रिक और पर्यावरण पैरामीटर। सुविधाजनक मैकेनिकल असेंबली का एहसास करने के लिए उत्पाद M17×0.5 थ्रेडेड माउंट लागू करता है। फोकस रेंज 3 मीटर से अनंत तक कवर करती है और निकट-सीमा और दूर-दूरी दोनों लक्ष्यों के लिए पहचान की आवश्यकता को पूरा करती है। विभिन्न चरम जलवायु परिस्थितियों को अनुकूलित करने के लिए ऑपरेटिंग तापमान -40℃ से +80℃ तक होता है। बाहरी वातावरण से धूल और पानी की घुसपैठ का विरोध करने के लिए फ्रंट ऑप्टिकल तत्व IP67 प्रवेश सुरक्षा ग्रेड तक पहुंचता है।

4.ऑप्टिकल गुणवत्ता मेट्रिक्स। इसका ऑप्टिकल संप्रेषणथर्मल इमेजिंग लेंस90 प्रतिशत से कम नहीं प्राप्त करता है। सापेक्ष रोशनी 84 प्रतिशत से ऊपर रहती है और विरूपण मान नकारात्मक 10 प्रतिशत से नीचे रहता है। उजागर ऑप्टिकल सतहों को एचडी कोटिंग के साथ संसाधित किया जाता है। उच्च संप्रेषण इन्फ्रारेड सिग्नल हानि को कम करता है। अच्छी सापेक्ष रोशनी पूर्ण फ्रेम छवि के लिए समान चमक वितरण की गारंटी देती है। नियंत्रित विरूपण देखने के चौड़े-कोण क्षेत्र की छवि विरूपण को दबा देता है।

प्रदर्शन लाभ

1.अल्ट्रा-बड़े F1.0 एपर्चर लाभ। इस लॉन्ग-वेव इंफ्रारेड लेंस का F1.0 बड़ा एपर्चर अधिक इंफ्रारेड विकिरण ऊर्जा एकत्र करता है। कम तापमान और कम चमक वाले कामकाजी वातावरण में, इमेजिंग संवेदनशीलता में उल्लेखनीय सुधार होता है और प्रभावी पहचान दूरी को और बढ़ावा मिलता है। बोशी ऑप्टिकल टेक्नोलॉजी एपर्चर संरचना के लिए बार-बार ऑप्टिकल सिमुलेशन करती है ताकि प्रकाश सेवन क्षमता और विपथन नियंत्रण प्रदर्शन को संतुलित किया जा सके।

2. उच्च संप्रेषण और एचडी कोटिंग लाभ। खुली सतहों पर लगाई गई एचडी कोटिंग इस अनकूल्ड थर्मल लेंस के लिए 90 प्रतिशत से अधिक ऑप्टिकल ट्रांसमिटेंस लाती है। कोटिंग परत सतह परावर्तन प्रभाव को प्रभावी ढंग से रोकती है। छवि कंट्रास्ट बढ़ जाता है और भूत छवि हस्तक्षेप कम हो जाता है। ट्रांसमिशन प्रक्रिया के दौरान कम इन्फ्रारेड ऊर्जा नष्ट हो जाती है और डिटेक्टर में प्रवेश करने वाले वैध इन्फ्रारेड सिग्नल बढ़ जाते हैं।

3.उत्कृष्ट किनारे रोशनी का लाभ। 84 प्रतिशत से अधिक सापेक्ष रोशनी पूरे छवि फ्रेम में चमक प्रदर्शन को समान बनाती है। कई वाइड-एंगल थर्मल इमेजिंग लेंस उत्पाद फ्रेम किनारों पर स्पष्ट अंधेरे-कोने की घटना से ग्रस्त हैं। यह थर्मल इमेजिंग लेंस ऑप्टिकल लेआउट अनुकूलन के माध्यम से ऐसे दोष को दूर करता है और सीमांत अवलोकन क्षेत्र के लिए स्पष्ट विवरण की गारंटी देता है।

4.IP67 फ्रंट-एंड वॉटरप्रूफ संरचनात्मक लाभ। फ्रंट ऑप्टिकल तत्व IP67 सुरक्षा मानक तक पहुंचता है। धूल और पानी के छींटे आंतरिक ऑप्टिकल घटकों को प्रभावित नहीं कर सकते। उपयोगकर्ता अतिरिक्त सुरक्षात्मक आवासों को कॉन्फ़िगर किए बिना इस लेंस को हर मौसम में बाहरी उपयोग के लिए तैनात कर सकते हैं। संरचनात्मक डिज़ाइन टर्मिनल थर्मल कैमरा उपकरण के लिए सिस्टम एकीकरण लागत में कटौती करता है।

5. व्यापक तापमान अनुकूलनशीलता लाभ। यह लॉन्ग-वेव इन्फ्रारेड लेंस -40℃ से +80℃ तक स्थिर इमेजिंग प्रदर्शन बनाए रखता है। उत्पाद प्रभावी थर्मल डिफोकस दमन तंत्र का परिचय देता है। जब परिवेश के तापमान में भारी बदलाव होता है, तो थर्मल डिफोकस की सीमा निम्न स्तर पर रहती है। इस अनकूल्ड थर्मल लेंस से सुसज्जित उपकरणों के लिए अब बार-बार मैनुअल रीफोकस ऑपरेशन की आवश्यकता नहीं है।

6.कॉम्पैक्ट M17×0.5 माउंट इंटरफ़ेस लाभ। M17×0.5 थ्रेडेड माउंट में माउंटिंग के लिए छोटी जगह होती है। यह लघु थर्मल कैमरों, ड्रोन पेलोड उपकरण और हैंडहेल्ड थर्मल उपकरणों के एकीकरण कार्य के लिए बड़ी सुविधा लाता है। ऑप्टिकल प्रदर्शन आरक्षित रहते हुए टर्मिनल उत्पाद की मात्रा और वजन को अच्छी तरह से नियंत्रित किया जा सकता है।

आवेदन क्षेत्र

1. सुरक्षा और परिधि निगरानी परिदृश्य। यह थर्मल इमेजिंग लेंस बाहरी सीमा रक्षा कार्य, फैक्ट्री परिधि निगरानी और अनअटेंडेड साइट प्रारंभिक चेतावनी कार्यों में फिट बैठता है। यह पूरी तरह से अंधेरे की स्थिति में घुसपैठिए लक्ष्यों का पता लगा सकता है।बोशी ऑप्टिकलप्रौद्योगिकी सुरक्षा-उन्मुख लेंस विकास के लिए समृद्ध परियोजना अनुभव को संचित करती है। यह लॉन्ग-वेव इन्फ्रारेड लेंस कई परिधि पूर्व-चेतावनी थर्मल कैमरा उत्पादों के लिए मुख्य ऑप्टिकल घटक के रूप में कार्य करता है।

2. औद्योगिक पूर्वानुमानित रखरखाव परिदृश्य। इस अनकूल्ड थर्मल लेंस से सुसज्जित, थर्मल कैमरा उपकरण विद्युत उपकरणों के लिए थर्मल निरीक्षण कार्य, पाइपलाइन तापमान निगरानी कार्य और यांत्रिक ओवरहीटिंग दोष निदान कार्य को पूरा करता है। कर्मचारी इस थर्मल इमेजिंग लेंस द्वारा कैप्चर किए गए तापमान वितरण डेटा के माध्यम से छिपे हुए उपकरण जोखिम को पहले से ही पहचान सकते हैं ताकि पूर्वानुमानित रखरखाव का एहसास हो सके और अप्रत्याशित शटडाउन हानि कम हो सके।

3. मानवरहित हवाई वाहन पेलोड परिदृश्य। यह लॉन्ग-वेव इन्फ्रारेड लेंस हवाई थर्मल सर्वेक्षण, जंगल की आग की रोकथाम और खोज-और-बचाव मिशन में कार्य करता है। कॉम्पैक्ट M17×0.5 माउंट लेंस को ड्रोन पेलोड के सीमित इंस्टॉलेशन स्थान को अनुकूलित करने में मदद करता है। IP67 सुरक्षा बाहरी हवाई कार्य वातावरण के तहत स्थिर संचालन को सक्षम बनाती है। वाइड फ़ील्ड-ऑफ़-व्यू सुविधा बड़ी-रेंज ग्राउंड एरिया स्कैनिंग का समर्थन करती है।

4. हैंडहेल्ड थर्मल इमेजिंग डिवाइस परिदृश्य। यह थर्मल इमेजिंग लेंस पोर्टेबल अग्निशमन थर्मल कैमरे, आपातकालीन बचाव उपकरण और भवन ऊर्जा हानि का पता लगाने वाले उपकरणों पर लागू होता है। हैंडहेल्ड डिवाइस घटक की मात्रा और वजन पर सख्त आवश्यकताएं रखते हैं। कॉम्पैक्ट-संरचित अनकूल्ड थर्मल लेंस हैंडहेल्ड उत्पाद डिजाइन विचार से मेल खाता है और फील्ड ऑपरेटरों के लिए विश्वसनीय थर्मल इमेजिंग आउटपुट प्रदान करता है।

5. वाहन पर लगे थर्मल विजन परिदृश्य। यह लॉन्ग-वेव इंफ्रारेड लेंस ऑटोमोटिव नाइट विजन फ़ंक्शन और ऑफ-रोड ड्राइविंग सहायक इमेजिंग का समर्थन करता है। यह पूर्ण अंधेरे ड्राइविंग परिस्थितियों में वैध इमेजिंग आउटपुट प्रदान करता है और ड्राइवरों को रात की ड्राइविंग प्रक्रिया में सड़क बाधाओं और संभावित खतरों की पहचान करने में सहायता करता है। IP67 ग्रेड वाहन चलाने के दौरान जटिल मौसम की स्थिति का सामना कर सकता है।

6. वन्यजीव अवलोकन और पर्यावरण निगरानी परिदृश्य। यह थर्मल इमेजिंग लेंस जानवरों की आबादी की निगरानी, ​​​​जंगल की आग की पूर्व चेतावनी और बाहरी पारिस्थितिक अनुसंधान कार्य का समर्थन करता है। यह अतिरिक्त प्रकाश स्रोत के बिना वन्यजीव लक्ष्यों के थर्मल विकिरण संकेत को पकड़ लेता है। लेंस IP67 सुरक्षा और व्यापक तापमान अनुकूलनशीलता के समर्थन के साथ खुले जंगली वातावरण में स्थिर रूप से काम करता है।
