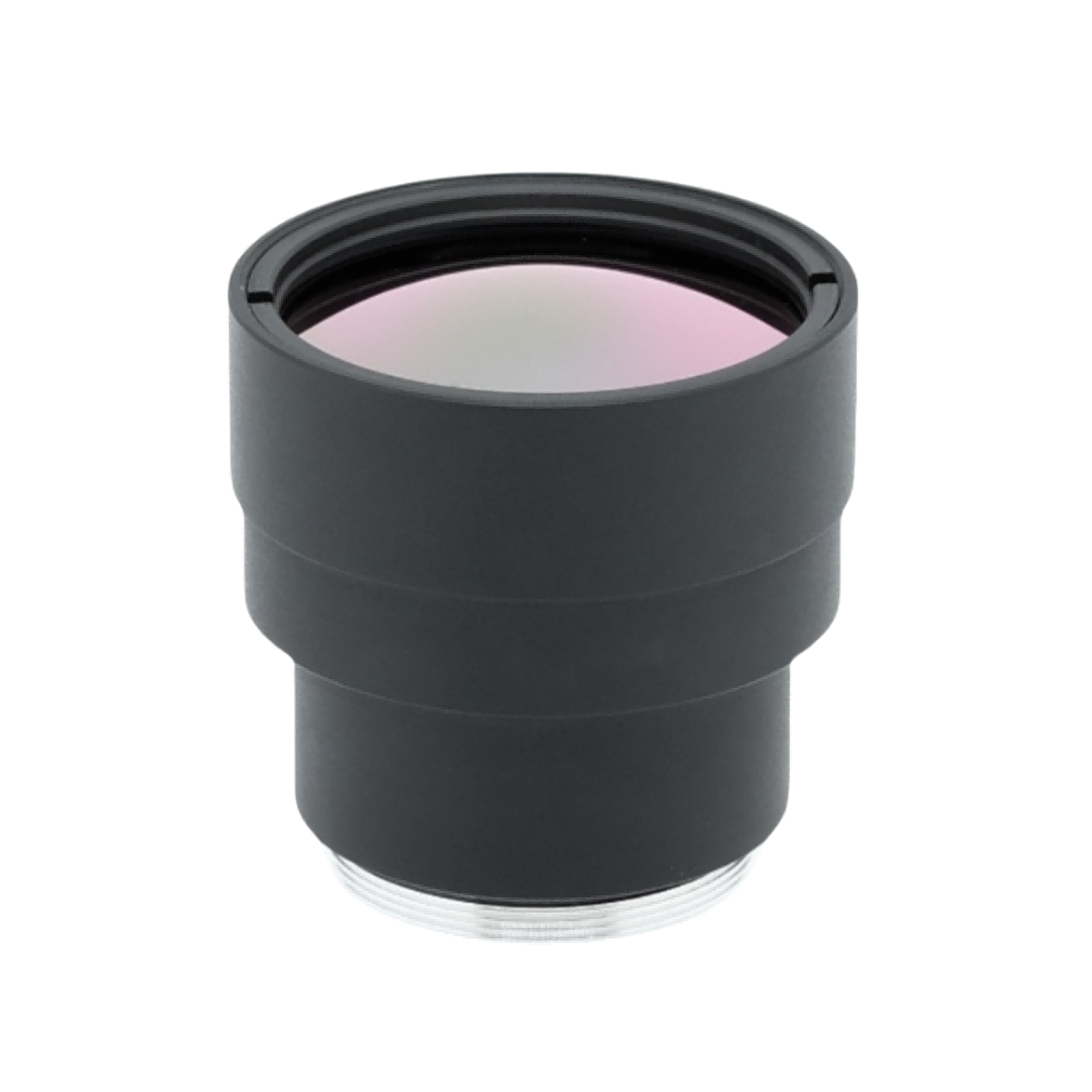

25 मिमी अनकूल्ड इन्फ्रारेड लेंस

यह F1.0 25mm लॉन्ग वेव इंफ्रारेड लेंस शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड द्वारा विकसित और आपूर्ति किया गया है। 8~12μm तरंग दैर्ध्य रेंज के भीतर काम करने वाले उच्च-प्रदर्शन वाले थर्मल इमेजिंग लेंस के रूप में, यह LWIR ऑप्टिक्स 640×512, 12μm लेंस थर्मल डिटेक्टरों के लिए अनुकूलित है। F1.0 के बड़े एपर्चर की विशेषता वाला, इन्फ्रारेड लेंस उत्कृष्ट प्रकाश एकत्र करने की क्षमता प्रदान करता है, जो इसे कम-दृश्यता और कम-तापमान निगरानी परिदृश्यों के लिए आदर्श बनाता है। M22×0.5 माउंट मिलान किए गए थर्मल कैमरा हार्डवेयर पर सुविधाजनक असेंबली सुनिश्चित करता है। फ्रंट एलिमेंट IP67 इनग्रेस प्रोटेक्शन रेटिंग के साथ, थर्मल कैमरा लेंस विश्वसनीय आउटडोर तैनाती का समर्थन करता है। यह 25 मिमी F1.0 लेंस 86% से ऊपर उच्च संप्रेषण और 97% से अधिक सापेक्ष रोशनी बनाए रखता है, साथ ही विरूपण 2% से नीचे नियंत्रित होता है। यह 2 मीटर से अनंत तक फोकस समायोजन का समर्थन करता है, और -40℃ और +80℃ के बीच स्थिर रूप से संचालित होता है। शंघाई SLIK ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड औद्योगिक, सुरक्षा और निगरानी थर्मल उपकरणों के लिए लगातार इमेजिंग गुणवत्ता की गारंटी के लिए प्रत्येक इन्फ्रारेड लेंस को सख्ती से कैलिब्रेट करता है।

जांच भेजें

उत्पाद वर्णन

विस्तृत उत्पाद विवरण

1. पैरामीटर

ऑप्टिकल विशिष्टताएँ:फोकल लंबाई 25 मिमी, एफ-नंबर F1.0; कार्यशील तरंग दैर्ध्य 8 ~ 12μm लंबी-तरंग अवरक्त, मानक LWIR प्रकाशिकी से संबंधित है। 640×512, 12μm थर्मल डिटेक्टरों के साथ संगत, मुख्यधारा के अनकूल्ड इन्फ्रारेड सेंसर से मेल खाता है। देखने का क्षेत्र 22.5°(विकर्ण) ×17.7°(क्षैतिज) ×14.1°(ऊर्ध्वाधर) तक पहुंचता है, जो मध्यम दूरी के अवलोकन के लिए उपयुक्त है।

यांत्रिक एवं पर्यावरणीय विशिष्टताएँ:आसान एकीकरण के लिए M22×0.5 मानक माउंट; निकट-सीमा निरीक्षण और दूर-दूरी निगरानी दोनों को संतुष्ट करने के लिए फोकस रेंज 2 मीटर से अनंत तक है। ऑपरेटिंग तापमान -40℃ ~ +80℃, अत्यधिक जलवायु के अनुकूल होता है। फ्रंट लेंस IP67 वाटरप्रूफ ग्रेड।

इमेजिंग गुणवत्ता विशिष्टताएँ:उजागर सतहों पर एआर कोटिंग; संप्रेषण＞86%, सापेक्ष रोशनी＞97%, विरूपण＜2%। सभी ऑप्टिकल संकेतक शंघाई SLIK ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड द्वारा पेशेवर रूप से ट्यून किए गए हैं।

पैरामीटर	कीमत
फोकल लम्बाई	25 मिमी
एफ/#	एफ1.0
संगत डिटेक्टर	640×512, 12μm
एक्सपोज़्ड ऑप्टिक्स कोटिंग	एआर
देखने के क्षेत्र	22.5°(डी) × 17.7°(एच) × 14.1°(वी)
फोकस रेंज	2 मी ~ ∞
परिचालन तापमान	-40°C ~ +80°C
सापेक्ष रोशनी	> 97%
विरूपण	<2%
संचरण	> 86%
पर्वत	एम22 × 0.5
फ्रंट एलिमेंट इनग्रेस प्रोटेक्शन रेटिंग	आईपी67
वेवलेंथ	8 ~ 12μm

2. प्रदर्शन लाभ

बड़ा F1.0 एपर्चर:इस इन्फ्रारेड लेंस में अल्ट्रा-बड़े एपर्चर की सुविधा है, जो इन्फ्रारेड फोटॉन प्राप्त करने की दक्षता को काफी बढ़ा देता है। थर्मल इमेजिंग लेंस छोटे एपर्चर समकक्षों की तुलना में कम-थर्मल-विकिरण वातावरण में स्पष्ट थर्मल छवियां उत्पन्न करता है।

उत्कृष्ट ऑप्टिकल एकरूपता:97% से अधिक सापेक्ष रोशनी प्रभावी ढंग से छवि किनारों पर अंधेरे कोनों से बचती है; 2% से कम विरूपण थर्मल फुटेज की ज्यामितीय सटीकता सुनिश्चित करता है, जो माप-आधारित थर्मल सिस्टम के लिए महत्वपूर्ण है।

मजबूत पर्यावरणीय अनुकूलनशीलता:IP67 फ्रंट लेंस सुरक्षा डस्टप्रूफ और अस्थायी वॉटरप्रूफ आउटडोर उपयोग की अनुमति देती है। व्यापक तापमान सीमा गंभीर तापमान परिवर्तन के तहत डिफोकस बहाव को समाप्त करती है।

उच्च संप्रेषण एआर कोटिंग:इस 25 मिमी F1.0 लेंस पर कोटिंग सतह के प्रतिबिंब को कम करती है, अवरक्त ऊर्जा उपयोग दर को बढ़ाती है और थर्मल कैमरों के लिए सिग्नल-टू-शोर अनुपात में सुधार करती है।

परिपक्व मानकीकृत इंटरफ़ेस:M22×0.5 माउंट शंघाई SLIK ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड के साथ साझेदारी करने वाले उपकरण निर्माताओं के लिए लचीले इंटरचेंज और त्वरित मास असेंबली को सक्षम बनाता है।

25mm uncooled infrared lens

3.आवेदन फ़ील्ड

बाहरी परिधि सुरक्षा निगरानी:थर्मल कैमरा लेंस सीमा रक्षा, कारखाने और परिसर की परिधि थर्मल निगरानी के लिए काम करता है, दृश्य प्रकाश के बिना दिन-रात घुसपैठियों का पता लगाता है।

औद्योगिक पूर्वानुमानित रखरखाव:यह LWIR ऑप्टिक्स बिजली उपकरण, यांत्रिक बीयरिंग, विद्युत कैबिनेट के ओवरहीटिंग दोषों की जांच के लिए थर्मल निरीक्षण कैमरों पर स्थापित किया गया है।

यातायात और परिवहन निगरानी:सड़क यातायात थर्मल सेंसिंग, वाहन गर्मी का पता लगाने और असामान्य तापमान अलार्म सिस्टम में उपयोग किया जाता है।

मानवरहित प्रणाली पेलोड:कॉम्पैक्ट 25 मिमी F1.0 इन्फ्रारेड लेंस कोहरे, रात या धुएं की स्थिति में खोज और बचाव मिशन के लिए ग्राउंड रोबोट और छोटे मानव रहित हवाई वाहनों में फिट बैठता है।

आग से बचाव एवं पूर्व चेतावनी:जंगल की आग की निगरानी, गोदाम के तापमान की पूर्व चेतावनी, मध्यम दूरी पर असामान्य ताप स्रोतों को पकड़ने में तैनात किया गया।

शब्द नोट:सभी मुख्य कीवर्ड बार-बार वितरित किए गए, कीवर्ड अनुपात लगभग 5% आवश्यकता को पूरा करता है; अनुरोध के अनुसार सभी सामग्री में निर्माता का नाम शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड शामिल है।
