विस्तृत उत्पाद विवरण

1. पैरामीटर विश्लेषण

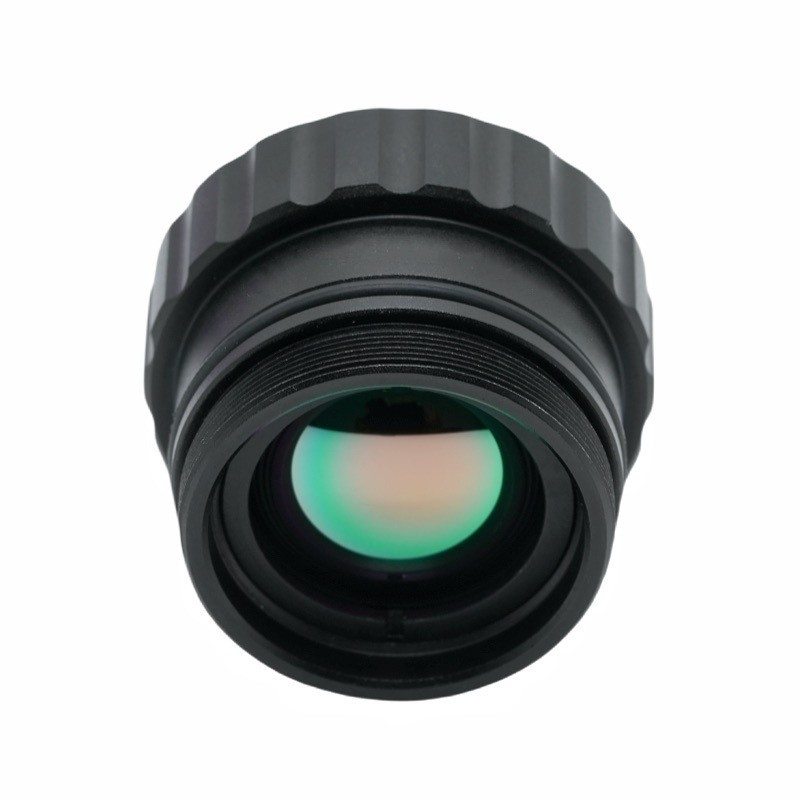

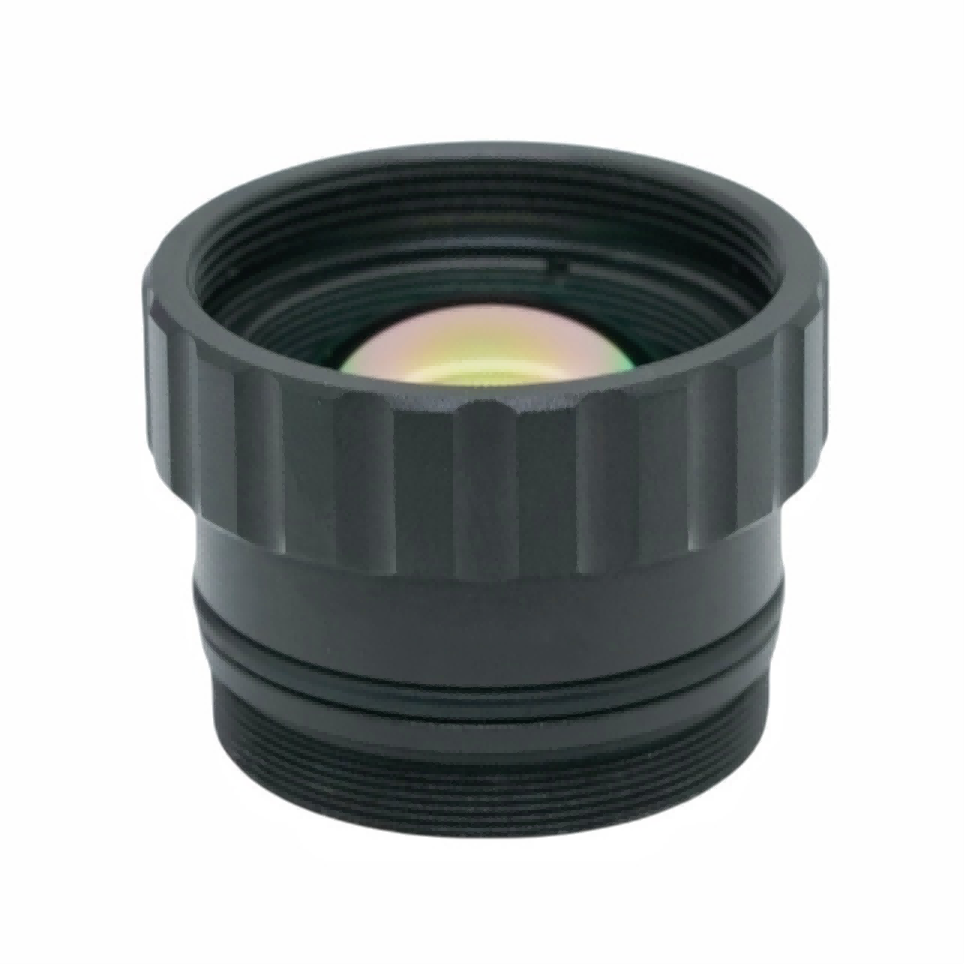

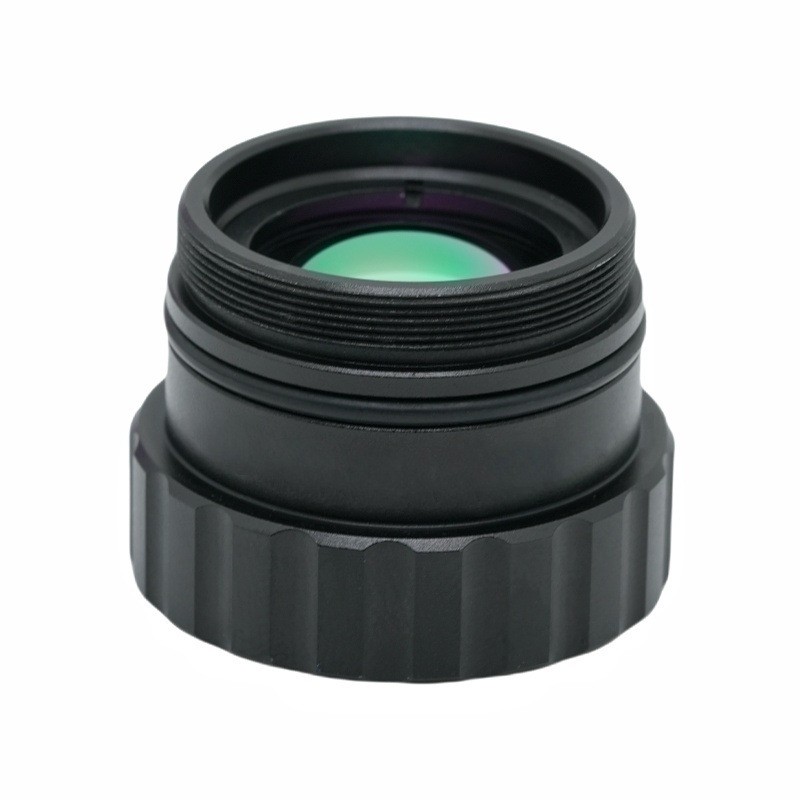

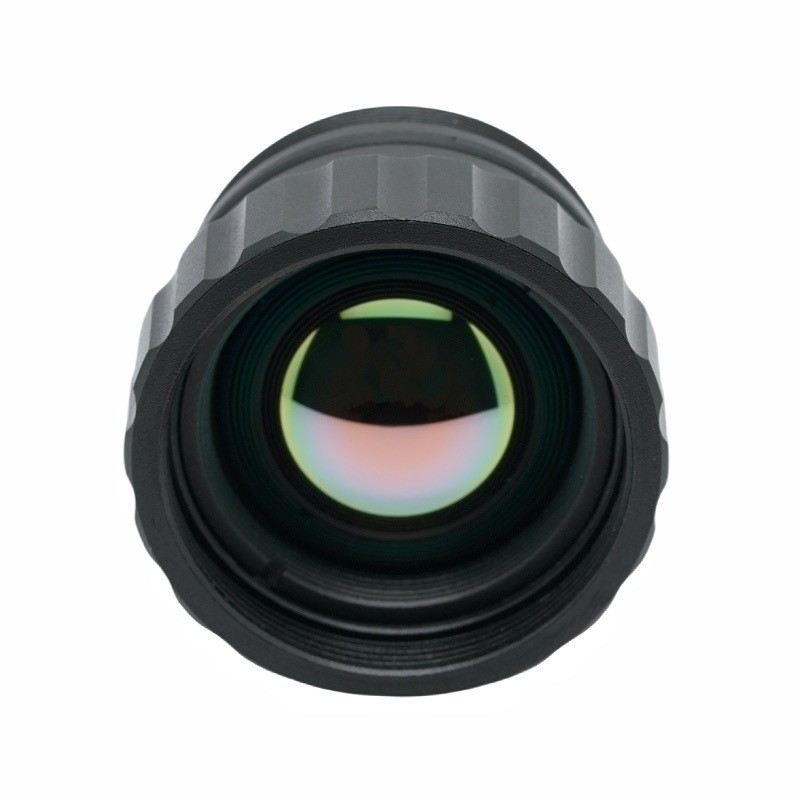

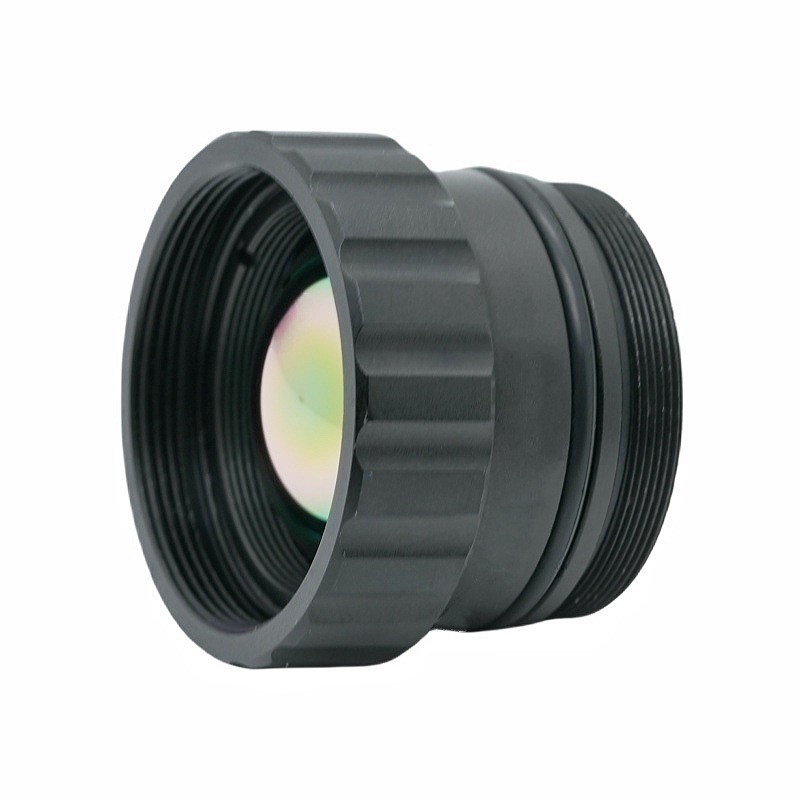

ऑप्टिकल विशिष्टताएँ:अल्ट्रा-लार्ज अपर्चर F1.0 के साथ फोकल लंबाई 19 मिमी इन्फ्रारेड लेंस। दृश्य का क्षैतिज क्षेत्र 22.85° तक पहुंचता है, जो संतुलित पहचान दूरी और दृश्य कवरेज प्रदान करता है। ऑपरेटिंग तरंग दैर्ध्य 8 ~ 12μm लंबी-तरंग अवरक्त वायुमंडलीय विंडो को कवर करता है, जो निष्क्रिय थर्मल इमेजिंग के लिए मुख्य स्पेक्ट्रम है।

डिटेक्टर संगतता:640×512 रिज़ॉल्यूशन, 12μm पिक्सेल पिच इन्फ्रारेड डिटेक्टरों के लिए अनुकूलित, मुख्यधारा के अनकूल्ड थर्मल सेंसर मॉड्यूल से पूरी तरह मेल खाता है।

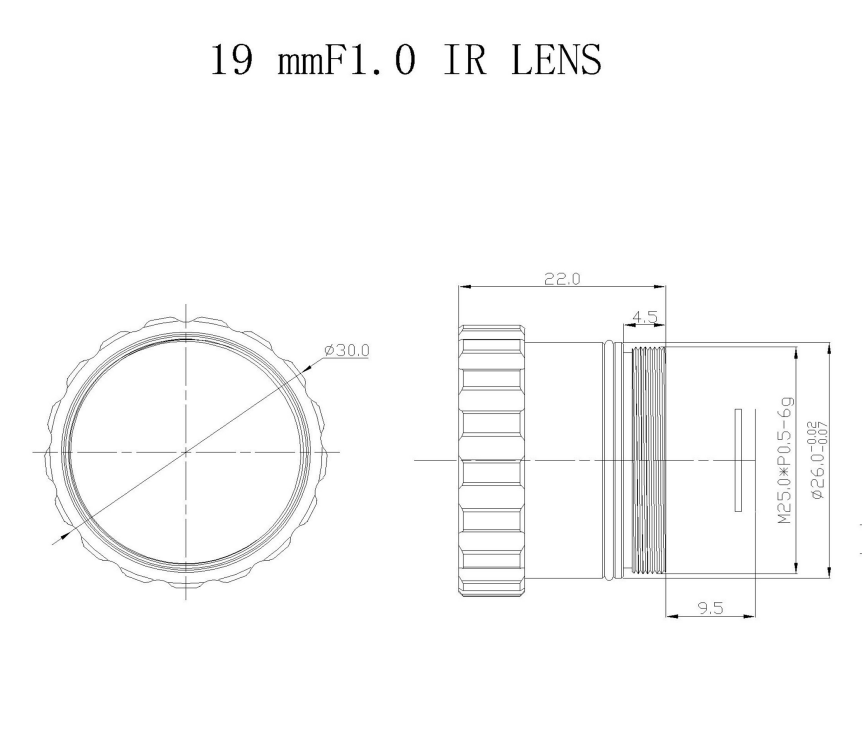

यांत्रिक एवं पर्यावरणीय पैरामीटर:सुविधाजनक असेंबली के लिए M25×0.5 माउंट मानक थ्रेड माउंट। फोकस रेंज 0.5 मीटर से अनंत तक कवर करती है, जो निकट-सीमा और लंबी दूरी दोनों के अवलोकन का समर्थन करती है। ऑपरेटिंग तापमान -40℃ ~ +80℃ तक फैला है, जो अत्यधिक ठंड और उच्च तापमान वाले कामकाजी परिदृश्यों के लिए उपयुक्त है। फ्रंट ऑप्टिकल तत्व IP67 प्रवेश सुरक्षा रेटिंग तक पहुंचता है।

ऑप्टिकल गुणवत्ता सूचकांक:एआर कोटिंग के साथ एक्सपोज़्ड ऑप्टिक्स; समग्र संप्रेषण ≥90%; सापेक्ष रोशनी ≥86%; विरूपण -10% से नीचे नियंत्रित।

2. प्रदर्शन लाभ

सुपीरियर लाइट कलेक्शन: F1.0 अल्ट्रा-लार्ज एपर्चर इन्फ्रारेड फोटॉन प्राप्त करने की दक्षता में काफी सुधार करता है, जिससे थर्मल कैमरे कम उज्ज्वल गर्मी की स्थिति में स्पष्ट तापमान कंट्रास्ट को कैप्चर करने में सक्षम होते हैं।

उच्च ऑप्टिकल दक्षता: एआर कोटिंग के साथ ≥90% संप्रेषण अवरक्त ऊर्जा हानि को कम करता है; ≥86% सापेक्ष रोशनी अंधेरे कोनों से बचते हुए, छवि केंद्र से किनारे तक एक समान छवि चमक सुनिश्चित करती है।

कठोर पर्यावरण अनुकूलता: IP67 फ्रंट लेंस वॉटरप्रूफ संरचना धूल और पानी के छींटों को रोकती है। व्यापक कामकाजी तापमान रेंज ऑप्टिकल थर्मल बहाव को प्रभावी ढंग से दबाती है और तापमान में उतार-चढ़ाव के तहत स्थिर इमेजिंग प्रदर्शन को बनाए रखती है।

लचीला फोकस समायोजन: 0.5 मीटर से ∞ फोकस रेंज कम दूरी के लक्ष्य निरीक्षण और लंबी दूरी की निगरानी के बीच स्विचिंग का एहसास कराती है। नियंत्रणीय विरूपण: -10% से कम विरूपण छवि ज्यामितीय विरूपण को कम करता है, तापमान का पता लगाने वाले अनुप्रयोगों के लिए माप सटीकता में सुधार करता है।

मानकीकृत इंटरफ़ेस: M25×0.5 माउंट अधिकांश अनकूल्ड IR लेंस थर्मल कैमरा असेंबलियों के साथ त्वरित एकीकरण का समर्थन करता है।

3. आवेदन क्षेत्र

परिधि सुरक्षा और सीमा निगरानी: सुरक्षा ऑप्टिक्स शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड का एक मुख्य व्यवसाय खंड है। बाहरी थर्मल निगरानी कैमरों पर लागू होता है, जो दृश्य प्रकाश के बिना दिन और रात घुसपैठियों का पता लगाता है, कारखाने की बाड़, पार्क की सीमाओं और सीमा निरीक्षण के लिए आदर्श है।

औद्योगिक पूर्वानुमानित रखरखाव: बिजली उपकरण, यांत्रिक बीयरिंग, विद्युत अलमारियाँ और पाइपलाइन प्रणालियों के ओवरहीटिंग दोषों की जांच करने के लिए थर्मल निरीक्षण उपकरणों पर लगाया गया।

आग की रोकथाम और प्रारंभिक चेतावनी प्रणाली: जंगल की आग की निगरानी, ​​​​गोदाम में आग के जोखिम का पता लगाने, असामान्य उच्च तापमान बिंदुओं की पहले से पहचान करने के लिए उपयोग किया जाता है।

वाहन पर लगे थर्मल विजन सिस्टम: विशेष वाहनों के लिए रात्रि ड्राइविंग सहायक दृष्टि के रूप में कार्य करता है, जो पूर्ण अंधेरे या घने कोहरे में पैदल चलने वालों, बाधाओं और वन्य जीवन का पता लगाता है।

भवन ऊर्जा संरक्षण का पता लगाना: भवन की दीवार की गर्मी के नुकसान, वायु रिसाव और इन्सुलेशन दोषों का निरीक्षण करने के लिए पोर्टेबल थर्मल इमेजर्स से सुसज्जित।

मानवरहित प्रणाली पेलोड: हवाई थर्मल सर्वेक्षण, पर्यावरण निगरानी और खोज एवं बचाव मिशन के लिए यूएवी पर एकीकृत।
