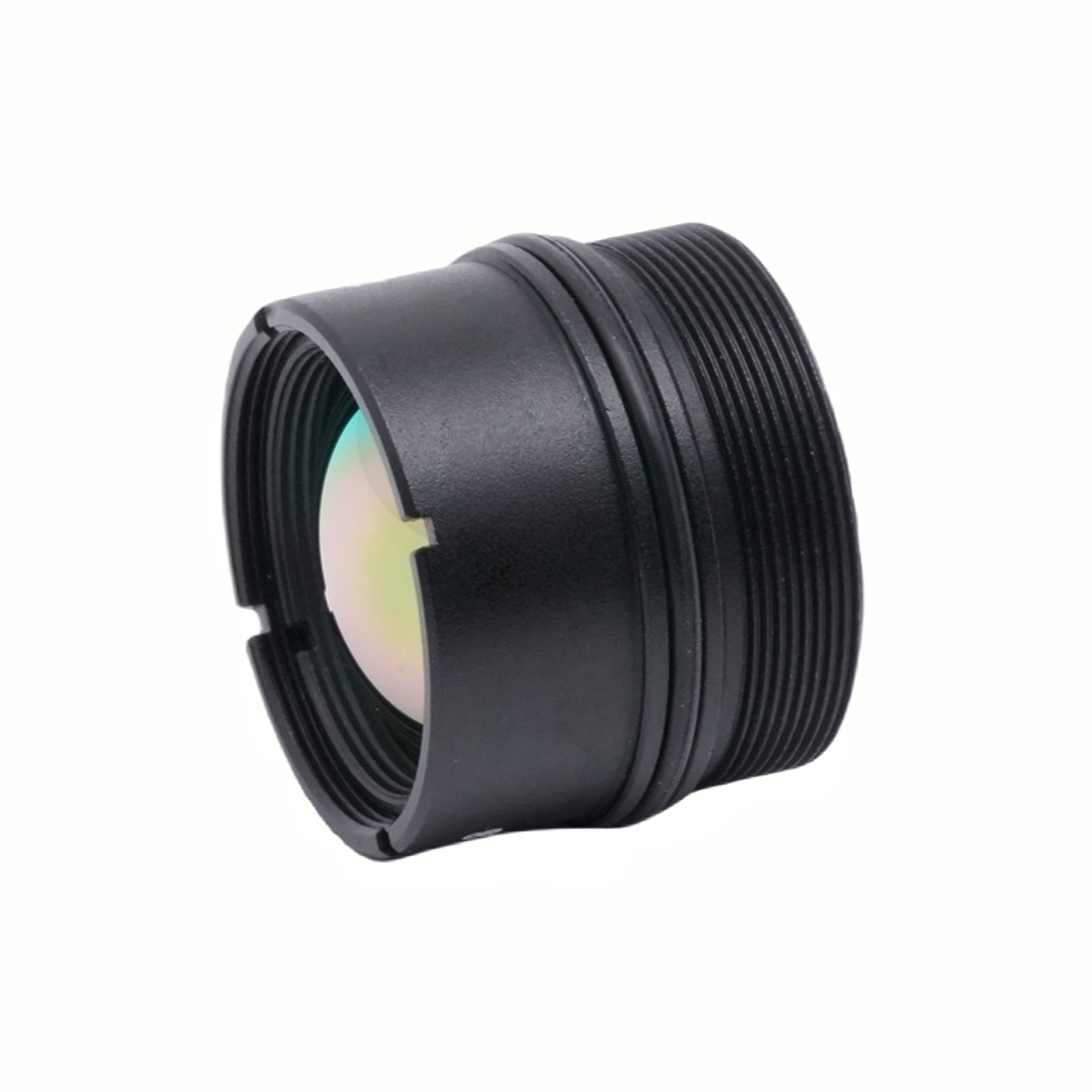

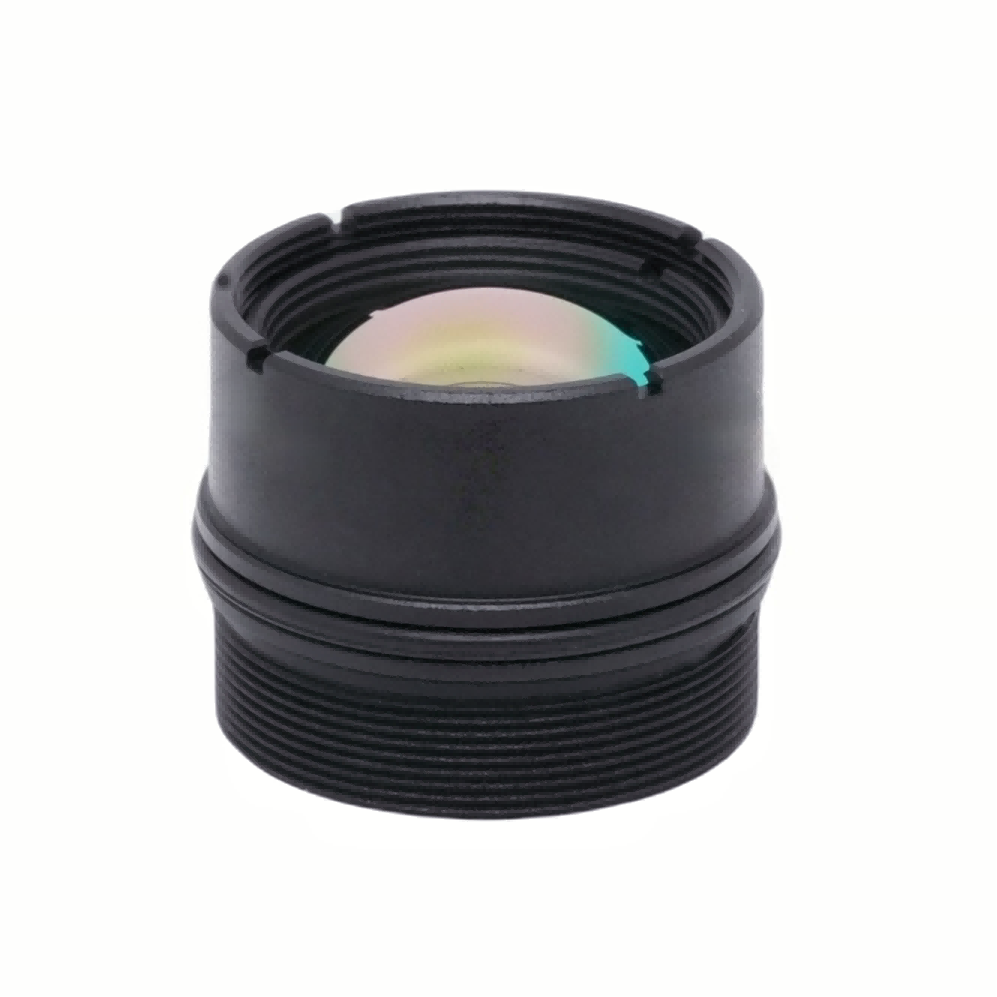

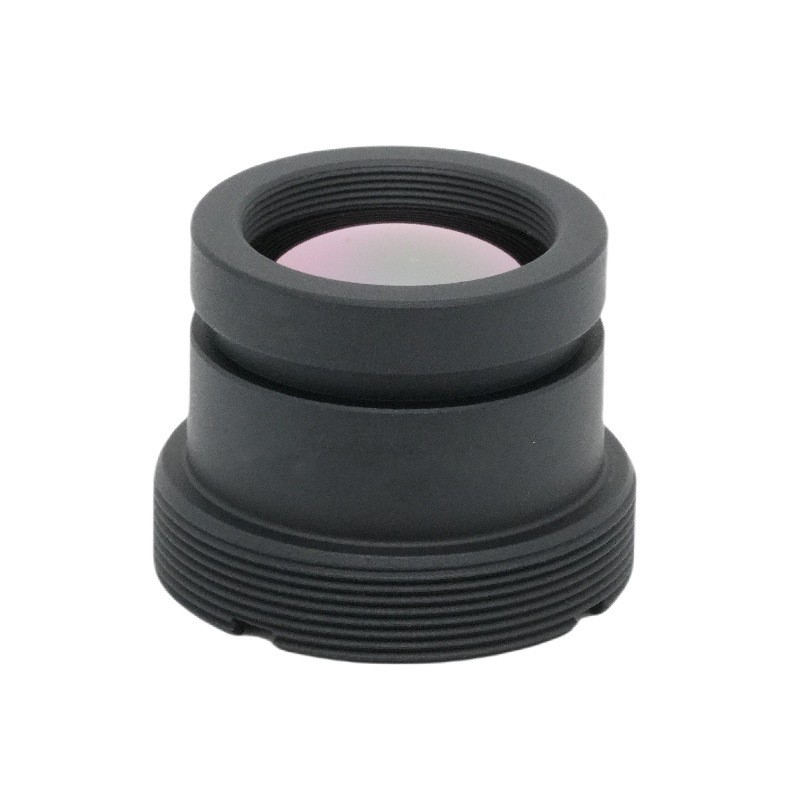

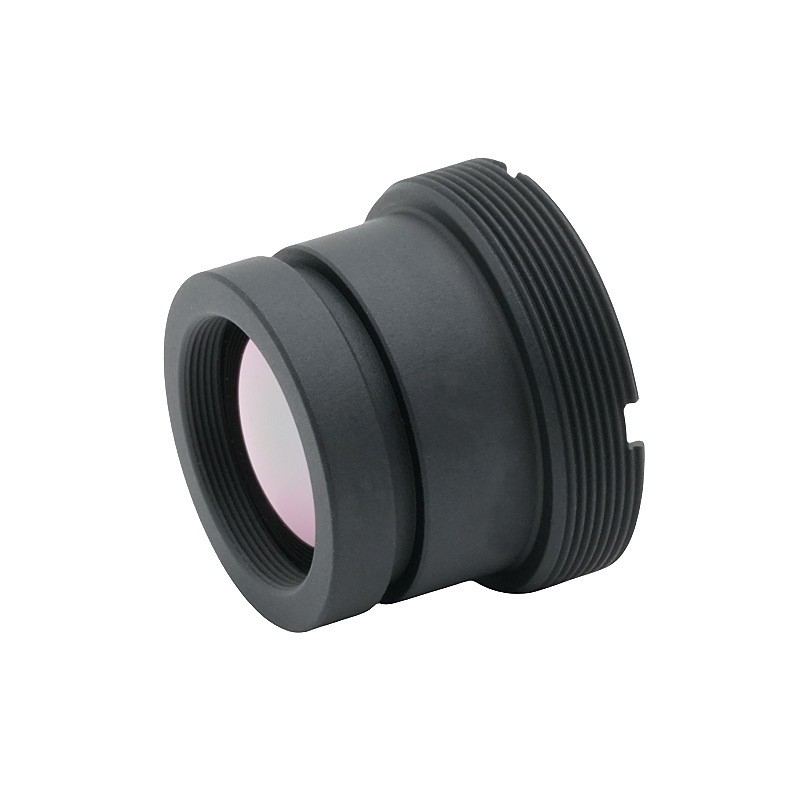

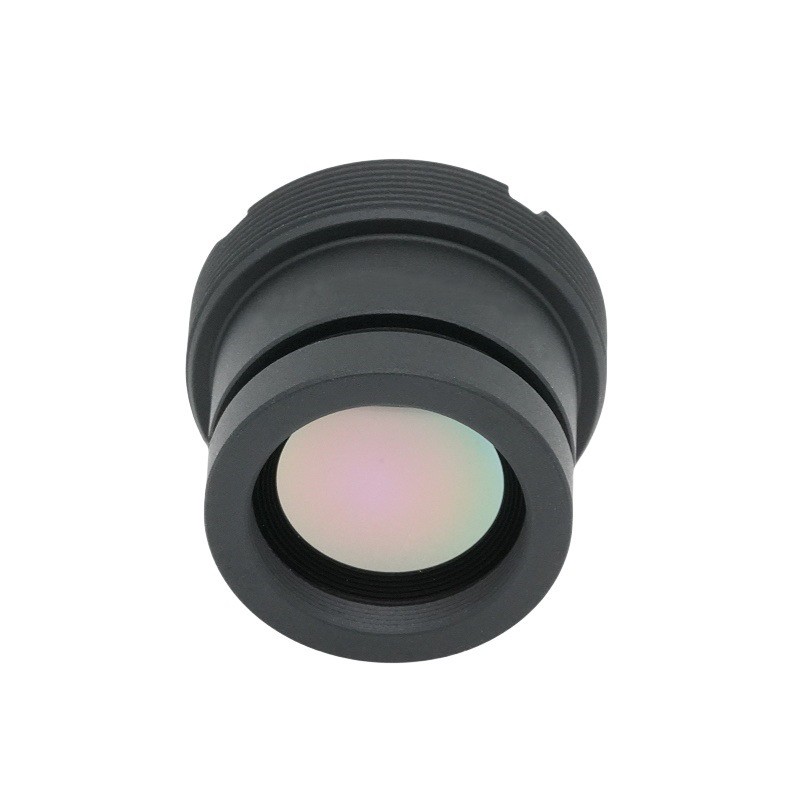

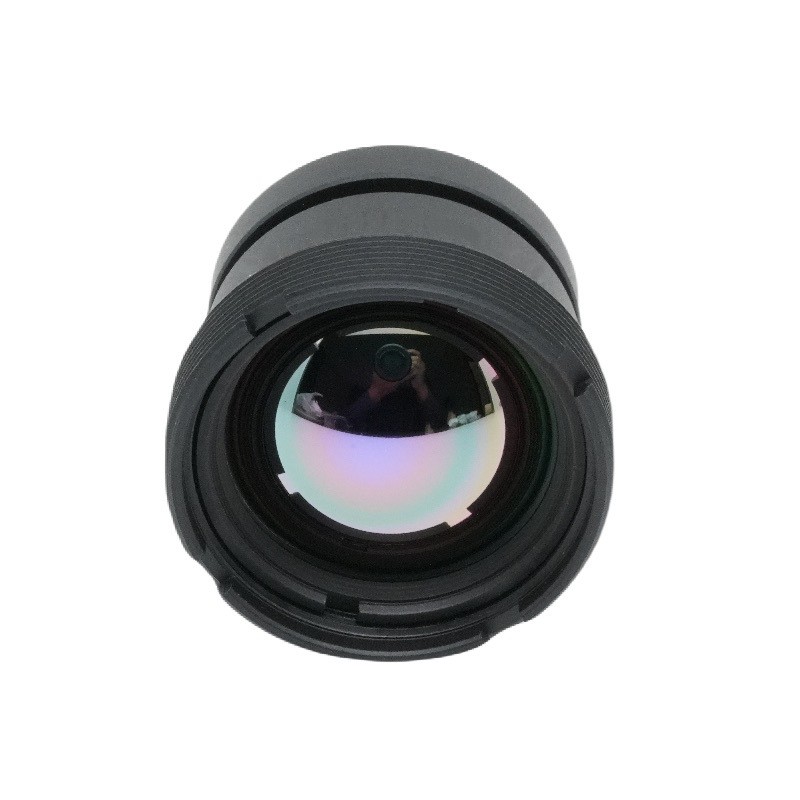

13 मिमी इन्फ्रारेड थर्मल लेंस

यह 13 मिमी F1.0 लेंस शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड द्वारा विकसित और आपूर्ति किया गया है। 8-12μm लंबी-तरंग अवरक्त स्पेक्ट्रम के लिए अनुकूलित, यह अनकूल्ड थर्मल लेंस 12μm पिक्सेल आकार के साथ 640×512 रिज़ॉल्यूशन से पूरी तरह मेल खाता है। तेज F1.0 एपर्चर के साथ, लेंस कम-कंट्रास्ट परिस्थितियों में स्पष्ट थर्मल छवियां देने के लिए कमजोर अवरक्त विकिरण को कुशलतापूर्वक कैप्चर करता है। IP67-रेटेड फ्रंट ऑप्टिकल तत्व और उजागर सतहों पर टिकाऊ एआर कोटिंग से सुसज्जित, यह थर्मल लेंस कठोर बाहरी वातावरण में स्थिर प्रदर्शन बनाए रखता है। यह -40℃ से +80℃ तक व्यापक ऑपरेटिंग तापमान अनुकूलनशीलता के साथ, 1 मीटर से अनंत तक फोकस रेंज का समर्थन करता है। कॉम्पैक्ट M20×0.5 माउंट इंटरफ़ेस के साथ डिज़ाइन किया गया, लेंस उच्च संप्रेषण और कम विरूपण को संतुलित करता है। शंघाई SLIK ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड वॉल्यूम थर्मल इमेजिंग डिवाइस एकीकरण के लिए लगातार ऑप्टिकल गुणवत्ता की गारंटी के लिए सख्त ऑप्टिकल अंशांकन लागू करता है।

जांच भेजें

उत्पाद वर्णन

विस्तृत उत्पाद विवरण

1. पैरामीटर

फोकल लंबाई और एपर्चर:अल्ट्रा-फास्ट F1.0 अपर्चर के साथ फिक्स्ड 13 मिमी फोकल लंबाई। बड़ा एपर्चर इन्फ्रारेड फोटॉन सेवन को अधिकतम करता है, जिससे थर्मल सेंसर के लिए सिग्नल-टू-शोर अनुपात में काफी सुधार होता है।

कार्य स्पेक्ट्रम:8-12μm लंबी-तरंग अवरक्त (LWIR), निष्क्रिय थर्मल पहचान के लिए प्राथमिक वायुमंडलीय ट्रांसमिशन विंडो।

डिटेक्टर संगतता:12μm पिक्सेल पिच के साथ 640×512 रिज़ॉल्यूशन डिटेक्टरों से मेल खाता है, जो मध्यम-श्रेणी के अवलोकन के लिए विकर्ण 40.7° दृश्य क्षेत्र (क्षैतिज: 32.6°, लंबवत: 26.3°) बनाता है।

यांत्रिक एवं पर्यावरणीय विशिष्टताएँ:आसान असेंबली के लिए M20×0.5 माउंट; सामने वाला तत्व IP67 प्रवेश सुरक्षा प्राप्त करता है। ऑपरेटिंग तापमान -40℃ ~ +80℃ तक रहता है, जो अत्यधिक ठंड और गर्म बाहरी परिदृश्यों के अनुकूल होता है। फोकस रेंज 1 मीटर से अनंत तक कवर करती है, जो निकट और दूर दोनों थर्मल लक्ष्यों का समर्थन करती है।

ऑप्टिकल इंडेक्स:≥86% समग्र संप्रेषण, ≥75% सापेक्ष रोशनी; विरूपण ≤-1.5% के भीतर नियंत्रित किया गया। एक्सपोज़्ड ऑप्टिक्स सतह परावर्तन हानि को कम करने के लिए एंटी-रिफ्लेक्शन (एआर) कोटिंग अपनाते हैं।

पैरामीटर	कीमत
फोकल लम्बाई	13 मिमी
एफ/#	एफ1.0
संगत डिटेक्टर	640×512, 12μm
एक्सपोज़्ड ऑप्टिक्स कोटिंग	एआर
देखने के क्षेत्र	40.7°(डी) × 32.6°(एच) × 26.3°(वी)
फोकस रेंज	1 मी ~ ∞
परिचालन तापमान	-40°C ~ +80°C
सापेक्ष रोशनी	≥ 75%
विरूपण	≤ -1.5%
संचरण	≥ 86%
पर्वत	एम20 × 0.5
फ्रंट एलिमेंट इनग्रेस प्रोटेक्शन रेटिंग	आईपी67
वेवलेंथ	8 ~ 12μm

2. प्रदर्शन लाभ

बेहतर कम रोशनी वाली थर्मल संवेदनशीलता:F1.0 का बड़ा एपर्चर धीमे F-नंबर इंफ्रारेड लेंस की तुलना में कहीं अधिक इंफ्रारेड ऊर्जा एकत्र करता है, जिससे लंबी पहचान दूरी पर छवि स्पष्टता बढ़ती है।

Eउत्कृष्ट ऑप्टिकल एकरूपता:उच्च सापेक्ष रोशनी पूरे छवि फ्रेम में अंधेरे कोनों से बचते हुए लगातार चमक सुनिश्चित करती है। कम विरूपण माप और पहचान के लिए वास्तविक लक्ष्य ज्यामिति को बरकरार रखता है।

उच्च वर्णक्रमीय दक्षता:एआर कोटिंग प्लस ≥86% संप्रेषण अवरक्त ऊर्जा हानि को कम करता है, बिना कूल्ड थर्मल डिटेक्टरों की क्षमता को पूरी तरह से जारी करता है।

मजबूत पर्यावरणीय अनुकूलनशीलता:IP67 फ्रंट लेंस वाटरप्रूफ और डस्टप्रूफ डिज़ाइन कई इंस्टॉलेशन के लिए अतिरिक्त बाहरी सुरक्षात्मक खिड़कियों की आवश्यकता को समाप्त करता है। व्यापक तापमान रेंज अत्यधिक परिवेश के तापमान के तहत डिफोकस और प्रदर्शन बदलाव को रोकती है।

कॉम्पैक्ट एकीकरण अनुकूल:मानक M20×0.5 माउंट सिस्टम भागीदारों द्वारा विकसित लघु थर्मल कैमरों में निर्बाध एकीकरण को सक्षम बनाता है।

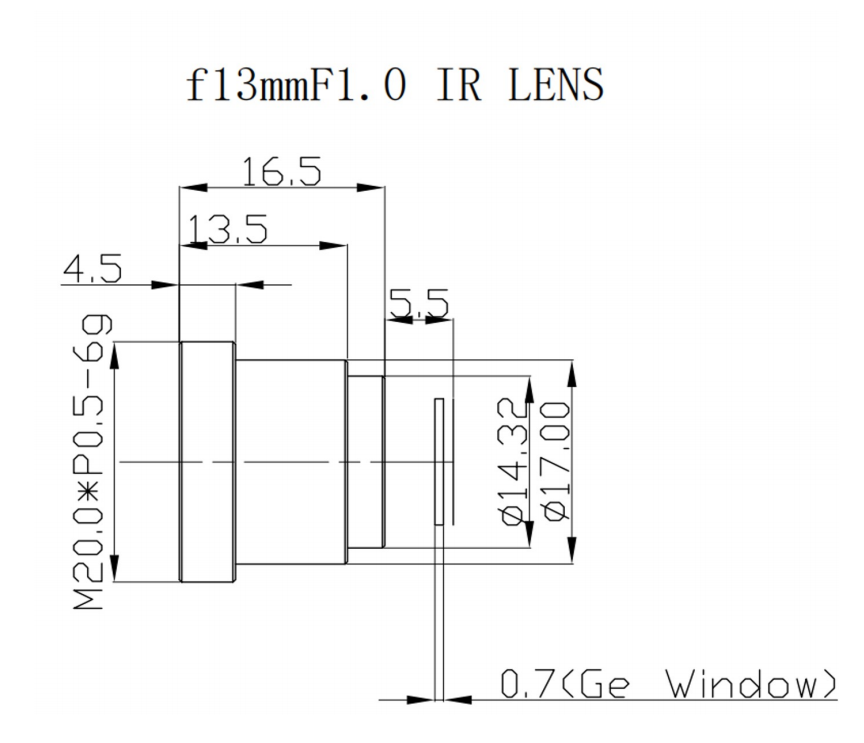

13mm Infrared Thermal Lens

3.आवेदन फ़ील्ड

सीमा सुरक्षा एवं परिधि निगरानी:दिन और रात घुसपैठ का पता लगाने के लिए आउटडोर थर्मल मॉनिटरिंग।

औद्योगिक पूर्वानुमानित रखरखाव:बिजली उपकरण, मशीनरी और पाइपलाइनों के ओवरहीटिंग दोषों का पता लगाएं।

ऑटोमोटिव थर्मल विजन:आफ्टरमार्केट इन्फ्रारेड नाइट विजन ड्राइविंग सहायता प्रणाली।

मानवरहित प्रणालियाँ:छोटे यूएवी के लिए थर्मल पेलोड, खोज और बचाव के लिए मानव रहित जमीनी वाहन।

आग की रोकथाम एवं वन निगरानी:छिपे हुए अग्नि स्रोतों की शीघ्र पहचान।

भवन ऊर्जा लेखापरीक्षा:गर्मी के नुकसान, वायु रिसाव और इन्सुलेशन दोषों के लिए थर्मल निरीक्षण।

समुद्री निगरानी:कोहरे की स्थिति में दिन-रात समुद्री लक्ष्य का पता लगाना।

शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड विश्व स्तर पर थर्मल इमेजिंग निर्माताओं की बड़े पैमाने पर उत्पादन मांगों को पूरा करने के लिए मानकीकृत गुणवत्ता नियंत्रण और अनुकूलन योग्य सेवा समर्थन के साथ एलडब्ल्यूआईआर थर्मल लेंस की यह श्रृंखला प्रदान करता है।
