थर्मल इमेजिंग लेंस कैसे निर्दिष्ट करें: 7 पैरामीटर्स खरीदारों को पुष्टि करनी चाहिए

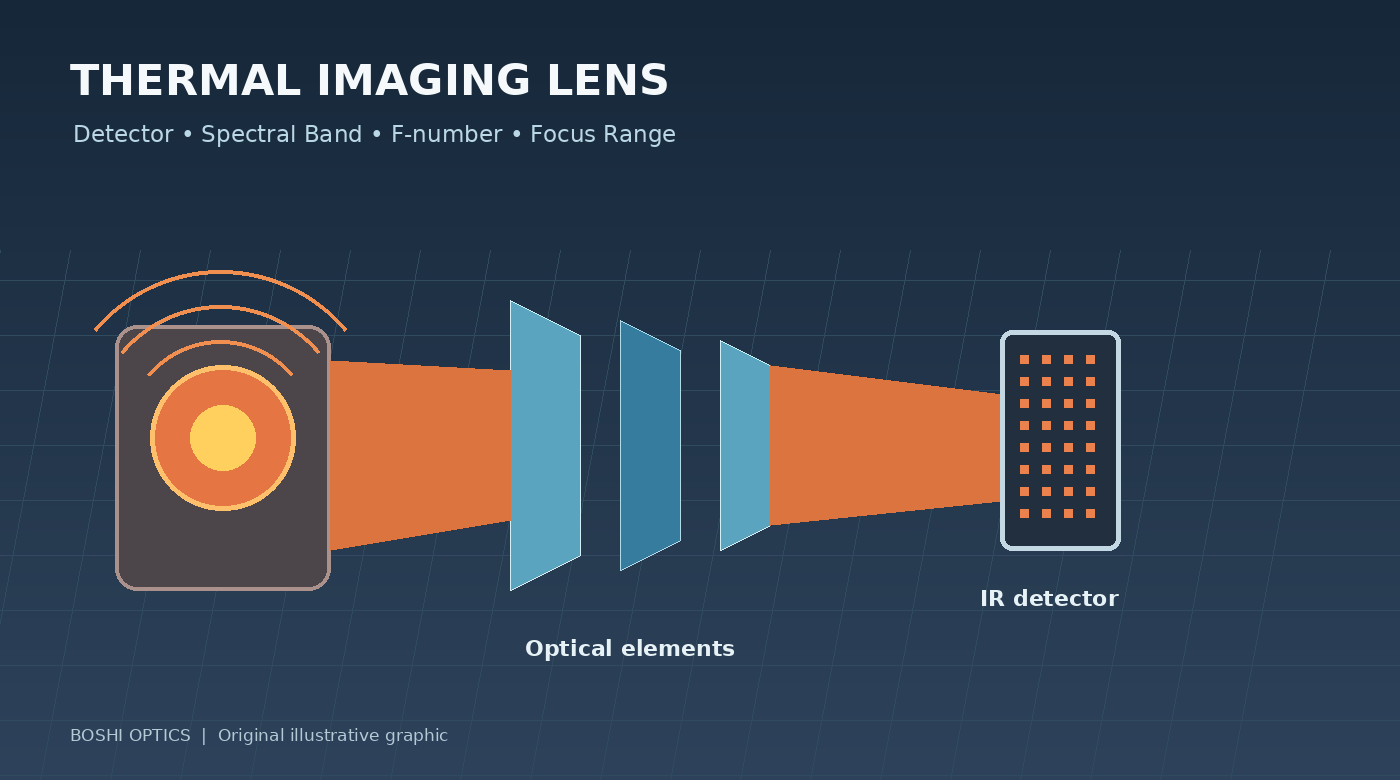

एक थर्मल कैमरा पारंपरिक दृश्य-प्रकाश कैमरे की तरह एक छवि नहीं बनाता है। यह एक परिभाषित वर्णक्रमीय बैंड के भीतर अवरक्त विकिरण का पता लगाता है और प्राप्त सिग्नल को थर्मल छवि में परिवर्तित करता है। लेंस को उस तरंग दैर्ध्य रेंज के लिए डिज़ाइन किया जाना चाहिए और डिटेक्टर और इच्छित अनुप्रयोग से मेल खाना चाहिए।

खरीदारों के लिए, चुनौती यह है कि एक थर्मल लेंस विनिर्देश में कई पैरामीटर शामिल हो सकते हैं जो परिचित लगते हैं - फोकल लंबाई, एफ-नंबर, देखने का क्षेत्र और फोकस रेंज - साथ ही ऐसी आवश्यकताएं जो इन्फ्रारेड इमेजिंग के लिए विशिष्ट हैं। अकेले फोकल लंबाई के आधार पर लेंस का चयन करने से ऐसी असेंबली हो सकती है जो अपेक्षित कवरेज, संवेदनशीलता या यांत्रिक फिट प्रदान नहीं करती है।

यह मार्गदर्शिका सोर्सिंग करते समय पुष्टि करने योग्य सात मापदंडों की रूपरेखा प्रस्तुत करती हैथर्मल इमेजिंग लेंससुरक्षा, औद्योगिक निगरानी, ​​निरीक्षण, या अन्य अवरक्त अनुप्रयोगों के लिए।

1. डिटेक्टर प्रारूप और पिक्सेल पिच की पुष्टि करें

जब भी संभव हो डिटेक्टर मॉडल से शुरुआत करें। कम से कम, डिटेक्टर रिज़ॉल्यूशन, सक्रिय क्षेत्र और पिक्सेल पिच की पहचान करें। सामान्य थर्मल डिटेक्टर कॉन्फ़िगरेशन में अलग-अलग पिक्सेल गणना और पिक्सेल पिच शामिल होते हैं, और लेंस को डिटेक्टर के लिए उपयुक्त छवि सर्कल और ऑप्टिकल प्रदर्शन प्रदान करना चाहिए।

पिक्सेल पिच आसन्न डिटेक्टर पिक्सेल के बीच का अंतर है। यह उस स्थानिक विवरण के लिए प्रासंगिक है जिसे सिस्टम नमूना कर सकता है, लेकिन यह स्वतंत्र रूप से अंतिम छवि रिज़ॉल्यूशन निर्धारित नहीं करता है। ऑप्टिकल प्रदर्शन, फोकस, सिग्नल प्रोसेसिंग, वायुमंडलीय स्थितियां और लक्ष्य कंट्रास्ट भी मायने रखते हैं।

एक डिटेक्टर प्रारूप के लिए डिज़ाइन किया गया लेंस एक बड़े सक्रिय क्षेत्र को कवर नहीं कर सकता है। इसके विपरीत, एक लेंस भौतिक रूप से डिटेक्टर को कवर कर सकता है लेकिन किनारों पर आवश्यक छवि गुणवत्ता प्रदान करने में विफल रहता है।

कोटेशन का अनुरोध करते समय, सटीक डिटेक्टर मॉडल या उसकी डेटाशीट प्रदान करें। यह ऑप्टिकल आपूर्तिकर्ता को अकेले "640 × 512 थर्मल कैमरा" जैसे विवरण पर भरोसा करने के बजाय संगतता का मूल्यांकन करने की अनुमति देता है।

2. वर्णक्रमीय बैंड और ऑप्टिकल सामग्री निर्दिष्ट करें

थर्मल इमेजिंग लेंस को डिटेक्टर और एप्लिकेशन से संबंधित अवरक्त विकिरण संचारित करना चाहिए। लॉन्ग-वेव इंफ्रारेड (एलडब्ल्यूआईआर) बैंड आमतौर पर थर्मल इमेजिंग सिस्टम से जुड़ा होता है, लेकिन आवश्यक वर्णक्रमीय रेंज की पुष्टि अनुमान के बजाय डिटेक्टर और सिस्टम विनिर्देश से की जानी चाहिए।

दृश्य-प्रकाश कैमरों के लिए उपयुक्त ऑप्टिकल सामग्री प्रत्येक अवरक्त तरंग दैर्ध्य के लिए स्वचालित रूप से उपयुक्त नहीं होती है। इच्छित वर्णक्रमीय बैंड के लिए सामग्री संचरण, कोटिंग्स, सतह संरक्षण और पर्यावरणीय आवश्यकताओं पर विचार किया जाना चाहिए।

आवश्यक तरंग दैर्ध्य रेंज को स्पष्ट करें और क्या लेंस में एंटी-रिफ्लेक्शन कोटिंग या सुरक्षात्मक फ्रंट तत्व शामिल होना चाहिए। यदि कैमरा बाहर संचालित होगा, तो पूछें कि उजागर ऑप्टिकल सतह कैसे सुरक्षित है और सफाई या हैंडलिंग प्रतिबंध क्या लागू होते हैं।

यह न मानें कि "इन्फ्रारेड लेंस" एकल विनिमेय उत्पाद श्रेणी का वर्णन करता है। निकट-अवरक्त इमेजिंग और लंबी-तरंग थर्मल इमेजिंग की ऑप्टिकल आवश्यकताएं अलग-अलग होती हैं। सटीक बैंड उन पहले विवरणों में से एक है जिसकी आपूर्तिकर्ता को पुष्टि करनी चाहिए।

3. लक्ष्य दूरी और कवरेज के आधार पर फोकल लंबाई चुनें

फोकल लंबाई और डिटेक्टर आयाम मिलकर देखने के कोणीय क्षेत्र को निर्धारित करते हैं। व्यावहारिक रूप से, चुनाव इस बात पर निर्भर करता है कि कैमरे को दृश्य का कितना भाग कवर करना होगा और लक्ष्य कितना दूर होगा।

एक छोटी फोकल लंबाई आम तौर पर एक ही डिटेक्टर पर व्यापक दृश्य क्षेत्र प्रदान करती है, जो क्षेत्र की निगरानी के लिए उपयोगी हो सकती है। लंबी फोकल लंबाई दृश्य को संकीर्ण कर देती है और दूर के लक्ष्य पर अधिक पिक्सेल रख सकती है, बशर्ते ऑप्टिकल सिस्टम और वायुमंडलीय स्थितियाँ आवश्यक विवरण का समर्थन करती हों।

फोकल लंबाई का चयन करने से पहले, लक्ष्य दूरी, लक्ष्य आकार, आवश्यक क्षैतिज और ऊर्ध्वाधर कवरेज को परिभाषित करें, और क्या कैमरे को निकट और दूर दोनों वस्तुओं का निरीक्षण करना चाहिए। एक साधारण दृश्य आरेख अक्सर सहायक होता है।

यदि सिस्टम को ज्ञात दूरी पर एक छोटी वस्तु का पता लगाना चाहिए, तो सवाल केवल यह नहीं है कि लक्ष्य छवि में दिखाई देता है या नहीं। यह है कि क्या लक्ष्य इच्छित पहचान या माप कार्य के लिए पर्याप्त कंट्रास्ट के साथ पर्याप्त डिटेक्टर पिक्सल पर कब्जा कर लेता है। इसके लिए केवल फोकल-लंबाई गणना के बजाय सिस्टम-स्तरीय मूल्यांकन की आवश्यकता हो सकती है।

4. एफ-नंबर और उसके ट्रेड-ऑफ को समझें

एफ-नंबर फोकल लंबाई और प्रभावी एपर्चर व्यास के बीच के अनुपात का वर्णन करता है। थर्मल इमेजिंग में, कम एफ-नंबर ऑप्टिकल सिस्टम को अधिक विकिरण एकत्र करने में मदद कर सकता है, जो कम-विपरीत लक्ष्यों का पता लगाने या सीमित एकीकरण समय के साथ काम करते समय मूल्यवान हो सकता है।

हालाँकि, कम एफ-नंबर एक सार्वभौमिक समाधान नहीं है। ऑप्टिकल डिज़ाइन जटिलता, विपथन नियंत्रण, लेंस आकार, लागत, फोकस सहनशीलता और पूरे क्षेत्र में छवि गुणवत्ता पर भी विचार किया जाना चाहिए। डिटेक्टर, इलेक्ट्रॉनिक्स, अंशांकन प्रक्रिया और परिचालन स्थितियां अंतिम थर्मल छवि को प्रभावित करती हैं।

उम्मीदवार लेंस की तुलना करते समय, आवश्यक वर्णक्रमीय बैंड, डिटेक्टर, फोकल लंबाई और दृश्य क्षेत्र के साथ एफ-नंबर की पुष्टि करें। यह जांचे बिना एपर्चर आंकड़ों की तुलना करने से बचें कि उत्पाद समान सिस्टम आवश्यकताओं के लिए हैं या नहीं।

उपयुक्त एपर्चर वह है जो परियोजना के आकार, लागत और विनिर्माण बाधाओं के भीतर संवेदनशीलता और छवि-गुणवत्ता लक्ष्यों को पूरा करता है।

5. फोकस रेंज और न्यूनतम कार्य दूरी को परिभाषित करें

थर्मल कैमरे का उपयोग लंबी दूरी की निगरानी, ​​करीबी निरीक्षण या दोनों के संयोजन के लिए किया जा सकता है। इसलिए आवश्यक फोकस रेंज को स्पष्ट रूप से बताया जाना चाहिए।

कुछ एप्लिकेशन अनंत पर या उसके निकट ध्यान केंद्रित करते हैं, जबकि अन्य को कम दूरी पर उपकरण या घटकों का निरीक्षण करने की आवश्यकता होती है। एक रेंज के लिए अनुकूलित लेंस दूसरी रेंज में स्वीकार्य प्रदर्शन नहीं दे सकता है। असेंबली का चयन करने से पहले न्यूनतम फोकस दूरी, फोकसिंग तंत्र और फोकस समायोजन की संभावना की पुष्टि की जानी चाहिए।

यदि कैमरा एक सुरक्षात्मक विंडो के पीछे स्थापित किया जाएगा, तो विंडो को सिस्टम चर्चा में शामिल करें। इसकी सामग्री, मोटाई और प्लेसमेंट, वर्णक्रमीय बैंड और डिज़ाइन के आधार पर ट्रांसमिशन या ऑप्टिकल प्रदर्शन को प्रभावित कर सकते हैं।

निकटतम और सबसे दूर लक्ष्य दूरी प्रदान करें, और पहचानें कि फोकस क्षेत्र में समायोज्य होना चाहिए या असेंबली के दौरान तय होना चाहिए। ये विवरण ओईएम उपकरणों के लिए विशेष रूप से महत्वपूर्ण हैं जहां लेंस को एक सीलबंद या कॉम्पैक्ट आवास में एकीकृत किया जाएगा।

6. फ़ील्ड-ऑफ़-व्यू, विरूपण और छवि कवरेज की पुष्टि करें

एक थर्मल लेंस का मूल्यांकन दृश्य के आवश्यक क्षेत्र और डिटेक्टर के उस हिस्से के लिए किया जाना चाहिए जो प्रयोग करने योग्य रहना चाहिए। नाममात्र कोण चित्र का केवल एक भाग है।

पूरे क्षेत्र में सापेक्ष रोशनी, विरूपण और ऑप्टिकल प्रदर्शन इस बात को प्रभावित कर सकते हैं कि लक्ष्य केंद्र से किनारों तक लगातार कैसे दिखाई देते हैं। माप, ट्रैकिंग, या स्वचालित विश्लेषण से जुड़े अनुप्रयोगों के लिए, विरूपण व्यवहार और अंशांकन विशेष रूप से महत्वपूर्ण हो सकते हैं।

यदि कैमरे को किसी विशिष्ट गलियारे, मशीन, विद्युत कैबिनेट, या बाहरी क्षेत्र को कवर करने की आवश्यकता है, तो दृश्य आयाम और कैमरे से लक्ष्य की दूरी प्रदान करें। जब एप्लिकेशन में एक परिभाषित पहलू अनुपात होता है, तो न केवल विकर्ण मान, बल्कि क्षैतिज और ऊर्ध्वाधर दृश्य क्षेत्र के लिए पूछें।

यह भी स्पष्ट करें कि क्या कैमरे का उपयोग गुणात्मक अवलोकन, स्वचालित पहचान या तापमान माप के लिए किया जाएगा। ये कार्य संपूर्ण इमेजिंग सिस्टम पर अलग-अलग मांगें रख सकते हैं। एक लेंस विनिर्देश को इच्छित परिणाम से जोड़ा जाना चाहिए, न कि केवल ऑप्टिकल संख्याओं की सूची से।

7. पर्यावरण, यांत्रिक और उत्पादन आवश्यकताओं की जाँच करें

थर्मल इमेजिंग लेंस का उपयोग अक्सर मांग वाले वातावरण में किया जाता है, जिसमें बाहरी निगरानी, ​​​​औद्योगिक निरीक्षण और व्यापक तापमान रेंज में काम करने वाले उपकरण शामिल हैं। अपेक्षित ऑपरेटिंग तापमान, नमी जोखिम, कंपन, धूल संरक्षण और किसी भी प्रासंगिक सीलिंग आवश्यकताओं को निर्दिष्ट करें।

यांत्रिक एकीकरण भी समान ध्यान देने योग्य है। माउंटिंग इंटरफ़ेस, लेंस व्यास, कुल ट्रैक लंबाई, डिटेक्टर स्थिति, उपलब्ध स्थान और फोकस समायोजन विधि की पुष्टि करें। यदि डिज़ाइन में एक सुरक्षात्मक सामने वाला तत्व या खिड़की शामिल है, तो इसकी भूमिका और आवश्यक गुणों को स्पष्ट करें।

ओईएम परियोजनाओं के लिए, अपेक्षित प्रोटोटाइप मात्रा, अनुमानित वार्षिक मात्रा, लक्ष्य इकाई लागत और परियोजना अनुसूची प्रदान करें। ये व्यावसायिक इनपुट आपूर्तिकर्ता को यह निर्धारित करने में मदद करते हैं कि एक मानक लेंस उपयुक्त है या एक अनुकूलित डिज़ाइन का मूल्यांकन किया जाना चाहिए।

अंत में, परिभाषित करें कि नमूनों का मूल्यांकन कैसे किया जाएगा। डिटेक्टर, लेंस, अंशांकन और परीक्षण वातावरण इच्छित उपयोग के अनुरूप होना चाहिए। बड़े पैमाने पर उत्पादन अनुमोदन से पहले परीक्षण दूरी, फोकस प्रक्रिया, लक्ष्य की स्थिति और स्वीकृति मानदंड पर सहमत हों।

निष्कर्ष: संपूर्ण थर्मल इमेजिंग सिस्टम निर्दिष्ट करें

थर्मल इमेजिंग लेंस चुनने के लिए फोकल लंबाई या एफ-नंबर के मिलान से अधिक की आवश्यकता होती है। डिटेक्टर प्रारूप, पिक्सेल पिच, स्पेक्ट्रल बैंड, देखने का क्षेत्र, फोकस रेंज, ऑप्टिकल प्रदर्शन, यांत्रिक बाधाएं और ऑपरेटिंग वातावरण सभी प्रभावित करते हैं कि लेंस उपयुक्त है या नहीं।

एक संपूर्ण डिटेक्टर डेटाशीट, लक्ष्य-दूरी की जानकारी, दृश्य आवश्यकताएं और यांत्रिक ड्राइंग "थर्मल लेंस" के लिए एक संक्षिप्त अनुरोध की तुलना में मूल्यांकन के लिए बहुत मजबूत आधार प्रदान करते हैं।

बोशी ऑप्टिक्स, का हिस्साशंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड, इमेजिंग अनुप्रयोगों के लिए ऑप्टिकल उत्पाद प्रदान करता है, जिसमें थर्मल इमेजिंग लेंस विकल्प और अनुकूलित ऑप्टिकल विकास शामिल हैं। यदि आप एक नए थर्मल कैमरे के लिए लेंस खरीद रहे हैं, तो डिटेक्टर मॉडल, स्पेक्ट्रल बैंड, दृश्य का आवश्यक क्षेत्र, फोकस रेंज और उपलब्ध यांत्रिक आयाम साझा करें।

हमारा अन्वेषण करेंथर्मल इमेजिंग लेंस उत्पादऔरअनुकूलित ऑप्टिकल समाधान , या के माध्यम से हमसे संपर्क करेंबोशी ऑप्टिक्स वेबसाइट आपके आवेदन पर चर्चा करने के लिए.
