अपने एप्लिकेशन के लिए एंडोस्कोप लेंस कैसे चुनें

एंडोस्कोप लेंस का काम कठिन होता है। छवि बनाते समय इसे एक संकीर्ण उपकरण में फिट होना चाहिए जो कम दूरी पर उपयोगी हो, अक्सर ऐसे स्थान पर जहां प्रकाश और स्थिति सख्त रूप से सीमित होती है।

इसलिए एंडोस्कोप लेंस चुनना केवल सबसे छोटे उपलब्ध व्यास या दृश्य के सबसे बड़े क्षेत्र को चुनने का मामला नहीं है। एक लेंस जो व्यापक दृश्य कैप्चर करता है वह प्रति ऑब्जेक्ट कम विवरण दिखा सकता है। किसी विशेष कार्य दूरी के लिए अनुकूलित डिज़ाइन किसी अधिक निकट या दूर की वस्तु को स्वीकार्य फोकस में नहीं रख सकता है। यांत्रिक सीमाएँ डिज़ाइनर के लिए उपलब्ध ऑप्टिकल कॉन्फ़िगरेशन को भी प्रतिबंधित कर सकती हैं।

चाहे एप्लिकेशन मेडिकल इमेजिंग हो, औद्योगिक निरीक्षण हो, या आंतरिक विज़ुअलाइज़ेशन का कोई अन्य रूप हो, सबसे अच्छा प्रारंभिक बिंदु यह परिभाषित करना है कि कैमरे को क्या दिखाना चाहिए और किन परिस्थितियों में।

1. निरीक्षण कार्य और लक्ष्य को परिभाषित करें

एंडोस्कोप को क्या निरीक्षण करने की आवश्यकता है, इसका वर्णन करके प्रारंभ करें। क्या लक्ष्य खरोंच के लिए सतह का निरीक्षण करना, गुहा की जांच करना, छोटी विशेषता की पहचान करना या आंतरिक स्थान का सामान्य दृश्य प्रदान करना है? लक्ष्य और कार्य यह निर्धारित करते हैं कि कौन सी छवि विशेषताएँ सबसे अधिक मायने रखती हैं।

एक दोष-निरीक्षण प्रणाली के लिए, सबसे व्यापक संभव दृश्य को कैप्चर करने की तुलना में छोटे विवरणों को अलग करने की क्षमता अधिक महत्वपूर्ण हो सकती है। किसी गुहा या पाइप के माध्यम से नेविगेशन के लिए, व्यापक कवरेज उपयोगी हो सकता है। कुछ अनुप्रयोगों को दोनों की आवश्यकता होती है, जिसके लिए समझौता या एक अलग कैमरा आर्किटेक्चर की आवश्यकता हो सकती है।

लक्ष्य सामग्री और सतह का भी वर्णन करें। अत्यधिक परावर्तक, पारदर्शी, गहरे रंग की या बनावट वाली वस्तुएं एक ही रोशनी में अलग-अलग व्यवहार कर सकती हैं। यदि एंडोस्कोप किसी तरल पदार्थ में या किसी सुरक्षात्मक खिड़की के पीछे काम करेगा, तो इसका पहले ही उल्लेख करें; ऑप्टिकल पथ आवश्यक रूप से सामान्य वायु-आधारित सेटअप के बराबर नहीं है।

लक्ष्य की तस्वीरें, उपलब्ध स्थान का एक स्केच, और स्वीकार्य बनाम अस्वीकार्य छवियों के उदाहरण अकेले एक संक्षिप्त विवरण की तुलना में अक्सर अधिक सहायक होते हैं।

2. देखने का क्षेत्र: लेंस कितना देख सकता है?

देखने का क्षेत्र (FOV) लेंस द्वारा कैप्चर किए गए दृश्य की कोणीय सीमा को इंगित करता है। एंडोस्कोप अनुप्रयोगों में, एक विस्तृत FOV उपयोगकर्ता को उपकरण को ज्यादा हिलाए बिना आसपास के क्षेत्र को और अधिक देखने में मदद कर सकता है।

हालाँकि, व्यापक कवरेज स्वचालित रूप से बेहतर नहीं है। जब सेंसर रिज़ॉल्यूशन स्थिर रहता है, तो एक बड़ा दृश्य एक छोटी सुविधा में कम पिक्सेल छोड़ सकता है। बहुत चौड़े कोण वाले डिज़ाइन भी विकृति ला सकते हैं, जो दृश्य अभिविन्यास के लिए स्वीकार्य हो सकता है लेकिन जब ज्यामिति का सटीक मूल्यांकन किया जाना चाहिए तो यह कम उपयुक्त होता है।

FOV निर्दिष्ट करते समय, स्पष्ट करें कि क्या आवश्यकता क्षैतिज, ऊर्ध्वाधर या विकर्ण है। सेंसर प्रारूप या मॉडल बताएं, क्योंकि एक ही लेंस विभिन्न सेंसर आयामों के साथ अलग-अलग कवरेज उत्पन्न कर सकता है। यदि किसी लक्ष्य को छवि के भीतर एक निर्धारित दूरी पर फिट होना चाहिए, तो लक्ष्य आयाम और कार्य दूरी भी प्रदान करें।

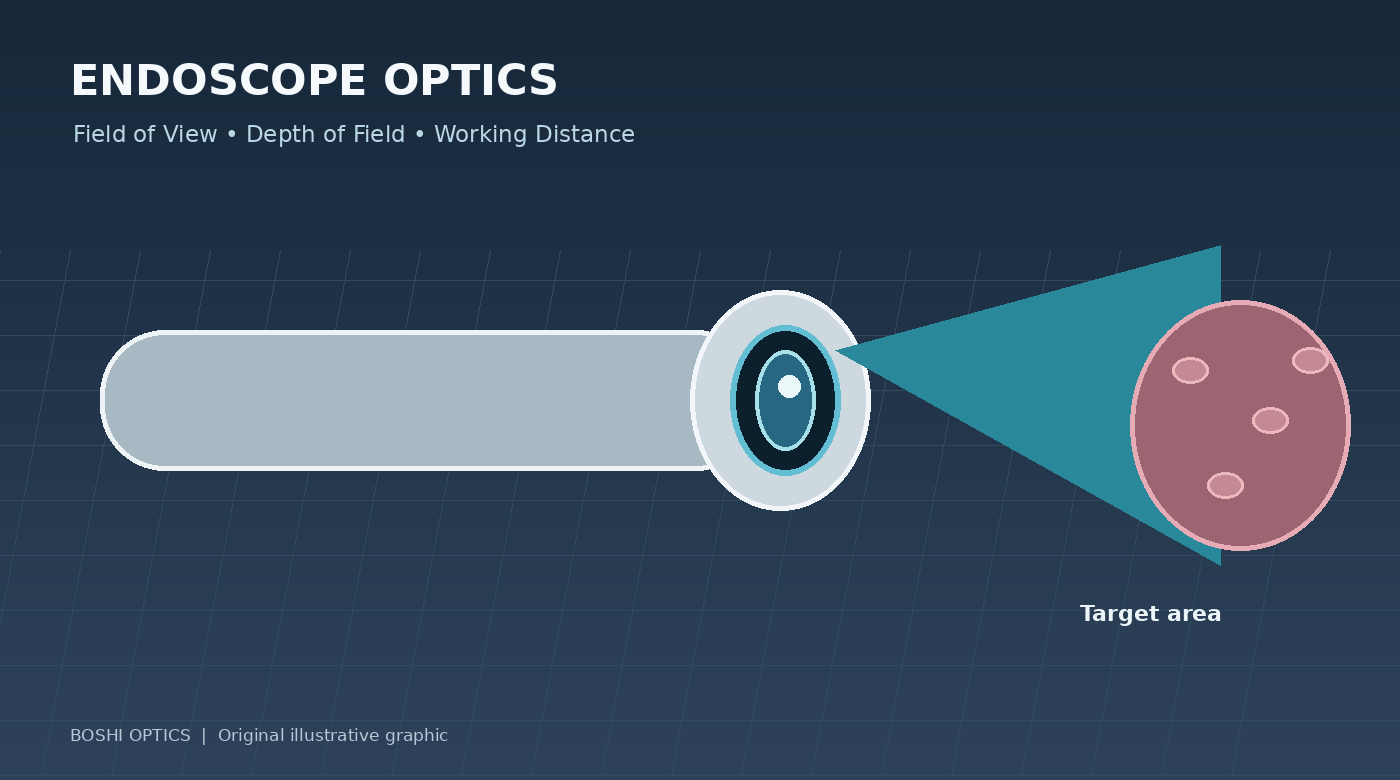

लेंस टिप, लक्ष्य और आवश्यक दृश्य क्षेत्र दिखाने वाला एक सरल चित्र ऑप्टिकल डिजाइनर को यह निर्धारित करने में मदद कर सकता है कि दृश्य का प्रस्तावित क्षेत्र उपयुक्त है या नहीं।

3. क्षेत्र की गहराई और कार्य दूरी जुड़ी हुई है

कार्य दूरी लेंस या लक्ष्य से स्पष्ट रूप से निर्दिष्ट संदर्भ बिंदु की दूरी है। क्षेत्र की गहराई (डीओएफ) वस्तु की दूरी की सीमा का वर्णन करती है जिस पर छवि परिभाषित परिस्थितियों में स्वीकार्य रूप से तेज रहती है।

इन दोनों मापदंडों पर एक साथ चर्चा की जानी चाहिए। एक संकीर्ण दूरी सीमा के लिए अनुकूलित लेंस इच्छित निरीक्षण बिंदु पर मजबूत विवरण प्रदान कर सकता है लेकिन जब लक्ष्य करीब या दूर चला जाता है तो यह कम उपयोगी हो जाता है। क्षेत्र की एक बड़ी गहराई दूरी भिन्नता के प्रति सहनशीलता में सुधार कर सकती है, हालांकि परिणाम ऑप्टिकल डिजाइन, एपर्चर, सेंसर रिज़ॉल्यूशन और स्वीकार्य तीखेपन को परिभाषित करने के लिए उपयोग किए जाने वाले मानदंडों पर निर्भर करता है।

एंडोस्कोप के लिए, यह नाममात्र कार्य दूरी, निकटतम अपेक्षित लक्ष्य दूरी और सबसे दूर की दूरी प्रदान करने में सहायक है जो प्रयोग योग्य बनी रहनी चाहिए। यदि उपकरण को पास की सतह और व्यापक गुहा दोनों का निरीक्षण करना है, तो केवल एक पसंदीदा दूरी प्रदान करने के बजाय ऐसा कहें।

वास्तविक ऑपरेटिंग रेंज का वर्णन किए बिना "बड़े डीओएफ" के बारे में पूछने से बचें। एक संख्यात्मक दूरी सीमा या कुछ प्रतिनिधि लक्ष्य स्थिति आवश्यकता का मूल्यांकन और परीक्षण करना आसान बनाती है।

4. ऑप्टिकल माध्यम क्यों मायने रखता है

हवा में उपयोग के लिए डिज़ाइन किया गया एक ऑप्टिकल सिस्टम किसी अन्य माध्यम, जैसे पानी या तरल से भरे वातावरण में उपयोग किए जाने पर अलग तरह से व्यवहार कर सकता है। आसपास के माध्यम का अपवर्तक सूचकांक बदलता है कि प्रकाश ऑप्टिकल इंटरफेस पर कैसे झुकता है और फोकस, दृश्य के स्पष्ट क्षेत्र और अन्य इमेजिंग विशेषताओं को प्रभावित कर सकता है।

यह विशेष रूप से महत्वपूर्ण है जब एक एंडोस्कोप का उद्देश्य पानी के नीचे निरीक्षण या किसी अन्य अनुप्रयोग के लिए होता है जहां सामने की ऑप्टिकल सतह हवा से अलग माध्यम से संपर्क करती है। अकेले हवा में लेंस का परीक्षण करने से इच्छित वातावरण में इसके अंतिम व्यवहार का पूरी तरह से अनुमान नहीं लगाया जा सकता है।

एप्लिकेशन का वर्णन करते समय, निर्दिष्ट करें कि लेंस हवा, पानी या पारदर्शी सुरक्षात्मक खिड़की के पीछे काम करेगा या नहीं। यदि ज्ञात हो तो खिड़की की सामग्री और मोटाई शामिल करें। यदि सिस्टम विसर्जित हो जाएगा, तो प्रासंगिक कार्य दूरी और उन स्थितियों को परिभाषित करें जिनके तहत छवि गुणवत्ता का आकलन किया जाना चाहिए।

उपयुक्त परीक्षण सेटअप को अंतिम आवेदन को व्यावहारिक रूप में बारीकी से प्रतिबिंबित करना चाहिए। विशेष परियोजनाओं के लिए, ऑप्टिकल टीम और ग्राहक को नमूना अनुमोदन से पहले संदर्भ माध्यम, लक्ष्य दूरी, फोकस प्रक्रिया और छवि-गुणवत्ता स्वीकृति मानदंड पर सहमत होना चाहिए।

5. व्यास और यांत्रिक डिज़ाइन ऑप्टिकल समाधान को सीमित कर सकते हैं

एंडोस्कोप लेंस अक्सर मांग वाले आकार की बाधाओं के तहत काम करते हैं। उपलब्ध बाहरी व्यास और कुल लंबाई प्रभावित करती है कि कितने ऑप्टिकल तत्वों को समायोजित किया जा सकता है, लेंस को कैसे इकट्ठा किया जाता है, और यह छवि सेंसर और आसपास के आवास के साथ कैसे इंटरफेस करता है।

छोटा व्यास कोई पृथक उद्देश्य नहीं है। इसे दृश्य क्षेत्र, छवि गुणवत्ता, क्षेत्र की गहराई, रोशनी और विनिर्माण व्यवहार्यता के विरुद्ध संतुलित किया जाना चाहिए। एक डिज़ाइन जो तकनीकी रूप से संभव है उसे अभी भी प्रदर्शन, असेंबली जटिलता या लागत में ट्रेड-ऑफ की आवश्यकता हो सकती है।

अधिकतम बाहरी व्यास, उपलब्ध लंबाई, सेंसर स्थान, माउंटिंग इंटरफ़ेस और सामने की नोक पर कोई प्रतिबंध प्रदान करें। यदि एंडोस्कोप में रोशनी वाले फाइबर या एलईडी शामिल हैं, तो उनकी स्थिति और उनके लिए आरक्षित स्थान शामिल करें। ये घटक यांत्रिक लेआउट और लक्ष्य तक पहुंचने वाले प्रकाश को प्रभावित कर सकते हैं।

एक आयामी रेखाचित्र आदर्श है, लेकिन एक स्पष्ट रेखाचित्र प्रारंभिक व्यवहार्यता चर्चा का समर्थन कर सकता है। पहचानें कि कौन से आयाम निश्चित हैं और ऑप्टिकल ट्रेड-ऑफ़ की आवश्यकता होने पर किसे समायोजित किया जा सकता है।

6. रिज़ॉल्यूशन, रोशनी और छवि कंट्रास्ट

लेंस को इच्छित कार्य के लिए पर्याप्त उपयोगी विवरण प्रदान करना चाहिए, लेकिन सेंसर और रोशनी भी अंतिम छवि को प्रभावित करते हैं। एक उच्च-रिज़ॉल्यूशन सेंसर अपर्याप्त ऑप्टिकल कंट्रास्ट, खराब फोकस, गति या अपर्याप्त रोशनी की भरपाई नहीं कर सकता है।

एंडोस्कोप इमेजिंग में अक्सर रोशनी के लिए सीमित स्थान शामिल होता है। पूरे दृश्य में चमक अलग-अलग हो सकती है, और परावर्तक सतहें हाइलाइट्स बना सकती हैं जो विवरण को अस्पष्ट कर सकती हैं। इसलिए लेंस, सेंसर एक्सपोज़र, रोशनी ज्यामिति और छवि प्रसंस्करण का मूल्यांकन एक प्रणाली के रूप में किया जाना चाहिए।

छवि गुणवत्ता को परिभाषित करते समय, उस सुविधा का वर्णन करें जिसे हल किया जाना चाहिए, लक्ष्य दूरी और छवि का क्षेत्र जहां प्रदर्शन सबसे अधिक मायने रखता है। यदि आपके पास मापने योग्य आवश्यकता है, जैसे न्यूनतम फीचर आकार या परिभाषित छवि-गुणवत्ता परीक्षण, तो इसे साझा करें। यदि नहीं, तो प्रतिनिधि चित्र प्रदान करें और बताएं कि वर्तमान प्रणाली क्या दिखाने में विफल है।

केवल मेगापिक्सेल लेबल पर निर्भर रहने से बचें। उत्पादन के लिए लेंस को मंजूरी देने से पहले इच्छित सेंसर, रोशनी और लक्ष्य के साथ व्यावहारिक मूल्यांकन आवश्यक है।

7. लेंस निर्माता से संपर्क करने से पहले क्या तैयारी करें

एक उत्पादक पूछताछ के लिए पूर्ण ऑप्टिकल प्रिस्क्रिप्शन की आवश्यकता नहीं होती है। आवेदन का मूल्यांकन करने के लिए पर्याप्त जानकारी की आवश्यकता होती है।

जहां उपलब्ध हो वहां निम्नलिखित तैयार करें:

आवेदन और लक्ष्य प्रकार

सेंसर मॉडल, सक्रिय आयाम, या डेटाशीट

आवश्यक क्षैतिज, ऊर्ध्वाधर, या विकर्ण FOV

नाममात्र और स्वीकार्य कार्य-दूरी सीमा

फ़ील्ड की आवश्यक गहराई या न्यूनतम सुविधा आकार

 अधिकतम लेंस व्यास और उपलब्ध लंबाई

ऑपरेटिंग माध्यम, सुरक्षात्मक खिड़की, और पर्यावरण की स्थिति

रोशनी व्यवस्था और तरंग दैर्ध्य, यदि प्रासंगिक हो

प्रोटोटाइप मात्रा, अपेक्षित उत्पादन मात्रा, लक्ष्य लागत और शेड्यूल

यदि आपके पास मौजूदा एंडोस्कोप मॉड्यूल है, तो नमूना छवियां या भौतिक संदर्भ स्पष्ट कर सकता है कि क्या बदलने की आवश्यकता है। वर्तमान शक्तियों और सीमाओं को पहचानें: शायद छवि केवल एक दूरी पर ही स्पष्ट है, टिप बहुत बड़ी है, या दृश्य कवरेज अपर्याप्त है।

यह जानकारी यह निर्धारित करने में मदद करती है कि क्या मौजूदा लेंस को अनुकूलित किया जा सकता है या क्या एक अनुकूलित ऑप्टिकल डिज़ाइन पर विचार किया जाना चाहिए।

निष्कर्ष: वास्तविक निरीक्षण स्थितियों से शुरुआत करें

एंडोस्कोप लेंस का चयन ऑप्टिकल प्रदर्शन और भौतिक बाधाओं के बीच एक संतुलन है। देखने का क्षेत्र, क्षेत्र की गहराई, कार्य दूरी, आसपास का माध्यम, सेंसर विशेषताएँ, रोशनी और यांत्रिक आयामों को एक साथ परिभाषित किया जाना चाहिए।

सबसे उपयोगी विनिर्देश जरूरी नहीं कि सबसे लंबा हो। यह वह है जो इंजीनियरों के लिए व्यावहारिक समाधान का मूल्यांकन करने के लिए वास्तविक निरीक्षण कार्य का स्पष्ट रूप से वर्णन करता है।

बोशी ऑप्टिक्सशंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड का हिस्सा, अनुकूलित एंडोस्कोप-संबंधित ऑप्टिक्स सहित इमेजिंग अनुप्रयोगों के लिए ऑप्टिकल उत्पादों का विकास और निर्माण करता है। एक नई परियोजना के लिए, सेंसर जानकारी, यांत्रिक आवरण, कार्य-दूरी सीमा, लक्ष्य दृश्य और इच्छित ऑपरेटिंग माध्यम साझा करें।
