सिस्टम अनुकूलता व्यक्तिगत विशिष्टताओं से अधिक क्यों मायने रखती है?
एक कैमरा प्रोजेक्ट कागज पर बिल्कुल सही दिख सकता है।
सेंसर में आवश्यक रिज़ॉल्यूशन है। लेंस की निर्दिष्ट फोकल लंबाई होती है। माउंटिंग धागा फिट बैठता है। बजट स्वीकृत हो गया है।
फिर भी पहला नमूना निराशाजनक छवियां उत्पन्न करता है।
कोने धुंधले हैं. छवि अपेक्षा से अधिक गहरी है. कैमरे का तापमान बढ़ने पर फोकस बदल जाता है। या लेंस इंजीनियरिंग टीम की अपेक्षा से भिन्न क्षेत्र को कैप्चर करता है।
इन समस्याओं का मतलब यह नहीं है कि लेंस ख़राब है। कभी-कभी, मुद्दा यह होता है कि लेंस को संपूर्ण इमेजिंग प्रणाली के हिस्से के रूप में मूल्यांकन करने के बजाय एक व्यक्तिगत घटक के रूप में चुना गया था।
कैमरा निर्माताओं और उत्पाद डेवलपर्स के लिए, यह अंतर मायने रखता है। एक अच्छा लेंस विनिर्देशन एक सुमेलित कैमरा प्रणाली के समान नहीं है।
1. मेगापिक्सेल रेटिंग का मिलान पर्याप्त क्यों नहीं है?
लेंस चयन का एक सामान्य तरीका लेंस की विज्ञापित मेगापिक्सेल रेटिंग को कैमरा सेंसर से मिलाना है।
यह एक उपयोगी प्रारंभिक फ़िल्टर है, लेकिन यह अपेक्षित छवि गुणवत्ता की गारंटी नहीं देता है।
वास्तविक परिणाम कई कारकों पर निर्भर करता है, जिसमें पिक्सेल आकार, ऑप्टिकल रिज़ॉल्यूशन, कंट्रास्ट, छवि-क्षेत्र स्थिति, सेंसर विशेषताएँ और छवि प्रसंस्करण शामिल हैं।
उच्च-रिज़ॉल्यूशन सेंसर का उपयोग करने वाले कैमरे पर विचार करें। छवि का केंद्र तेज़ दिख सकता है, जबकि कोनों के पास बारीक विवरण नरम दिखाई देते हैं। एक मेगापिक्सेल लेबल इस अंतर का पूरी तरह से वर्णन नहीं कर सकता है।
यही कारण है कि इंजीनियर अक्सर मॉड्यूलेशन ट्रांसफर फ़ंक्शन (एमटीएफ) का मूल्यांकन करते हैं, जो बताता है कि एक इमेजिंग सिस्टम विभिन्न स्थानिक आवृत्तियों पर कितनी अच्छी तरह कंट्रास्ट को पुन: पेश करता है।
व्यावहारिक प्रश्न केवल यह नहीं है कि कोई लेंस किसी विशेष मेगापिक्सेल गणना का समर्थन करता है या नहीं। यह है कि क्या लेंस छवि क्षेत्र में आवश्यक विवरण प्रदान कर सकता है जो एप्लिकेशन के लिए मायने रखता है।
एक सुरक्षा कैमरे के लिए, कोने का प्रदर्शन विस्तृत दृश्य में विवरण पहचानने की क्षमता को प्रभावित कर सकता है। एक निरीक्षण कैमरे के लिए, एक विशिष्ट माप क्षेत्र में छवि गुणवत्ता अधिक महत्वपूर्ण हो सकती है।
सही मूल्यांकन मानदंड इस बात पर निर्भर करते हैं कि कैमरे को वास्तव में क्या करना चाहिए।
2. देखने का क्षेत्र फोकल लंबाई से अधिक पर निर्भर करता है
2.8 मिमी लेंस अक्सर वाइड-एंगल इमेजिंग से जुड़ा होता है, जबकि एक लंबी फोकल लंबाई आमतौर पर तुलनीय परिस्थितियों में दृश्य के एक संकीर्ण क्षेत्र को कैप्चर करती है।
हालाँकि, अकेले फोकल लंबाई देखने के अंतिम क्षेत्र को निर्धारित नहीं करती है।
सेंसर के आयाम भी मायने रखते हैं। लक्ष्य के सापेक्ष कैमरे की भौतिक व्यवस्था भी वैसी ही है।
समान फोकल लंबाई वाले लेंस का उपयोग करने वाले दो कैमरा मॉड्यूल की कल्पना करें। यदि उनके सेंसर के सक्रिय आयाम अलग-अलग हैं, तो जरूरी नहीं कि वे समान क्षैतिज या ऊर्ध्वाधर दृश्य क्षेत्र को कैप्चर करेंगे।
कार्य दूरी एक और व्यावहारिक विचार प्रस्तुत करती है। एक लेंस जो वांछित क्षेत्र को एक दूरी पर कवर करता है, जब कैमरा कहीं और स्थापित किया जाता है तो वह बहुत अधिक या बहुत कम कैप्चर कर सकता है।
किसी लेंस को अंतिम रूप देने से पहले, तीन बातों की पुष्टि करें:
सेंसर के सक्रिय इमेजिंग आयाम
देखने का आवश्यक क्षैतिज और ऊर्ध्वाधर क्षेत्र
कैमरे और लक्ष्य के बीच कार्यशील दूरी
यदि संभव हो, तो इच्छित इंस्टॉलेशन का एक स्केच या कैमरे की स्थिति दिखाने वाली तस्वीर प्रदान करें।
ये विवरण ऑप्टिकल टीम को यह मूल्यांकन करने में मदद करते हैं कि प्रस्तावित फोकल लंबाई केवल नाममात्र विनिर्देश पर निर्भर होने के बजाय उपयुक्त है या नहीं।

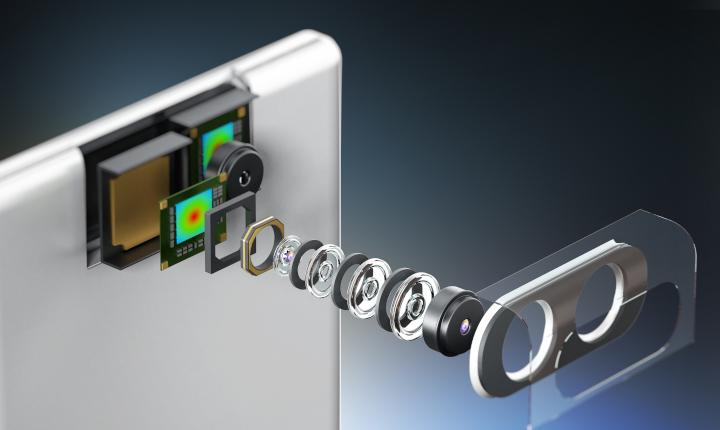

3. मैकेनिकल फिट ऑप्टिकल प्रदर्शन को प्रभावित कर सकता है
एक लेंस में सही धागा हो सकता है और फिर भी वह किसी विशेष कैमरा मॉड्यूल के लिए अनुपयुक्त हो सकता है।
यांत्रिक अनुकूलता में भागों को एक साथ जोड़ा जा सकता है या नहीं, उससे कहीं अधिक शामिल है।
उपलब्ध स्थान, लेंस-से-सेंसर दूरी, बढ़ते सहनशीलता, आवास डिजाइन और फोकस समायोजन विधि सभी अंतिम असेंबली को प्रभावित कर सकते हैं।
उदाहरण के लिए, एक कॉम्पैक्ट उत्पाद कुल ट्रैक लंबाई (टीटीएल) पर एक सख्त सीमा लगा सकता है। एक लेंस जो ऑप्टिकल आवश्यकताओं को पूरा करता है लेकिन उपलब्ध स्थान से अधिक है, एक व्यावहारिक समाधान नहीं है।
इसी तरह, हाउसिंग या माउंटिंग संरचना में बदलाव से सेंसर के सापेक्ष लेंस की स्थिति बदल सकती है।
एक कस्टम प्रोजेक्ट के लिए, ऑप्टिकल डिज़ाइन को अंतिम रूप देने से पहले मैकेनिकल ड्राइंग साझा करना उचित है।
महत्वपूर्ण विवरणों में माउंट प्रकार, अधिकतम लेंस आयाम, सेंसर स्थिति, उपलब्ध समायोजन सीमा और आवास द्वारा लगाए गए कोई भी प्रतिबंध शामिल हैं।
यह विशेष रूप से कॉम्पैक्ट सुरक्षा कैमरे, ऑटोमोटिव इमेजिंग मॉड्यूल, एम्बेडेड विज़न डिवाइस और मेडिकल एंडोस्कोप सिस्टम के लिए प्रासंगिक है।
जितनी जल्दी ऑप्टिकल और मैकेनिकल आवश्यकताओं पर एक साथ विचार किया जाएगा, नमूनों के निर्माण के बाद एकीकरण समस्या का पता चलने का जोखिम उतना ही कम होगा।
4. प्रकाश की स्थितियाँ सही लेंस विकल्प को बदल सकती हैं
अच्छी रोशनी वाले इनडोर वातावरण के लिए बनाया गया लेंस रात में बाहर काम करने वाले कैमरे के लिए सबसे अच्छा विकल्प नहीं हो सकता है।
प्रकाश की स्थिति ऑप्टिकल आवश्यकताओं को प्रभावित करती है, लेकिन समाधान हमेशा सबसे बड़े एपर्चर वाले लेंस को चुनना नहीं है।
एक व्यापक एपर्चर अधिक प्रकाश को सेंसर तक पहुंचने की अनुमति दे सकता है, जो कम रोशनी वाले अनुप्रयोगों में उपयोगी है। हालाँकि, छवि गुणवत्ता क्षेत्र की गहराई, विपथन नियंत्रण, सेंसर संवेदनशीलता, एक्सपोज़र सेटिंग्स और इच्छित कार्य दूरी जैसे कारकों पर भी निर्भर करती है।
इन्फ्रारेड इमेजिंग अतिरिक्त विचार प्रस्तुत करती है।
उदाहरण के लिए, 850 एनएम या 940 एनएम अवरक्त रोशनी का उपयोग करने वाले कैमरे को उस तरंग दैर्ध्य सीमा के लिए उपयुक्त लेंस और फ़िल्टर कॉन्फ़िगरेशन की आवश्यकता हो सकती है। मुख्य रूप से दृश्य प्रकाश के लिए डिज़ाइन की गई प्रणाली को स्वचालित रूप से निकट-अवरक्त स्थितियों में समकक्ष प्रदर्शन प्रदान करने के लिए नहीं माना जाना चाहिए।
दिन और रात के सुरक्षा कैमरों के लिए, लेंस, फ़िल्टर व्यवस्था, सेंसर और रोशनी रणनीति का एक साथ मूल्यांकन किया जाना चाहिए।
लक्ष्य अलगाव में किसी एक विशिष्टता को अधिकतम करना नहीं है। यह वास्तविक परिचालन स्थितियों के तहत आवश्यक छवि प्राप्त करना है।
5. तापमान स्थिरता एक सिस्टम-स्तरीय आवश्यकता है
तापमान ऑप्टिकल और मैकेनिकल दोनों घटकों को प्रभावित कर सकता है।
भौतिक आयामों और अपवर्तक गुणों में परिवर्तन से फोकल स्थिति में बदलाव हो सकता है या पर्यावरण में बदलाव के कारण छवि गुणवत्ता में बदलाव हो सकता है। इन प्रभावों की भयावहता ऑप्टिकल डिज़ाइन, सामग्री, यांत्रिक निर्माण और ऑपरेटिंग तापमान सीमा पर निर्भर करती है।
एक लेंस जो कमरे के तापमान पर एक छोटे प्रयोगशाला परीक्षण के दौरान अच्छा प्रदर्शन करता है, उसे बाहरी या ऑटोमोटिव उत्पाद में उपयोग करने से पहले अतिरिक्त मूल्यांकन की आवश्यकता हो सकती है।
पर्यावरणीय आवश्यकताओं की मांग वाली परियोजनाओं के लिए, अपेक्षित ऑपरेटिंग तापमान रेंज को पहले ही निर्दिष्ट करें।
इंजीनियरिंग टीम तब यह निर्धारित कर सकती है कि तापमान से संबंधित फोकस बदलाव, सामग्री चयन, यांत्रिक क्षतिपूर्ति, या अतिरिक्त सत्यापन पर विचार किया जाना चाहिए या नहीं।
यह मानना महत्वपूर्ण नहीं है कि प्रत्येक लेंस को एथर्मल डिज़ाइन की आवश्यकता होती है। उचित समाधान एप्लिकेशन, स्वीकार्य प्रदर्शन भिन्नता और समग्र सिस्टम आवश्यकताओं पर निर्भर करता है।
6. आपको कस्टम लेंस कब चुनना चाहिए?
प्रत्येक कैमरा प्रोजेक्ट को नए ऑप्टिकल डिज़ाइन की आवश्यकता नहीं होती है।
एक मानक लेंस सबसे किफायती और व्यावहारिक विकल्प हो सकता है जब यह पहले से ही सेंसर, फील्ड-ऑफ-व्यू, मैकेनिकल और पर्यावरणीय आवश्यकताओं को पूरा करता हो।
कस्टम विकास तब विचार करने योग्य हो जाता है जब मौजूदा उत्पाद एक या अधिक महत्वपूर्ण बाधाओं को पूरा नहीं कर पाते हैं।
विशिष्ट कारणों में शामिल हैं:
एक गैर-मानक लेंस व्यास या कुल ट्रैक लंबाई
प्रतिबंधित यांत्रिक आवरण के भीतर देखने का एक विशिष्ट क्षेत्र
विशेष तरंग दैर्ध्य या फ़िल्टरिंग आवश्यकताएँ
छवि क्षेत्र में छवि-गुणवत्ता आवश्यकताओं की मांग करना
अनुप्रयोग-विशिष्ट पर्यावरणीय स्थितियाँ
एकीकरण आवश्यकताएँ जिन्हें मानक लेंस समायोजित नहीं कर सकते
एक व्यावसायिक विचार भी है.
एक कस्टम डिज़ाइन में अतिरिक्त इंजीनियरिंग, टूलींग, परीक्षण और योग्यता कार्य शामिल हो सकते हैं। इसलिए इसकी उपयुक्तता अपेक्षित उत्पादन मात्रा, लक्ष्य लागत, विकास कार्यक्रम और विशिष्ट आवश्यकताओं को पूरा करने के मूल्य पर निर्भर करती है।
सबसे अच्छा प्रारंभिक बिंदु आवश्यक परिणाम को परिभाषित करना और व्यवहार्य विकल्पों की तुलना करना है - यह मानकर नहीं कि कस्टम हमेशा मानक से बेहतर होता है।

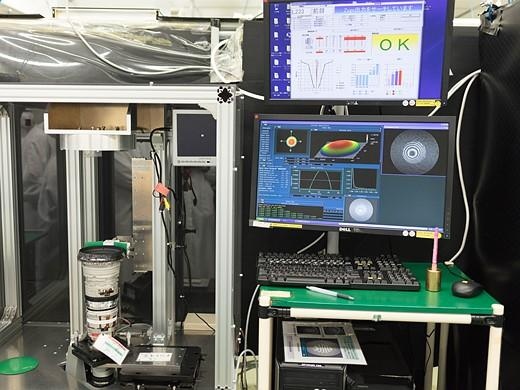

7. संपूर्ण इमेजिंग प्रणाली के भाग के रूप में लेंस का मूल्यांकन करें
बड़े पैमाने पर उत्पादन के लिए किसी लेंस को मंजूरी देने से पहले, विचार करें कि यह इच्छित कैमरा कॉन्फ़िगरेशन में कैसा प्रदर्शन करता है।
एक उपयोगी मूल्यांकन प्रक्रिया में शामिल हैं:
सबसे पहले, अनुकूलता की पुष्टि करें.
सेंसर, दृश्य क्षेत्र, माउंट, यांत्रिक आयाम और वर्णक्रमीय आवश्यकताओं की जाँच करें।
दूसरा, प्रतिनिधि नमूनों का परीक्षण करें।
इच्छित कार्य दूरी, एपर्चर, रोशनी और प्रासंगिक क्षेत्र स्थितियों पर छवियों का मूल्यांकन करें।
तीसरा, महत्वपूर्ण प्रदर्शन मानदंड सत्यापित करें।
इनमें छवि विवरण, विरूपण, कोने की चमक, फोकस स्थिरता, या अन्य एप्लिकेशन-विशिष्ट आवश्यकताएं शामिल हो सकती हैं।
अंत में, उत्पादन स्वीकृति मानदंड स्थापित करें।
एक बार नमूना अनुमोदित हो जाने के बाद, प्रासंगिक विशिष्टताओं और परीक्षण स्थितियों का दस्तावेजीकरण करें ताकि भविष्य के उत्पादन लॉट का लगातार मूल्यांकन किया जा सके।
सटीक प्रक्रिया आवेदन के अनुसार अलग-अलग होगी। एक कॉम्पैक्ट सर्विलांस लेंस और एक विशेष मेडिकल इमेजिंग लेंस के लिए समान योग्यता प्रक्रिया की आवश्यकता नहीं होती है।
जो बात मायने रखती है वह यह है कि स्वीकृति मानदंड दर्शाते हैं कि कैमरे का वास्तव में उपयोग कैसे किया जाएगा।
बेहतर कैमरा बनाना बेहतर ऑप्टिकल इंटीग्रेशन से शुरू होता है
शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड का हिस्सा, बोशी ऑप्टिक्स में, हम सुरक्षा, ऑटोमोटिव इमेजिंग, ड्रोन, मेडिकल एंडोस्कोप और अन्य इमेजिंग सिस्टम सहित अनुप्रयोगों के लिए ऑप्टिकल लेंस डिजाइन, विकास और विनिर्माण पर काम करते हैं।
विशिष्ट आवश्यकताओं वाली परियोजनाओं के लिए, सबसे अधिक उत्पादक चर्चाएँ पूर्ण अनुप्रयोग के साथ शुरू होती हैं: सेंसर, देखने का लक्ष्य क्षेत्र, कार्य दूरी, उपलब्ध यांत्रिक स्थान, प्रकाश की स्थिति, परिचालन वातावरण और अपेक्षित उत्पादन मात्रा।
ये विवरण यह निर्धारित करने में मदद करते हैं कि क्या मौजूदा लेंस उपयुक्त है या क्या एक अनुकूलित समाधान आगे के मूल्यांकन के योग्य है।
यदि आप एक नया कैमरा विकसित कर रहे हैं या मौजूदा मॉड्यूल के साथ छवि-गुणवत्ता की समस्याओं का सामना कर रहे हैं, तो अपने एप्लिकेशन विवरण बोशी ऑप्टिक्स के साथ साझा करें।
हमारी टीम उपलब्ध आवश्यकताओं की समीक्षा कर सकती है और संभावित लेंस विकल्पों, अनुकूलन संभावनाओं और नमूना मूल्यांकन की दिशा में अगले चरणों पर चर्चा कर सकती है।
एक सफल लेंस परियोजना सबसे लंबी विनिर्देश शीट से शुरू नहीं होती है। इसकी शुरुआत यह समझने से होती है कि कैमरे को क्या हासिल करना है।
