F1.0 बनाम IR: कौन सा कम रोशनी वाला लेंस आपके प्रोजेक्ट में फिट बैठता है?

में एक ऑप्टिकल इंजीनियर के रूप मेंशंघाई सिल्क ऑप्टिकल, मेरी दिन-प्रतिदिन की वास्तविकता में अपवर्तक सूचकांकों से लड़ना, एमटीएफ वक्रों पर एक प्रतिशत के अंशों को स्क्रैप करना और कच्चे माल के बिलों के बारे में बहस करना शामिल है। मैं देखता हूं कि बहुत सी उत्पाद लाइनें फ़ील्ड परीक्षण में विफल हो जाती हैं क्योंकि एक खरीद टीम ने सामान्य बिक्री पिच हुक, लाइन और सिंकर को निगल लिया है। "F1.0 भविष्य है," वे आपको बताते हैं। या "आईआर सस्ता और अविनाशी है।"

प्रचार में आकर खरीदारी न करें। ऑप्टिकल डिज़ाइन भौतिक व्यापार-बंद का एक कठिन खेल है। आइए मार्केटिंग पीपीटी पर नजर डालें और देखें कि जब आप एक को दूसरे के ऊपर चुनते हैं तो वास्तव में आपकी इमेजिंग पाइपलाइन का क्या होता है।

1. F1.0 "ब्लैकलाइट" फुल कलर: द फोटॉन मॉन्स्टर (एंड इट्स हिडन टैक्स)

सक्रिय लो-लाइट फुल-कलर तकनीक का पूरा आधार इसी पर टिका हैF1.0 अपर्चर.

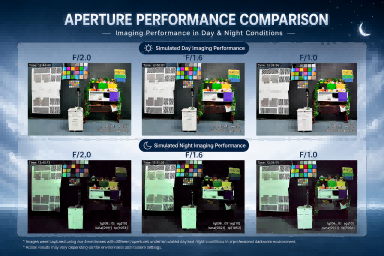

यदि आप प्रकाशिकी विशेषज्ञ नहीं हैं, तो यहां त्वरित गणित है: एफ-संख्या लेंस की फोकल लंबाई और उसके प्रवेश पुतली व्यास का अनुपात है। हर बार जब आप एफ-स्टॉप छोड़ते हैं, तो आप सेंसर तक पहुंचने वाली रोशनी को दोगुना कर देते हैं। मानक F2.0 लेंस से F1.0 पर जाने का मतलब है कि आप डंप कर रहे हैंचार बारआपके CMOS पिक्सेल पर अधिक प्रकाश।

वास्तविक दुनिया में तैनाती में - मान लीजिए, एक गश्ती एएमआर एक मंद रोशनी वाले लॉजिस्टिक्स यार्ड को नेविगेट कर रहा है - इसका मतलब है कि आपको पूर्ण-रंगीन, उच्च-कंट्रास्ट वीडियो कैप्चर करने के लिए घुसपैठ, अंधा कर देने वाली सफेद एलईडी चमक की आवश्यकता नहीं है। एआई मॉडल के लिए जो वस्तुओं को वर्गीकृत करने के लिए रंगीन डेटा पर निर्भर करते हैं (जैसे किसी संदिग्ध के जैकेट का रंग या खतरे के संकेत की पहचान करना), F1.0 शानदार है।

लेकिन यहां एक ऐसी समस्या है जो शौकिया आपूर्तिकर्ता आपको नहीं बताएंगे: चौड़े-खुले एपर्चर ऑप्टिकल विपथन में पूर्ण अराजकता लाते हैं।

जब आप आईरिस को F1.0 पर खोलते हैं, तो प्रकाश किरणें लेंस तत्वों के बाहरी किनारों पर अविश्वसनीय रूप से तीव्र कोणों पर प्रहार करती हैं। इससे दो बड़ी समस्याएं उत्पन्न होती हैं:

• क्षेत्र की रेज़र-पतली गहराई (DoF):आपकी त्रुटि की संभावना मिलीमीटर तक कम हो जाती है। यदि आपका यांत्रिक आवास सौर ताप के कारण थोड़ा सा भी मुड़ता है, तो आपका लक्ष्य पूरी तरह से फोकस से बाहर हो जाता है।

• परिधीय एमटीएफ पतन:गोलाकार विपथन और कोमा आपकी छवि के कोनों को गंदे, अनुपयोगी सूप में बदल देगा।

इसका प्रतिकार करने के लिए, हम केवल सस्ते, ऑफ-द-शेल्फ गोलाकार ग्लास का उपयोग नहीं कर सकते। हमें चारों ओर डिजाइन करना होगाएएसपी (एस्फेरिकल लेंस) तत्वउन दुष्ट किनारे-किरणों को एक ही केंद्र बिंदु में वापस लाने के लिए मजबूर करना।

असल में, मैं इसे फिर से कहना चाहूँगा—यह केवल गोलाकार आकृतियों का उपयोग करने के बारे में नहीं है; यह सामग्री की पसंद के बारे में है। यदि आप एक सस्ता, संपूर्ण-प्लास्टिक F1.0 लेंस खरीदते हैं, तो यहइच्छाउस क्षण विफल हो जाएँ जब परिवेश का तापमान 40°C तक पहुँच जाए। सिल्क ऑप्टिकल में, हम ग्लास-प्लास्टिक हाइब्रिड आर्किटेक्चर (हमारे जैसे) का उपयोग करके इन विशाल एपर्चर को स्थिर करते हैं2जी3पी या मल्टी-ग्लासफॉर्मूलेशन) सख्त के साथ युग्मिततापमान मुआवजासंरचनागत वास्तुविद्या। यदि आपका विक्रेता F1.0 लेंस उद्धृत करते समय थर्मल ड्रिफ्ट के बारे में बात नहीं कर रहा है, तो दूर चले जाएँ।

2. इन्फ्रारेड (आईआर) नाइट विजन: लागत प्रभावी वर्कहॉर्स (वेवलेंथ ट्रैप के साथ)

बाड़ के दूसरी तरफ, हमारे पास पारंपरिक आईआर रोशनी है (आमतौर पर 850 एनएम या 940 एनएम सक्रिय आईआर एलईडी के साथ जोड़ा जाता है)। इस श्रेणी के लेंस—हमारे उच्च-वॉल्यूम की तरहPL071 4MP-8MP 6G ऑल-ग्लासश्रृंखला-अविश्वसनीय रूप से परिपक्व, अत्यधिक स्थिर और आपके खरीद बजट के लिए असाधारण रूप से अनुकूल हैं।

आईआर प्रणाली का मुख्य लाभ हैसमझौताहीन विरोधाभास. पूर्ण शून्य-लक्स वातावरण में - भूमिगत सुरंगें, अप्रकाशित ग्रामीण परिधि - आईआर दुनिया को उच्च-विपरीत काले और सफेद रंग में बदल देता है। यह रंग संबंधी भ्रम को दूर करता है, एज एआई एल्गोरिदम को रेजर-शार्प प्रोफाइल और सीमाओं का पता लगाने की सुविधा देता है।

हालाँकि, आईआर सेटअप में एक साइलेंट किलर इंतज़ार कर रहा है: फोकस शिफ्ट।

एक सामान्य, निराशाजनक परिदृश्य: आपकी R&D टीम दिन के दौरान प्रयोगशाला में एक कैमरा सिस्टम को कैलिब्रेट करती है। यह अविश्वसनीय रूप से तेज़ दिखता है. रात हो जाती है, सक्रिय आईआर इलुमिनेटर चालू हो जाते हैं, और अचानक फ़ीड ऐसा दिखता है जैसे किसी ने लेंस पर ग्रीस लगा दिया हो।

"दरअसल, इसे खरोंचें - सेंसर के शोर में कमी को दोष न दें। यह मौलिक भौतिकी है।"

दृश्यमान प्रकाश (400-700 एनएम) और इन्फ्रारेड प्रकाश (850 एनएम/940 एनएम) एक ही कांच के माध्यम से अलग-अलग गति से यात्रा करते हैं क्योंकि अपवर्तक सूचकांक तरंग दैर्ध्य के आधार पर बदलता है। यदि आपके लेंस तत्वों को जानबूझकर अनुकूलित नहीं किया गया हैआईआर सह-फोकस, दृश्य प्रकाश के लिए फोकल तल और आईआर प्रकाश के लिए फोकल तल लेंस के पीछे दो पूरी तरह से अलग गहराई पर उतरेंगे।

इस दुःस्वप्न से बचने के लिए, हम एकीकृत होते हैंईडी (अतिरिक्त-निम्न फैलाव) ग्लासतत्व और जटिल मल्टी-लेयर ब्रॉडबैंड एंटी-रिफ्लेक्टिव कोटिंग्स का उपयोग करते हैं। इसके अलावा, हमारे यहां असेंबली के दौरानबोशी इंटेलिजेंट टेक्नोलॉजी पार्क, प्रत्येक इकाई मल्टी-वेवलेंथ एमटीएफ प्रतिक्रिया को सत्यापित करने के लिए स्वचालित एसएमए (लघु मध्यम एपर्चर) सक्रिय संरेखण मशीनों से गुजरती है। सच्चे आईआर सह-फोकस इंजीनियरिंग के बिना, आपका नाइट विजन सिस्टम सिर्फ एक जुआ है।

3. सोर्सिंग ब्लूप्रिंट: कौन सा आपके मैट्रिक्स में फिट बैठता है?

आइए कॉर्पोरेट फ़्लाफ़ को दूर करें और इसे अपनी इंजीनियरिंग टीम के लिए एक ठोस, तैनाती योग्य निर्णय मैट्रिक्स में संक्षेपित करें।

F1.0 ब्लैकलाइट फुल कलर पर ट्रिगर खींचें यदि:

• रंग परक्राम्य नहीं है:आपके सॉफ़्टवेयर को विश्लेषण के लिए रंगीन हस्ताक्षरों की आवश्यकता होती है (उदाहरण के लिए, लाइसेंस प्लेट पहचान, बहु-रंगीन संपत्ति ट्रैकिंग, चेहरे की विशेषता निष्कर्षण)।

• सक्रिय रोशनी प्रतिबंधित है:आपका सिस्टम उन क्षेत्रों में काम करता है जहां चमकदार सफेद रोशनी या दृश्यमान अवरक्त चमक सार्वजनिक अशांति का कारण बनती है, कीड़ों को आकर्षित करती है, या चुपके से समझौता करती है।

• उच्च-घनत्व एज एआई सटीकता सर्वोपरि है:आपके तंत्रिका नेटवर्क को भूतिया कलाकृतियों को पेश करने वाले भारी अस्थायी शोर कटौती सॉफ़्टवेयर फ़िल्टर पर भरोसा किए बिना प्रति पिक्सेल अधिकतम सिग्नल-टू-शोर अनुपात (एसएनआर) की आवश्यकता होती है।

• सोर्सिंग अधिदेश:एकीकृत एएसपी तत्वों और -20°C से +70°C तक फैले दस्तावेज़ीकृत थर्मल ड्रिफ्ट टॉलरेंस स्पेक्स के साथ ग्लास-प्लास्टिक हाइब्रिड या ऑल-ग्लास बिल्ड पर जोर दें।

इन्फ्रारेड (आईआर) नाइट विजन पर टिके रहें यदि:

• बजट सख्ती से सीमित है:आप हजारों नोड्स (जैसे मानक गोदाम निगरानी या निम्न-स्तरीय वैक्यूम रोबोट बंपर) तैनात कर रहे हैं और कई एस्फेरिकल ग्लास तत्वों की प्रीमियम लागत को अवशोषित नहीं कर सकते हैं।

• आप सच्चे ज़ीरो-लक्स वातावरण में काम करते हैं:कटाई के लिए शून्य परिवेशीय प्रकाश या शहरी स्काईग्लो है, जो सक्रिय सफेद प्रकाश सहायता के बिना निष्क्रिय F1.0 लेंस को बेकार बना देता है।

• ज्यामिति रंग से अधिक मायने रखती है:आपका सिस्टम पूरी तरह से ज्यामितीय आकृति, किनारे का पता लगाने या दृष्टि-आधारित एसएलएएम स्थानिक मानचित्रण पर निर्भर करता है।

• सोर्सिंग अधिदेश:सत्यापित करें कि लेंस विनिर्देश स्पष्ट रूप से गारंटी देता हैआईआर सह-फोकसिंगक्षमताएं और विशेषताएं मजबूत आंतरिक भड़क दमन (जैसेनीला कांचया विशेष रियर-एलिमेंट मास्किंग) आंतरिक आईआर बाउंसबैक को अवरुद्ध करने के लिए।

फ़्लफ़ के बिना स्केल की गई परिशुद्धता

परशंघाई सिल्क ऑप्टिकल, हम एक आकार-सभी के लिए उपयुक्त समाधान बेचने में विश्वास नहीं करते हैं। अपने अत्याधुनिक विनिर्माण केंद्र से संचालन करते हुए, हम स्वचालित उत्पादन क्षमता को बनाए रखते हैंप्रति माह 6 मिलियन लेंस. हम समर्थित उच्च-स्तरीय ऑप्टिकल भौतिकी और अल्ट्रा-स्थिर वैश्विक आपूर्ति श्रृंखला वितरण के बीच अंतर को पाटते हैंISO9001:2015औरIATF16949:2016ऑटोमोटिव-ग्रेड प्रमाणपत्र।

चाहे आपके R&D इंजीनियरों को स्वायत्त डिलीवरी ड्रोन के लिए कस्टम-अनुरूप F1.0 वाइड-एंगल ग्लास या औद्योगिक उत्पादन लाइन के लिए अत्यधिक लागत-अनुकूलित 5MP IR लेंस की आवश्यकता हो, हम पहले कच्चा डेटा वितरित करते हैं।

हमें अपने सेंसर विनिर्देश और अपनी चीफ रे एंगल (सीआरए) आवश्यकताएँ लाएँ। आइए वास्तविक एमटीएफ वक्रों को देखें और कुछ ऐसा बनाएं जो केवल व्हाइटबोर्ड पर नहीं, बल्कि गंदगी में भी काम करता हो।
