कम रोशनी वाला FPV लेंस कैसे चुनें: F1.0 बनाम IR

अगली पीढ़ी के औद्योगिक ड्रोन, रक्षा यूएवी, या हाई-स्पीड एफपीवी (फर्स्ट-पर्सन व्यू) सिस्टम के लिए शुरुआती हार्डवेयर स्काउटिंग चरण के दौरान, मुझे सप्ताह में कम से कम तीन बार एक ही प्रश्न का सामना करना पड़ता है:"क्या हमें 'ब्लैकलाइट' फुल-कलर सिस्टम के लिए F1.0 बड़े-अपर्चर लेंस का स्रोत लेना चाहिए, या पारंपरिक इन्फ्रारेड (आईआर) रोशनी सेटअप पर टिके रहना चाहिए?"

पूरी तरह से स्पष्ट कहें तो, जब भी कोई इसे एक सरल, द्विआधारी विकल्प के रूप में पेश करता है, तो मैं आहें भरने के अलावा कुछ नहीं कर पाता।

में एक ऑप्टिकल इंजीनियर के रूप मेंशंघाई सिल्क ऑप्टिकल, मेरी दिन-प्रतिदिन की वास्तविकता में अपवर्तक सूचकांकों से लड़ना, एमटीएफ वक्रों पर एक प्रतिशत के अंशों को स्क्रैप करना और तंग उत्पादन बजट के खिलाफ भौतिकी के कठोर नियमों को संतुलित करना शामिल है।. मैं देखता हूं कि उच्च-वेग क्षेत्र परीक्षण के दौरान बहुत सी उत्पाद लाइनें विफल हो जाती हैं क्योंकि एक खरीद टीम ने सामान्य बिक्री पिच हुक, लाइन और सिंकर को निगल लिया है.

"F1.0 भविष्य है," वे आपको बताते हैं।या "आईआर सस्ता और अविनाशी है।"

प्रचार में आकर खरीदारी न करें. ऑप्टिकल डिज़ाइन भौतिक व्यापार-बंद का एक कठिन खेल है. आइए मार्केटिंग पीपीटी पर नजर डालें और देखें कि जब आप एक को दूसरे के ऊपर चुनते हैं तो वास्तव में आपकी एफपीवी इमेजिंग पाइपलाइन का क्या होता है।

1. F1.0 "ब्लैकलाइट" फुल कलर: द फोटॉन मॉन्स्टर (एंड इट्स हिडन टैक्स)

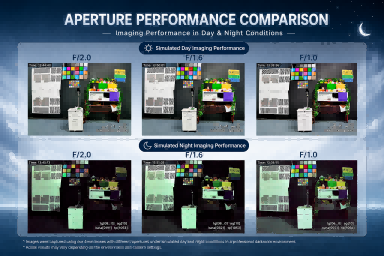

सक्रिय कम-रोशनी, पूर्ण-रंग प्रौद्योगिकी का पूरा आधार इस पर निर्भर करता हैF1.0 अपर्चर. यदि आप प्रकाशिकी के विशेषज्ञ नहीं हैं, तो यहां त्वरित गणित है: एफ-नंबर लेंस की फोकल लंबाई और उसके प्रवेश पुतली व्यास का अनुपात है. हर बार जब आप एफ-स्टॉप छोड़ते हैं, तो आप सेंसर तक पहुंचने वाली रोशनी को दोगुना कर देते हैं. मानक F2.0 लेंस से F1.0 पर जाने का मतलब है कि आप डंप कर रहे हैंचार गुना अधिक प्रकाशआपके CMOS पिक्सेल पर.

वास्तविक दुनिया में एफपीवी परिनियोजन में - मान लीजिए, एक स्वायत्त निरीक्षण ड्रोन एक मंद रोशनी वाले गोदाम या रात के समय खोज-और-बचाव यूएवी को नेविगेट करता है - इसका मतलब है कि आपको उच्च-कंट्रास्ट वीडियो कैप्चर करने के लिए घुसपैठ, बिजली की भूख, अंधा कर देने वाली सफेद एलईडी चमक की आवश्यकता नहीं है।. ऑनबोर्ड एआई मॉडल के लिए जो वस्तुओं को वर्गीकृत करने के लिए रंगीन डेटा पर निर्भर करते हैं (जैसे खतरनाक पाइप वाल्व या लक्ष्य के कपड़ों के रंग की पहचान करना), F1.0 शानदार है.

लेकिन यहां एक ऐसी समस्या है जो शौकिया आपूर्तिकर्ता आपको नहीं बताएंगे: चौड़े-खुले एपर्चर ऑप्टिकल विपथन में पूर्ण अराजकता लाते हैं. जब आप आईरिस को F1.0 पर खोलते हैं, तो प्रकाश किरणें लेंस तत्वों के बाहरी किनारों पर अविश्वसनीय रूप से तीव्र कोणों पर प्रहार करती हैं. इससे एफपीवी के लिए दो बड़ी समस्याएं उत्पन्न होती हैं:

• क्षेत्र की रेज़र-पतली गहराई (DoF):आपकी त्रुटि की संभावना मिलीमीटर तक कम हो जाती है. यदि आपका यांत्रिक लेंस आवास आंतरिक मोटर गर्मी या परिवेश तापमान परिवर्तन के कारण थोड़ा सा भी मुड़ता है, तो आपका लक्ष्य पूरी तरह से फोकस से बाहर हो जाता है.

• परिधीय एमटीएफ पतन:गोलाकार विपथन और कोमा आपकी उच्च-रिज़ॉल्यूशन छवि के कोनों को गंदे, अनुपयोगी सूप में बदल देगा. यदि आपका लेंस किनारों पर उच्च एमटीएफ (मॉड्यूलेशन ट्रांसफर फ़ंक्शन) बनाए नहीं रख सकता है, तो आपका महंगा 4MP या 5MP सेंसर प्रभावी रूप से 1.3MP सेंसर की तरह व्यवहार कर रहा है।.

इसका प्रतिकार करने के लिए, हम केवल सस्ते, ऑफ-द-शेल्फ गोलाकार ग्लास का उपयोग नहीं कर सकते. हमें चारों ओर डिजाइन करना होगाएएसपी (एस्फेरिकल लेंस) तत्वउन दुष्ट किनारे-किरणों को एक ही केंद्र बिंदु में वापस लाने के लिए मजबूर करना.

असल में, मुझे इसे फिर से कहना चाहिए - यह केवल गोलाकार आकृतियों का उपयोग करने के बारे में नहीं है; यह सामग्री की पसंद के बारे में है. यदि आप ड्रोन के लिए एक सस्ता, पूर्ण-प्लास्टिक F1.0 लेंस खरीदते हैं, तो यहइच्छाउस क्षण विफल हो जाता है जब परिवेश के तापमान में उतार-चढ़ाव होता है या उड़ान इलेक्ट्रॉनिक्स गर्म हो जाता है.

यही कारण है कि हमने अपना फ्लैगशिप बनायापीएल100 ब्लैकलाइट लेंस. यह एक कठोर उबाल हैF1.0, 4mm, 4MP/5MP-रेडी ऑप्टिकल मॉन्स्टरएक उन्नत के आसपास स्पष्ट रूप से निर्मित7ई संरचना(एक ऑल-ग्लास/हाइब्रिड आर्किटेक्चर). कस्टम थर्मल-प्रतिरोधी बैरल में रखे गए प्रीमियम ग्लास तत्वों का उपयोग करके, PL100 सक्रिय थर्मल मुआवजा प्राप्त करता है. चाहे आपका एफपीवी प्लेटफॉर्म बर्फ़ीली उच्च ऊंचाई वाली हवाओं से लड़ रहा हो या उच्च-वाट क्षमता वाले ट्रांसमिशन बोर्ड से गर्मी सोख रहा हो (-20°C से +70°C), फोकस प्लेन पूरी तरह से लॉक रहता है.

2. इन्फ्रारेड (आईआर) नाइट विजन: लागत प्रभावी वर्कहॉर्स (वेवलेंथ ट्रैप के साथ)

बाड़ के दूसरी तरफ, हमारे पास पारंपरिक आईआर रोशनी है (आमतौर पर 850 एनएम या 940 एनएम सक्रिय आईआर एलईडी के साथ जोड़ा जाता है). इस श्रेणी के लेंस—जैसे हमारा वॉल्यूम-अनुकूलितPL071 6G ऑल-ग्लास श्रृंखला-अविश्वसनीय रूप से परिपक्व, अत्यधिक स्थिर और आपके खरीद बजट के लिए असाधारण रूप से अनुकूल हैं.

आईआर प्रणाली का मुख्य लाभ असम्बद्धता, पूर्ण विरोधाभास है. पूर्ण शून्य-लक्स वातावरण में - जैसे कि अप्रकाशित भूमिगत सुरंगें या गहरे जंगल की परिधि जहां शून्य परिवेश प्रकाश है - आईआर दुनिया को एक तेज, उच्च-विपरीत काले और सफेद मानचित्र में बदल देता है. यह रंग भ्रम को दूर करता है, एज एआई एल्गोरिदम और एसएलएएम (एक साथ स्थानीयकरण और मैपिंग) दृश्य नेविगेशन सिस्टम को ट्रेस करने के लिए स्पष्ट सीमाएं देता है।.

हालाँकि, आईआर सेटअप में एक मूक हत्यारा प्रतीक्षा कर रहा है:फोकस शिफ्ट.

यहां अनुसंधान एवं विकास टीमों के लिए एक सामान्य, अत्यधिक निराशाजनक परिदृश्य है: आपके इंजीनियर दिन के दौरान प्रयोगशाला में ड्रोन की दृष्टि प्रणाली को कैलिब्रेट करते हैं।यह अविश्वसनीय रूप से तेज़ दिखता है. रात हो जाती है, ड्रोन उड़ान भरता है, सक्रिय आईआर इलुमिनेटर चालू हो जाते हैं, और अचानक लाइव फ़ीड ऐसा दिखता है जैसे किसी ने लेंस पर ग्रीस लगा दिया हो.

सेंसर के शोर कम करने वाले एल्गोरिदम को दोष न दें। यह मौलिक भौतिकी है।दृश्यमान प्रकाश (400-700 एनएम) और इन्फ्रारेड प्रकाश (850 एनएम/940 एनएम) एक ही कांच के माध्यम से अलग-अलग गति से यात्रा करते हैं क्योंकि अपवर्तक सूचकांक तरंग दैर्ध्य के आधार पर बदलता है. यदि आपके लेंस तत्वों को जानबूझकर अनुकूलित नहीं किया गया हैआईआर सह-फोकस, दृश्य प्रकाश के लिए फोकल विमान और आईआर प्रकाश के लिए फोकल विमान लेंस के पीछे दो पूरी तरह से अलग गहराई पर उतरेंगे.

इस दुःस्वप्न अंतराल को दूर करने के लिए, हम एकीकृत होते हैंईडी (अतिरिक्त-निम्न फैलाव) ग्लास तत्वऔर विशेष ब्रॉडबैंड कोटिंग्स लागू करें ताकि दोनों तरंग दैर्ध्य सेंसर पर बिल्कुल समान माइक्रोन-स्तर के विमान पर केंद्रित हों. इसके अलावा, यदि आप किसी अत्यधिक परावर्तक सतह (जैसे धातु चिह्न या सफेद इमारत) की ओर तेज गति से उड़ रहे हैं, तो आईआर सेटअप स्थानीयकृत ओवरएक्सपोजर ("व्हाइट-आउट") के लिए कुख्यात हैं।. एकीकृत किये बिनानीला कांचया भूत-प्रेत और द्वितीयक प्रतिबिंबों को दबाने के लिए विशेष फ़िल्टरिंग, आपके नेविगेशन एआई को गंभीर विलंबता या पूर्ण मतिभ्रम का अनुभव होगा.

3. एफपीवी सोर्सिंग निर्णय मैट्रिक्स: आपके ड्रोन में कौन सा फिट बैठता है?

आइए कॉर्पोरेट फ़्लाफ़ को छोड़ें और अपने अगले हार्डवेयर ऑडिट के लिए एक ठोस इंजीनियरिंग चेकलिस्ट बनाएं:

PL100 F1.0 ब्लैकलाइट लेंस प्राप्त करें यदि:

• रंग डेटा गैर-परक्राम्य है:आपके ड्रोन को विशिष्ट तार के रंग, खतरे के निशान, संरचनात्मक जंग, या तारों की रोशनी में खोज-और-बचाव लक्ष्य संगठनों की पहचान करने की आवश्यकता है।

• सक्रिय उत्सर्जन एक दायित्व है:आप गुप्त निगरानी प्लेटफ़ॉर्म, सामरिक यूएवी, या वन्यजीव निगरानी ड्रोन बना रहे हैं जहां उज्ज्वल अवरक्त किरणें या सफेद स्पॉटलाइट अस्वीकार्य हैं।

• हाई-स्पीड एज AI प्रोसेसिंग:आपका ऑनबोर्ड कंप्यूटर गंदे कम रोशनी वाले फ़ीड पर सॉफ़्टवेयर शार्पनिंग या डी-नॉइज़िंग फ़िल्टर चलाने वाले GPU/NPU चक्र को बर्बाद नहीं कर सकता है. आपको चौड़े-खुले एपर्चर से सीधे उच्च-निष्ठा वाले "स्वच्छ" फोटॉन की आवश्यकता है.

• हमारी सिफ़ारिश: The पीएल100 (एफ1.0, 4मिमी, एम12). प्रत्येक इकाई कठोर स्वचालित प्रक्रिया से गुजरती हैसक्रिय संरेखण (एए परीक्षण)हमारे प्रोडक्शन पार्क में यह सुनिश्चित करने के लिए कि टिल्ट और चीफ रे एंगल (सीआरए) फैक्ट्री लाइन छोड़ने से पहले हाई-एंड 4MP/5MP सेंसर के साथ पूरी तरह से संरेखित हों।

आईआर-अनुकूलित लेंस (पीएल071 की तरह) पर टिके रहें यदि:

• पूर्ण शून्य-लक्स संचालन:आपका एफपीवी ड्रोन अप्रकाशित खदानों, परित्यक्त इमारतों, या गहरे भूमिगत बुनियादी ढांचे में काम करता है, जहां वस्तुतः शून्य परिवेशीय फोटॉन होते हैं।.

• सख्त खरीद बजट बाधाएँ:यह परियोजना गोदाम एजीवी या बुनियादी परिधि ड्रोन की एक विशाल, लागत-संवेदनशील बेड़े की तैनाती है जिसके लिए केवल बुनियादी ज्यामितीय सीमा का पता लगाने और बाधा से बचाव की आवश्यकता होती है।.

• शुद्ध ज्यामितीय SLAM/मैपिंग:आपका स्थानीयकरण एल्गोरिदम केवल उच्च-विपरीत किनारे का पता लगाने और स्थानिक विशेषताओं की परवाह करता है, जिससे रंग जानकारी अप्रासंगिक हो जाती है.

लैब से अंतिम विचार

सटीक प्रकाशिकी में, आपको बिना कुछ लिए कुछ नहीं मिलता है।यदि आप F1.0 लेंस का विशाल कम रोशनी वाला पेलोड चाहते हैं, तो आपको थर्मल बहाव और कोने के धुंधलापन को रोकने के लिए संरचनात्मक तापमान मुआवजे और एस्फेरिकल ग्लास प्रोफाइल में निवेश करना चाहिए।. यदि आप आईआर का लागत-कुशल मार्ग चुनते हैं, तो आपको यह सुनिश्चित करना होगा कि आपका आपूर्तिकर्ता रतौंधी को रोकने के लिए सही आईआर सह-फोकस प्रदान करता है।.

शंघाई सिल्क ऑप्टिकल में, हम प्रति माह 6 मिलियन से अधिक लेंस बनाते हैं. हम सामान्य बिक्री पिचों पर सौदा नहीं करते हैं; हम एमटीएफ वक्रों और भौतिक विश्वसनीयता में सौदा करते हैं. यदि आप अपनी ऑप्टिकल सहनशीलता का अनुमान लगाते-लगाते थक गए हैं और अपने अगले ड्रोन, सुरक्षा, या चिकित्सा दृष्टि सरणी के लिए वास्तविक हार्डवेयर विशिष्टताओं के बारे में बात करना चाहते हैं, तो संपर्क करें। आइए कुछ ऐसा बनाएं जो वास्तव में रोशनी बंद होने पर भी काम करे।
