आधुनिक कैमरों में एस्फेरिकल ऑप्टिक्स हर जगह क्यों हैं?

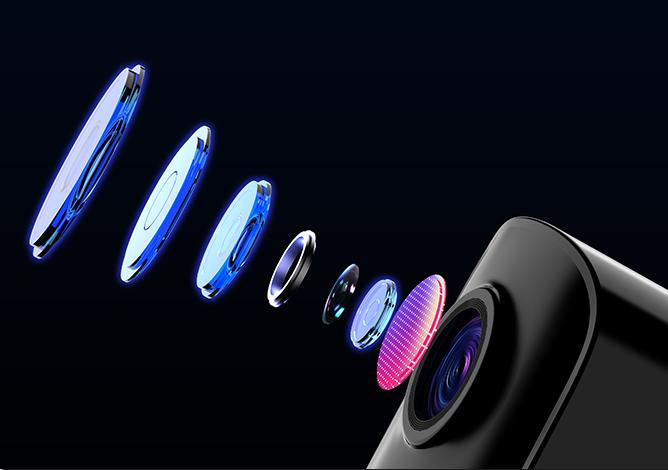

यदि आप एक आधुनिक कैमरा लेंस को अलग करते हैं, तो इस बात की अच्छी संभावना है कि आपको कुछ ऐसा मिलेगा जो अन्य ऑप्टिकल तत्वों से थोड़ा अलग दिखता है।
यह मध्य में अधिक मोटा हो सकता है।
इसमें असामान्य वक्रता हो सकती है.
और एक पारंपरिक गोलाकार लेंस सतह के विपरीत, इसकी वक्रता एक साधारण क्षेत्र का अनुसरण नहीं करती है।
यह एक हैगोलाकार लेंस तत्व.
एस्फेरिकल ऑप्टिक्स अब स्मार्टफोन कैमरों और कॉम्पैक्ट सुरक्षा कैमरों से लेकर ऑटोमोटिव इमेजिंग सिस्टम, ड्रोन, मशीन विज़न कैमरे और पेशेवर फोटोग्राफिक लेंस तक हर चीज में पाए जाते हैं।
हमेशा ऐसा नहीं था.
तो क्या बदला?
संक्षिप्त उत्तर यह है कि आधुनिक कैमरे छोटे होते हुए लेंसों को और अधिक कार्य करने के लिए कह रहे हैं।
और दुर्भाग्यवश, भौतिकी इसे आसान बनाने के लिए सहमत नहीं है।
गोलाकार लेंस वास्तव में एक सुविधाजनक समझौता है
आइए पारंपरिक दृष्टिकोण से शुरुआत करें।
एक गोलाकार लेंस की सतह एक गोले पर आधारित होती है।
इससे सतह का निर्माण अपेक्षाकृत सरल हो जाता है।
लेकिन एक समस्या है।

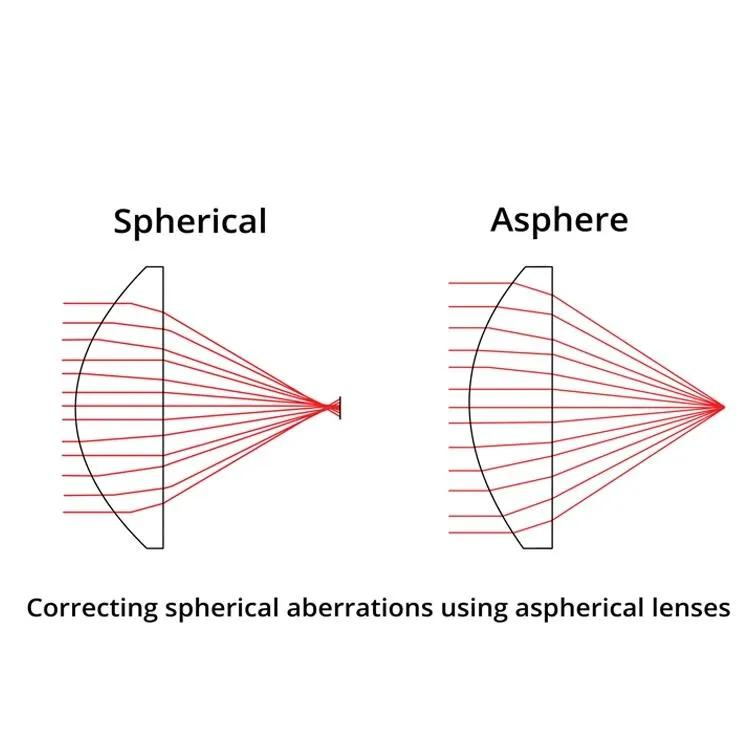

गोलाकार लेंस के विभिन्न भागों से गुजरने वाली प्रकाश किरणें हमेशा एक ही बिंदु पर एकत्रित नहीं होती हैं।
ऑप्टिकल अक्ष के पास की किरणें और लेंस के बाहरी हिस्से से गुजरने वाली किरणें अलग-अलग तरीके से फोकस कर सकती हैं।
इससे उत्पादन होता हैगोलाकार विपथन.
छवि कम तीक्ष्ण हो जाती है, विशेषकर जब लेंस का उपयोग बड़े एपर्चर पर किया जाता है।
आप समस्या की भरपाई के लिए अधिक ऑप्टिकल तत्व जोड़ सकते हैं।
और ऐतिहासिक रूप से, लेंस डिजाइनरों ने बिल्कुल यही किया।
लेकिन अब आपके सामने एक और समस्या है:
अधिक तत्वों का अर्थ है अधिक स्थान, अधिक वजन, अधिक सतहें, अधिक विनिर्माण जटिलता और संभावित रूप से अधिक लागत।
आख़िरकार कोई स्पष्ट प्रश्न पूछता है:
लेंस की सतह का आकार ही क्यों नहीं बदला जाता?
यहीं पर गोलाकार प्रकाशिकी उपयोगी हो जाती है।

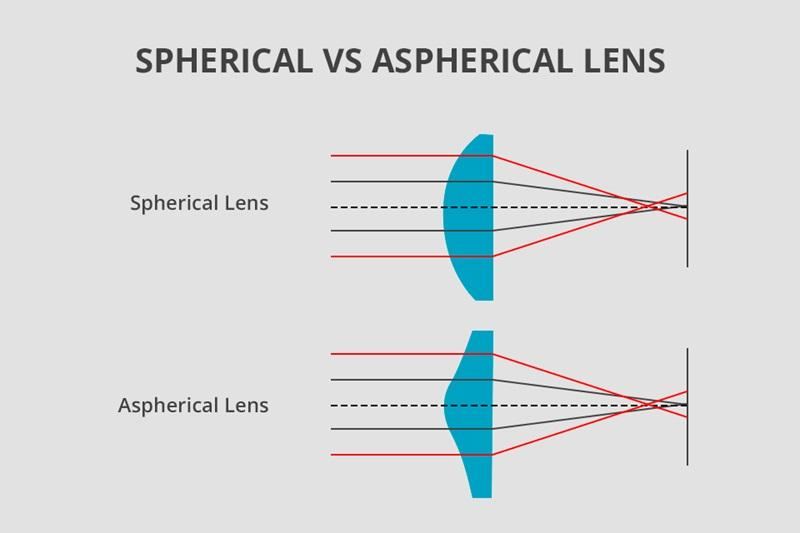

गोलाकार सतह को क्या अलग बनाता है?
एक गोलाकार सतह की वक्रता त्रिज्या एक स्थिर होती है।
गोलाकार सतह नहीं होती.
इसकी वक्रता केंद्र से किनारे की ओर धीरे-धीरे बदलती रहती है।
यह एक छोटे ज्यामितीय अंतर की तरह लग सकता है।
वैकल्पिक रूप से, यह अत्यंत उपयोगी है.
सतह के आकार को सावधानीपूर्वक नियंत्रित करके, डिजाइनर प्रकाश किरणों को अधिक नियंत्रित तरीके से अभिसरित कर सकते हैं।
यह एक गोलाकार तत्व को ऑप्टिकल विपथन को ठीक करने की अनुमति देता है जिसके लिए अन्यथा कई पारंपरिक गोलाकार तत्वों की आवश्यकता होगी।
सामान्य शर्तों में:
किसी समस्या को ठीक करने के लिए अधिक ग्लास जोड़ने के बजाय, कभी-कभी आप ग्लास का आकार बदल सकते हैं।
यही एक प्रमुख कारण है कि एस्फेरिकल ऑप्टिक्स इतना महत्वपूर्ण हो गया।
वास्तविक लाभ सिर्फ "तेज" नहीं है
लोग अक्सर गोलाकार लेंस को तीक्ष्णता में सुधार करने का एक तरीका बताते हैं।
यह सच है, लेकिन अधूरा है।
बड़ा फायदा यह हैऑप्टिकल डिज़ाइन स्वतंत्रता।
एक गोलाकार सतह डिज़ाइन के आधार पर इंजीनियरों को कई ऑप्टिकल विशेषताओं का प्रबंधन करने में मदद कर सकती है।
इनमें शामिल हो सकते हैं:
गोलाकार विपथन
कोमा
दृष्टिवैषम्य
विरूपण
फ़ील्ड प्रदर्शन
कुल मिलाकर लेंस का आकार
कॉम्पैक्ट कैमरों में यह बहुत मायने रखता है।
आधुनिक कैमरा मॉड्यूल को अक्सर निम्न प्रदान करते हुए बहुत तंग यांत्रिक स्थानों के अंदर फिट होने की आवश्यकता होती है:
विस्तृत दृश्य क्षेत्र
बड़े छिद्र
उच्च रिज़ॉल्यूशन
अच्छा बढ़त प्रदर्शन
केवल पारंपरिक गोलाकार तत्वों का उपयोग करके यह सब हासिल करने की कोशिश करना बेहद मुश्किल हो सकता है।
गोलाकार प्रकाशिकी डिजाइनर को एक और उपकरण देती है।
और कभी-कभी, एक अच्छी तरह से डिज़ाइन की गई गोलाकार सतह वह काम कर सकती है जिसे कई पारंपरिक सतहों को करने की आवश्यकता होती है।
वाइड-एंगल कैमरे एस्फेरिकल ऑप्टिक्स को क्यों पसंद करते हैं
वाइड-एंगल लेंस विशेष रूप से चुनौतीपूर्ण होते हैं।
जैसे-जैसे देखने का क्षेत्र बड़ा होता जाता है, प्रकाश विभिन्न कोणों से ऑप्टिकल सिस्टम में प्रवेश करता है।
उन किरणों को नियंत्रण में रखना कठिन हो जाता है।
विकृति को प्रबंधित करना अधिक कठिन हो जाता है।
बढ़त के प्रदर्शन को बनाए रखना अधिक कठिन हो जाता है।
यह एक कारण है कि गोलाकार तत्व वाइड-एंगल कैमरा डिज़ाइन में इतनी बार दिखाई देते हैं।
एक कॉम्पैक्ट सुरक्षा कैमरे पर विचार करें.
निर्माता व्यापक दृश्य क्षेत्र, छोटे लेंस आयाम, उच्च रिज़ॉल्यूशन और कम रोशनी में अच्छा प्रदर्शन चाह सकता है।
वे आवश्यकताएँ ऑप्टिकल डिज़ाइन को विभिन्न दिशाओं में खींचती हैं।
एक व्यापक एपर्चर प्रकाश एकत्र करने में मदद करता है।
देखने का व्यापक क्षेत्र कवरेज बढ़ाता है।
एक छोटा पैकेज उत्पाद एकीकरण में मदद करता है।
लेकिन उनमें से प्रत्येक निर्णय ऑप्टिकल चुनौतियां पैदा करता है।
गोलाकार सतहें डिजाइनरों को एक व्यावहारिक संतुलन खोजने में मदद कर सकती हैं।
स्मार्टफोन ने एस्फेरिकल ऑप्टिक्स को और भी महत्वपूर्ण क्यों बना दिया?
स्मार्टफ़ोन शायद समझने में सबसे आसान उदाहरण है।
स्मार्टफोन का कैमरा छोटा होता है।
फिर भी निर्माताओं को उम्मीद है कि यह ऐसी छवियां तैयार करेगा जो बीस साल पहले एक बहुत बड़े कैमरे से उल्लेखनीय लगती होंगी।
बड़ी संख्या में पारंपरिक ग्लास तत्वों को जोड़कर प्रत्येक ऑप्टिकल समस्या को हल करने के लिए पर्याप्त भौतिक स्थान नहीं है।
समाधान अत्यधिक अनुकूलित ऑप्टिकल डिज़ाइन है।
गोलाकार सतहें एक बहुत ही कॉम्पैक्ट पैकेज के भीतर पर्याप्त सुधार प्रदान कर सकती हैं।
यही सिद्धांत अन्य लघु इमेजिंग प्रणालियों पर भी लागू होता है।
सुरक्षा कैमरे, एम्बेडेड विज़न मॉड्यूल, ऑटोमोटिव कैमरे, ड्रोन, रोबोट और स्मार्ट डिवाइस सभी समान दबाव का सामना करते हैं:
कम भौतिक स्थान में अधिक ऑप्टिकल प्रदर्शन।
लेकिन गोलाकार का मतलब "स्वचालित रूप से बेहतर" नहीं है
यह एक महत्वपूर्ण मुद्दा है।
एक गोलाकार लेंस तत्व स्वचालित रूप से गोलाकार से बेहतर नहीं होता है।
यह एक डिज़ाइन टूल है.
खराब ढंग से डिजाइन की गई गोलाकार सतह अभी भी खराब ऑप्टिकल प्रदर्शन उत्पन्न कर सकती है।
और गोलाकार तत्व का उपयोग करने से प्रबंधन की आवश्यकता समाप्त नहीं होती है:
रंगीन विपथन
विरूपण
विनिर्माण सहनशीलता
संरेखण
कोटिंग प्रदर्शन
थर्मल व्यवहार
पूरे ऑप्टिकल सिस्टम को अभी भी एक साथ काम करना होगा।
वास्तव में, गोलाकार सतहें कभी-कभी विनिर्माण और गुणवत्ता नियंत्रण को अधिक कठिन बना सकती हैं क्योंकि सतह की ज्यामिति अधिक जटिल होती है।
तो वास्तविक उपलब्धि केवल यह नहीं है:
"हमने एक गोलाकार लेंस का उपयोग किया।"
यह है:
"हमने सही समस्या को हल करने के लिए सही ऑप्टिकल ज्यामिति का उपयोग किया।"
विनिर्माण वह जगह है जहां सिद्धांत दिलचस्प हो जाता है
कंप्यूटर पर गोलाकार सतह को डिज़ाइन करने और लगातार हजारों का निर्माण करने के बीच एक बड़ा अंतर है।
आवश्यक सतह प्रोफ़ाइल का सटीक उत्पादन किया जाना आवश्यक है।
फिर तत्व को सही ढंग से इकट्ठा किया जाना चाहिए।
यहां तक कि एक अच्छा ऑप्टिकल डिज़ाइन भी प्रदर्शन खो सकता है यदि विनिर्माण सहनशीलता को खराब तरीके से नियंत्रित किया जाता है।
यही कारण है कि ऑप्टिकल निर्माता जैसेबोशी ऑप्टिक्सडिज़ाइन और विनिर्माण पर एक साथ विचार करने की आवश्यकता है।
आधुनिक ऑप्टिकल उत्पादन में सटीक मोल्डिंग, ऑप्टिकल घटक प्रसंस्करण, असेंबली, आयामी निरीक्षण और ऑप्टिकल प्रदर्शन परीक्षण शामिल हो सकते हैं।
ऑप्टिकल सतह की मांग जितनी अधिक होगी, प्रक्रिया नियंत्रण उतना ही महत्वपूर्ण हो जाएगा।
बड़ा कारण एस्फेरिकल ऑप्टिक्स हर जगह हैं
तो हम इतने सारे आधुनिक कैमरों में गोलाकार प्रकाशिकी क्यों देखते हैं?
क्योंकि कैमरे विकसित हो गए हैं.
वे छोटे हैं.
सेंसर अधिक सक्षम हैं.
देखने का क्षेत्र व्यापक है.
एपर्चर बड़े हैं.
रिज़ॉल्यूशन आवश्यकताएँ अधिक हैं.
और कैमरे तेजी से प्रतिबंधित वातावरण में लगाए जा रहे हैं।
एक ड्रोन बहुत बड़ा लेंस नहीं ले जा सकता।
एक रोबोट को कॉम्पैक्ट विज़न मॉड्यूल की आवश्यकता होती है।
एक वाहन को ऐसे कैमरों की आवश्यकता होती है जो सावधानीपूर्वक डिज़ाइन किए गए आवासों में फिट हों।
स्मार्टफोन में लगभग कोई अतिरिक्त जगह नहीं होती है।
एस्फ़ेरिकल ऑप्टिक्स ऑप्टिकल इंजीनियरों को इन समस्याओं को हल करने के लिए एक और डिग्री की स्वतंत्रता देता है।
वे कोई जादुई सामग्री नहीं हैं.
वे आधुनिक ऑप्टिकल डिजाइनरों के पास मौजूद सबसे उपयोगी उपकरणों में से एक हैं।
और यह देखते हुए कि अब हम ऐसे छोटे कैमरों से कितना कुछ मांगते हैं, हमें शायद उनके लिए आभारी होना चाहिए।
