परिचय: लेंस विशिष्टता पत्रक केवल संख्याओं की तालिका नहीं है

जब इंजीनियर कैमरा लेंस चुनते हैं, तो पहला चरण आमतौर पर सरल होता है:

विशिष्टता पत्रक खोलें.

फिर कठिन हिस्सा आता है.

एक विशिष्ट लेंस डेटाशीट में शामिल हो सकते हैं:

• ईएफएल
• एफ संख्या
• FOV
• एमटीएफ
• विरूपण
• सीआरए
• टीटीएल
• सेंसर प्रारूप
• सापेक्ष रोशनी

अनुभवी ऑप्टिकल इंजीनियरों के लिए, ये संख्याएँ एक कहानी बताती हैं।

शुरुआती लोगों के लिए, वे एक विदेशी भाषा की तरह लग सकते हैं।

चुनौती "सर्वोत्तम" विशिष्टताओं वाला लेंस नहीं ढूंढना है।

चुनौती है समझने की:

कौन से ऑप्टिकल पैरामीटर वास्तव में आपके एप्लिकेशन के लिए मायने रखते हैं?

एक निगरानी कैमरा, स्वायत्त रोबोट, ड्रोन, चिकित्सा उपकरण और औद्योगिक दृष्टि प्रणाली सभी लेंस का उपयोग करते हैं - लेकिन उन्हें पूरी तरह से अलग ऑप्टिकल विशेषताओं की आवश्यकता होती है।

यह मार्गदर्शिका उन आवश्यक कैमरा लेंस विशिष्टताओं के बारे में बताती है जिन्हें चयन करने से पहले इंजीनियरों को समझना आवश्यक है।

1. फोकल लेंथ (ईएफएल): लेंस परिप्रेक्ष्य का आधार

फोकल लंबाई क्या है?

प्रभावी फोकल लंबाई (ईएफएल) कैमरा लेंस की सबसे महत्वपूर्ण विशिष्टताओं में से एक है।

यह निर्धारित करता है:

• बढ़ाई
• देखने का दृष्टिकोण
• वस्तुओं के बीच परिप्रेक्ष्य संबंध

बस:

छोटी फोकल लंबाई = व्यापक दृश्य
लंबी फोकल लंबाई = संकीर्ण दृश्य

सामान्य उदाहरण

वाइड-एंगल लेंस

विशिष्ट फोकल लंबाई:

• 1.8 मिमी
• 2.8 मिमी
• 3.6 मिमी

अनुप्रयोग:

• सुरक्षा कैमरे
• स्मार्ट घरेलू उपकरण
• रोबोटिक
• पार्किंग निगरानी

लाभ:

• बड़ा कवरेज क्षेत्र
• बेहतर पर्यावरण जागरूकता

सीमाएँ:

• उच्चतर विकृति
• दूरी पर वस्तु का आकार कम होना

टेलीफोटो लेंस

विशिष्ट फोकल लंबाई:

• 12 मिमी
• 25 मिमी
• 50मिमी+

अनुप्रयोग:

• यातायात निगरानी
• लंबी दूरी का निरीक्षण
• औद्योगिक माप

लाभ:

• दूर के विवरण कैप्चर करता है

सीमाएँ:

• देखने का संकीर्ण क्षेत्र

2. दृश्य क्षेत्र (FOV): कैमरा कितना देख सकता है?

दृश्य क्षेत्र लेंस द्वारा कैप्चर किए गए दृश्य क्षेत्र का वर्णन करता है।

इसे आमतौर पर इस प्रकार व्यक्त किया जाता है:

• क्षैतिज FOV
• लंबवत FOV
• विकर्ण FOV

FOV क्यों मायने रखता है

गलत FOV चुनने से महंगी समस्याएँ पैदा होती हैं।

बहुत संकीर्ण:

• अधिक अंधे धब्बे
• अधिक कैमरों की आवश्यकता है
• अधिक स्थापना लागत

बहुत विस्तृत:

• अत्यधिक विकृति
• पहचान की सटीकता में कमी

एक पेशेवर लेंस चयन प्रक्रिया हमेशा इस पर विचार करती है:

• लक्ष्य दूरी
• पता लगाने का क्षेत्र
• वस्तु का आकार
• मान्यता आवश्यकताएँ

3. एपर्चर (एफ-नंबर): लेंस की प्रकाश पकड़ने की क्षमता

एपर्चर सबसे गलत समझे जाने वाले विनिर्देशों में से एक है।

एफ-नंबर इनके बीच के अनुपात को दर्शाता है:

• लेंस की फोकल लंबाई
• प्रवेश पुतली का व्यास

F-नंबर जितना छोटा होगा:

→ एपर्चर जितना बड़ा होगा
→ जितना अधिक प्रकाश लेंस में प्रवेश करता है

सामान्य एपर्चर मान

एपर्चर क्यों मायने रखता है

कम रोशनी वाला वातावरण चुनौतियाँ पैदा करता है:

• सेंसर शोर में वृद्धि
• लंबे समय तक एक्सपोज़र का समय
• धीमी गति

एक बड़ा एपर्चर इलेक्ट्रॉनिक प्रवर्धन से पहले अधिक ऑप्टिकल जानकारी प्रदान करके मदद करता है।

यही कारण है कि उच्च-प्रदर्शन अनुप्रयोग तेजी से बड़े-एपर्चर लेंस पर ध्यान केंद्रित कर रहे हैं।

4. सेंसर अनुकूलता: लेंस और सेंसर को एक साथ काम करना चाहिए

इंजीनियरों द्वारा की जाने वाली एक सामान्य गलती केवल फोकल लंबाई के आधार पर लेंस का चयन करना है।

लेंस को सेंसर प्रारूप से भी मेल खाना चाहिए।

सामान्य सेंसर आकारों में शामिल हैं:

• 1/4"
• 1/3"
• 1/2.7"
• 1/2"
• 1/1.8"
• 1/1.2"

क्या होता है जब वे मेल नहीं खाते?

लेंस छवि वृत्त बहुत छोटा

परिणाम:

• अँधेरे कोने
• विगनेटिंग
• खोए हुए पिक्सेल

छोटे सेंसर के लिए डिज़ाइन किया गया लेंस, बड़े सेंसर पर उपयोग किया जाता है

परिणाम:

• छवि गुणवत्ता में कमी
• खराब धार प्रदर्शन

व्यावसायिक ऑप्टिकल मिलान के लिए निम्नलिखित पर विचार करना आवश्यक है:

• सेंसर विकर्ण
• पिक्सेल आकार
• मुख्य किरण कोण
• छवि वृत्त

5. विरूपण: व्यापक और प्रयोग करने योग्य के बीच का अंतर

विरूपण बताता है कि किसी छवि में कितनी सीधी रेखाएँ घुमावदार हो जाती हैं।

सबसे आम प्रकार:

बैरल विरूपण

इसमें विशिष्ट:

• वाइड-एंगल लेंस
• फिशआई लेंस



विकृति सदैव बुरी नहीं होती.

उदाहरण के लिए:

एफपीवी ड्रोन लेंस अक्सर इमर्सिव विज़न बनाने के लिए जानबूझकर मजबूत वाइड-एंगल विरूपण का उपयोग करते हैं।

तथापि:

अनुप्रयोग जैसे:

• माप प्रणाली
• लाइसेंस प्लेट मान्यता
• मशीन दृष्टि

बेहतर विरूपण नियंत्रण की आवश्यकता है।

कुंजी विकृति को पूरी तरह से समाप्त नहीं कर रही है।

मुख्य बात अनुप्रयोग आवश्यकताओं के अनुसार विरूपण को नियंत्रित करना है।

6. एमटीएफ: वास्तविक ऑप्टिकल प्रदर्शन को मापना

एमटीएफ (मॉड्यूलेशन ट्रांसफर फ़ंक्शन) सबसे महत्वपूर्ण ऑप्टिकल मूल्यांकन विधियों में से एक है।

यह वर्णन करता है कि एक लेंस किसी वस्तु से छवि में कंट्रास्ट को कितनी अच्छी तरह स्थानांतरित करता है।

बस:

उच्च एमटीएफ = विवरण पुन: प्रस्तुत करने की बेहतर क्षमता।

एमटीएफ क्यों मायने रखता है

दो लेंस हो सकते हैं:

• समान फोकल लंबाई
• वही एपर्चर
• समान रिज़ॉल्यूशन रेटिंग

लेकिन पूरी तरह से अलग छवि गुणवत्ता।

क्यों?

क्योंकि ऑप्टिकल प्रदर्शन इस पर निर्भर करता है:

• कांच की गुणवत्ता
• लेंस संरचना
• कोटिंग प्रौद्योगिकी
• विनिर्माण परिशुद्धता

एमटीएफ से वास्तविक ऑप्टिकल क्षमता का पता चलता है।

7. सीआरए (चीफ रे एंगल): आधुनिक सेंसर के लिए महत्वपूर्ण

सीआरए सेंसर तक आने वाली प्रकाश किरणों के कोण का वर्णन करता है।

आधुनिक सीएमओएस सेंसर सीआरए के प्रति अत्यधिक संवेदनशील हैं।

गलत CRA मिलान के कारण हो सकते हैं:

• रंग छायांकन
• चमक कम हो गई
• छवि का ह्रास

यह पैरामीटर इनके लिए विशेष रूप से महत्वपूर्ण है:

• ऑटोमोटिव कैमरे
• मशीन दृष्टि
• उच्च-रिज़ॉल्यूशन सेंसर

8. टीटीएल और मैकेनिकल डिज़ाइन पैरामीटर

ऑप्टिकल प्रदर्शन ही एकमात्र विचार नहीं है।

इंजीनियरों को यांत्रिक अनुकूलता पर भी विचार करना चाहिए।

महत्वपूर्ण मापदंडों में शामिल हैं:

टीटीएल (कुल ट्रैक लंबाई)

पहले लेंस की सतह से छवि तल तक ऑप्टिकल दूरी।

इसके लिए महत्वपूर्ण:

• कैमरा मॉड्यूल डिज़ाइन
• स्थान-सीमित अनुप्रयोग

माउंट प्रकार

सामान्य इंटरफ़ेस:

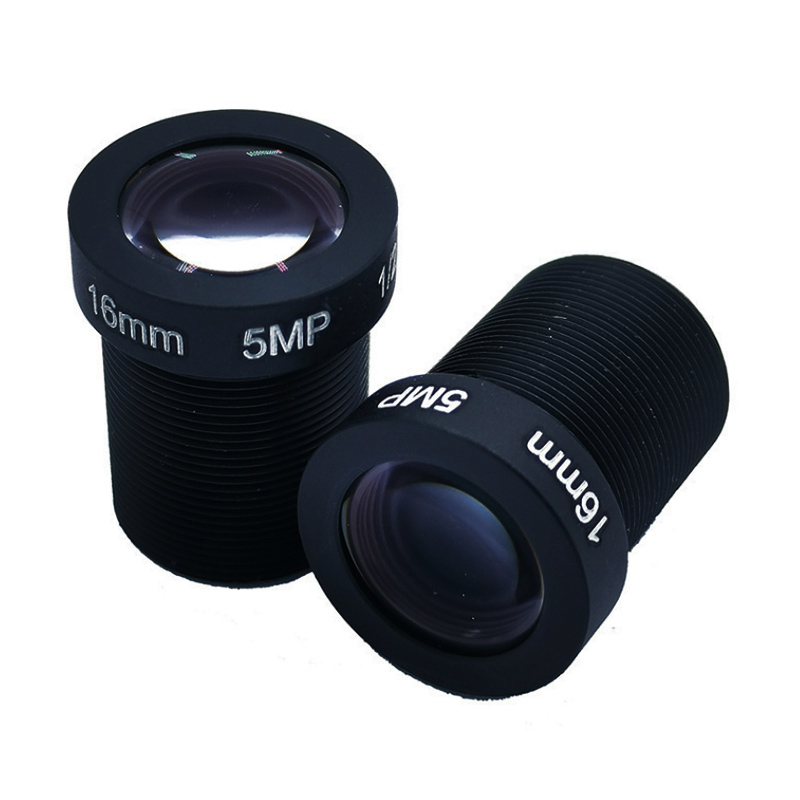

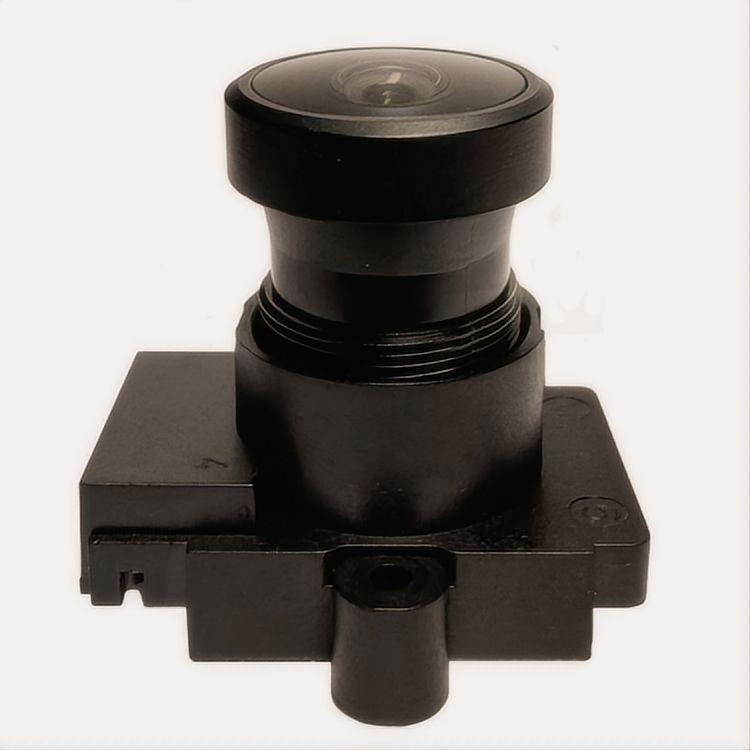

• एम12 माउंट
• सीएस माउंट
• सी माउंट
• एफ माउंट
• कस्टम माउंट

माउंट यांत्रिक एकीकरण निर्धारित करता है।

9. सापेक्ष रोशनी: पूरे फ्रेम में छवि गुणवत्ता

सापेक्ष रोशनी केंद्र से किनारे तक चमक स्थिरता का वर्णन करती है।

खराब सापेक्ष रोशनी के कारण:

• अँधेरे कोने
• असमान छवि चमक

यह इनके लिए विशेष रूप से महत्वपूर्ण है:

• वाइड-एंगल लेंस
• निगरानी कैमरे
• एआई विज़न सिस्टम

एक अच्छे लेंस को छवि पर लगातार रोशनी बनाए रखनी चाहिए।

10. सबसे आम गलती: समाधान के बजाय विशिष्टताएँ चुनना

इंजीनियरों द्वारा की जाने वाली सबसे बड़ी गलतियों में से एक लेंस की केवल संख्याओं के आधार पर तुलना करना है।

उदाहरण के लिए:

"लेंस ए का रिज़ॉल्यूशन अधिक है, इसलिए यह बेहतर होना चाहिए।"

आवश्यक रूप से नहीं।

एक सफल लेंस चयन संपूर्ण सिस्टम पर विचार करता है:

• सेंसर
• प्रकाश का वातावरण
• कार्य दूरी
• एआई आवश्यकताएँ
• छवि प्रसंस्करण क्षमता

सबसे अच्छा लेंस उच्चतम विशिष्टता वाला नहीं है।

यह एप्लिकेशन के लिए अनुकूलित है।

इंजीनियरों को कैमरा लेंस का मूल्यांकन कैसे करना चाहिए

लेंस चुनने से पहले पूछें:

आवेदन प्रश्न

• किन वस्तुओं का पता लगाने की आवश्यकता है?
• कार्य दूरी क्या है?
• प्रकाश की कौन सी स्थितियाँ मौजूद हैं?
• क्या रंग की जानकारी महत्वपूर्ण है?
• क्या AI विश्लेषण शामिल है?

ऑप्टिकल प्रश्न

• क्या FOV पर्याप्त है?
• क्या एपर्चर काफी बड़ा है?
• क्या सेंसर मेल खाता है?
• क्या विकृति स्वीकार्य है?
• क्या बढ़त का प्रदर्शन महत्वपूर्ण है?

सिस्टम प्रश्न

• क्या आकार सीमित है?
• क्या तापमान स्थिरता आवश्यक है?
• क्या दीर्घकालिक विश्वसनीयता महत्वपूर्ण है?

निष्कर्ष: लेंस विशिष्टताओं को समझने से बेहतर इमेजिंग सिस्टम बनता है

कैमरा लेंस विशिष्टताएँ केवल तकनीकी संख्याएँ नहीं हैं।

वे ऑप्टिकल निर्णयों का प्रतिनिधित्व करते हैं जो सीधे सिस्टम प्रदर्शन को प्रभावित करते हैं।

एक अच्छी तरह से चयनित लेंस सुधार कर सकता है:

• छवि के गुणवत्ता
• एआई सटीकता
• सिस्टम विश्वसनीयता
• उत्पाद प्रतिस्पर्धात्मकता

एक खराब चयनित लेंस सबसे उन्नत कैमरे और एल्गोरिदम को भी सीमित कर सकता है।

आधुनिक इमेजिंग प्रणालियों में, इंजीनियर केवल कांच का एक टुकड़ा नहीं चुन रहे हैं।

वे दृश्य बुद्धिमत्ता का आधार चुन रहे हैं।

अंतिम अंतर्दृष्टि

एक सेंसर पिक्सल कैप्चर करता है.

एक एल्गोरिदम जानकारी को संसाधित करता है।

लेकिन लेंस यह निर्धारित करता है कि सबसे पहले कौन सी जानकारी मौजूद है।

बेहतर ऑप्टिकल समझ बेहतर इंजीनियरिंग निर्णयों की ओर ले जाती है।
