खरीद के लिए अवश्य पढ़ें: ऑप्टिकल लेंस स्पेक शीट में 5 छिपे हुए जाल

ऑप्टिकल घटकों की सोर्सिंग की वास्तविकता

आइए ईमानदार रहें: ऑप्टिकल लेंस स्पेक शीट की तुलना करना किसी विदेशी भाषा को पढ़ने जैसा महसूस हो सकता है। अधिकांश खरीद प्रबंधक और विदेशी खरीदार स्वाभाविक रूप से तीन बड़े मुद्दों पर ध्यान केंद्रित करते हैं:रिज़ॉल्यूशन (मेगापिक्सेल), फोकल लंबाई और कीमत।आपको एक आपूर्तिकर्ता मिलता है जो आपके वर्तमान विक्रेता की तुलना में बीस सेंट सस्ते में "5MP 4mm F2.0 लेंस" पेश करता है। आप एक विशाल परीक्षण आदेश देते हैं. एक महीने बाद, आपका लीड इंजीनियर एक कैमरा मॉड्यूल पकड़े हुए आपके कार्यालय में आता है और कहता है, "कोने पूरी तरह से धुंधले हैं, और लेंस सेंसर ग्लास से टकराता है।"

क्या गलत हो गया? आप ऑप्टिकल मापदंडों के छिपे हुए जाल में फंस गए।

एक सच्चे ऑप्टिकल इनसाइडर की तरह लेंस प्राप्त करने के लिए, आपको हेडलाइन नंबरों से परे देखने की जरूरत है। यहां 5 महत्वपूर्ण, अक्सर नजरअंदाज की जाने वाली विशिष्टताएं हैं जो एक सफल उत्पादन को एक महंगे आरएमए दुःस्वप्न से अलग करती हैं।

1. सीआरए (चीफ रे एंगल): द साइलेंट मेगापिक्सेल किलर

आपने 5MP लेंस और 5MP सेंसर खरीदा है, लेकिन आपकी छवि 2MP कैमरे की तरह दिखती है। क्यों? क्योंकि सीआरए मेल नहीं खाता.

मुख्य किरण कोण वह कोण है जिस पर प्रकाश किरणें छवि सेंसर के बिल्कुल किनारों से टकराती हैं। आधुनिक उच्च-रिज़ॉल्यूशन सेंसर में छोटे, गहरे पिक्सेल होते हैं। यदि लेंस प्रकाश को बहुत तीव्र कोण पर मोड़ता है (उदाहरण के लिए, सेंसर पर 25° का CRA जिसके लिए 15° की आवश्यकता होती है), तो प्रकाश गलत पिक्सेल कुओं में फैल जाता है।

• परिणाम:गंभीर रंग की झालर (बैंगनी आभामंडल) और पूरी तरह से धुंधले किनारे।

• सोर्सिंग फिक्स:हमेशा अपने इंजीनियरों से सेंसर के अधिकतम सीआरए भत्ते के बारे में पूछें, और इसे लेंस स्पेक शीट से सख्ती से मेल करें।

2. "ऑप्टिकल" बनाम "टीवी" विरूपण: मार्केटिंग ट्रिक

यदि आप मशीन विज़न, एजीवी रोबोट, या चेहरे की पहचान के लिए लेंस खरीद रहे हैं, तो विरूपण आपका दुश्मन है। लेकिन आपूर्तिकर्ता इस नंबर के साथ गेम खेलना पसंद करते हैं।

आप "विरूपण: <2%" का दावा करने वाली एक विशेष शीट देख सकते हैं। बहुत अच्छा लगता है, है ना? लेकिन आपको पूछना होगा:क्या वह ऑप्टिकल डिस्टॉर्शन या टीवी डिस्टॉर्शन है?

• ऑप्टिकल विरूपण:एक गणितीय मान जो कागज़ पर हमेशा कम दिखता है।

• टीवी विरूपण:विरूपण वास्तव में मॉनिटर या एआई एल्गोरिदम पर कैसे दिखाई देता है। यह आमतौर पर बहुत अधिक संख्या होती है.

• सोर्सिंग फिक्स:यदि आपके एआई सॉफ़्टवेयर को सीधी रेखाओं की आवश्यकता है, तो सख्ती से मांग करेंटीवी विरूपणकीमत। कृत्रिम रूप से कम "ऑप्टिकल" संख्या से मूर्ख मत बनो।

3. लेंस संरचना (जैसे, 1G3P): "समर ब्लर" समस्या

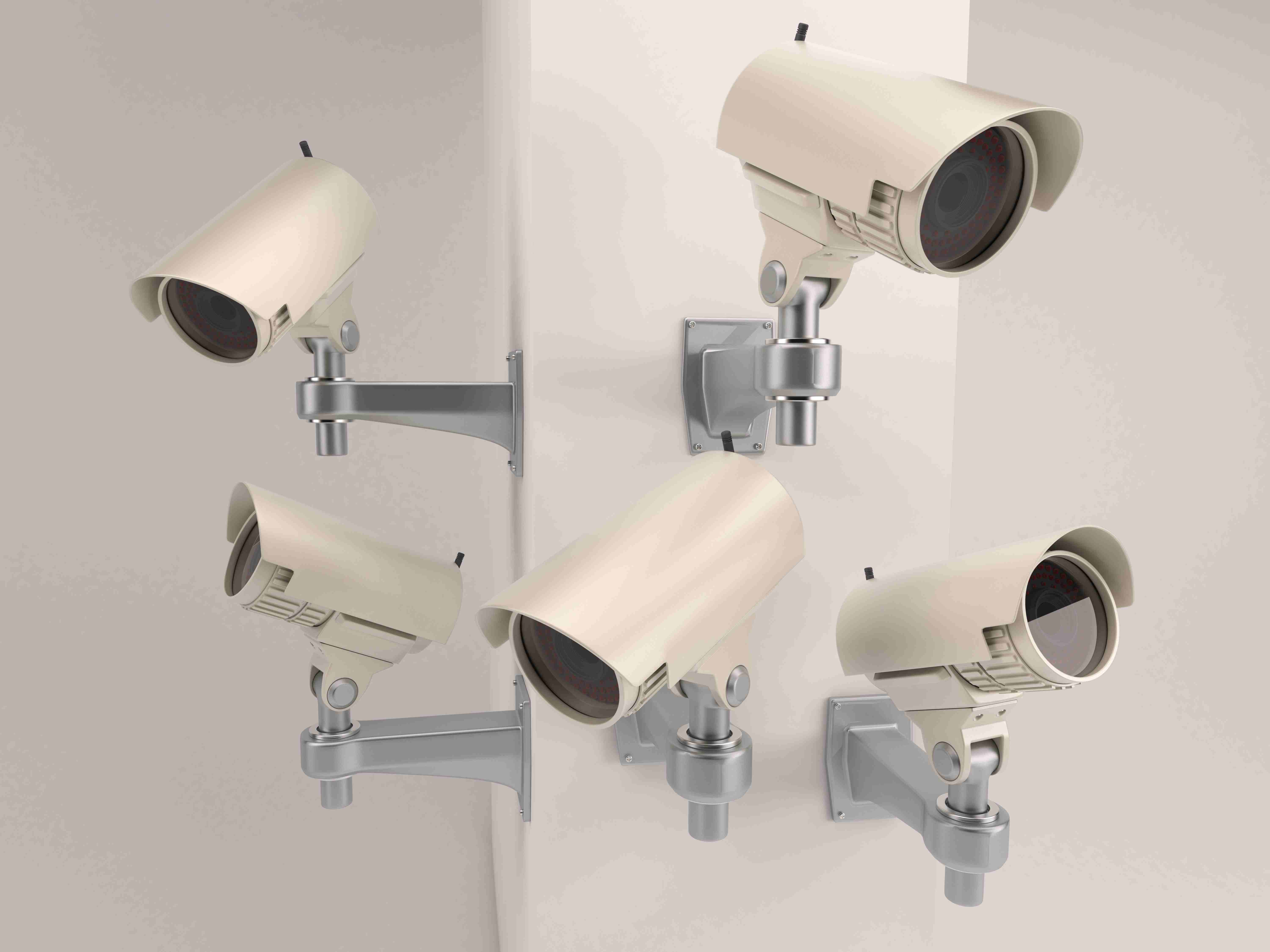

आप वातानुकूलित प्रयोगशाला में एक सस्ते ऑल-प्लास्टिक (4P) लेंस का परीक्षण करते हैं, और यह शानदार दिखता है। आप टेक्सास या दुबई में 10,000 सुरक्षा कैमरे तैनात करते हैं। जब गर्मियां आती हैं, तो प्लास्टिक फैल जाता है, केंद्र बिंदु बदल जाता है और हर एक कैमरा धुंधला हो जाता है।

• सोर्सिंग फिक्स:स्पेक शीट पर संरचनात्मक संरचना को देखें। तापमान में उतार-चढ़ाव वाले वातावरण के लिए, आपको कांच की आवश्यकता होती है। ए1G3P (1 ग्लास, 3 प्लास्टिक)या2जी2पीहाइब्रिड संरचना गर्मी के विरुद्ध प्रकाशिकी को स्थिर करने के लिए सटीक ग्लास तत्वों का उपयोग करती है। हाइब्रिड संरचना के लिए थोड़ा अधिक भुगतान करने से आप बाद में बड़े पैमाने पर प्रतिस्थापन लागत बचा सकते हैं।

4. टीटीएल (कुल ट्रैक लंबाई) और बीएफएल: मैकेनिकल "क्रंच"

यदि लेंस आपके कैमरा हाउसिंग के अंदर भौतिक रूप से फिट नहीं होता है तो ऑप्टिकल प्रदर्शन का कोई मतलब नहीं है।

• टीटीएल (कुल ट्रैक लंबाई):लेंस के बिल्कुल ऊपर से छवि सेंसर तक की दूरी। यदि आपका कैमरा हाउसिंग सुपर कॉम्पैक्ट है, तो लंबे टीटीएल वाला लेंस गुंबद ग्लास के पीछे फिट नहीं होगा।

• बीएफएल (बैक फोकल लेंथ):लेंस बैरल के नीचे से फोकस बिंदु तक की दूरी। यदि बीएफएल बहुत छोटा है, तो एम12 लेंस को माउंट में पेंच करने से यह आपके महंगे आईआर-कट फिल्टर में भौतिक रूप से दुर्घटनाग्रस्त हो जाएगा (और टूट जाएगा)।

5. एफ-नंबर बनाम वास्तविक ट्रांसमिशन (कोटिंग्स)

एक सस्ते कारखाने से एक F1.6 एपर्चर और एक प्रीमियम निर्माता से एक F1.6 एपर्चर होगानहींउतनी ही मात्रा में प्रकाश आने दो।

क्यों? क्योंकि नंगा शीशा प्रकाश को परावर्तित कर देता है। हाई-एंड लेंस निर्माता 98%+ प्रकाश संचरण सुनिश्चित करने के लिए कांच के हर एक टुकड़े पर मल्टी-लेयर ब्रॉडबैंड एंटी-रिफ्लेक्टिव कोटिंग्स (एआर कोटिंग्स) का उपयोग करते हैं। सस्ते निर्माता पैसे बचाने के लिए कोटिंग्स को छोड़ देते हैं, जिसके परिणामस्वरूप सही "एफ-नंबर" होने के बावजूद एक गहरी, शोर वाली छवि बनती है।

• सोर्सिंग फिक्स:आपूर्तिकर्ता से उनकी कोटिंग प्रक्रियाओं के बारे में पूछें। यदि लेंस अविश्वसनीय रूप से सस्ते हैं, तो संभवतः उन्होंने एआर कोटिंग्स पर समझौता किया है।

सोर्सिंग के लिए निचली पंक्ति

केवल मेगापिक्सेल और कीमत के आधार पर लेंस खरीदना बंद करें। अगली बार जब कोई आपूर्तिकर्ता आपको कोटेशन सौंपे, तो उनके सीआरए को सत्यापित करें, टीवी विरूपण की पुष्टि करें, अपने यांत्रिक चित्रों के विरुद्ध टीटीएल की जांच करें और ग्लास-टू-प्लास्टिक अनुपात के बारे में पूछें।

शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड में, हम आपको केवल मूल्य सूची नहीं भेजते हैं; हम संपूर्ण, पारदर्शी ऑप्टिकल इंजीनियरिंग डेटा प्रदान करते हैं। हम खरीद टीमों को उनके सटीक सेंसर और पर्यावरणीय आवश्यकताओं के लिए सटीक प्रकाशिकी का सहजता से मिलान करने में मदद करते हैं, यह सुनिश्चित करते हुए कि आपकी असेंबली लाइन बिना किसी "छिपे" आश्चर्य के चलती है।
