आकाश में आंखें: ड्रोन लेंस सिस्टम का तकनीकी विकास और ऑप्टिकल ट्रेड-ऑफ

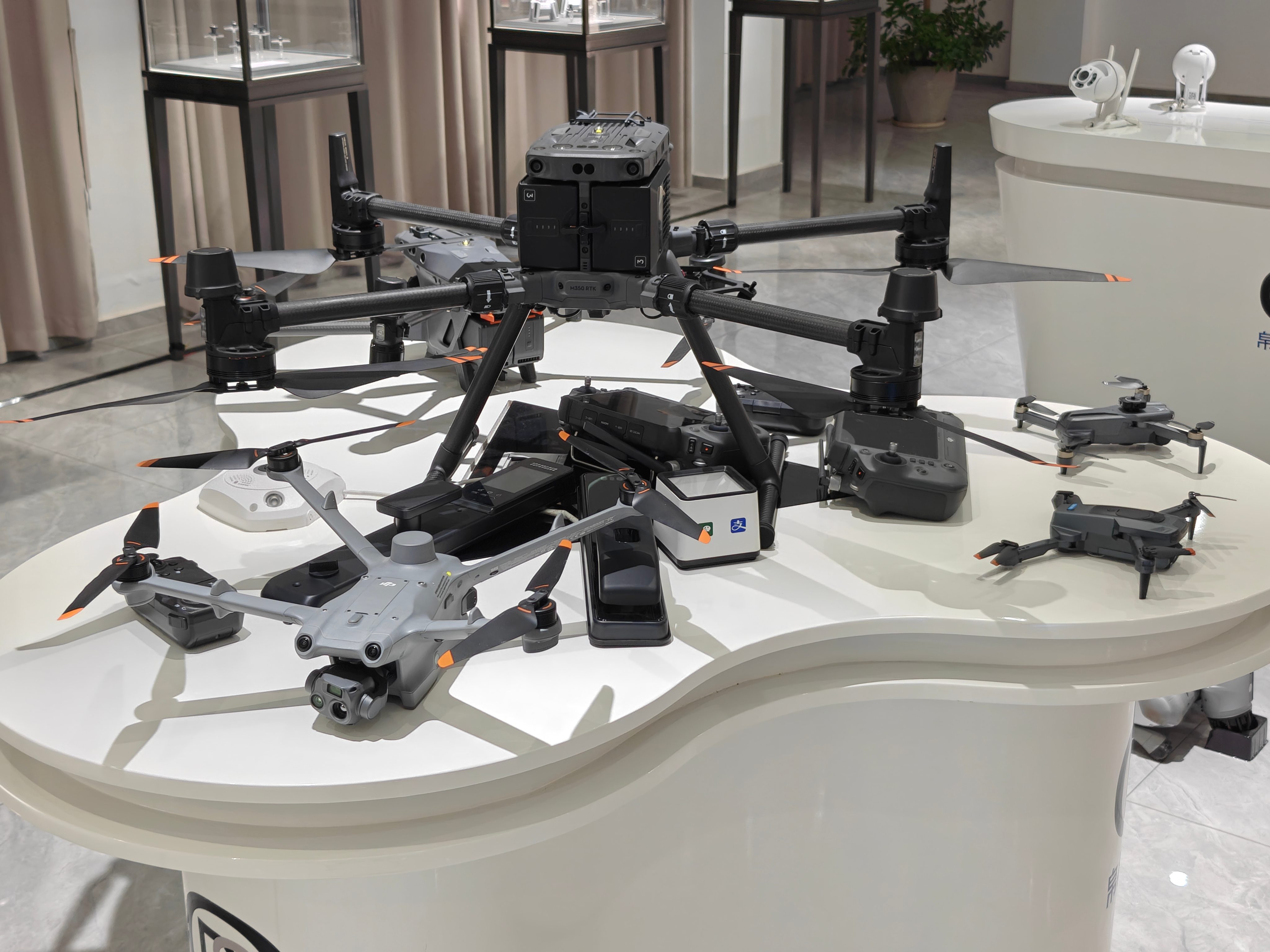

प्रॉज्यूमर और सिनेमैटिक ड्रोन: मल्टी-फोकल सिस्टम की दृश्य शक्ति

लंबे समय तक, ड्रोन सिनेमैटोग्राफी "वाइड-एंगल प्राइम" कथा तक ही सीमित थी। शुरुआती ड्रोन आमतौर पर एक ही लेंस (लगभग 24 मिमी के बराबर) ले जाते थे, जो भव्य परिदृश्यों के लिए बढ़िया होते हुए भी हवाई शॉट्स को दोहराव जैसा महसूस कराता था। जैसे-जैसे रचनात्मक मांगें बढ़ीं, ड्रोन ने आकाश में पेशेवर फोटोग्राफर की फोकल लंबाई की "त्रिमूर्ति" को फिर से बनाने के लिए मल्टी-लेंस सिस्टम को एकीकृत करना शुरू कर दिया।

मल्टी-लेंस सिस्टम में भौतिक बाधाएँ और स्थानिक संतुलन

आधुनिक फ्लैगशिप इमेजिंग ड्रोन में अब हवाई शॉट्स में "स्पेस कम्प्रेशन" प्रदान करने के लिए ट्रिपल-लेंस सिस्टम (वाइड, मीडियम टेली और टेली) की सुविधा है।¹एक सीमित जिम्बल वॉल्यूम के भीतर तीन स्वतंत्र इमेजिंग मॉड्यूल डिजाइन करना एक बड़ी इंजीनियरिंग चुनौती है जिसमें वजन वितरण और गतिशील केंद्र-गुरुत्वाकर्षण मुआवजा शामिल है।

24 मिमी मुख्य कैमरा आमतौर पर शीर्ष स्तरीय छवि गुणवत्ता और गतिशील रेंज प्रदान करने के लिए एक बड़े सेंसर (जैसे 4/3 सीएमओएस) का उपयोग करता है।²मीडियम टेली (70 मिमी समतुल्य) और टेली (166 मिमी समतुल्य) लेंस के जुड़ने से अभूतपूर्व परिप्रेक्ष्य लचीलापन मिलता है।¹1/1.3-इंच सेंसर से सुसज्जित 70 मिमी लेंस, आसपास के वातावरण की भावना को बनाए रखते हुए विषयों को उजागर करने में उत्कृष्टता प्रदान करता है, जो वास्तुशिल्प संरचनाओं या पर्यावरणीय चित्रों के लिए बिल्कुल उपयुक्त है।¹

166 मिमी टेली लेंस क्रांतिकारी है, जो एपर्चर को बढ़ाता है$f/3.4$पिछली पीढ़ियों की तुलना में बेहतर संकल्प शक्ति के लिए।¹हवाई फिल्मांकन में, टेलीफोटो लेंस का मूल्य "बचाव" में निहित है - यह पायलटों को खतरनाक प्रतिबंधित क्षेत्रों में घुसपैठ या प्रवेश किए बिना वन्यजीवों या विषयों के अंतरंग विवरण कैप्चर करने की अनुमति देता है।¹

सिनेमा-ग्रेड सिस्टम और डीएल माउंट का ऑप्टिकल डीएनए

हॉलीवुड स्तर की प्रस्तुतियों के लिए, फिक्स्ड-लेंस ड्रोन अपर्याप्त हैं। इंस्पायर 3 जैसे पेशेवर सिस्टम विनिमेय लेंस पारिस्थितिकी तंत्र के साथ पूर्ण-फ्रेम हवाई कैमरे पेश करते हैं।⁴यहां, फोकस "ऑप्टिकल स्थिरता" और "वर्कफ़्लो अनुकूलता" पर केंद्रित हो जाता है।

डीएल माउंट एक स्वामित्व प्रणाली है जिसे अल्ट्रा-शॉर्ट फ्लैंज दूरी के साथ डिज़ाइन किया गया है। इसके मिलान वाले प्राइम लेंस (18 मिमी, 24 मिमी, 35 मिमी, 50 मिमी) विस्तृत एपर्चर पर सीमांत दृष्टिवैषम्य और रंगीन विपथन को दबाने के लिए एस्फेरिकल (एएसपीएच) डिज़ाइन का उपयोग करते हैं।⁴सिनेमा में निरंतरता महत्वपूर्ण है - जब एक ड्रोन एक वाइड शॉट से क्लोज़-अप तक कट करता है, तो रंग प्रतिपादन या विपथन में महत्वपूर्ण अंतर उत्पादन के बाद की लागत में भारी वृद्धि करेगा। प्राकृतिक त्वचा टोन और नाजुक छाया विवरण सुनिश्चित करने के लिए ये लेंस डीजेआई सिनेमा कलर सिस्टम (डीसीसीएस) से मेल खाते हैं।⁴

इसके अलावा, ये सिस्टम "फोकस ब्रीदिंग" को संबोधित करते हैं - लेंस फोकस के रूप में संरचना में अजीब बदलाव। अनुकूलित ऑप्टिकल संरचनाओं के माध्यम से, ये सिनेमा लेंस सिनेमाई भाषा के कठोर मानकों को पूरा करते हुए फोकस खींचने के दौरान दृश्य के एक स्थिर क्षेत्र को बनाए रखते हैं।⁴

एफपीवी ड्रोन: गति, वास्तविक समय प्रतिक्रिया, और "फिशआई" का अस्तित्व

यदि सिनेमाई ड्रोन आकाश में "पेंटिंग" कर रहे हैं, तो एफपीवी ड्रोन "लड़ रहे हैं।" अत्यधिक युद्धाभ्यास में जहां गति 150 किमी/घंटा से अधिक हो सकती है, लेंस का मिशन सुंदर कल्पना नहीं बल्कि स्थानिक स्थिति की चरम भावना है।

FOV और विरूपण के बीच व्यापार-बंद

एफपीवी पायलटों को बाधाओं को समझने के लिए अल्ट्रा-वाइड फील्ड ऑफ व्यू (एफओवी) की आवश्यकता होती है। संकीर्ण जंगलों या परित्यक्त इमारतों में, परिधीय दृश्य संकेत केंद्र तीक्ष्णता से अधिक महत्वपूर्ण हैं। नतीजतन, एफपीवी लेंस बेहद कम फोकल लंबाई का उपयोग करते हैं, आमतौर पर 1.7 मिमी और 2.8 मिमी के बीच।⁶

1.7 मिमी लेंस लगभग 170-डिग्री FOV प्रदान करता है, जो मानव दृष्टि के किनारों को कवर करता है लेकिन भारी "फिशआई" बैरल विरूपण पेश करता है।⁶जबकि यह विकृति फोटोग्राफी के लिए सौंदर्य की दृष्टि से "बर्बाद" है, यह ड्रोन के पिच कोण को आंकने के लिए पायलटों के लिए एक भौतिक संदर्भ के रूप में कार्य करता है।

डिजिटल सिस्टम (जैसे DJI O3/O4) के उदय के साथ, FPV लेंस उच्च रिज़ॉल्यूशन (4K/120fps) और बेहतर गतिशील रेंज पर जोर दे रहे हैं, जिससे "वन-टेक" सिनेमाई FPV शॉट्स संभव हो रहे हैं।⁷

मिलिसेकंड रेस: ग्लास-टू-ग्लास लेटेंसी

एफपीवी में, पारंपरिक फोटोग्राफरों द्वारा नजरअंदाज किया जाने वाला एक मीट्रिक "ग्लास-टू-ग्लास लेटेंसी" है। यह सेंसर पर प्रकाश पड़ने से लेकर पायलट के चश्मे पर दिखाई देने वाली छवि तक का समय है।

100 मील प्रति घंटे पर, 100 एमएस की देरी का मतलब है कि ड्रोन पायलट को देखने से पहले लगभग 4.5 मीटर की यात्रा करता है कि क्या हुआ।⁸समर्पित एफपीवी कैमरे तीक्ष्णता से अधिक गति को प्राथमिकता देने के लिए सरलीकृत सेंसर रीडिंग और प्रोसेसिंग का उपयोग करते हैं।

1. एनालॉग सिस्टम:सीधे वीडियो आउटपुट के साथ सीसीडी सेंसर का उपयोग करें, दानेदार, कम-रेजोल्यूशन इमेजरी की कीमत पर 20 एमएस से कम विलंबता प्राप्त करें।⁸

2. डिजिटल एचडी सिस्टम:संपीड़न एल्गोरिदम का प्रयोग करें. आधुनिक सिस्टम स्कैन समय को कम करने के लिए उच्च फ्रेम दर (90fps या 120fps) का उपयोग करते हैं। 90fps पर, एक एकल फ़्रेम स्कैन ~11ms लेता है, जिससे कुल सिस्टम विलंबता 30ms से कम रहती है।⁷

इसके अलावा, वाइड डायनेमिक रेंज (डब्ल्यूडीआर) महत्वपूर्ण है। जब एक ड्रोन अंधेरे अंदरूनी हिस्से से तेज धूप में निकलता है, तो पायलट को "अंधापन" से बचाने के लिए लेंस को एक्सपोज़र को समायोजित करना चाहिए या मिलीसेकंड में उच्च-गतिशील सेंसर का उपयोग करना चाहिए।⁹

फोटोग्रामेट्री और जीआईएस: ज्यामितीय परिशुद्धता का वैज्ञानिक सौंदर्य

मैपिंग की दुनिया में, ड्रोन एक सटीक माप उपकरण बन जाता है। लक्ष्य अब "अच्छा दिखना" नहीं बल्कि "सटीक" होना है। प्रत्येक पिक्सेल जीपीएस/आरटीके निर्देशांक और ऑप्टिकल ज्यामिति से जुड़ा हुआ है।

ग्लोबल शटर: "जेलो इफ़ेक्ट" को ख़त्म करना

अधिकांश डिजिटल कैमरे "रोलिंग शटर" का उपयोग करते हैं, जो पिक्सेल को पंक्ति-दर-पंक्ति पढ़ता है। चलते ड्रोन पर, यह "जेलो प्रभाव" का कारण बनता है - छवि का ज्यामितीय विरूपण।¹¹

सर्वेक्षण में, 1% ज्यामितीय विरूपण से 3डी मॉडल में बड़े पैमाने पर विस्थापन त्रुटियां हो सकती हैं। इस प्रकार, पेशेवर मैपिंग लेंस (जैसे ज़ेनम्यूज़ पी1) एक मैकेनिकल ग्लोबल शटर का उपयोग करते हैं।¹³एक केंद्रीय लीफ शटर के माध्यम से, सभी 45 मिलियन पिक्सेल एक साथ उजागर होते हैं। महंगा और जटिल होते हुए भी, यह जमीनी नियंत्रण बिंदुओं के बिना सेंटीमीटर-स्तर की सटीकता सुनिश्चित करता है।¹³

ग्राउंड सैंपल दूरी (जीएसडी) और अंशांकन

मैपिंग ड्रोन का प्रदर्शन जीएसडी द्वारा परिभाषित किया जाता है - जमीन पर वास्तविक दूरी एक पिक्सेल द्वारा दर्शायी जाती है। यह ऊंचाई (एच), पिक्सेल आकार (ए), और फोकल लंबाई (एफ) द्वारा निर्धारित किया जाता है:

4.4 वाले सेंसर के लिए$\म्यू म$पिक्सल, 200 मीटर पर 24 मिमी लेंस ~ 3.6 सेमी का जीएसडी प्रदान करता है, जबकि 50 मिमी लेंस ~ 1.6 सेमी परिशुद्धता प्रदान करता है।¹⁴

फैक्ट्री छोड़ने से पहले प्रत्येक मैपिंग लेंस को सख्ती से कैलिब्रेट किया जाता है। विरूपण गुणांक (रेडियल और स्पर्शरेखा) प्रत्येक फोटो के "डेवरपडेटा" मेटाडेटा में संग्रहीत होते हैं, जिससे सॉफ़्टवेयर स्वचालित रूप से ऑप्टिकल दोषों की भरपाई कर सकता है।¹³

औद्योगिक निरीक्षण और एसएआर: मल्टीमॉडल धारणा

अग्निशमन, पावरलाइन निरीक्षण, या खोज और बचाव (एसएआर) में, लेंस को "अलौकिक" इंद्रियों की आवश्यकता होती है। दृश्यमान प्रकाश कहानी का केवल एक हिस्सा है; थर्मल (लॉन्ग-वेव इन्फ्रारेड) और लेजर रेंजिंग निर्णय लेने वाले हैं।

थर्मल इमेजिंग में छलांग

थर्मल कैमरे ऊष्मा विकिरण का पता लगाते हैं। प्रारंभिक औद्योगिक ड्रोन 640 × 512 रिज़ॉल्यूशन तक सीमित थे। नवीनतम फ्लैगशिप पेलोड (जैसे ज़ेनम्यूज़ H30T) ने इसे 1280 × 1024 तक बढ़ा दिया है।¹⁷

पिक्सेल घनत्व में यह 4 गुना वृद्धि एक गेम-चेंजर है। बचावकर्मी अब 250 मीटर दूर से भी इंसान और जानवर के बीच अंतर कर सकते हैं।¹⁹आधुनिक इन्फ्रारेड कैमरों में ऑप्टिकल ज़ूम (32x तक) भी शामिल है, जो निरीक्षकों को उच्च-वोल्टेज टावरों की जांच करते समय विद्युत चुम्बकीय हस्तक्षेप क्षेत्रों के बाहर सुरक्षित रूप से रहने की अनुमति देता है।¹⁹

चरम वातावरण में ऑप्टिकल सहायता: रात्रि दृष्टि और डीहेज़िंग

औद्योगिक लेंसों को "नारकीय" परिस्थितियों में काम करना चाहिए। रात के संचालन के लिए, 819,200 तक आईएसओ सेटिंग्स और उन्नत शोर कटौती के साथ "स्टारलाइट" सेंसर एक पिच-काले दृश्य को स्पष्ट, रंगीन छवि में बदल सकते हैं।¹⁸

स्मॉग या धूमिल वातावरण के लिए, ऑप्टिकल सिस्टम अब "इलेक्ट्रॉनिक डीहेज़िंग" एल्गोरिदम को एकीकृत करते हैं।²²यह सिर्फ एक कंट्रास्ट बूस्ट नहीं है; यह वास्तविक समय में पिक्सेल-स्तरीय स्पष्टता बहाल करने के लिए वायुमंडलीय बिखरने के भौतिक मॉडल का उपयोग करता है।

कृषि ड्रोन: जीवन के अदृश्य संकेतों को पकड़ना

कृषि ड्रोन "मल्टीस्पेक्ट्रल" तकनीक में माहिर हैं। उनके लेंस हरे, लाल, लाल किनारे और नियर-इन्फ्रारेड (एनआईआर) जैसे विशिष्ट संकीर्ण बैंड को कैप्चर करते हैं।²⁵

"रेड एज" का रहस्य

खेती में, फसल के स्वास्थ्य का आकलन सिर्फ इस बात से नहीं होता कि वे कितने हरे दिखते हैं। जब पौधे कीटों या सूखे से तनावग्रस्त होते हैं, तो उनकी क्लोरोफिल संरचना आंखों में दिखाई देने से पहले सूक्ष्म स्तर पर बदल जाती है।

"रेड एज" बैंड इन परिवर्तनों के प्रति बेहद संवेदनशील है। रेड एज एनडीवीआई (सामान्यीकृत अंतर वनस्पति सूचकांक) की गणना करके, किसान आपदा आने से कुछ हफ्ते पहले फसल तनाव का पता लगा सकते हैं।²⁵मल्टीस्पेक्ट्रल लेंस सटीक भूमि उपचार का मार्गदर्शन करने के लिए वर्णक्रमीय व्युत्क्रम एल्गोरिदम का उपयोग करके मिट्टी की लवणता को मैप करने में भी मदद करते हैं।²⁶

निष्कर्ष: सिर्फ कांच से भी अधिक

ड्रोन ऑप्टिक्स का विकास "सूचना एन्ट्रॉपी" की खोज है।

उपभोक्ता तकनीक में, यह दुनिया की भावनात्मक और रंग निष्ठा को अधिकतम करने के बारे में है। एफपीवी में, यह मानव-मशीन एकता के लिए समय विलंब को कम करने के बारे में है। मानचित्रण में, यह पृथ्वी के वास्तविक डिजिटल जुड़वां के लिए ज्यामितीय विरूपण को कुचलने के बारे में है। औद्योगिक और कृषि क्षेत्रों में, यह अवरक्त विकिरण, लेजर बिंदु बादलों और मल्टीस्पेक्ट्रल डेटा को पकड़ने के लिए मानव दृष्टि की सीमाओं को तोड़ने के बारे में है।

ड्रोन ऑप्टिक्स का भविष्य "कम्प्यूटेशनल फ़ोटोग्राफ़ी" और "एआई सिमेंटिक अंडरस्टैंडिंग" के एकीकरण में निहित है। लेंस अब केवल पिक्सेल कैप्चर नहीं करेंगे; वे "अर्थ" प्रदर्शित करेंगे - पुल में दरारों की स्वचालित रूप से पहचान करना या मानचित्र से चलती कारों को फ़िल्टर करना। भौतिकी के इस उच्च-ऊंचाई वाले खेल में, हम आकाश के गुंबद के नीचे जो संभव है उसकी दृश्य सीमाओं को लगातार बढ़ा रहे हैं।
