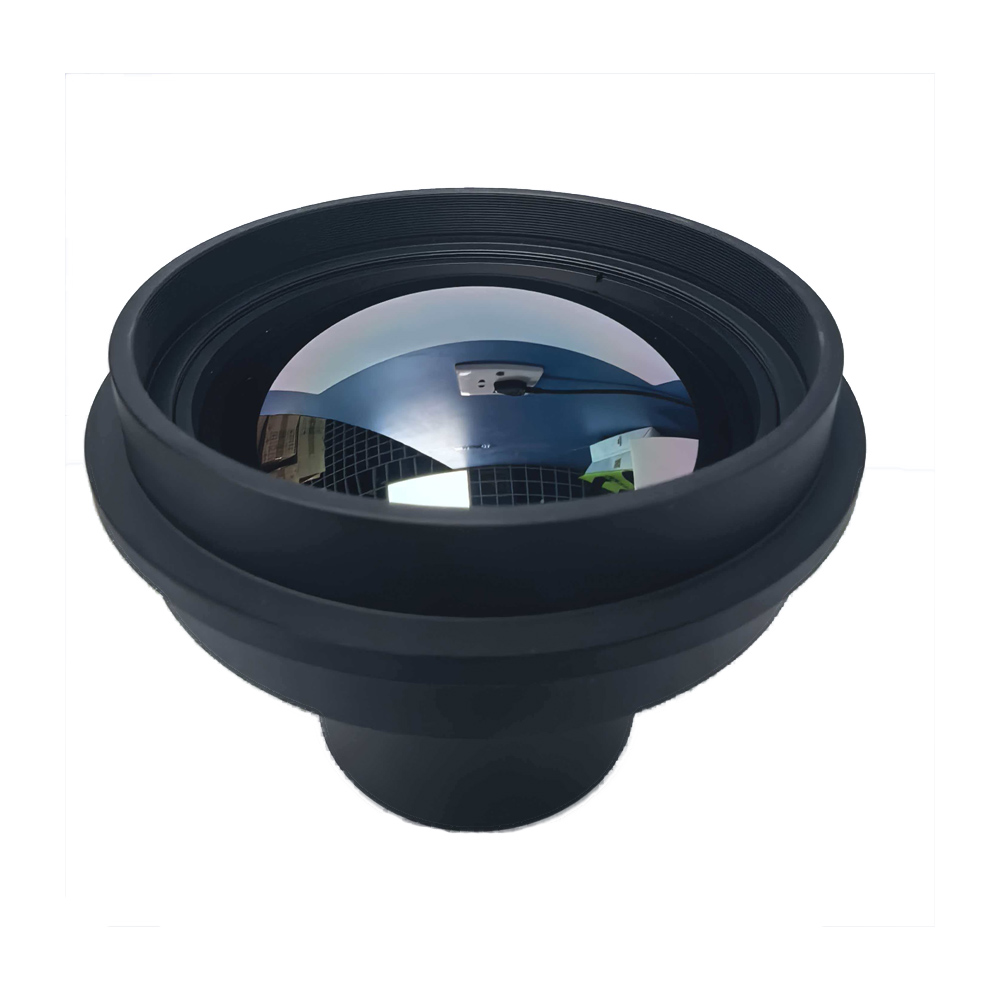

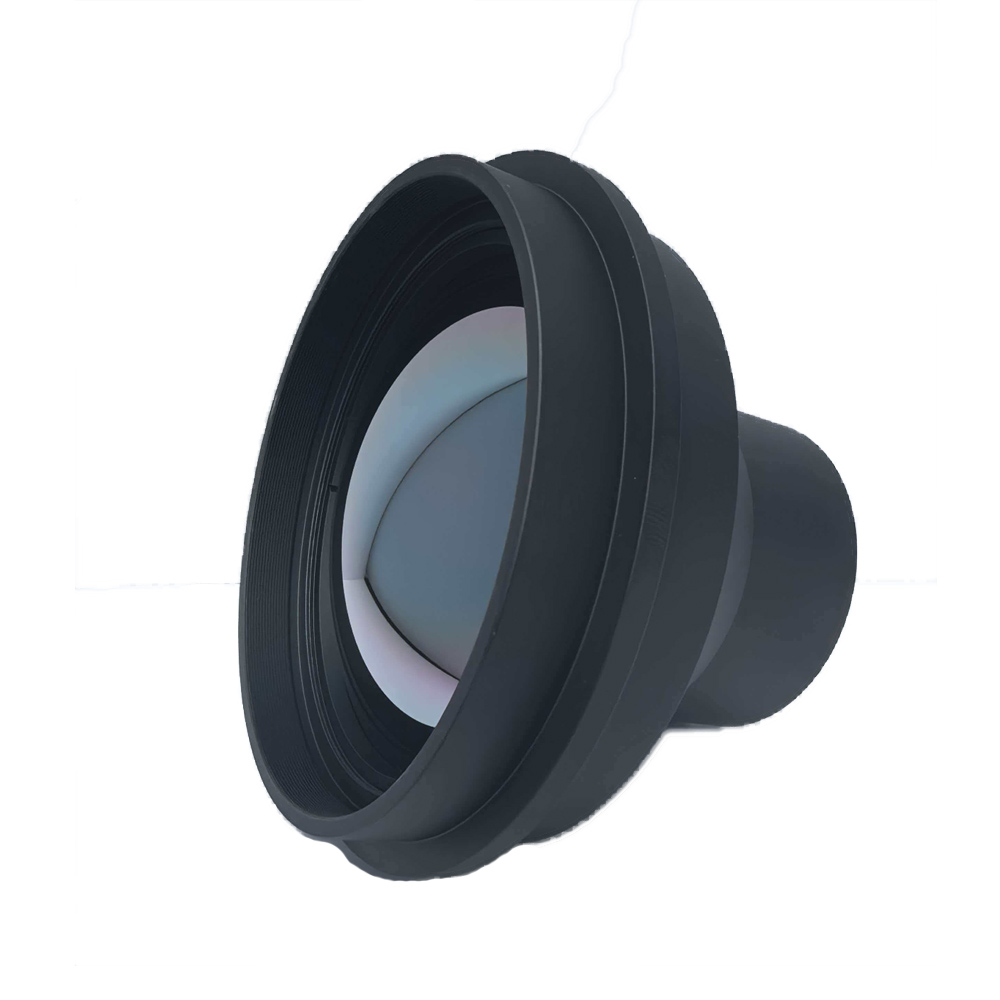

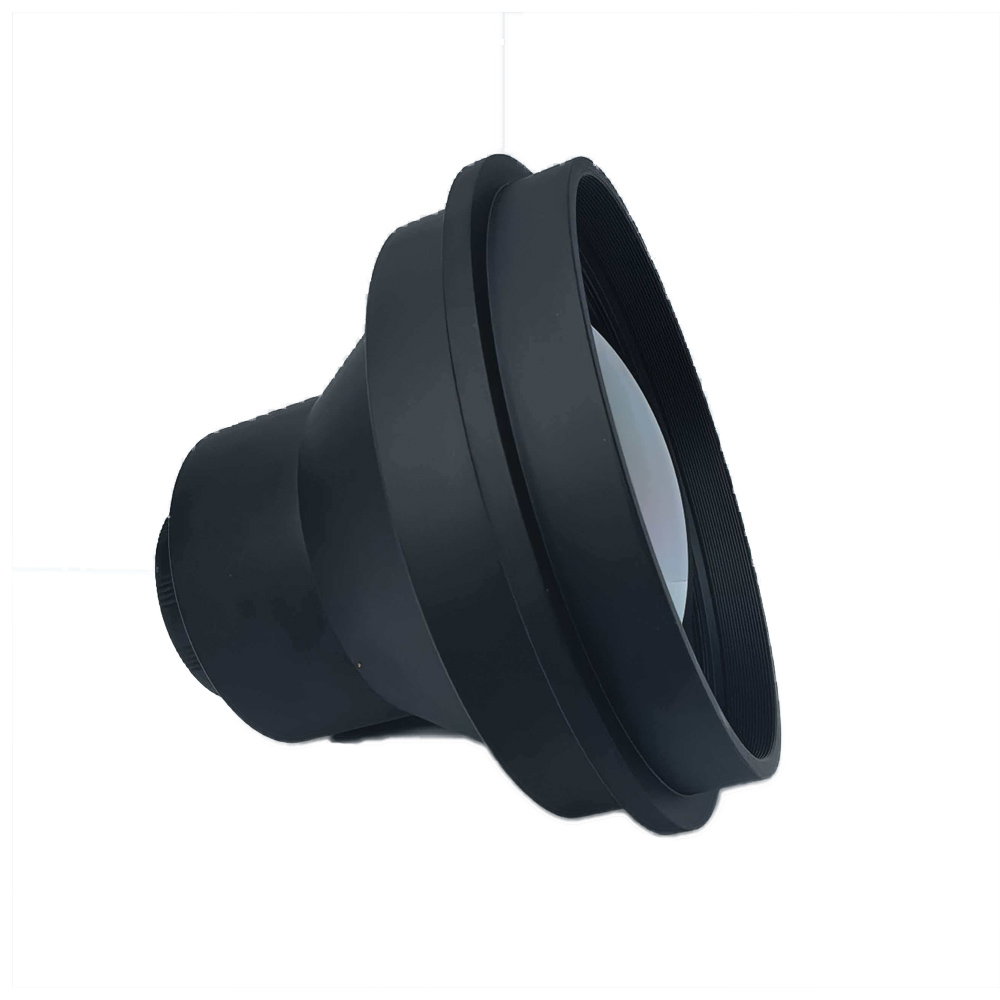

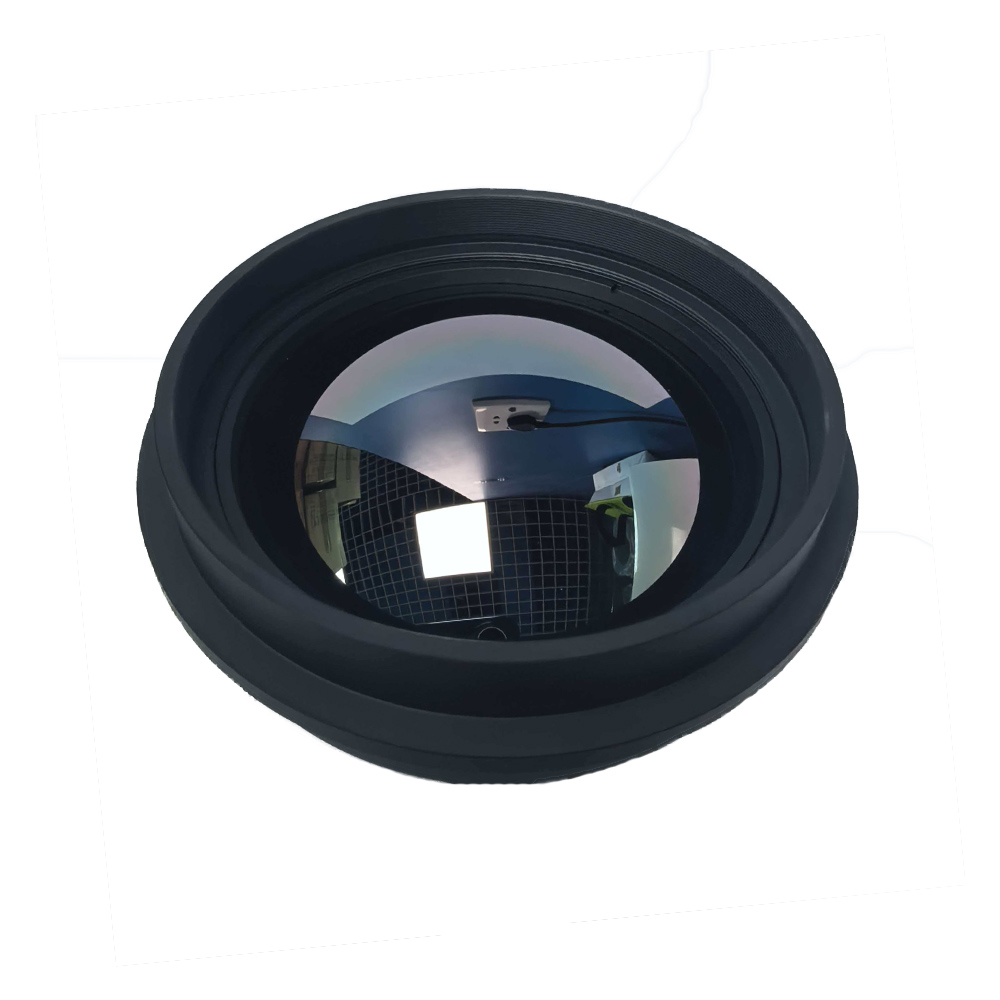

75 मिमी थर्मल इमेजिंग लेंस

उत्पाद संक्षिप्त विवरण

यह उच्च प्रदर्शन 75 मिमी थर्मल इमेजिंग लेंस विकसित और निर्मित हैशंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी, लिमिटेड,तेज लंबी-तरंग इन्फ्रारेड इमेजिंग आउटपुट देने के लिए 640×512, 17μm इन्फ्रारेड डिटेक्टरों के लिए अनुकूलित। एक बड़े एपर्चर F1.0 डिज़ाइन की विशेषता के साथ, यह F1.0 एथर्मल लेंस अतिरिक्त इलेक्ट्रिक फोकसिंग भागों के बिना विश्वसनीय ऑप्टिकल एथर्मलाइज़ेशन का एहसास करता है, ‑40℃ ~ +80℃ चरम कार्य वातावरण के भीतर स्थिर इमेजिंग गुणवत्ता बनाए रखता है।

एचडी एक्सपोज़्ड-ऑप्टिक्स कोटिंग, 88% तक उच्च संप्रेषण और 96% से अधिक सापेक्ष रोशनी के साथ, यह इन्फ्रारेड लेंस पूरे दृश्य क्षेत्र में एक समान चमक बहाल करता है, जबकि कम 0.85% विरूपण छवि ज्यामितीय विचलन को कम करता है। M34×0.75 मैकेनिकल माउंट त्वरित और स्थिर असेंबली सुनिश्चित करता है, और IP67 फ्रंट-एलिमेंट वॉटरप्रूफ रेटिंग ठोस धूल-प्रूफ और नमी-प्रूफ क्षमता लाती है। इसका वजन लगभग 475 ग्राम है, कॉम्पैक्ट-संरचित थर्मल इमेजिंग लेंस विभिन्न अवरक्त अवलोकन उपकरणों में एकीकरण के लिए उपयुक्त है। शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड हर उत्पादन प्रक्रिया को सख्ती से नियंत्रित करता है, जिससे यह इन्फ्रारेड लेंस बाहरी थर्मल अवलोकन और निगरानी कार्यों के लिए एक भरोसेमंद ऑप्टिकल कोर बन जाता है।

उत्पाद विस्तृत विवरण

पैरामीटर विश्लेषण

फोकल लंबाई और एपर्चर:75 मिमी फोकल लंबाई F1.0 बड़े एपर्चर के साथ जोड़ी गई है। बड़ा एपर्चर अधिक अवरक्त विकिरण एकत्र करता है, जो मंद-स्थिति अवरक्त कैप्चरिंग के लिए सिग्नल-टू-शोर अनुपात को बढ़ाता है।

डिटेक्टर संगतता:640×512,17μm अनकूल्ड इन्फ्रारेड डिटेक्टर से बिल्कुल मेल खाता है, जो मध्यम-लंबी दूरी के अवलोकन के लिए 8.3°(H) ×6.6°(V) फील्ड-ऑफ-व्यू प्रदान करता है।

ऑप्टिकल संरचना:ऑप्टिकल एथर्मलाइज़ेशन डिज़ाइन को अपनाता है, व्यापक तापमान उतार-चढ़ाव के कारण होने वाले थर्मल डिफोकस को समाप्त करता है, किसी मोटर-चालित फोकस तंत्र की आवश्यकता नहीं होती है।

ऑप्टिकल कोटिंग और ऑप्टो-इंडेक्स:एचडी एक्सपोज़्ड ऑप्टिक्स कोटिंग 88% ट्रांसमिटेंस लाती है; सापेक्ष रोशनी>96% एक समान छवि चमक सुनिश्चित करता है; वास्तविक-से-दृश्य इमेजिंग के लिए विरूपण को केवल 0.85% पर नियंत्रित किया गया।

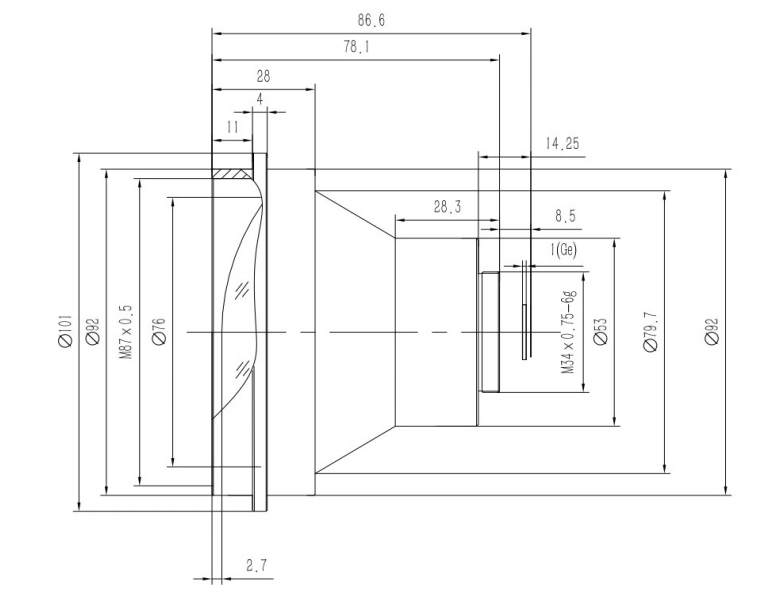

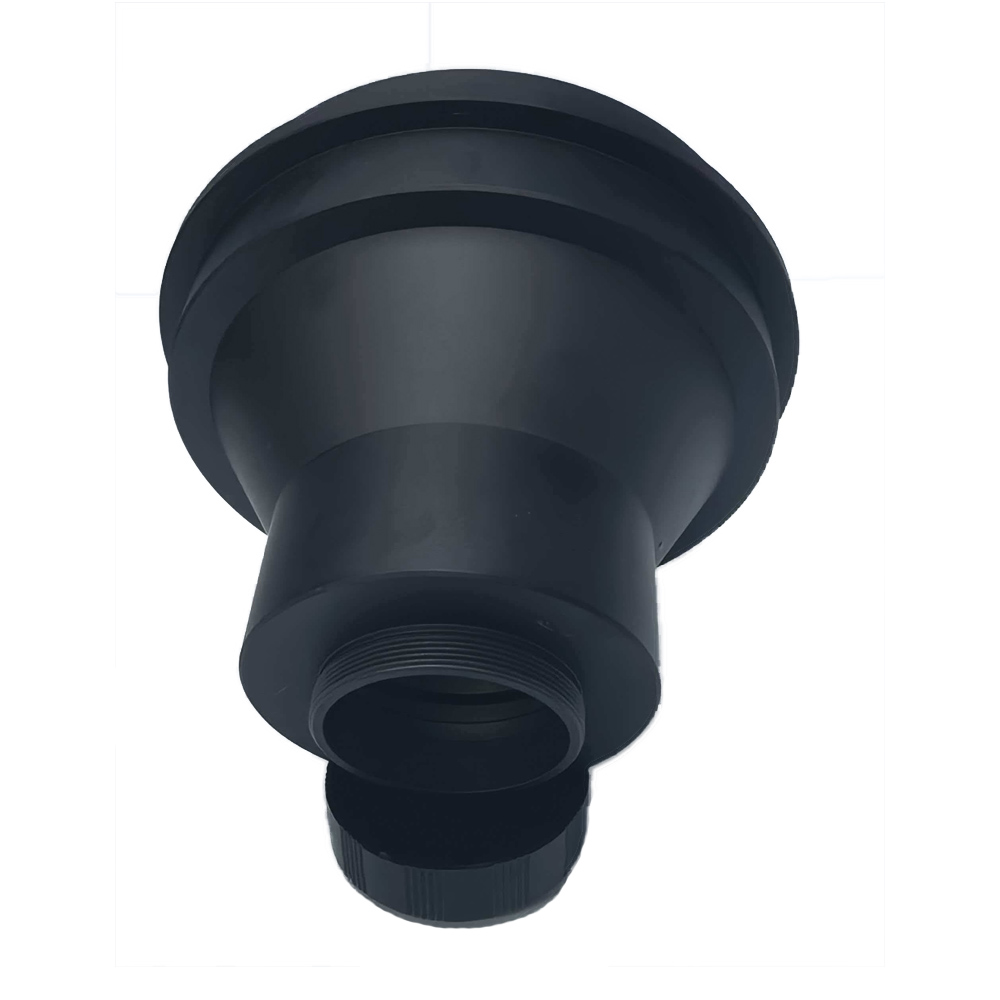

यांत्रिक एवं पर्यावरण:आसान स्थापना के लिए M34×0.75 मानक माउंट; IP67 फ्रंट-एलिमेंट प्रवेश सुरक्षा रेटिंग; ऑपरेटिंग तापमान ‑40℃~+80℃; हल्के सिस्टम एकीकरण के लिए शुद्ध वजन ~475 ग्राम।

प्रदर्शन लाभ

स्थिर एथरमल इमेजिंग:यह थर्मल इमेजिंग लेंस शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड से निष्क्रिय ऑप्टिकल एथर्मलाइजेशन तकनीक लागू करता है। यह ‑40℃ से +80℃ तक तीव्र फोकस बनाए रखता है, इलेक्ट्रॉनिक फोकसिंग विफलता जोखिम से बचाता है, पूरे सिस्टम की बिजली खपत और यांत्रिक विफलता दर को कम करता है।

सुपीरियर ऑप्टिकल प्रदर्शन:इस इन्फ्रारेड लेंस पर उच्च संप्रेषण कोटिंग पर्याप्त इन्फ्रारेड ऊर्जा इनपुट की गारंटी देती है। 96% से अधिक सापेक्ष रोशनी अंधेरे कोनों को रोकती है; अल्ट्रा-लो 0.85% विरूपण सटीक लक्ष्य माप और पहचान के लिए लक्ष्य आकार विरूपण से बचाता है।

बीहड़ पर्यावरणीय अनुकूलनशीलता:IP67 फ्रंट-एलिमेंट वॉटरप्रूफ ग्रेड लेंस कोर को धूल, बारिश और छींटे से बचाता है। इस F1.0 एथर्मल लेंस की ठोस संरचना कठोर बाहरी जलवायु के अनुकूल है।

सुविधाजनक सिस्टम एकीकरण:M34×0.75 मानकीकृत इंटरफ़ेस तेज़ यांत्रिक फिटिंग का समर्थन करता है। 475 ग्राम हल्का डिज़ाइन वाहन पर लगे, हवाई और पोर्टेबल इन्फ्रारेड उपकरणों के लिए पेलोड बोझ को कम करता है।

विश्वसनीय विनिर्माण गुणवत्ता:शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड ऑप्टिकल डिजाइन, लेंस असेंबलिंग और परफॉर्मेंस कैलिब्रेशन को घर में ही पूरा करता है, प्रत्येक 17μm डिटेक्टर लेंस डिलीवरी से पहले सख्त तापमान चक्र और ऑप्टिकल निरीक्षण से गुजरता है।

अनुप्रयोग फ़ील्ड

सीमा एवं परिधि सुरक्षा:यह थर्मल इमेजिंग लेंस लंबी दूरी की परिधि चेतावनी के लिए निश्चित थर्मल निगरानी कैमरों में फिट बैठता है, जो दिन और रात में पूर्ण अंधेरे में घुसपैठियों का पता लगाता है।

वाहन जनित थर्मल अवलोकन:F1.0 एथर्मल लेंस ऑन-बोर्ड इंफ्रारेड मॉनिटरिंग सिस्टम के लिए काम करता है, जो कोहरे और रात जैसे खराब मौसम में सड़क खतरे का पता लगाता है।

मानवरहित प्रणाली पेलोड:यूएवी इन्फ्रारेड पॉड के लिए मुख्य ऑप्टिकल घटक के रूप में, यह उच्च प्रदर्शन इन्फ्रारेड लेंस मध्यम दूरी की गश्त, जंगल की आग की प्रारंभिक चेतावनी और वन्य जीवन निगरानी का समर्थन करता है।

औद्योगिक तापमान निरीक्षण:भारी उद्योग परिदृश्यों में विद्युत उपकरण तापमान स्क्रीनिंग, भट्ठी की स्थिति की निगरानी के लिए 640×512 इन्फ्रारेड डिटेक्टर के साथ मिलान करें।

पोर्टेबल थर्मल अवलोकन उपकरण:यह 17μm डिटेक्टर लेंस जटिल मौसम में खोज-और-बचाव, बाहरी क्षेत्र संचालन के लिए हैंडहेल्ड थर्मल मोनोक्युलर में एकीकृत किया गया है।
