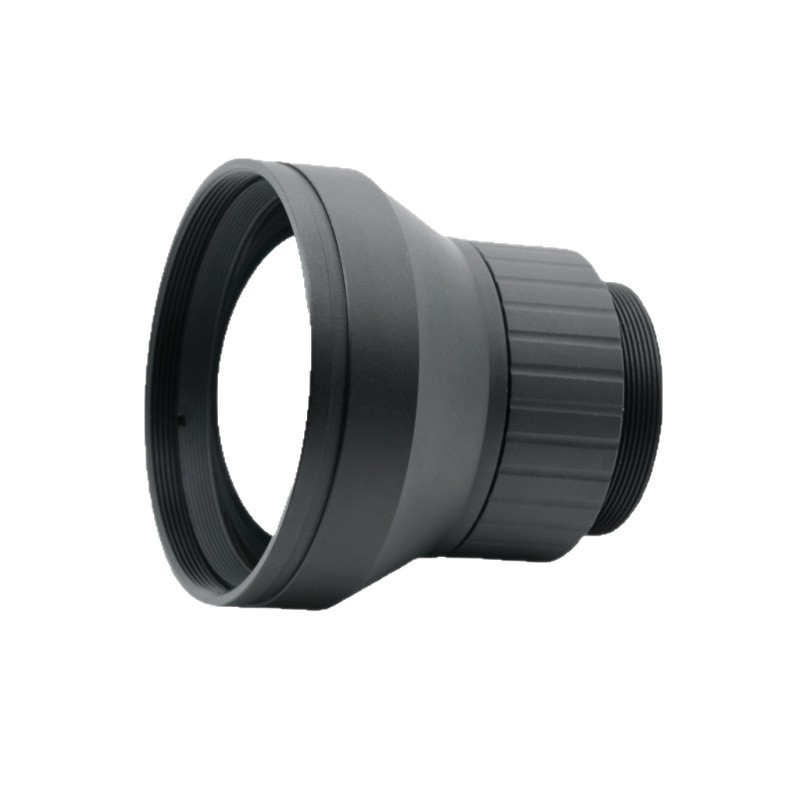

50 मिमी थर्मल इमेजिंग लेंस

उत्पाद संक्षिप्त विवरण

यह उच्च-प्रदर्शन थर्मल इमेजिंग लेंस शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड द्वारा विकसित और निर्मित किया गया है, जो अनकूल्ड लॉन्ग-वेव इंफ्रारेड थर्मल इमेजिंग उपकरणों के लिए तैयार किया गया है। 50 मिमी फोकल लंबाई और उज्ज्वल F1.0 बड़े एपर्चर की विशेषता के साथ, यह इन्फ्रारेड लेंस कम रोशनी वाले थर्मल डिटेक्शन परिदृश्यों के लिए उत्कृष्ट प्रकाश-एकत्रित करने की क्षमता प्रदान करता है। यह 640×512,12μm इन्फ्रारेड डिटेक्टरों से मेल खाता है, जो क्लासिक 8‑12μm लंबी-तरंग इन्फ्रारेड स्पेक्ट्रल बैंड के भीतर काम करता है।

IP67 फ्रंट-एलिमेंट वॉटरप्रूफ रेटिंग, मजबूत-40℃~+80℃ कार्य तापमान अनुकूलन क्षमता के साथ, यह थर्मल इमेजिंग लेंस 2m-इनफिनिटी फोकस समायोजन का समर्थन करता है। 90% से अधिक उच्च संप्रेषण और सापेक्ष रोशनी ≥94% एक समान, तेज थर्मल छवि आउटपुट की गारंटी देता है। बाहरी निगरानी, ​​परिधि सुरक्षा और थर्मल अवलोकन के लिए व्यापक रूप से अपनाया गया, यह इन्फ्रारेड लेंस विभिन्न कठोर-पर्यावरण इन्फ्रारेड इमेजिंग सिस्टम के लिए स्थिर, विश्वसनीय ऑप्टिकल प्रदर्शन प्रदान करता है।

विस्तृत उत्पाद विवरण

पैरामीटर

 ऑप्टिकल विशिष्टताएँ:F1.0 बड़े एपर्चर के साथ 50 मिमी फोकल लंबाई; कार्यशील तरंग दैर्ध्य 8‑12μm लंबी तरंग अवरक्त, 640×512,12μm संगत डिटेक्टर के लिए पूरी तरह से डिज़ाइन किया गया। देखने का क्षेत्र 11.27°(D)×8.8°(H)×7.0°(V) तक पहुंचता है, जो लंबी दूरी के थर्मल अवलोकन के लिए मध्यम क्षेत्र कवरेज प्रदान करता है।

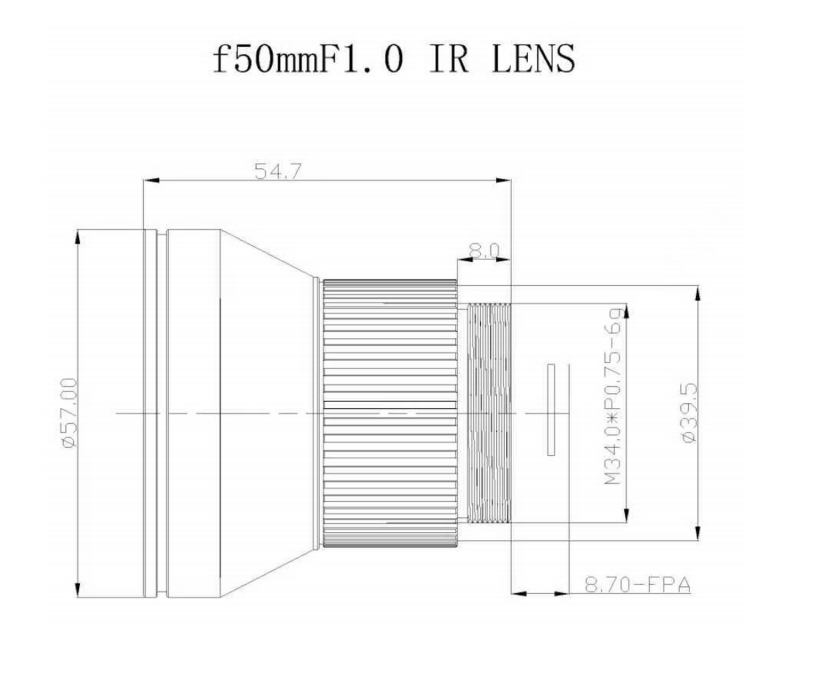

 यांत्रिक एवं पर्यावरणीय विशिष्टताएँ:आसान असेंबली के लिए M34×0.75 माउंट; फोकस रेंज 2 मीटर से लेकर अनंत तक होती है। फ्रंट-एलिमेंट IP67 प्रवेश सुरक्षा रेटिंग प्राप्त करता है। ऑपरेटिंग तापमान ‑40℃ से +80℃ तक होता है, जो अत्यधिक ठंड और गर्म क्षेत्र की स्थितियों के अनुकूल होता है। एक्सपोज़्ड ऑप्टिक्स AR एंटी-रिफ्लेक्शन कोटिंग को अपनाते हैं।

 छवि गुणवत्ता विवरण:संप्रेषण ≥90%, सापेक्ष रोशनी ≥94%, विरूपण ≤‑1.0%। शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड इस थर्मल इमेजिंग लेंस के लगातार छवि प्रदर्शन को सुनिश्चित करने के लिए इन सूचकांकों को सख्ती से नियंत्रित करता है।

प्रदर्शन लाभ

 सुपीरियर प्रकाश संग्रहण:इस इन्फ्रारेड लेंस का F1.0 बड़ा एपर्चर इन्फ्रारेड फोटॉन सेवन में काफी सुधार करता है, जो हल्की थर्मल विकिरण स्थितियों के तहत थर्मल इमेज सिग्नल-टू-शोर अनुपात को बढ़ाता है।

 उत्कृष्ट इमेजिंग एकरूपता:≥94% सापेक्ष रोशनी पूरे सेंसर सतह पर न्यूनतम विग्नेटिंग, उज्ज्वल और समान छवि सुनिश्चित करती है; उच्च गुणवत्ता वाली एआर कोटिंग द्वारा लाया गया ≥90% संप्रेषण अवरक्त ऊर्जा उपयोग को अधिकतम करता है।

 कठोर-पर्यावरण स्थायित्व:IP67 फ्रंट-एलिमेंट वॉटरप्रूफ ग्रेड प्लस वाइड-रेंज वर्किंग तापमान इस थर्मल इमेजिंग लेंस को 24/7 आउटडोर ऑपरेशन के लिए धूल, नमी और भारी तापमान में उतार-चढ़ाव का प्रतिरोध करता है।

 कम विरूपण ऑप्टिकल डिजाइन:विरूपण ≤‑1.0%, सटीक थर्मल लक्ष्य माप और अवलोकन के लिए ज्यामितीय विरूपण को कम करता है।

 लचीला फोकस:2m‑∞ फोकस रेंज अनकूल्ड इन्फ्रारेड इमेजिंग सिस्टम के लिए निकट-सीमा निरीक्षण और लंबी दूरी की निगरानी दोनों का समर्थन करती है।

अनुप्रयोग फ़ील्ड

 परिधि सुरक्षा एवं सीमा निगरानी:यह थर्मल इमेजिंग लेंस दिन-रात घुसपैठ का पता लगाने, हर मौसम में परिधि चेतावनी के लिए आउटडोर थर्मल कैमरों में व्यापक रूप से एकीकृत है।

 औद्योगिक थर्मल निरीक्षण:उपकरण तापमान की निगरानी, ​​कारखाने में ओवरहीट दोष निदान, पावर स्टेशन और पाइपलाइन निरीक्षण के लिए उपयोग किया जाता है।

 बाहरी अवलोकन एवं खोज बचाव:जंगल की आग की रोकथाम, पूर्ण अंधेरे या घने कोहरे के तहत क्षेत्र की खोज और बचाव के लिए अवरक्त अवलोकन उपकरणों में उपयोग किया जाता है।

 वाहन पर लगे इन्फ्रारेड सिस्टम:वाहन-जनित थर्मल मॉड्यूल में फिट बैठता है, जटिल बाहरी वातावरण के तहत विश्वसनीय इन्फ्रारेड ऑप्टिकल प्रदर्शन प्रदान करता है।

 अनकूल्ड इन्फ्रारेड कैमरा असेंबली:शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड इस इन्फ्रारेड लेंस को OEM और ODM थर्मल कैमरा निर्माताओं के लिए मुख्य ऑप्टिकल घटक के रूप में आपूर्ति करता है।
