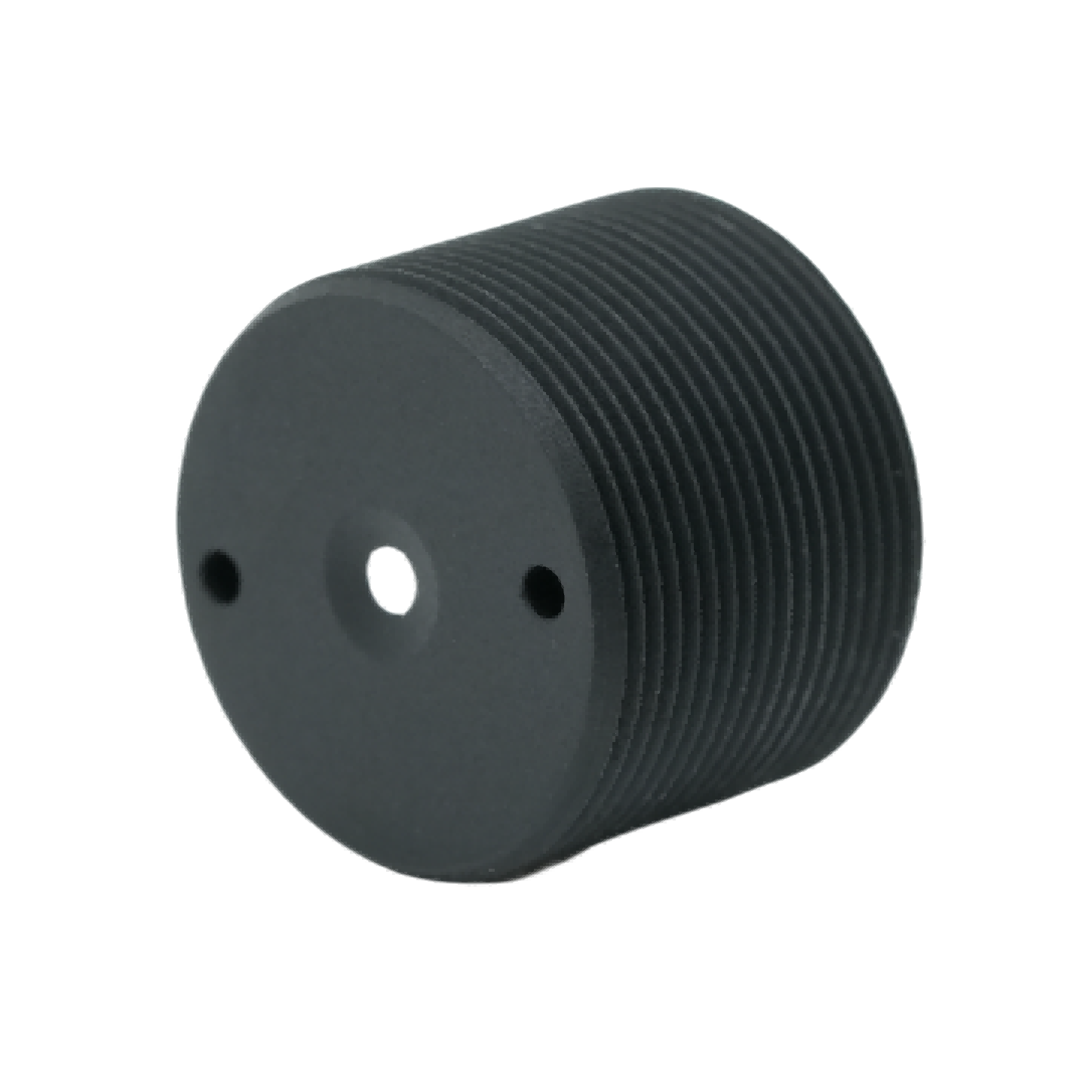

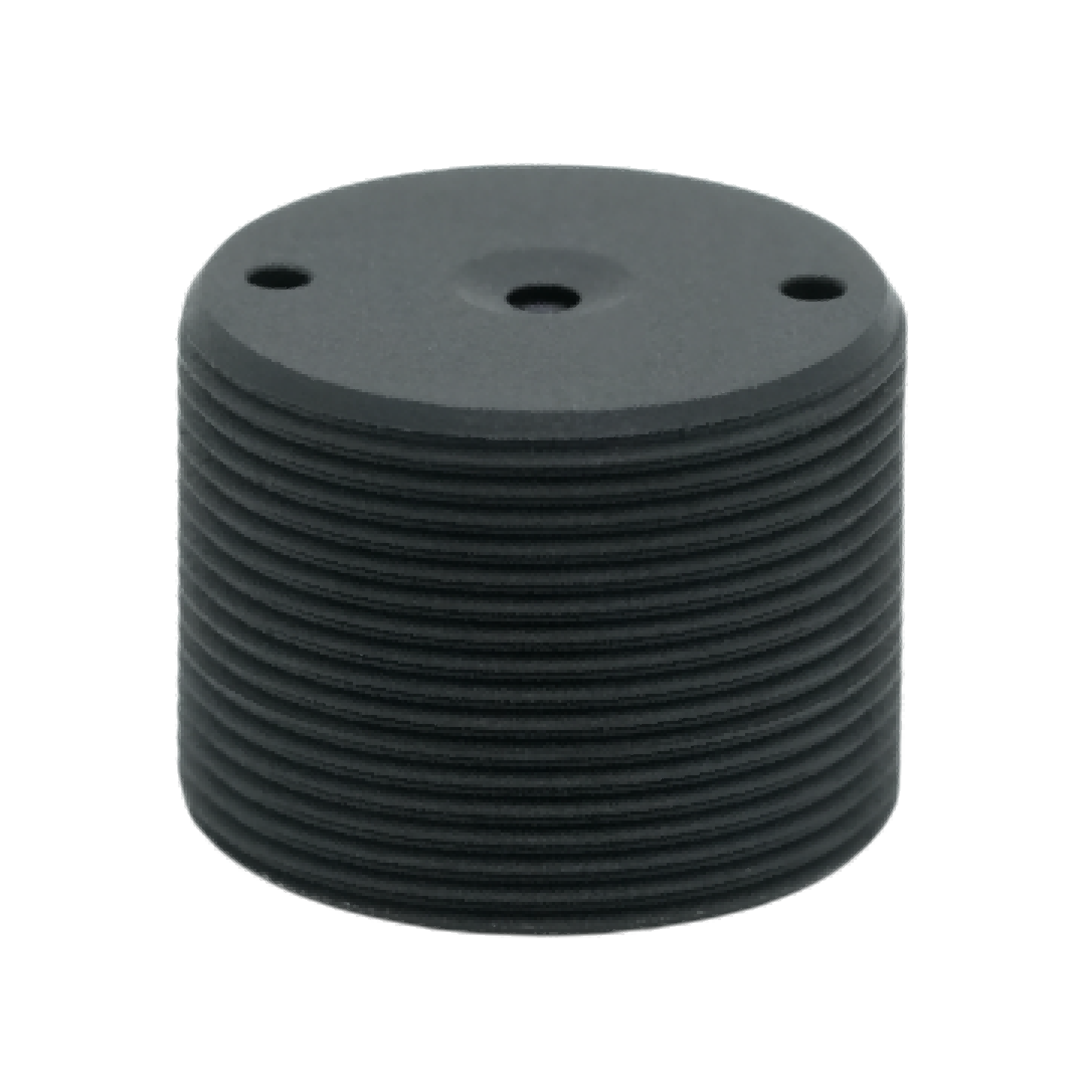

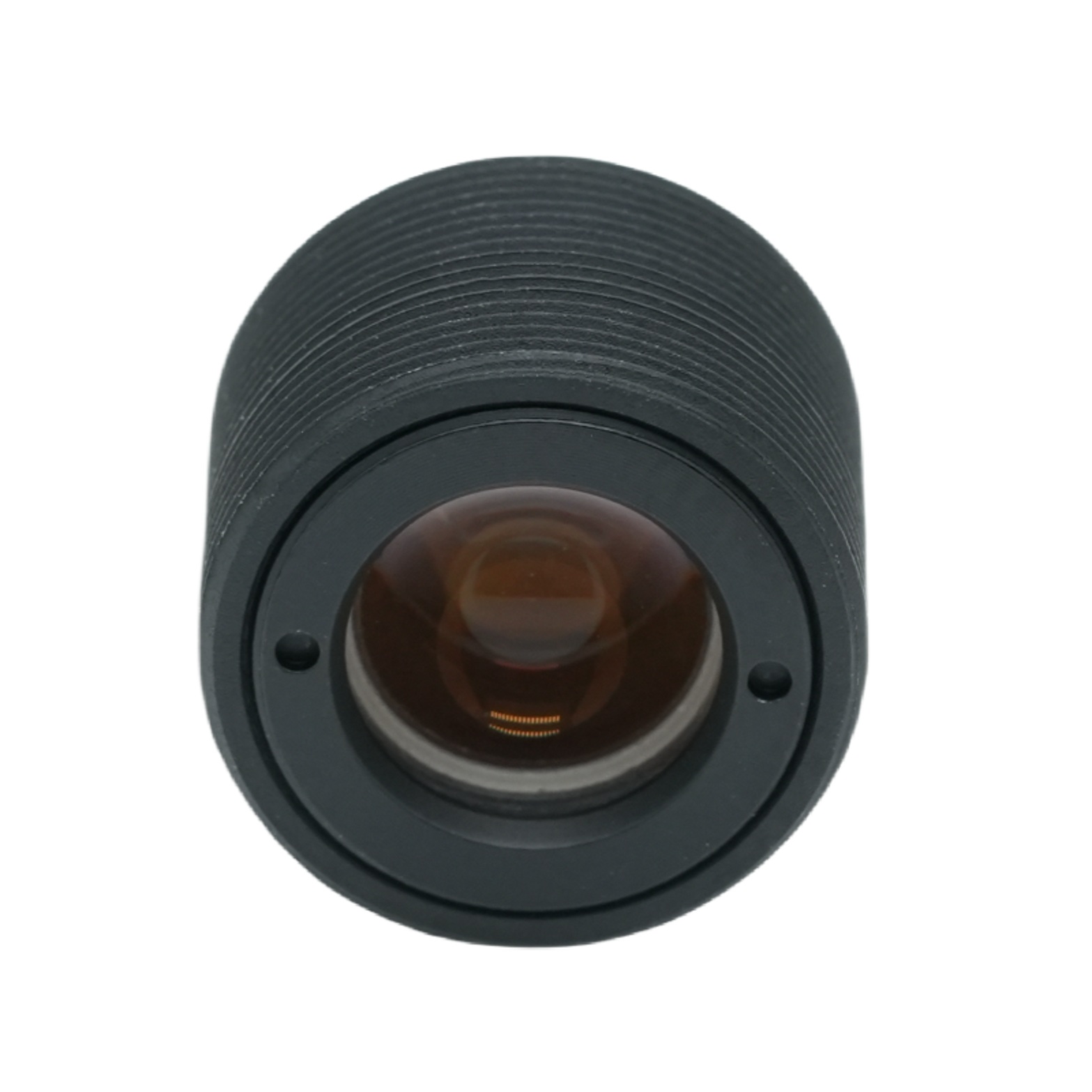

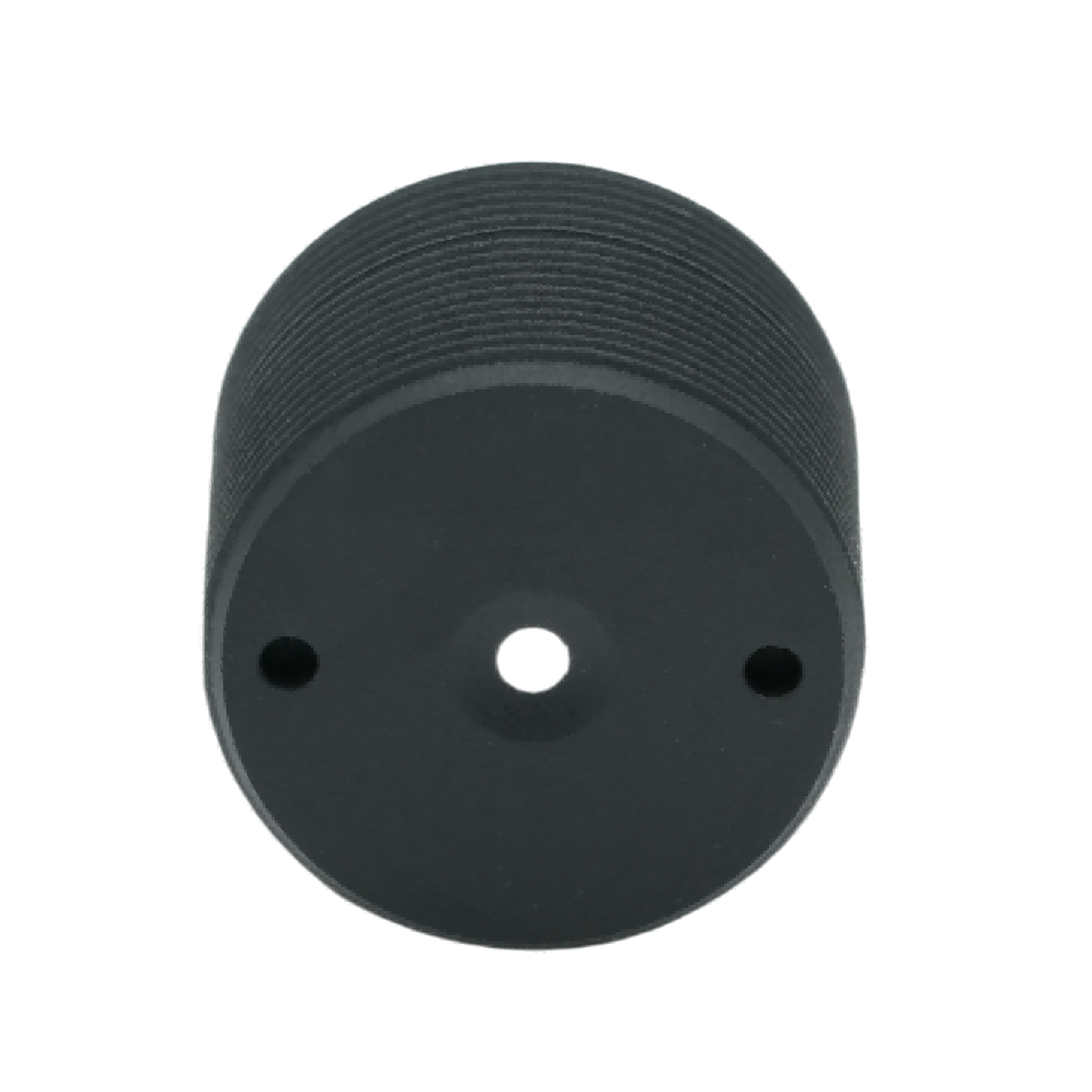

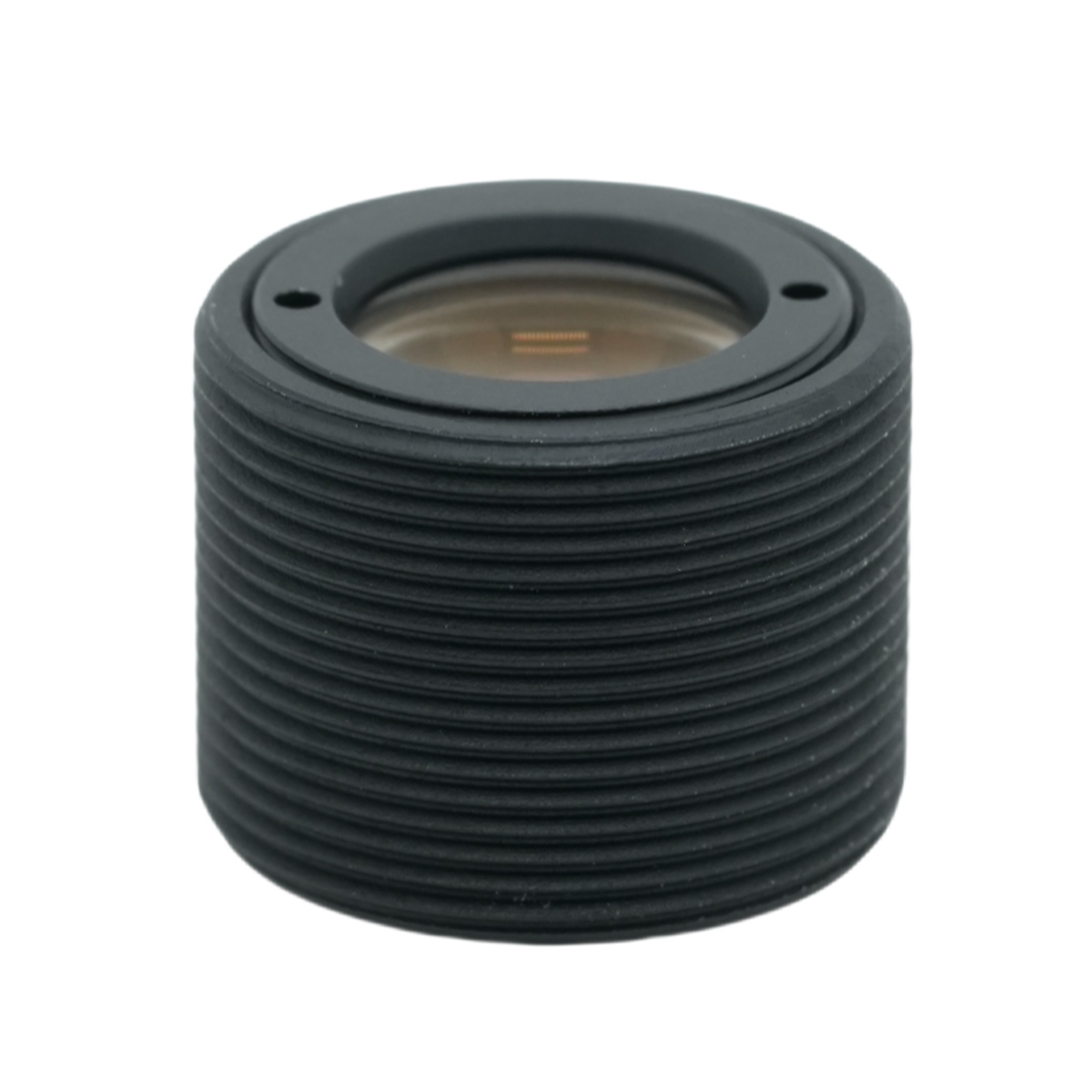

4.2 मिमी पतला शंकु लेंस

यह कॉम्पैक्ट वाइड एंगल लेंस शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड द्वारा निर्मित है, जो औद्योगिक और निगरानी इमेजिंग कार्यों के लिए 1/2.7‑इंच इमेज सेंसर के लिए तैयार किया गया है। उच्च-प्रदर्शन ऑप्टिकल लेंस के रूप में, यह 124° का एक बड़ा विकर्ण क्षेत्र-दृश्य प्रदान करता है, जो वास्तविक समय छवि कैप्चर के लिए व्यापक दृश्य कवरेज लाता है। फिक्स्ड फोकल डिज़ाइन और एम12 माउंट की विशेषता के साथ, यह औद्योगिक कैमरा लेंस केवल 10.9 मिमी की कुल ट्रैक लंबाई के साथ कॉम्पैक्ट समग्र आयाम रखता है, जो छोटे आकार के इमेजिंग उपकरणों में एम्बेड करने के लिए आसान है। इसका F3.5 एपर्चर प्रकाश सेवन और ऑप्टिकल प्रदर्शन को संतुलित करता है, जबकि नियंत्रित CRA मान मुख्यधारा CMOS सेंसर के साथ अच्छी संगतता सुनिश्चित करता है। शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड हर उत्पादन प्रक्रिया को सख्ती से नियंत्रित करता है, जिससे यह सीसीटीवी लेंस लंबे समय तक निरंतर संचालन के लिए स्थिर हो जाता है। यह वाइड-एंगल कवरेज और व्यावहारिक इमेजिंग गुणवत्ता के बीच एक अच्छा संतुलन बनाता है, जो विभिन्न अंतरिक्ष-सीमित दृष्टि उपकरणों के लिए उपयुक्त है, और विभिन्न नागरिक और औद्योगिक दृश्य-रिकॉर्डिंग परिदृश्यों के लिए विश्वसनीय ऑप्टिकल समाधान प्रदान करता है।

जांच भेजें

उत्पाद वर्णन

उत्पाद संक्षिप्त विवरण

इस कॉम्पैक्ट वाइड एंगल लेंस का निर्माण किया जाता हैशंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी, लिमिटेड,औद्योगिक और निगरानी इमेजिंग कार्यों के लिए 1/2.7‑इंच छवि सेंसर के लिए तैयार किया गया। उच्च-प्रदर्शन ऑप्टिकल लेंस के रूप में, यह 124° का एक बड़ा विकर्ण क्षेत्र-दृश्य प्रदान करता है, जो वास्तविक समय छवि कैप्चर के लिए व्यापक दृश्य कवरेज लाता है। फिक्स्ड फोकल डिज़ाइन और एम12 माउंट की विशेषता के साथ, यह औद्योगिक कैमरा लेंस केवल 10.9 मिमी की कुल ट्रैक लंबाई के साथ कॉम्पैक्ट समग्र आयाम रखता है, जो छोटे आकार के इमेजिंग उपकरणों में एम्बेड करने के लिए आसान है। इसका F3.5 एपर्चर प्रकाश सेवन और ऑप्टिकल प्रदर्शन को संतुलित करता है, जबकि नियंत्रित CRA मान मुख्यधारा CMOS सेंसर के साथ अच्छी संगतता सुनिश्चित करता है। शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड हर उत्पादन प्रक्रिया को सख्ती से नियंत्रित करता है, जिससे यह सीसीटीवी लेंस लंबे समय तक निरंतर संचालन के लिए स्थिर हो जाता है। यह वाइड-एंगल कवरेज और व्यावहारिक इमेजिंग गुणवत्ता के बीच एक अच्छा संतुलन बनाता है, जो विभिन्न अंतरिक्ष-सीमित दृष्टि उपकरणों के लिए उपयुक्त है, और विभिन्न नागरिक और औद्योगिक दृश्य-रिकॉर्डिंग परिदृश्यों के लिए विश्वसनीय ऑप्टिकल समाधान प्रदान करता है।

विस्तृत उत्पाद विवरण

पैरामीटर विश्लेषण

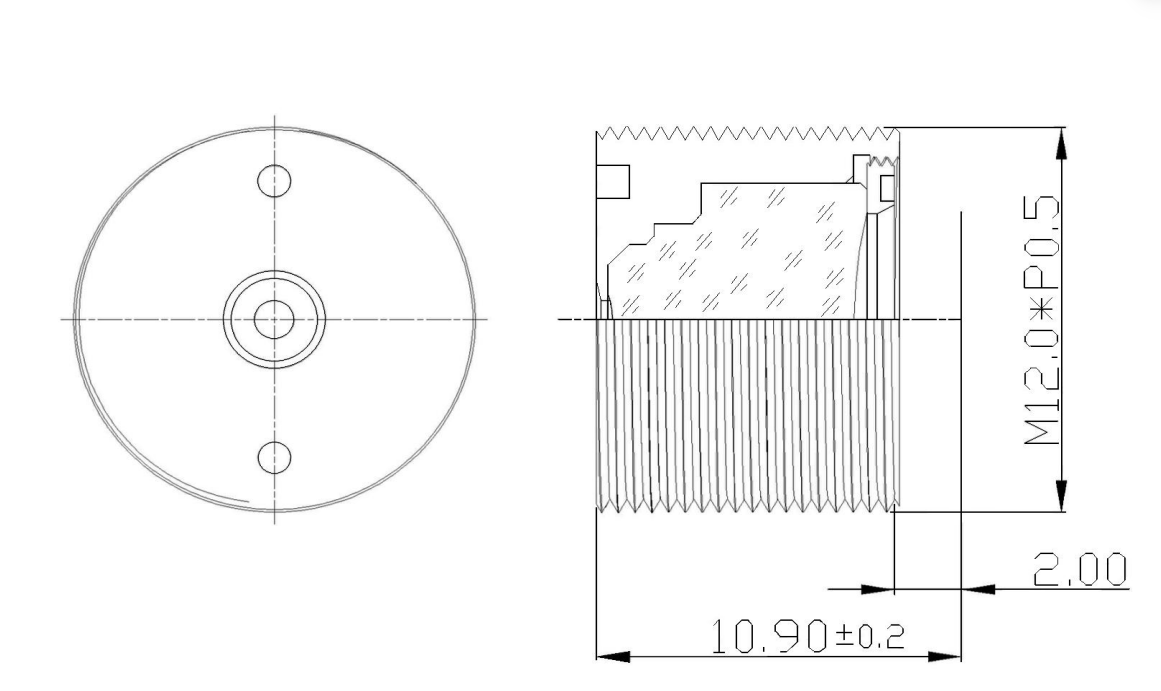

-ऑप्टिकल संरचना और आयाम:शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड द्वारा निर्मित, यह वाइड एंगल लेंस परिपक्व ऑप्टिकल लेआउट को अपनाता है। ट्रैक की कुल लंबाई 10.9±0.3 मिमी है, कॉम्पैक्ट आकार डिवाइस के लघुकरण की सुविधा देता है। प्रभावी फोकल लंबाई ±5% सहनशीलता के साथ 4.2 मिमी तक पहुंचती है, संतुलित प्रकाश-संग्रह क्षमता का एहसास करने के लिए एफ/एनओ 3.5±5% एपर्चर के साथ काम करती है। बैक फोकल लंबाई 3.2±0.2 मिमी है, जो सुविधाजनक सेंसर असेंबली का समर्थन करती है।

- इमेजिंग प्रारूप और देखने का क्षेत्र:अधिकतम छवि चक्र Φ7.0 मिमी 1/2.7" सेंसर से पूरी तरह मेल खाता है। विकर्ण FOV 124°, क्षैतिज FOV 94°, ऊर्ध्वाधर FOV 45.6°, यह M12 लेंस अतिरिक्त यांत्रिक घुमाव के बिना अल्ट्रा-वाइड दृश्य कैप्चरिंग का एहसास कराता है।

- इमेजिंग सूचकांक:टीवी विरूपण‑19.30%, सापेक्ष रोशनी 45.0%, सीआरए＜14.13°। कम सीआरए सीएमओएस चिप्स के लिए शेडिंग जोखिम को काफी कम कर देता है। मानक M12*P0.5 माउंट मशीन विज़न लेंस इंस्टॉलेशन के लिए सार्वभौमिक विनिमेयता सुनिश्चित करता है।

नहीं।	वस्तु	विनिर्देश
1	टीटीएल (कुल ट्रैक लंबाई)	10.9 ± 0.3
2	ईएफएल (प्रभावी फोकल लंबाई)	4.2 ± 5%
3	एफ/एनओ (एपर्चर)	3.5 ± 5%
4	बीएफएल (बैक फोकल लेंथ)	3.2 ± 0.2
5	निर्माण (संरचना)	1पी3जी
6	अधिकतम छवि वृत्त	Φ7.0मिमी
7	सेंसर के लिए	1/2.7"
8	देखने का क्षेत्र - विकर्ण	124°
	देखने का क्षेत्र - क्षैतिज	94°
	देखने का क्षेत्र - लंबवत	45.6°
9	टीवी विरूपण	-19.30%
10	सापेक्ष रोशनी	45.0%
11	सीआरए (मुख्य रे एंगल)	<14.13°
12	पर्वत	एम12 × पी0.5

प्रदर्शन लाभ

अल्ट्रा-वाइड देखने की क्षमता:एक निश्चित फोकल लेंस के रूप में, यह व्यापक क्षेत्र-दृश्य प्रदान करता है, एक-शॉट बड़े निगरानी क्षेत्र को कैप्चर करता है, मल्टी-कैमरा परिनियोजन के लिए हार्डवेयर लागत में कटौती करता है।

कम सीआरए डिज़ाइन:यह उच्च-प्रदर्शन ऑप्टिकल लेंस मुख्य किरण कोण को 14.13° से नीचे रखता है, परिधीय इमेजिंग एकरूपता में काफी सुधार करता है, निगरानी लेंस अनुप्रयोग के लिए अंधेरे कोने की समस्या को कम करता है।

लघु यांत्रिक डिजाइन:लघु टीटीएल संरचना कॉम्पैक्ट उपकरण शेल में फिट होती है, जो छोटे-फॉर्म-फैक्टर कैमरा हार्डवेयर के लिए आदर्श है। मानक M12 इंटरफ़ेस अधिकांश औद्योगिक कैमरा मॉड्यूल के साथ अच्छी संगतता लाता है।

स्थिर बड़े पैमाने पर उत्पादन गुणवत्ता:द्वारा समर्थितशंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेडकी ऑप्टिकल इंजीनियरिंग क्षमता, यह सीसीटीवी लेंस प्रत्येक ऑप्टिकल पैरामीटर पर कड़ी सहनशीलता रखता है, लगातार बैच प्रदर्शन की गारंटी देता है।

ShangHai SILK Optical Technology CO., LTD,

अनुप्रयोग फ़ील्ड

- निगरानी एवं सुरक्षा निगरानी:यह वाइड एंगल लेंस छोटे आकार के सुरक्षा कैमरों में फिट बैठता है, व्यापक इनडोर और छोटी दूरी के आउटडोर निगरानी दृश्यों को कवर करता है।

- मशीन दृष्टि और औद्योगिक निरीक्षण:औद्योगिक कैमरा लेंस कॉम्पैक्ट दृश्य निरीक्षण उपकरण के लिए काम करता है, उत्पाद जांच, कोड स्कैनिंग के लिए ब्रॉड-एंगल इमेजिंग प्रदान करता है।

- स्मार्ट घरेलू उपकरण:स्मार्ट डोर कैमरा, घरेलू निगरानी कैमरे के लिए उपयोग किया जाता है, कॉम्पैक्ट बॉडी स्मार्ट हार्डवेयर के सीमित आंतरिक स्थान के अनुकूल होती है।

- IoT विज़ुअल टर्मिनल:विभिन्न IoT दृश्य संग्रह मॉड्यूल में लागू, यह फिक्स्ड फोकल लेंस किनारे-साइड छवि अधिग्रहण के लिए विश्वसनीय वाइड-एंगल ऑप्टिकल समाधान प्रदान करता है।
