उत्पाद वर्णन

उत्पाद संक्षिप्त

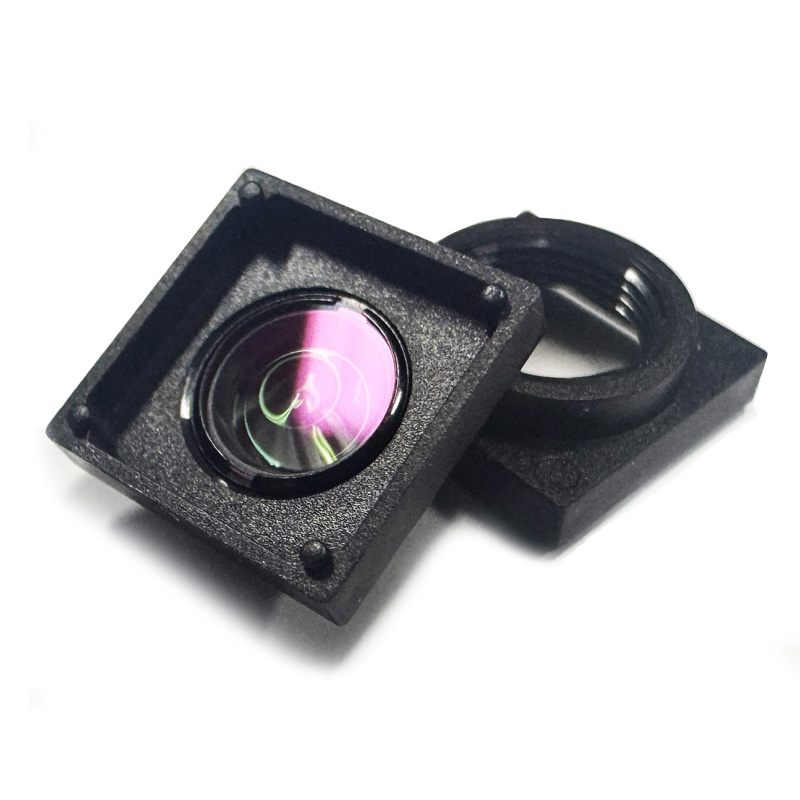

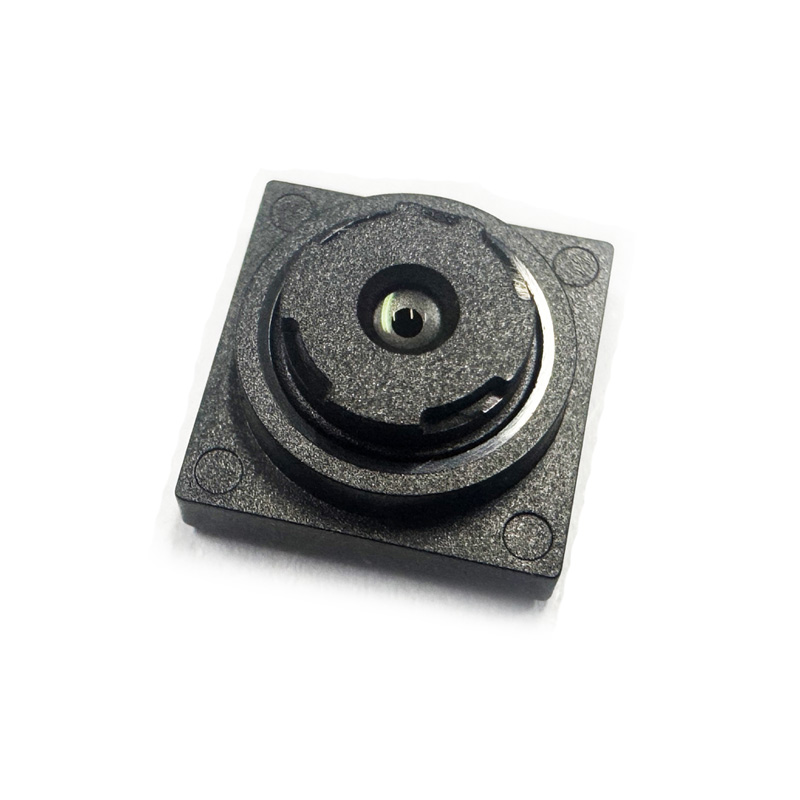

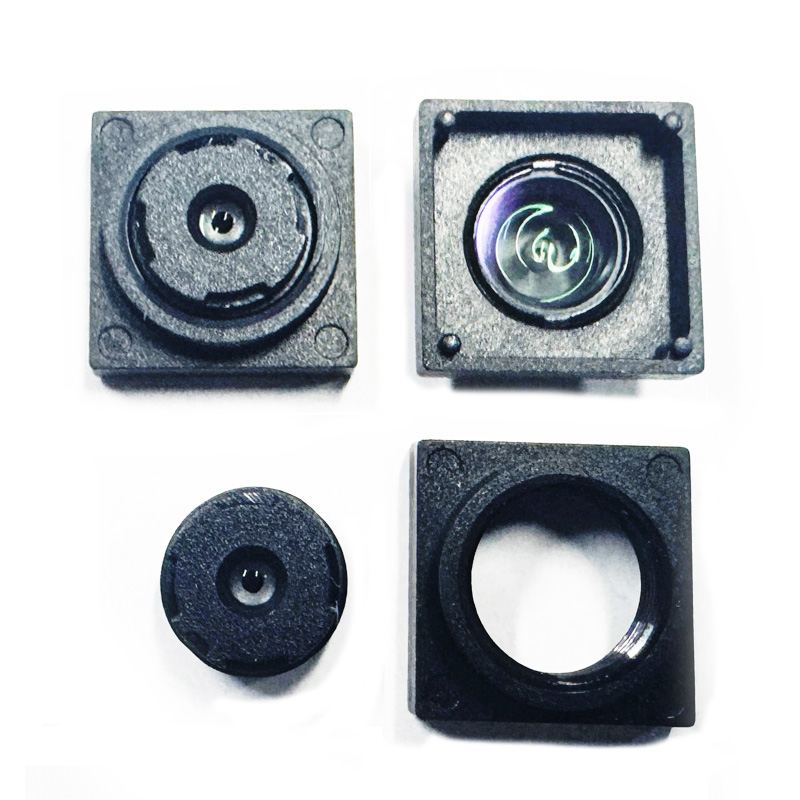

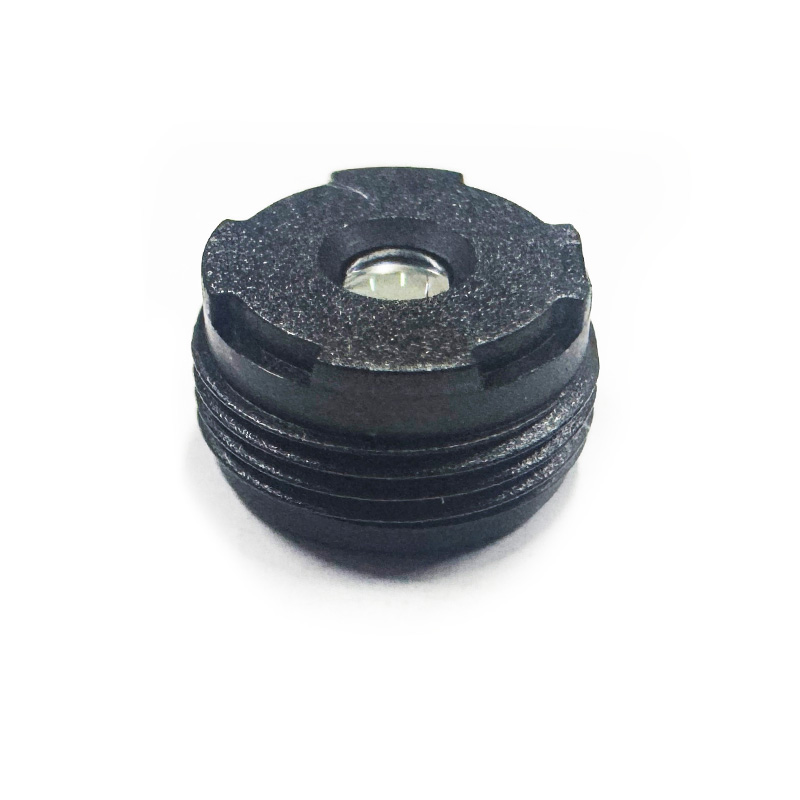

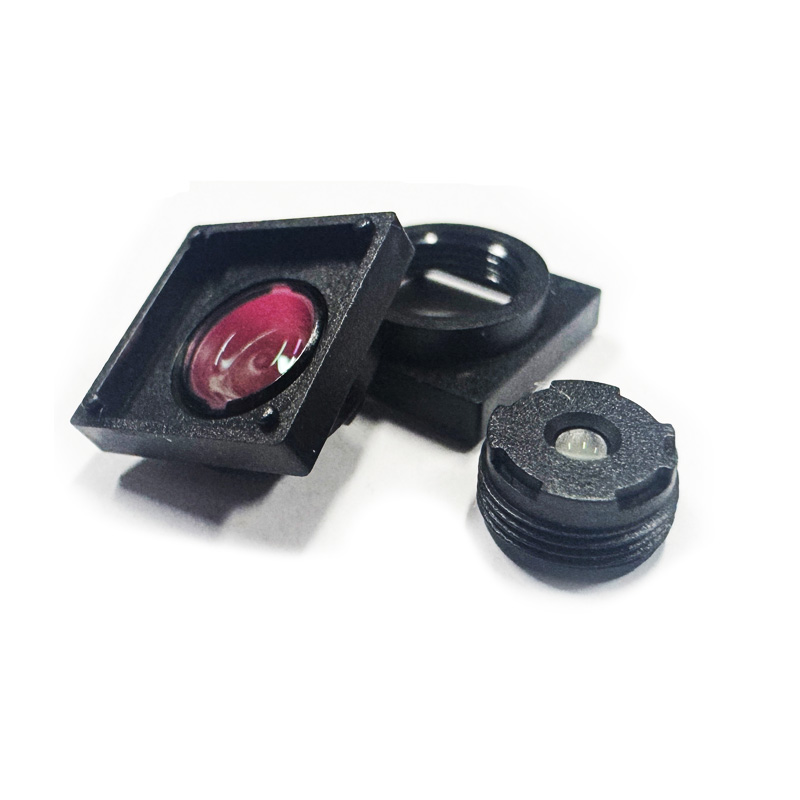

यह कॉम्पैक्ट मशीन विज़न लेंस शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड द्वारा निर्मित है, जो 2592*1944 रिज़ॉल्यूशन के साथ 1/4" सेंसर के लिए अनुकूलित है। विश्वसनीय ऑप्टिकल लेआउट के साथ निर्मित, यह मिनी बोर्ड लेंस स्थिर इमेजिंग प्रदर्शन प्रदान करता है3.05 मिमीफोकल लंबाई और F5.0 एपर्चर। यह 4.8 मिमी छवि सर्कल और 72 डिग्री विकर्ण FOV का समर्थन करता है, जो कॉम्पैक्ट इमेजिंग मॉड्यूल की व्यापक दृश्य आवश्यकता को पूरा करता है। अवांछित अवरक्त हस्तक्षेप को फ़िल्टर करने के लिए 650 एनएम आईआरसीएफ तरंग दैर्ध्य के साथ कम विरूपण लेंस डिज़ाइन टीवी विरूपण को 1.5% से नीचे रखता है। 3.6 मिमी पर अल्ट्रा-शॉर्ट टीटीएल इसे अंतरिक्ष-बाधित डिवाइस एकीकरण के लिए उपयुक्त बनाता है। शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड बड़े पैमाने पर उत्पादन परियोजनाओं के लिए लगातार बैच गुणवत्ता सुनिश्चित करते हुए, प्रत्येक इकाई के लिए सख्त ऑप्टिकल निरीक्षण करता है। यह लागत प्रभावी M5.5 माउंट ऑप्टिकल घटक कई उपभोक्ता और औद्योगिक परिदृश्यों में छोटे आकार के एम्बेडेड कैमरा सिस्टम के लिए आदर्श है।

विस्तृत उत्पाद विवरण

परमईटर

कोर ऑप्टिकल पैरामीटर्स: लेंस अपनाता है3.05 मिमी±5% सहनशीलता के साथ फोकल लंबाई, F5.0 एपर्चर ±5% सहनशीलता के साथ जोड़ा गया, क्षेत्र की गहराई और इमेजिंग चमक को संतुलित करता है। अल्ट्रा-कॉम्पैक्ट असेंबली के लिए टीटीएल 3.6±0.1 मिमी तक पहुंचता है। 650 एनएम आईआरसीएफ तरंग दैर्ध्य वास्तविक रंग वाले दिन के आउटपुट के लिए इन्फ्रारेड स्ट्रे लाइट को प्रभावी ढंग से अवरुद्ध करता है।

इमेजिंग प्रारूप और दृश्य का क्षेत्र: अधिकतम छवि चक्र Φ4.8 मिमी है, जो 1/4" COMS सेंसर (2592*1944) से पूरी तरह मेल खाता है। विकर्ण FOV 72°, क्षैतिज FOV 61°, ऊर्ध्वाधर FOV 47° हिट करता है, जो छोटे कैमरों के लिए व्यापक कवरेज प्रदान करता है।

विरूपण और रोशनी और सीआरए: टीवी विरूपण＜सीधी रेखा पुनरुत्पादन के लिए 1.5%; सापेक्ष रोशनी 42.8%±5% केंद्र से कोने तक एक समान चमक की गारंटी देता है; सीआरए＜32.7° मुख्यधारा 1/4" सेंसर पिक्सेल चीफ-रे कोण से मेल खाता है, विगनेटिंग और रंग ऑफसेट से बचता है।

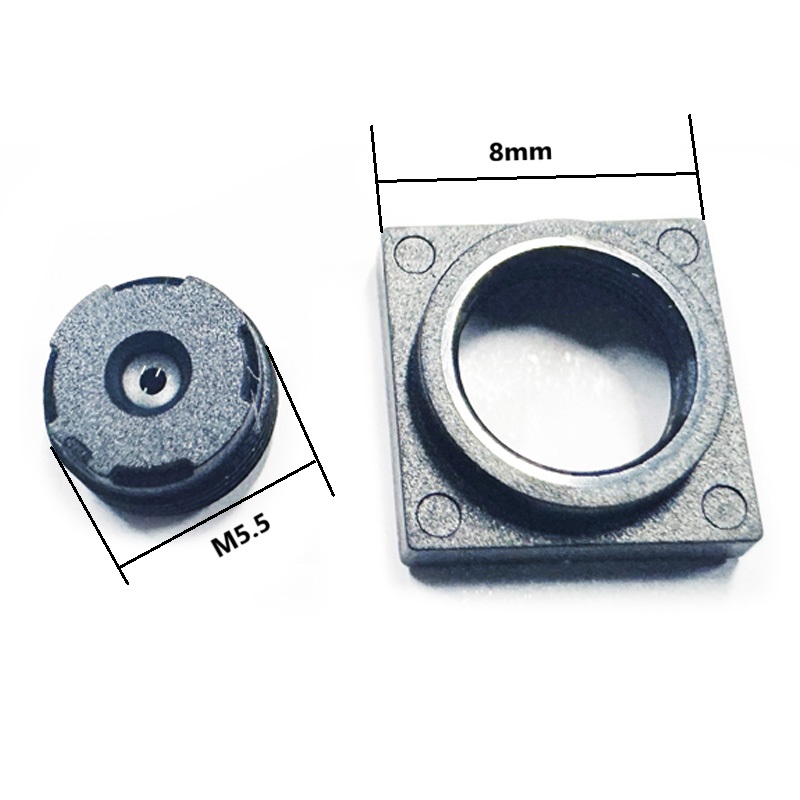

मैकेनिकल इंटरफ़ेस: मानक M5.5 माउंट, माइक्रो कैमरा मॉड्यूल के लिए संरेखित और संयोजन करना आसान है।

1	टीटीएल (कुल ट्रैक लंबाई)	3.6 ± 0.1
2	ईएफएल (प्रभावी फोकल लंबाई)	3.05 ± 5%
3	एफ/एनओ (एपर्चर)	5.0 ± 5%
4	आईआरसीएफ तरंग दैर्ध्य	650 एनएम
5	निर्माण (संरचना)	3पी + 1 आईआर
6	अधिकतम छवि वृत्त	Φ4.8मिमी
7	सेंसर सीएमओएस (2592×1944)	1/4"
8	देखने का क्षेत्र - विकर्ण	72° (वाई'=2.268मिमी)
	देखने का क्षेत्र - क्षैतिज	61° (वाई'=1.8148मिमी)
	देखने का क्षेत्र - लंबवत	47° (Y'=1.361मिमी)
9	टीवी विरूपण	<1.5%
10	सापेक्ष रोशनी	42.8% ± 5%
11	सीआरए (मुख्य रे एंगल)	<32.7°
12	पर्वत	एम5.5

प्रदर्शन एडवांटाजीईएस

कम विरूपण ऑप्टिकल प्रदर्शन: कम विरूपण लेंस के रूप में, 1.5% से कम टीवी विरूपण छवि विकृति को कम करता है, जो पहचान और स्कैनिंग कार्यों के लिए महत्वपूर्ण है।

कॉम्पैक्ट मैकेनिकल आयाम: इस मिनी बोर्ड लेंस की कुल ट्रैक लंबाई केवल 3.6 मिमी है, जो स्लिम एम्बेडेड हार्डवेयर के लिए उपयुक्त है जहां आंतरिक स्थान बेहद सीमित है।

अच्छी तरह से मेल खाने वाली सेंसर संगतता: विशेष रूप से 1/4” सेंसर लेंस एप्लिकेशन के लिए डिज़ाइन किया गया, 4.8 मिमी छवि सर्कल और 32.7 डिग्री सीआरए अंधेरे कोनों और रंग परिवर्तन को रोकता है, सेंसर पिक्सेल क्षमता को पूरा खेल देता है।

स्थिर इन्फ्रारेड फ़िल्टरिंग: 650 एनएम आईआर कट इन्फ्रारेड शोर को समाप्त करता है, दृश्य-प्रकाश कैप्चर के लिए रंग निष्ठा में सुधार करता है।

लगातार बड़े पैमाने पर उत्पादन गुणवत्ता: शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड द्वारा निर्मित, प्रत्येक लेंस सख्त ऑप्टिकल परीक्षण से गुजरता है, जो बड़ी मात्रा के ऑर्डर के लिए पैरामीटर स्थिरता की गारंटी देता है।

आवेदनn फ़ील्ड

स्मार्ट होम मिनिएचर कैमरे: इस M5.5 माउंट लेंस को छोटे आकार के इनडोर मॉनिटरिंग कैमरों, डोरबेल कैमरों के लिए लगाएं, ताकि सीमित आवरण स्थान के भीतर चौड़े कोण वाले स्पष्ट लाइव दृश्य को कैप्चर किया जा सके।

पोर्टेबल स्कैनिंग डिवाइस: कम विरूपण लेंस बारकोड और क्यूआर-कोड स्कैनिंग का समर्थन करता है, जो तेजी से कोड डिकोडिंग के लिए विकृत छवि प्रदान करता है।

पहनने योग्य इमेजिंग उपकरण: 3.05 मिमी फोकल लंबाई वाला मिनी बोर्ड लेंस छोटे पहनने योग्य कैमरों, शरीर पर पहने जाने वाले रिकॉर्डर, कॉम्पैक्ट लेआउट की मांग को पूरा करने में फिट बैठता है।

मशीन-विज़न सहायक मॉड्यूल: कॉम्पैक्ट मशीन विज़न लेंस के रूप में, यह 1/4" सेंसर लेंस हार्डवेयर के साथ सरल ऑब्जेक्ट डिटेक्शन, विज़ुअल काउंटिंग और सहायक सेंसिंग के लिए काम करता है।

शैक्षिक और प्रयोगात्मक कैमरा किट: छात्र दृष्टि से संबंधित परियोजना विकास के लिए लागत प्रभावी ऑप्टिकल घटक।2। उत्पाद संक्षिप्त

यह कॉम्पैक्ट मशीन विज़न लेंस शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड द्वारा निर्मित है, जो 2592*1944 रिज़ॉल्यूशन के साथ 1/4" सेंसर के लिए अनुकूलित है। विश्वसनीय ऑप्टिकल लेआउट के साथ निर्मित, यह मिनी बोर्ड लेंस 3.05 मिमी फोकल लंबाई और F5.0 एपर्चर के साथ स्थिर इमेजिंग प्रदर्शन प्रदान करता है। यह 4.8 मिमी छवि सर्कल और 72-डिग्री विकर्ण FOV का समर्थन करता है, जो कॉम्पैक्ट इमेजिंग मॉड्यूल की व्यापक-दृश्य आवश्यकता को पूरा करता है। कम विरूपण लेंस डिज़ाइन अवांछित अवरक्त हस्तक्षेप को फ़िल्टर करने के लिए 650 एनएम आईआरसीएफ तरंग दैर्ध्य के साथ टीवी विरूपण को 1.5% से नीचे रखता है। 3.6 मिमी पर अल्ट्रा-शॉर्ट टीटीएल इसे अंतरिक्ष-बाधित डिवाइस एकीकरण के लिए उपयुक्त बनाता है, लिमिटेड प्रत्येक इकाई के लिए सख्त ऑप्टिकल निरीक्षण करता है, बड़े पैमाने पर उत्पादन परियोजनाओं के लिए लगातार बैच गुणवत्ता सुनिश्चित करता है कई उपभोक्ता और औद्योगिक परिदृश्यों में छोटे आकार के एम्बेडेड कैमरा सिस्टम।

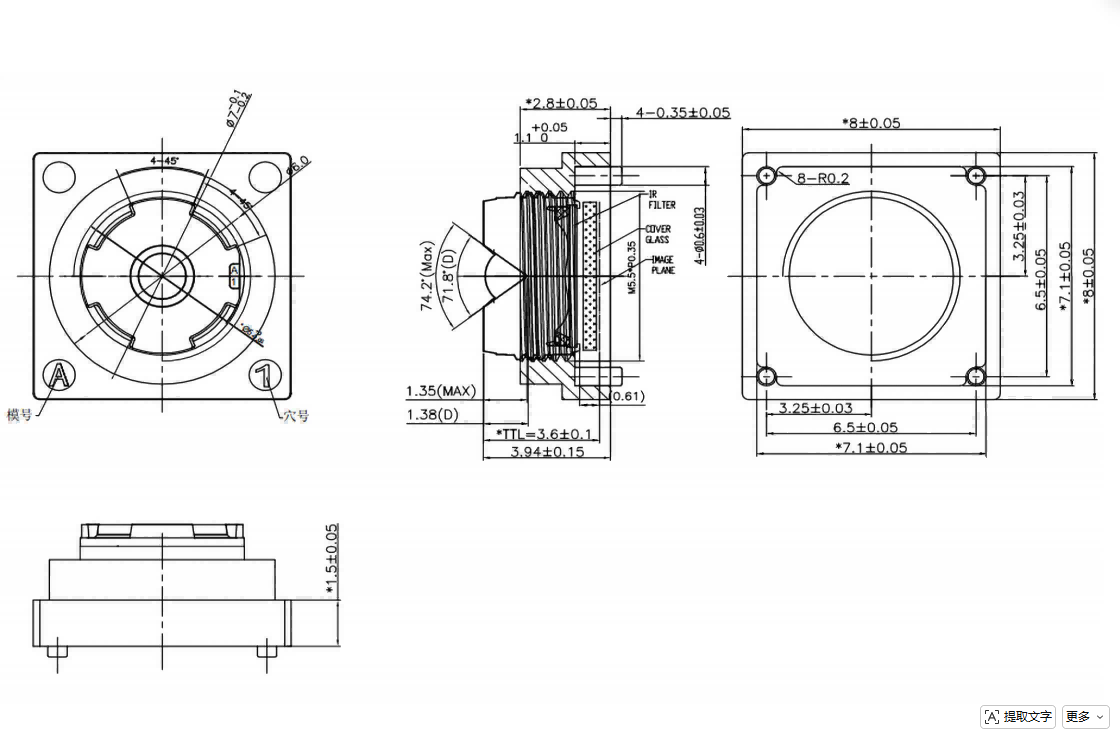

3.05mm focal length

विस्तृत उत्पाद विवरण

परमईटर

कोर ऑप्टिकल पैरामीटर्स: लेंस ±5% सहनशीलता के साथ 3.05 मिमी फोकल लंबाई को अपनाता है, जिसे F5.0 एपर्चर ±5% सहनशीलता के साथ जोड़ा जाता है, जो क्षेत्र की गहराई और इमेजिंग चमक को संतुलित करता है। अल्ट्रा-कॉम्पैक्ट असेंबली के लिए टीटीएल 3.6±0.1 मिमी तक पहुंचता है। 650 एनएम आईआरसीएफ तरंग दैर्ध्य वास्तविक रंग वाले दिन के आउटपुट के लिए इन्फ्रारेड स्ट्रे लाइट को प्रभावी ढंग से अवरुद्ध करता है।

इमेजिंग प्रारूप और दृश्य का क्षेत्र: अधिकतम छवि चक्र Φ4.8 मिमी है, जो 1/4" COMS सेंसर (2592*1944) से पूरी तरह मेल खाता है। विकर्ण FOV 72°, क्षैतिज FOV 61°, ऊर्ध्वाधर FOV 47° हिट करता है, जो छोटे कैमरों के लिए व्यापक कवरेज प्रदान करता है।

विरूपण और रोशनी और सीआरए: टीवी विरूपण＜सीधी रेखा पुनरुत्पादन के लिए 1.5%; सापेक्ष रोशनी 42.8%±5% केंद्र से कोने तक एक समान चमक की गारंटी देता है; सीआरए＜32.7° मुख्यधारा 1/4" सेंसर पिक्सेल चीफ-रे कोण से मेल खाता है, विगनेटिंग और रंग ऑफसेट से बचता है।

मैकेनिकल इंटरफ़ेस: मानक M5.5 माउंट, माइक्रो कैमरा मॉड्यूल के लिए संरेखित और संयोजन करना आसान है।

प्रदर्शन लाभ

कम विरूपण ऑप्टिकल प्रदर्शन: कम विरूपण लेंस के रूप में, 1.5% से कम टीवी विरूपण छवि विकृति को कम करता है, जो पहचान और स्कैनिंग कार्यों के लिए महत्वपूर्ण है।

कॉम्पैक्ट मैकेनिकल आयाम: इस मिनी बोर्ड लेंस की कुल ट्रैक लंबाई केवल 3.6 मिमी है, जो स्लिम एम्बेडेड हार्डवेयर के लिए उपयुक्त है जहां आंतरिक स्थान बेहद सीमित है।

अच्छी तरह से मेल खाने वाली सेंसर संगतता: विशेष रूप से 1/4” सेंसर लेंस एप्लिकेशन के लिए डिज़ाइन किया गया, 4.8 मिमी छवि सर्कल और 32.7 डिग्री सीआरए अंधेरे कोनों और रंग परिवर्तन को रोकता है, सेंसर पिक्सेल क्षमता को पूरा खेल देता है।

स्थिर इन्फ्रारेड फ़िल्टरिंग: 650 एनएम आईआर कट इन्फ्रारेड शोर को समाप्त करता है, दृश्य-प्रकाश कैप्चर के लिए रंग निष्ठा में सुधार करता है।

लगातार बड़े पैमाने पर उत्पादन गुणवत्ता: शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड द्वारा निर्मित, प्रत्येक लेंस सख्त ऑप्टिकल परीक्षण से गुजरता है, जो बड़ी मात्रा के ऑर्डर के लिए पैरामीटर स्थिरता की गारंटी देता है।

आवेदन क्षेत्र

स्मार्ट होम मिनिएचर कैमरे: इस M5.5 माउंट लेंस को छोटे आकार के इनडोर मॉनिटरिंग कैमरों, डोरबेल कैमरों के लिए लगाएं, ताकि सीमित आवरण स्थान के भीतर चौड़े कोण वाले स्पष्ट लाइव दृश्य को कैप्चर किया जा सके।

पोर्टेबल स्कैनिंग डिवाइस: कम विरूपण लेंस बारकोड और क्यूआर-कोड स्कैनिंग का समर्थन करता है, जो तेजी से कोड डिकोडिंग के लिए विकृत छवि प्रदान करता है।

पहनने योग्य इमेजिंग उपकरण: 3.05 मिमी फोकल लंबाई वाला मिनी बोर्ड लेंस छोटे पहनने योग्य कैमरों, शरीर पर पहने जाने वाले रिकॉर्डर, कॉम्पैक्ट लेआउट की मांग को पूरा करने में फिट बैठता है।

मशीन-विज़न सहायक मॉड्यूल: कॉम्पैक्ट मशीन विज़न लेंस के रूप में, यह 1/4" सेंसर लेंस हार्डवेयर के साथ सरल ऑब्जेक्ट डिटेक्शन, विज़ुअल काउंटिंग और सहायक सेंसिंग के लिए काम करता है।

शैक्षिक और प्रयोगात्मक कैमरा किट: छात्र दृष्टि से संबंधित परियोजना विकास के लिए लागत प्रभावी ऑप्टिकल घटक।
