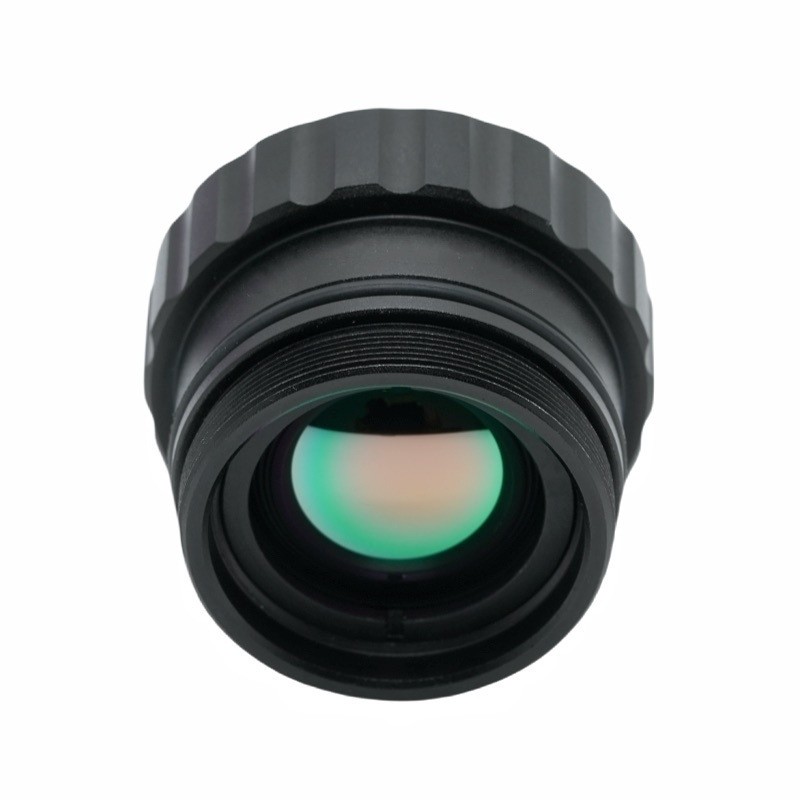

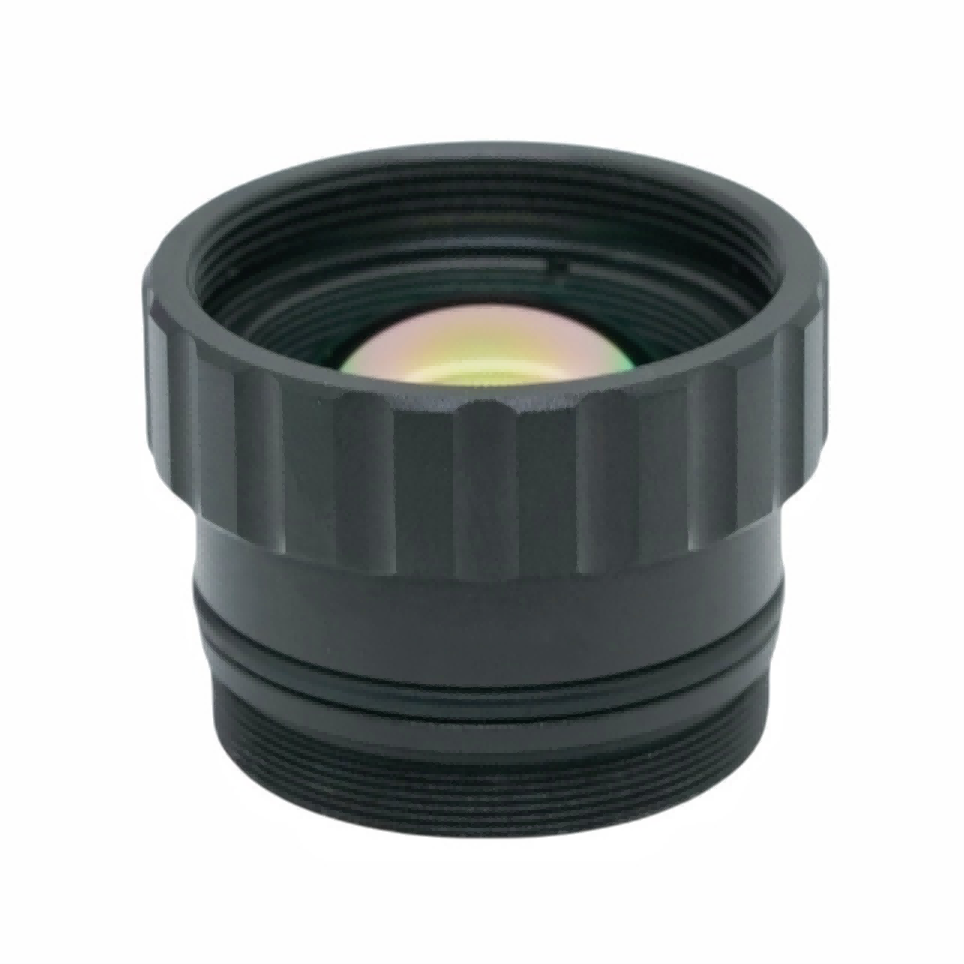

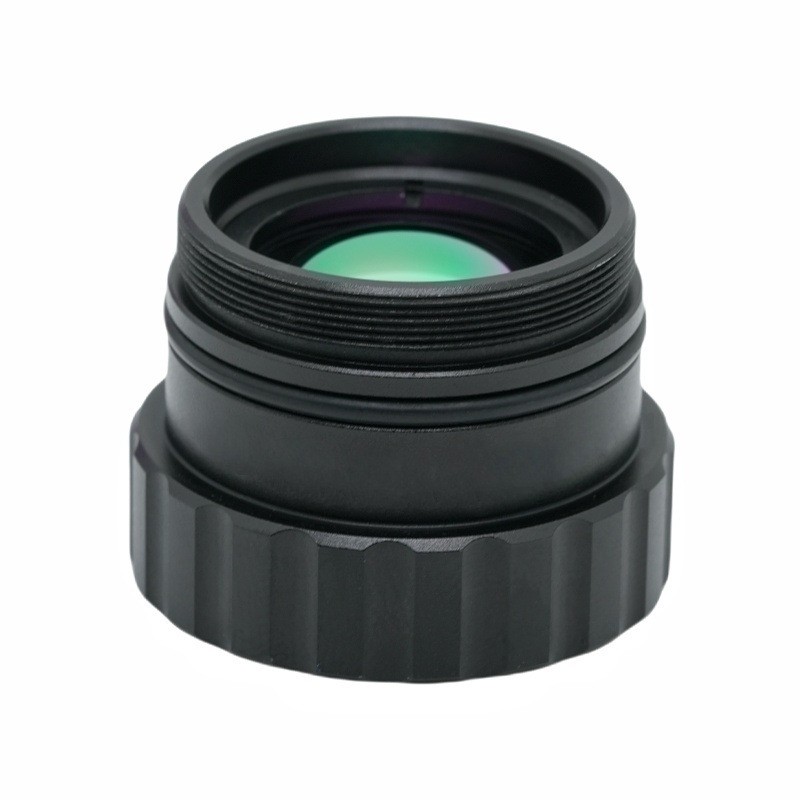

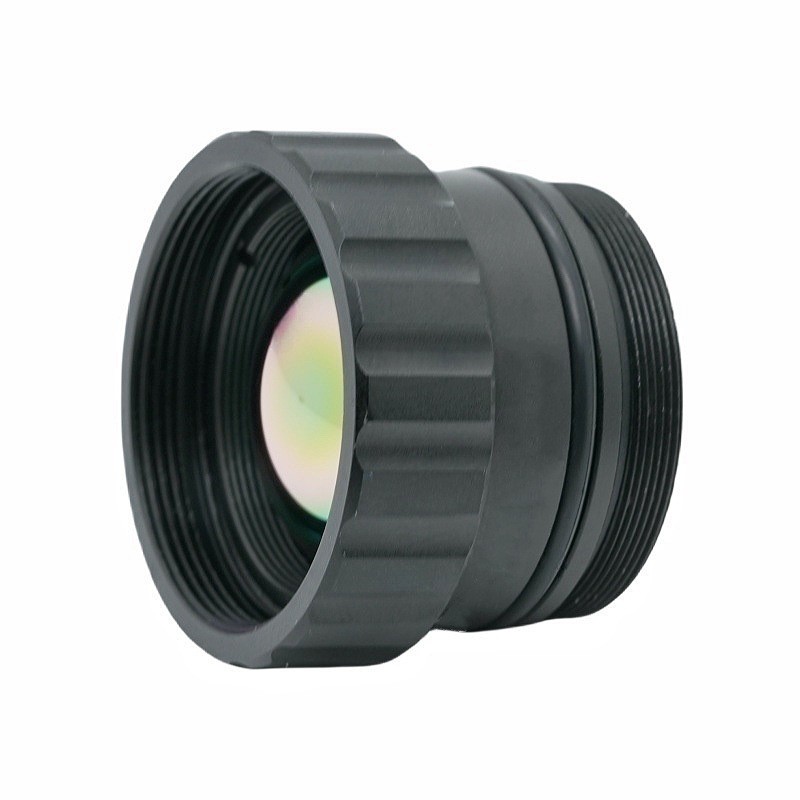

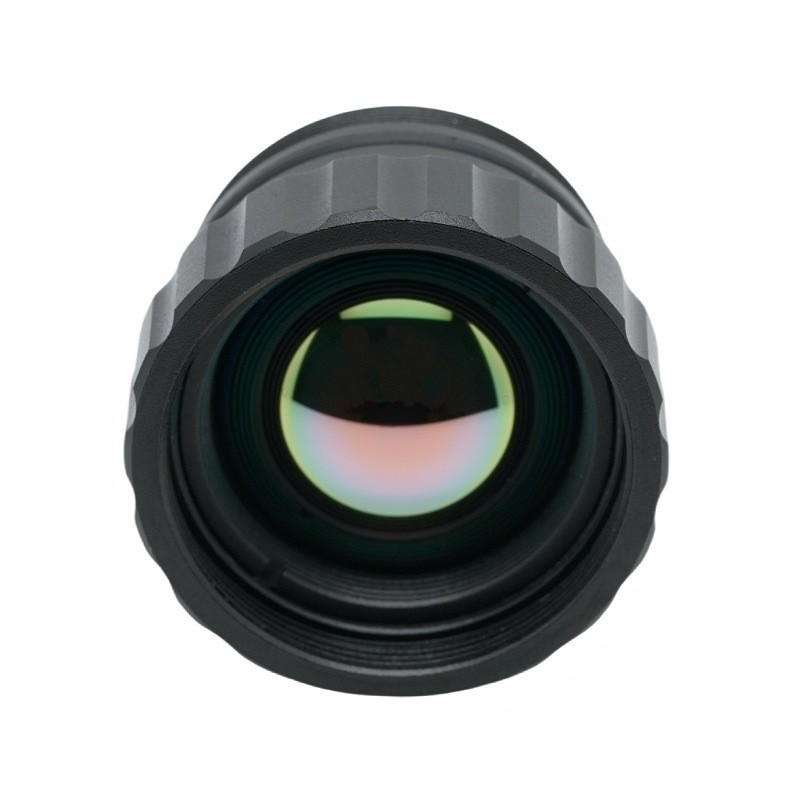

उत्पाद वर्णन19mm F1.0 M22 12um AR लेंस लॉन्ग-वेव इन्फ्रारेड थर्मल इमेजिंग लेंस
बोशी लेंस एक अग्रणी चीन मानक M12 लेंस निर्माता, आपूर्तिकर्ता और निर्यातक है। उत्पादों की उत्तम गुणवत्ता की खोज का पालन करते हुए, ताकि हमारे मानक एम12 लेंस कई ग्राहकों से संतुष्ट हों। बेहतरीन डिज़ाइन, गुणवत्तापूर्ण कच्चा माल, उच्च प्रदर्शन और प्रतिस्पर्धी कीमत हर ग्राहक चाहता है, और यही वह चीज़ है जो हम आपको प्रदान कर सकते हैं। हम आपको सर्वोत्तम बिक्री उपरांत सेवा और समय पर डिलीवरी प्रदान करेंगे।

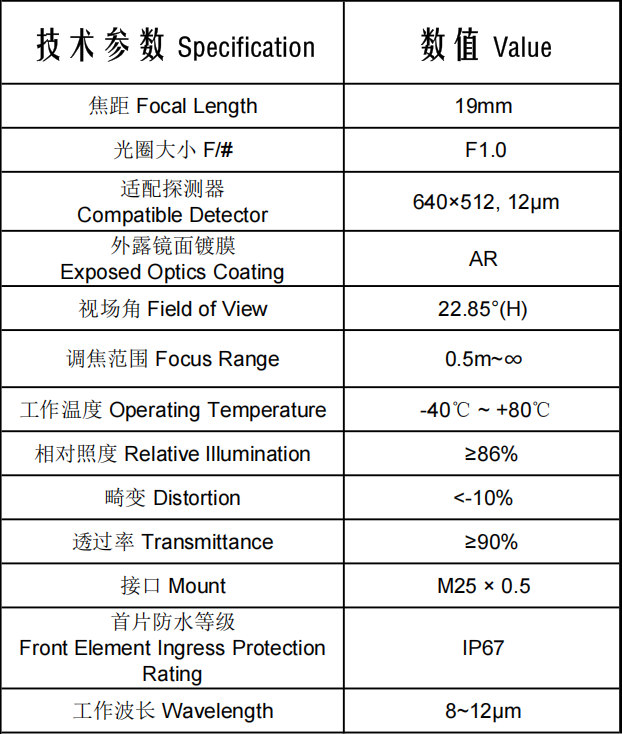

I. कोर पैरामीटर्स की विस्तृत व्याख्या

1. गहराई से पैरामीटर ब्रेकडाउन

1. 19 मिमी फोकल लंबाई, अल्ट्रा-लार्ज एपर्चर F1.0

F1.0 LWIR लेंस के बीच एक दुर्लभ बड़ा एपर्चर है, जो पारंपरिक F1.4/F1.8 मॉडल की तुलना में बहुत अधिक चमकदार प्रवाह प्रदान करता है और कम तापमान वाले बेहोश ताप स्रोतों के लिए सिग्नल-टू-शोर अनुपात में काफी सुधार करता है।

19 मिमी लंबी फोकल लंबाई दृश्य के क्षेत्र को संकीर्ण करती है और दूर के लक्ष्यों को बड़ा करती है, जो बारीक-बारीक लंबी दूरी के तापमान माप और निगरानी के लिए विशेष है जिसके लिए स्पष्ट विवरण पहचान की आवश्यकता होती है।

2. ऑपरेटिंग तरंग दैर्ध्य: 8~12μm

लंबी-तरंग अवरक्त के लिए मानक वायुमंडलीय ट्रांसमिशन विंडो, मानव शरीर, विद्युत उपकरण और मशीनरी की थर्मल इमेजिंग और तापमान माप के लिए अनकूल्ड वैनेडियम ऑक्साइड थर्मल कैमरा कोर के साथ संगत।

3. संगत डिटेक्टर: 640×512, 12μm पिक्सेल पिच

गाइड, हिकविजन, दहुआ, डाली और अन्य निर्माताओं के मुख्यधारा के औद्योगिक अनकूल्ड इन्फ्रारेड कोर से मेल खाता है। 12μm पिक्सेल पिच इमेजिंग रिज़ॉल्यूशन और समग्र उपकरण लागत को संतुलित करती है।

4. देखने का क्षैतिज क्षेत्र: 22.85°

संकीर्ण FOV विशेषता: समान अवलोकन दूरी पर लक्ष्य बड़े दिखाई देते हैं, जिससे दूर से सूक्ष्म थर्मल विवरण प्रकट होते हैं। विस्तृत क्षेत्र पैनोरमिक कवरेज के बजाय निश्चित-बिंदु लंबी दूरी की निगरानी के लिए अनुकूलित।

5.फोकस रेंज: 0.5m ~ ∞

0.5 मीटर की अल्ट्रा-शॉर्ट न्यूनतम फोकस दूरी छोटे घटकों के क्लोज-अप निरीक्षण को सक्षम बनाती है, जबकि अनंत फोकस लंबी दूरी की गश्त का समर्थन करता है, जो एक लेंस में सूक्ष्म-घटक थर्मल परीक्षण और बड़े क्षेत्र के दूरस्थ निरीक्षण दोनों को कवर करता है।

2. मुख्य छवि गुणवत्ता मेट्रिक्स

1.एक्सपोज़्ड ऑप्टिक्स पर एआर एंटी-रिफ्लेक्शन कोटिंग + ट्रांसमिटेंस ≥90%

कस्टम एंटी-रिफ्लेक्शन कोटिंग 8-12μm बैंड के लिए अनुकूलित। ≥90% पूर्ण-तरंग संप्रेषण उद्योग के औसत 70% ~ 85% से बेहतर प्रदर्शन करता है, तीव्र प्रकाश के तहत न्यूनतम चमक और भूत छवियों के साथ, बेहोश गर्मी वाले स्थानों का पता लगाने के लिए अवरक्त ऊर्जा कैप्चर को अधिकतम करता है।

2. सापेक्ष रोशनी ≥86%

छवि के कोने 86% केंद्रीय चमक बरकरार रखते हैं और किनारे की चमक नगण्य होती है। समान फ्रेम किनारों पर तापमान पढ़ने की त्रुटियों को समाप्त करता है और बड़े क्षेत्र की स्कैनिंग के दौरान परिधीय क्षेत्रों के जबरन सॉफ्टवेयर ब्राइटनिंग के कारण होने वाले शोर स्पाइक से बचाता है।

3.विरूपण <-10%

नकारात्मक मान बैरल विरूपण को इंगित करता है, जो लंबे-संकीर्ण-एफओवी इन्फ्रारेड लेंस के लिए एक सामान्य ट्रेडऑफ़ है। यह बेहतर संप्रेषण और सापेक्ष रोशनी प्राप्त करने के लिए थोड़ी ज्यामितीय रैखिकता का त्याग करता है। यह लेंस तापमान का पता लगाने और लक्ष्य की पहचान के लिए अनुकूलित है, न कि उच्च-परिशुद्धता आयामी माप के लिए।

3. पर्यावरण एवं यांत्रिक डिज़ाइन

1.माउंट: एम25 × 0.5

लॉन्ग-फोकस इन्फ्रारेड लेंस के लिए समर्पित मानक थ्रेडेड इंटरफ़ेस, सभी 640-पिक्सेल लॉन्ग-वेव थर्मल कैमरा कोर के साथ सहज एकीकरण की पेशकश करता है।

2.फ्रंट एलिमेंट इनग्रेस प्रोटेक्शन रेटिंग: IP67

फ्रंट लेंस तत्व के लिए अंतर्निहित डस्टप्रूफ और वॉटरप्रूफ सुरक्षा। इसे अतिरिक्त सुरक्षात्मक खिड़कियों के बिना बाहर तैनात किया जा सकता है, जो बाहरी उपकरणों के संरचनात्मक डिजाइन को सरल बनाते हुए बारिश की फुहारों और रेत के तूफ़ान का प्रतिरोध करता है।

3.ऑपरेटिंग तापमान: -40℃ ~ +80℃

अल्ट्रा-वाइड तापमान सहनशीलता सीमा जो ठंडी उत्तरी सर्दियों, प्रचंड गर्मी और उच्च तापमान वाली औद्योगिक कार्यशालाओं को कवर करती है। यह साल भर चौबीसों घंटे संचालन के लिए अत्यधिक तापमान के उतार-चढ़ाव के तहत प्रदूषण या डिफोकसिंग के बिना स्थिर फोकस और बरकरार कोटिंग बनाए रखता है।

द्वितीय. मुख्य प्रदर्शन लाभ

लाभ 1: वर्ग-अग्रणी इन्फ्रारेड लाइट ट्रांसमिशन: एफ1.0 बड़ा एपर्चर + ≥90% अल्ट्रा-हाई ट्रांसमिशन

समकक्ष विनिर्देश के कुछ लंबे-फोकस इन्फ्रारेड लेंस 90% ट्रांसमिशन तक पहुंचते हैं। F1.0 अल्ट्रा-लार्ज एपर्चर के साथ संयुक्त, यह कम तापमान वाले लक्ष्यों की स्पष्ट इमेजिंग के साथ, लंबी दूरी के ताप स्रोतों जैसे मामूली तार के गर्म होने और छिपे हुए उपकरण तापमान वृद्धि का पता लगाने के लिए उद्योग की अग्रणी संवेदनशीलता प्रदान करता है।

लाभ 2: सटीक किनारे तापमान रीडिंग के लिए बेहतर फ़्रेम एकरूपता

≥86% अति-उच्च सापेक्ष रोशनी छवि कोनों पर चमक क्षीणन को कम करती है। फोटोवोल्टिक पैनल और स्विच कैबिनेट जैसे उपकरणों की बड़ी श्रृंखला को स्कैन करते समय, फ्रेम किनारों पर तापमान मान स्पष्ट विचलन के बिना सुसंगत रहता है।

लाभ 3: मैक्रो और लंबी दूरी के परिदृश्यों के लिए दोहरी-रेंज फोकस

0.5 मीटर क्लोज-फोकस क्षमता सर्किट बोर्ड, छोटे वायरिंग टर्मिनलों और बीयरिंगों के थर्मल निरीक्षण को सक्षम बनाती है, जबकि लंबी दूरी की अनंत फोकसिंग बहु-किलोमीटर गश्त का समर्थन करती है। एक एकल लेंस सटीक सूक्ष्म-घटक परीक्षण और दूरस्थ निश्चित-बिंदु निरीक्षण दोनों को पूरा करता है।

लाभ 4: हर मौसम में आउटडोर मजबूती और व्यापक तापमान स्थिरता

-40~+80℃ चौड़े ऑपरेटिंग तापमान के साथ आईपी67 फ्रंट लेंस सुरक्षा खानों, सबस्टेशनों, जंगल और सुरंगों सहित कठोर वातावरण में सीधे तैनाती की अनुमति देती है, जिसमें अत्यधिक तापमान के तहत फोकस बहाव या कोटिंग छीलने का कोई जोखिम नहीं होता है।

लाभ 5: आवर्धित लंबी दूरी के विवरण के लिए लंबी-फोकस संकीर्ण FOV

छोटे 13 मिमी लेंस की तुलना में, 19 मिमी फोकल लंबाई और 22.85° संकीर्ण FOV समान दूरी पर उच्च लक्ष्य आवर्धन प्रदान करते हैं, जो दूर से क्षतिग्रस्त इंसुलेटर, टूटे तार के तारों और सूक्ष्म उपकरण हॉट स्पॉट सहित छोटे थर्मल दोषों की पहचान करने के लिए आदर्श हैं।

तृतीय. लक्ष्य अनुप्रयोग फ़ील्ड

1.पावर ग्रिड निरीक्षण (प्राथमिक अनुप्रयोग)

·हाई-वोल्टेज ट्रांसमिशन लाइनों और खंभों के लिए लंबी दूरी का तापमान माप: 19 मिमी लंबी फोकल लंबाई हजारों मीटर दूर इंसुलेटर और तार जोड़ों को बढ़ाती है, जबकि F1.0 उच्च ट्रांसमिशन हल्के ओवरहीटिंग दोषों को पकड़ता है। IP67 सुरक्षा और व्यापक तापमान सहनशीलता पहाड़ी आउटडोर सबस्टेशनों के अनुकूल है।

·पीवी पैनल हॉट स्पॉट का पता लगाना: उच्च सापेक्ष रोशनी पैनल किनारों पर सटीक तापमान रीडिंग की गारंटी देती है, और ≥90% ट्रांसमिशन कमजोर बैटरी हॉट स्पॉट का पता लगाता है।

·हाई-वोल्टेज स्विचगियर्स और ट्रांसफार्मर का सटीक थर्मल परीक्षण: 0.5 मीटर न्यूनतम फोकस कॉम्पैक्ट विद्युत घटकों पर छिपे तापमान विसंगतियों की क्लोज़-अप स्कैनिंग का समर्थन करता है।

2. परिशुद्ध औद्योगिक उपकरण के लिए पूर्वानुमानित रखरखाव

मोटर, बीयरिंग और धातुकर्म मशीनरी की दूरस्थ निगरानी: दूर से पूर्ण उत्पादन लाइनों को स्कैन करने और ओवरहीटिंग विफलताओं को पूर्व-चेतावनी देने के लिए +80℃ तक परिवेश के तापमान को सहन करता है।

·इलेक्ट्रॉनिक घटकों और ऊर्जा भंडारण बैटरी कैबिनेट का निरीक्षण: 0.5 मीटर मैक्रो फोकसिंग सर्किट बोर्ड और बैटरी कोशिकाओं पर सूक्ष्म थर्मल असामान्यताओं को इंगित करता है।

·लंबी दूरी की रासायनिक पाइपलाइनों और भंडारण टैंकों के लिए हीट रिसाव गश्ती: मामूली इन्सुलेशन क्षति और गर्मी हानि बिंदुओं का पता लगाने के लिए दूर से पूर्ण पाइपलाइन मार्गों को स्कैन करता है।

3. लंबी दूरी की बाहरी सुरक्षा और सीमा निगरानी

· तेल क्षेत्रों, खदानों और औद्योगिक पार्कों के लिए निश्चित-बिंदु परिधि प्रारंभिक चेतावनी: घुसपैठ करने वाले कर्मियों और वाहनों को उनके थर्मल हस्ताक्षरों द्वारा पता लगाने के लिए संकीर्ण FOV दूर की पहाड़ियों और सीमा की दीवारों पर लॉक हो जाता है।

सीमा और तटीय रक्षा के लिए हर मौसम में रात्रि दृष्टि: -40℃ कम तापमान प्रतिरोध ठंडे जंगल के लिए उपयुक्त है, और IP67 सुरक्षा बारिश, बर्फ और रेतीले तूफ़ान के माध्यम से स्थिर इमेजिंग प्रदान करती है।

4. रेल पारगमन और वाहन-घुड़सवार इन्फ्रारेड निगरानी

· हाई-स्पीड रेलवे संपर्क तारों का लंबी दूरी का थर्मल निरीक्षण: लंबी फोकल लंबाई संपर्क लाइनों और पोजिशनिंग हार्डवेयर पर ओवरहीटिंग का पता लगाने के लिए ओवरहेड केबलों को बड़ा करती है; फ्रंट लेंस फॉगिंग के बिना सुरंग के वातावरण से कोहरे और धूल का प्रतिरोध करता है।

·स्टील रेल और फास्टनरों का दूरस्थ तापमान परीक्षण, साथ ही ऑनबोर्ड सिस्टम के लिए लंबी-फोकस रात्रि दृष्टि सहायता।

5.जंगल की आग की रोकथाम और प्राकृतिक संसाधन निगरानी

ग्राउंड पैन-टिल्ट इकाइयों या यूएवी के माध्यम से जंगल की आग की निगरानी: कई किलोमीटर दूर जंगल में छिपी शुरुआती सुलगती आग की पहचान करता है। उच्च संप्रेषण उन्नत जंगल की आग की पूर्व चेतावनी के लिए कम तापमान वाले अग्नि स्रोतों को पकड़ लेता है।

6. विशेष उपकरण आपातकालीन निरीक्षण

आग के दृश्यों का लंबी दूरी की थर्मल अवलोकन, बड़े गोदामों में छिपे हुए उच्च तापमान के खतरे की जांच, और भारी बंदरगाह मशीनरी की दूरस्थ थर्मल निगरानी।

चतुर्थ. उत्पाद ट्रेडऑफ़ स्पष्टीकरण (सीमा नोट)

महत्वपूर्ण बैरल विरूपण (<-10%) इस लेंस को उच्च-परिशुद्धता आयामी माप या ज्यामितीय मानचित्रण की आवश्यकता वाले अनुप्रयोगों के लिए अनुपयुक्त बना देता है। इसका ऑप्टिकल डिज़ाइन संप्रेषण, किनारे की एकरूपता और लंबी दूरी के तापमान का पता लगाने की संवेदनशीलता को प्राथमिकता देता है, जो पूरी तरह से थर्मल माप और लक्ष्य पहचान परिदृश्यों के लिए अनुकूलित है।

हमारे स्टारलाइट लेंस को स्मार्ट होम वेबकैम, आर्टिफिशियल इंटेलिजेंस कैमरा में स्थापित किया जा सकता है।

19mm F1.0 M22 12um AR लेंस लॉन्ग-वेव इन्फ्रारेड थर्मल इमेजिंग लेंस सुरक्षा निगरानी स्टारलाईट लेंस, मानक एम12 थ्रेडेड इंटरफ़ेस लेंस, 2.0 एफ/एनओ, 6जी संरचना के साथ, अधिक हल्का, उच्च लागत-प्रभावशीलता के साथ! यदि आप हमारे मानक स्टारलाईट लेंस में रुचि रखते हैं, तो आप अभी हमसे परामर्श कर सकते हैं, हम आपको समय पर उत्तर देंगे!

उत्पाद में निम्नलिखित विशिष्ट विशेषताएं हैं:

1. उत्पाद की विशेषताएँ: सभी प्लास्टिक सामग्री से बने, उत्पादों की गुणवत्ता सुनिश्चित करते हुए, हम ग्राहकों को कम खरीद मूल्य की पेशकश कर सकते हैं।

2. उत्पाद के फायदे: बड़ा कोण, छोटा आकार, क्षेत्र सीमा की विस्तृत गहराई।

हम आपकी खरीदारी का बेसब्री से इंतजार कर रहे हैं और आपको सर्वोत्तम सहयोग अनुभव और गहन व्यावसायिक सहयोग प्रदान करने के लिए तत्पर हैं।
