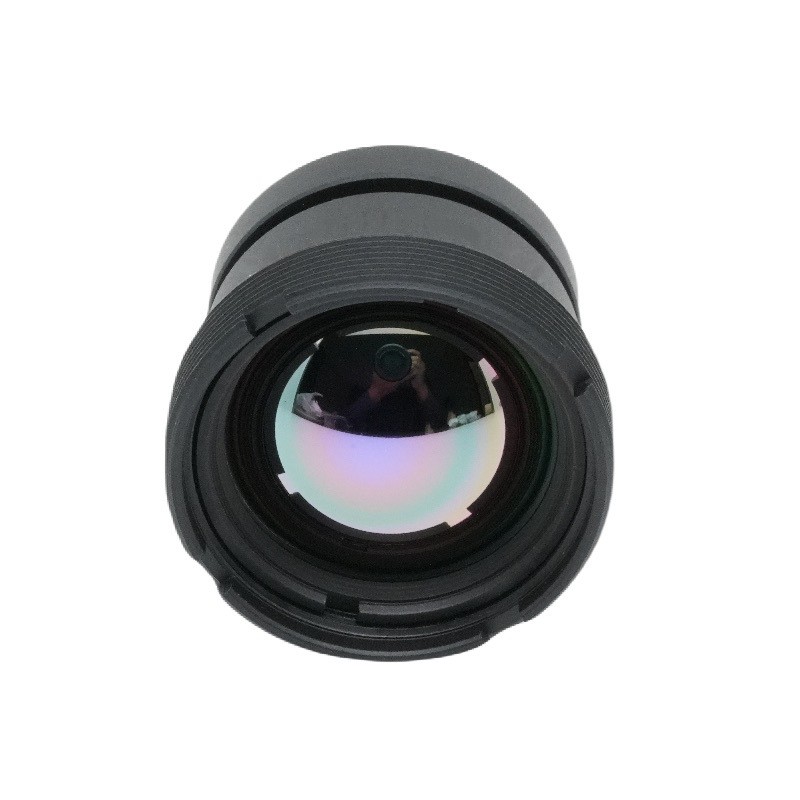

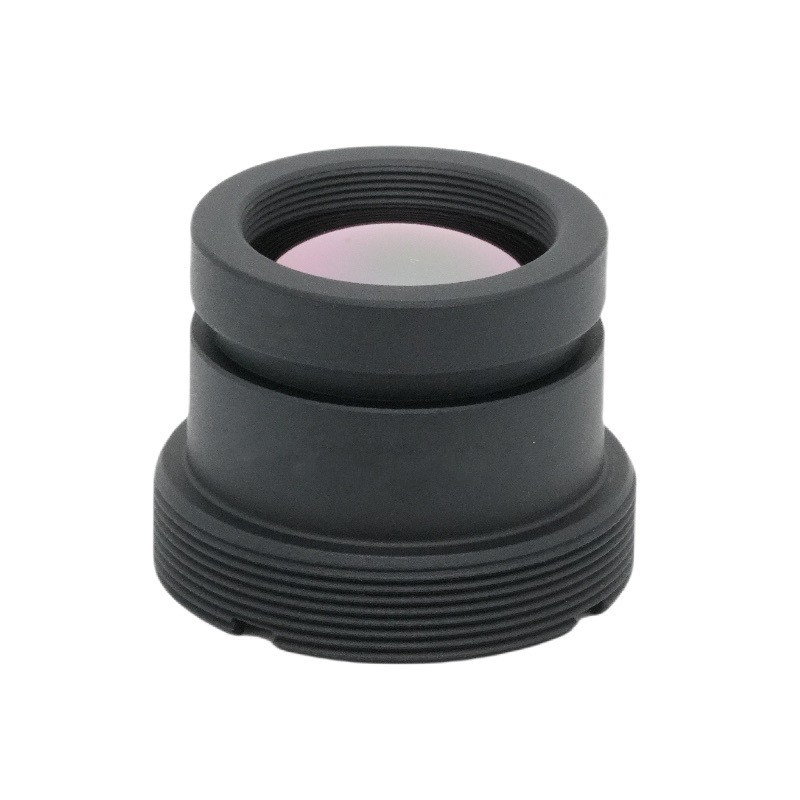

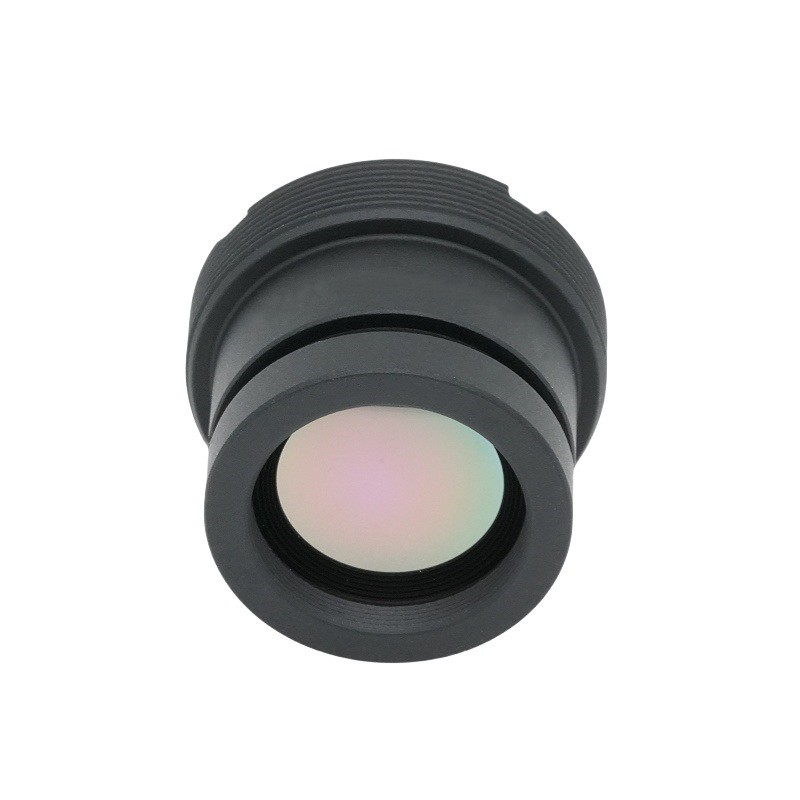

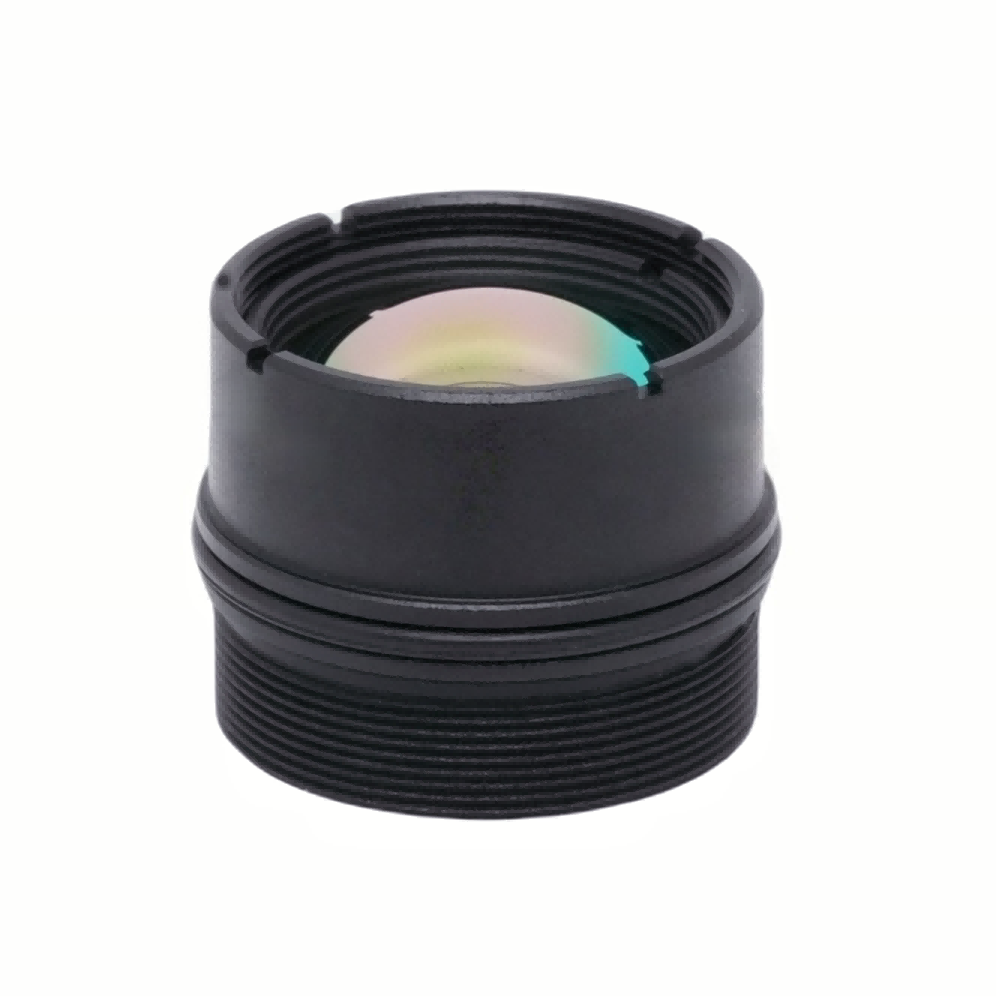

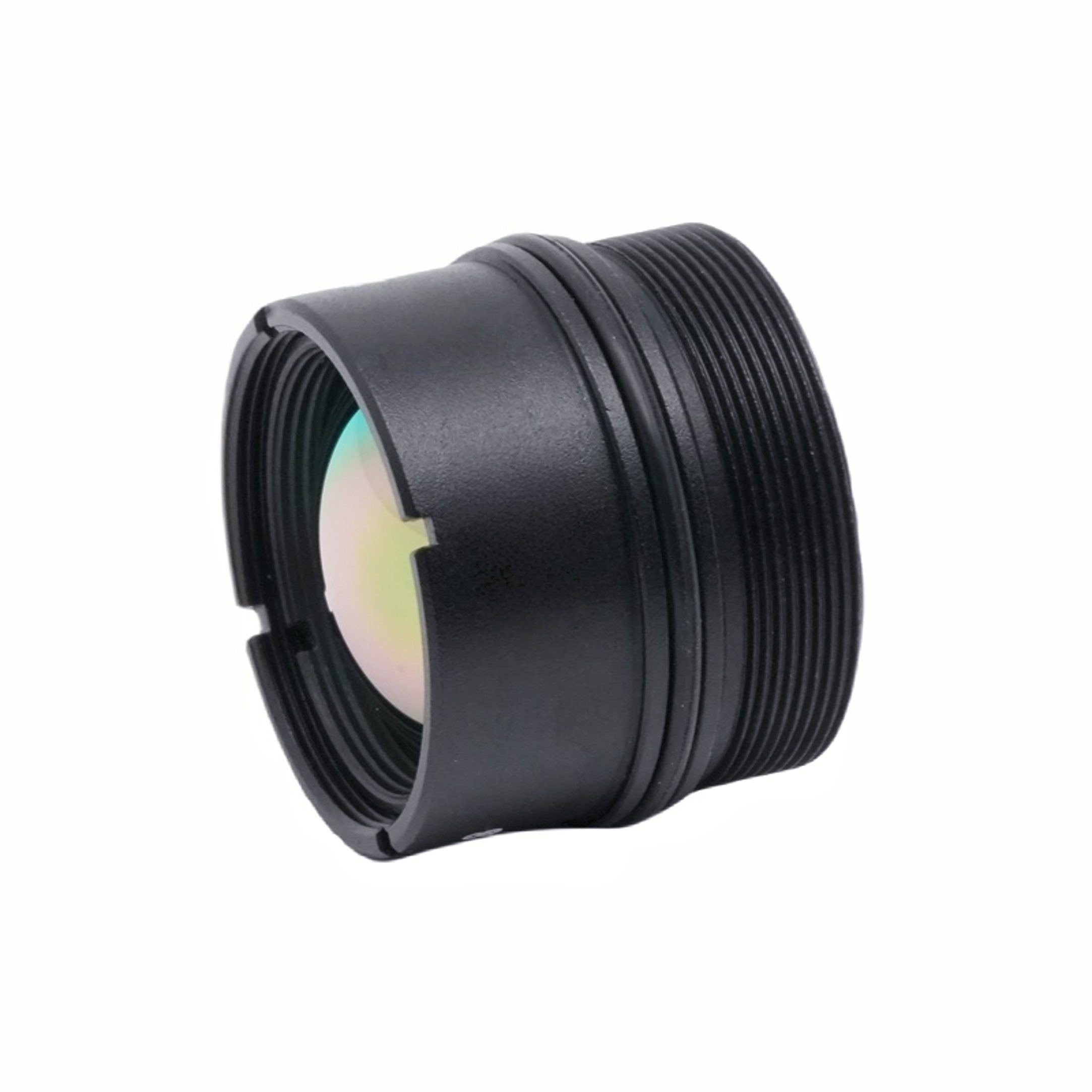

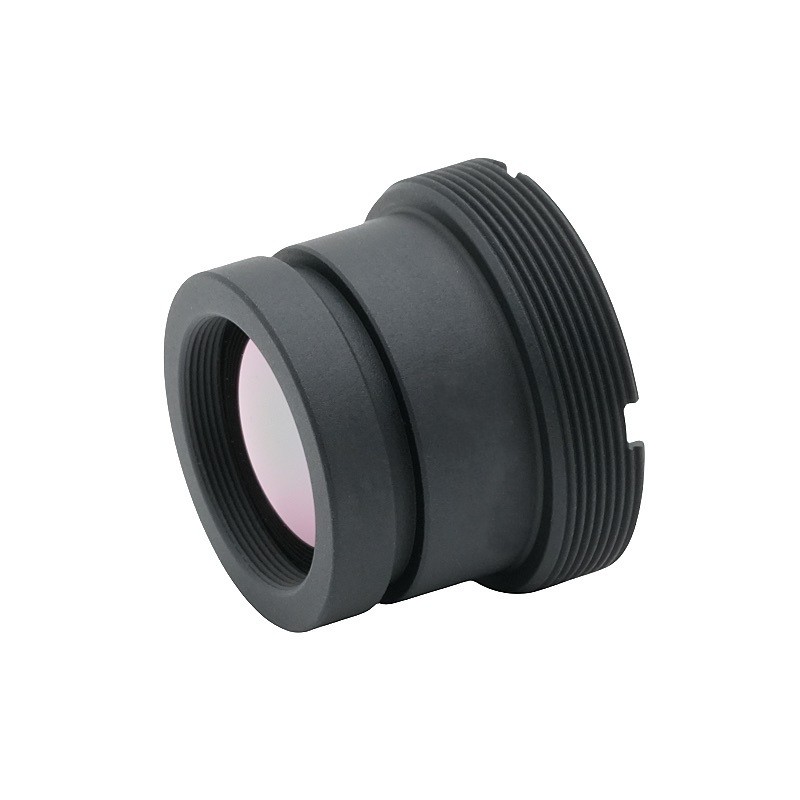

उत्पाद वर्णन13mm F1.0 M22 12um HD लेंस लॉन्ग-वेव इन्फ्रारेड थर्मल इमेजिंग लेंस
बोशी लेंस एक अग्रणी चीन मानक M12 लेंस निर्माता, आपूर्तिकर्ता और निर्यातक है। उत्पादों की उत्तम गुणवत्ता की खोज का पालन करते हुए, ताकि हमारे मानक एम12 लेंस कई ग्राहकों से संतुष्ट हों। बेहतरीन डिज़ाइन, गुणवत्तापूर्ण कच्चा माल, उच्च प्रदर्शन और प्रतिस्पर्धी कीमत हर ग्राहक चाहता है, और यही वह चीज़ है जो हम आपको प्रदान कर सकते हैं। हम आपको सर्वोत्तम बिक्री उपरांत सेवा और समय पर डिलीवरी प्रदान करेंगे।

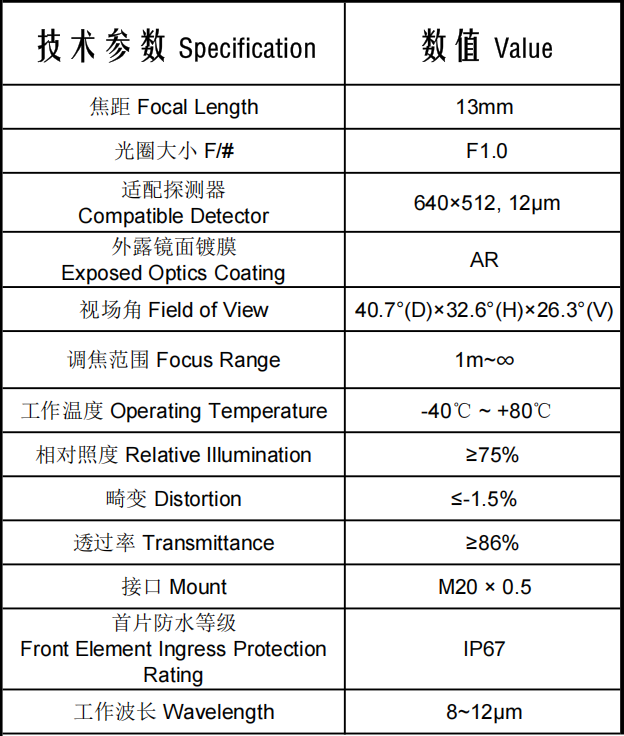

I. कोर पैरामीटर्स की विस्तृत व्याख्या

1. कोर ऑप्टिकल विशिष्टताएँ

1. 13 मिमी फोकल लंबाई, F1.0 बड़ा एपर्चर

F1.0 इन्फ्रारेड लेंस के बीच एक अल्ट्रा-बड़े प्रकाश संचरण एपर्चर का प्रतिनिधित्व करता है, जिसमें पारंपरिक F1.4/F1.8 इन्फ्रारेड लेंस की तुलना में कहीं अधिक चमकदार प्रवाह होता है। समान तापीय अवरक्त विकिरण के तहत, डिटेक्टर द्वारा प्राप्त सिग्नल की तीव्रता में काफी सुधार होता है, जिससे कम तापमान वाले कमजोर ताप स्रोतों और लंबी दूरी के लक्ष्य इमेजिंग के लिए काफी बेहतर सिग्नल-टू-शोर अनुपात मिलता है।

13 मिमी मध्यम फोकल लंबाई फ़ील्ड-ऑफ़-व्यू कवरेज और लंबी दूरी की पहचान को संतुलित करती है, जो वाइड-एंगल निगरानी और मध्य से लंबी दूरी के तापमान माप और पहचान के बीच एक समझौता करती है।

2. ऑपरेटिंग तरंग दैर्ध्य: 8~12μm

यह मानक लॉन्ग-वेव इंफ्रारेड (LWIR) वायुमंडलीय ट्रांसमिशन विंडो है, जो अनकूल्ड वैनेडियम ऑक्साइड इंफ्रारेड डिटेक्टरों, मानव शरीर की निगरानी के लिए यूनिवर्सल वेवबैंड, उपकरण तापमान माप और आउटडोर थर्मल इमेजिंग सुरक्षा के साथ संगत है।

3. संगत डिटेक्टर: 640×512, 12μm पिक्सेल पिच

मुख्यधारा के 640-पिक्सेल अनकूल्ड इन्फ्रारेड कैमरा कोर (हिकविज़न, दहुआ, गाइड इन्फ्रारेड, डाली इन्फ्रारेड, आदि के लिए सार्वभौमिक विनिर्देश) से मेल खाता है। 12μm पिक्सेल पिच औद्योगिक और सुरक्षा इन्फ्रारेड सिस्टम के लिए मानक पिक्सेल आकार है, जो नियंत्रणीय समग्र उपकरण लागत के साथ मध्यम इमेजिंग रिज़ॉल्यूशन प्रदान करता है।

4. देखने का क्षेत्र: 40.7°(विकर्ण) × 32.6°(क्षैतिज) × 26.3°(ऊर्ध्वाधर)

बहुमुखी प्रयोज्यता के साथ देखने का मध्यम-संकीर्ण क्षेत्र:

·32.6° क्षैतिज FOV सड़क मार्ग, फ़ैक्टरी परिसर और सीमा रेखाओं जैसे रैखिक निरीक्षण परिदृश्यों के लिए उपयुक्त है;

·26.3° ऊर्ध्वाधर FOV वियाडक्ट्स, पहाड़ी क्षेत्रों और प्लेटफार्मों सहित बड़े ऊंचाई अंतर वाले दृश्यों को कवर करता है;

अल्ट्रा-वाइड-एंगल लेंस में आम तौर पर गंभीर किनारे क्षीणन से मुक्त, देखने की सीमा और इमेजिंग एकरूपता को संतुलित करता है।

5.फोकस रेंज: 1m ~ ∞

1 मीटर की दूरी पर उपकरणों के लिए नजदीकी तापमान माप और हजारों मीटर दूर ताप स्रोतों के लंबी दूरी के थर्मल अवलोकन का समर्थन करता है, जो एक ही लेंस के साथ छोटी दूरी के उपकरण निरीक्षण और लंबी दूरी की सुरक्षा निगरानी के दोहरे कार्यों को सक्षम करता है।

2. छवि गुणवत्ता संकेतक

1.एक्सपोज़्ड ऑप्टिक्स पर एआर एंटी-रिफ्लेक्शन कोटिंग

8-12μm वेवबैंड के लिए विशेष इन्फ्रारेड एंटी-रिफ्लेक्शन कोटिंग लेंस सतहों पर भटके हुए प्रकाश प्रतिबिंब को कम करती है। ≥86% समग्र संप्रेषण के साथ संयुक्त, यह अवरक्त ऊर्जा संग्रह को अधिकतम करता है और भूत छवियों और चमक को दबाता है, उच्च तापमान वाले मजबूत प्रकाश स्थितियों के तहत स्वच्छ इमेजिंग प्रदान करता है।

2.संप्रेषण ≥86% (पूर्ण 8~12μm वेवबैंड)

यह इन्फ्रारेड लेंस के लिए एक उत्कृष्ट प्रदर्शन बेंचमार्क है, क्योंकि सामान्य इन्फ्रारेड लेंस आमतौर पर केवल 70% ~ 80% ट्रांसमिशन प्राप्त करते हैं। उच्च संप्रेषण F1.0 बड़े एपर्चर के लाभों को बढ़ाता है, जिससे कमजोर कम तापमान वाले ताप स्रोतों (जैसे, विद्युत रिसाव, पाइपलाइन ताप हानि) की पहचान करना बहुत आसान हो जाता है।

3. सापेक्ष रोशनी ≥75%

छवि फ्रेम के चारों कोनों पर चमक केंद्र की चमक के 75% से कम नहीं रहती है, जिससे बड़े क्षेत्र के पैनोरमिक मॉनिटरिंग के दौरान किनारों पर स्पष्ट अंधेरा खत्म हो जाता है। किसी भारी सॉफ्टवेयर एज ब्राइटनिंग (जो अत्यधिक शोर उत्पन्न करेगा) की आवश्यकता नहीं है।

4.विरूपण ≤-1.5%

नकारात्मक मान बेहतर विरूपण नियंत्रण के साथ हल्के बैरल विरूपण को इंगित करता है। दृश्य में सीधी रेखाएं लगभग कोई झुकाव नहीं दिखाती हैं, ऑप्टिकल विरूपण के कारण होने वाली आयामी या तापमान माप त्रुटियों को समाप्त करती हैं - सटीक तापमान रीडिंग और आयाम गणना की आवश्यकता वाले औद्योगिक परिदृश्यों के लिए आदर्श।

3. यांत्रिक एवं पर्यावरणीय अनुकूलनशीलता

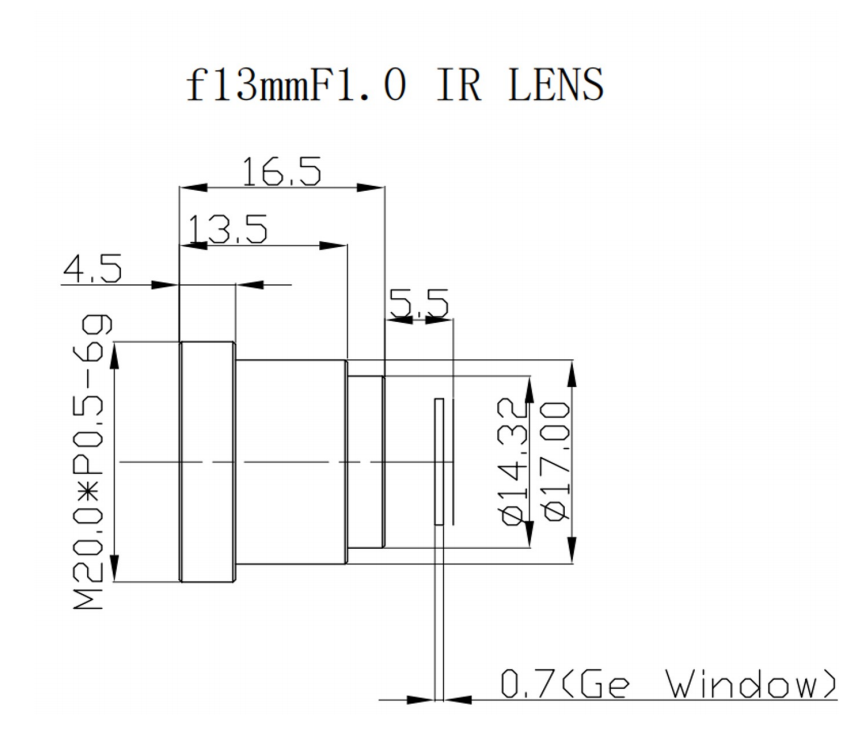

1.माउंट: एम20 × 0.5

इन्फ्रारेड उद्योग के लिए मानक सार्वभौमिक थ्रेडेड इंटरफ़ेस, बाजार में अधिकांश मुख्यधारा 640 अनकूल्ड इन्फ्रारेड कैमरा कोर के साथ सीधे संगत, मजबूत अनुकूलता और कम प्रतिस्थापन/एकीकरण लागत प्रदान करता है।

2.फ्रंट एलिमेंट इनग्रेस प्रोटेक्शन रेटिंग: IP67

फ्रंट लेंस तत्व डस्टप्रूफ और वॉटरप्रूफ है, जो अतिरिक्त सुरक्षात्मक आवास के बिना सीधे बाहरी तैनाती को सक्षम बनाता है। यह अल्पकालिक बारिश के छींटों, रेत की धूल और आर्द्र वातावरण का प्रतिरोध करता है, जो बाहरी संपूर्ण उपकरणों के संरचनात्मक डिजाइन को सरल बनाता है।

3.ऑपरेटिंग तापमान: -40℃ ~ +80℃

अल्ट्रा-वाइड तापमान सहनशीलता सीमा में ठंडी उत्तरी सर्दियाँ, चिलचिलाती दक्षिणी ग्रीष्मकाल और उच्च तापमान वाली औद्योगिक कार्यशालाएँ/गलाने वाली परिधियाँ शामिल हैं। लेंस ऑप्टिक्स, बैरल और कोटिंग चौबीसों घंटे स्थिर संचालन के लिए अत्यधिक उच्च/निम्न तापमान के तहत प्रदूषण, विरूपण और फोकस शिफ्ट से बचते हैं।

द्वितीय. मुख्य प्रदर्शन लाभों का सारांश

लाभ 1: अत्यधिक कम-ताप इन्फ्रारेड डिटेक्शन क्षमता (एफ 1.0 बड़ा एपर्चर + 86% उच्च संप्रेषण)

समान फोकल लंबाई के कुछ लेंस F1.0 प्रकाश संचरण एपर्चर को अपनाते हैं। उच्च-संचरण एआर कोटिंग के साथ, कम तापमान वाले कमजोर ताप स्रोतों के लिए इसकी पहचान क्षमता पारंपरिक F1.4 लेंस से कहीं बेहतर प्रदर्शन करती है। यह स्पष्ट रूप से लंबी दूरी के छोटे हॉटस्पॉट, भूमिगत पाइपलाइन गर्मी रिसाव और विद्युत उपकरणों में मामूली तापमान वृद्धि को पकड़ता है, जिससे तापमान माप सटीकता और अलार्म संवेदनशीलता बढ़ जाती है।

लाभ 2: समान इमेजिंग और कम विरूपण, निगरानी और सटीक तापमान माप दोनों के लिए उपयुक्त

≥75% किनारे सापेक्ष रोशनी वाइड-एंगल इन्फ्रारेड लेंस के सामान्य "डार्क फोर कॉर्नर" दोष को हल करती है। 1.5% के भीतर नियंत्रित विरूपण छवि की ज्यामितीय निष्ठा सुनिश्चित करता है। औद्योगिक तापमान माप, बिजली दोष निरीक्षण और रेल ट्रांजिट थर्मल डिटेक्शन के दौरान ऑप्टिकल विरूपण से प्रेरित कोई गलत तापमान रीडिंग नहीं होती है - मात्रात्मक निरीक्षण अनुप्रयोगों के लिए बिल्कुल सही।

लाभ 3: सरलीकृत सुरक्षा और स्थिर व्यापक तापमान प्रदर्शन के साथ हर मौसम में आउटडोर तैनाती

IP67 फ्रंट लेंस सुरक्षा प्लस -40 ~ 80 ℃ विस्तृत तापमान रेंज अनुकूलित वॉटरप्रूफ हाउसिंग के बिना खुले क्षेत्रों, सबस्टेशनों, खानों और राजमार्गों में सीधे स्थापना का समर्थन करती है। अत्यधिक तापमान के तहत कोई फोकस बहाव या कोटिंग विफलता नहीं होती है, जिससे समग्र उपकरण एकीकरण लागत और विफलता दर में कटौती होती है।

लाभ 4: उच्च बहुमुखी प्रतिभा, मुख्यधारा 640 इन्फ्रारेड कैमरा कोर के साथ संगत

12μm 640×512 प्रारूप अनकूल्ड इन्फ्रारेड डिटेक्टरों के लिए सबसे लोकप्रिय विनिर्देश है। M20×0.5 मानक थ्रेड माउंट सुरक्षा, औद्योगिक तापमान माप और परिपक्व आपूर्ति श्रृंखला मिलान के साथ वाहन-घुड़सवार अवरक्त उपकरण निर्माताओं द्वारा बड़े पैमाने पर एकीकरण को सक्षम बनाता है।

लाभ 5: निकट और लंबी दूरी पर एकीकृत फोकसिंग

1 मीटर की करीबी दूरी से अनंत तक लगातार फोकस करने से एक एकल लेंस दो परिदृश्यों को पूरा करने की अनुमति देता है: छोटी दूरी के उपकरण निरीक्षण (स्विच कैबिनेट, मोटर्स) और लंबी दूरी की सुरक्षा निगरानी (सीमा रेखाएं, फैक्ट्री परिधि)। यह विभिन्न फोकल लंबाई के स्टॉक लेंस की आवश्यकता को समाप्त करके इन्वेंट्री विविधता को कम करता है।

तृतीय. खंडित अनुप्रयोग फ़ील्ड

1. विद्युत एवं ऊर्जा उद्योग (मुख्य अनुप्रयोग परिदृश्य)

· सबस्टेशनों और बिजली वितरण कक्षों के लिए इन्फ्रारेड तापमान माप: कनेक्टर्स, बसबार और सर्किट ब्रेकरों पर सूक्ष्म तापमान वृद्धि को कैप्चर करता है; कम विरूपण सटीक तापमान रीडिंग की गारंटी देता है; IP67 सुरक्षा बाहरी सबस्टेशन वातावरण के अनुकूल होती है।

· ट्रांसमिशन लाइनों और खंभों का लंबी दूरी का निरीक्षण: F1.0 बड़े एपर्चर के साथ जोड़ी गई 13 मिमी फोकल लंबाई हजारों मीटर दूर तार स्ट्रैंड के टूटने और इंसुलेटर हीटिंग दोष की पहचान करती है; व्यापक तापमान सहनशीलता क्षेत्र में जंगली तापमान के उतार-चढ़ाव के अनुकूल होती है।

· फोटोवोल्टिक पावर स्टेशनों के लिए हॉट स्पॉट का पता लगाना: उच्च संप्रेषण पीवी पैनलों पर हल्के हॉट स्पॉट की पहचान करता है, जबकि समान सापेक्ष रोशनी पूरे पीवी सरणी की छाया-मुक्त इमेजिंग प्रदान करती है।

2. बाहरी सुरक्षा एवं सीमा निगरानी

·फ़ैक्टरी परिसरों, तेल क्षेत्रों और खदानों के लिए घुसपैठ की पूर्व चेतावनी: 8-12μm वेवबैंड पूर्ण अंधेरे और पतली धुंध में प्रवेश करता है; F1.0 एपर्चर कमजोर मानव शरीर के अवरक्त विकिरण को पकड़ लेता है, और 32.6° क्षैतिज FOV रैखिक दीवार परिधि लेआउट में फिट बैठता है।

·सीमाओं और तटीय रक्षा के लिए हर मौसम में रात्रि दृष्टि: -40℃ कम तापमान प्रतिरोध ठंडी उत्तरी जलवायु के अनुकूल होता है, और IP67 रेटिंग लंबी दूरी पर कर्मियों और वाहन ताप स्रोतों की पहचान करने के लिए बारिश, बर्फ और रेतीले तूफ़ान का सामना करती है।

·राजमार्गों और सुरंगों के लिए थर्मल इमेजिंग आग चेतावनी और गति माप: कम विरूपण वाहन के आकार और स्थिति की सटीक गणना सुनिश्चित करता है, और लेंस फॉगिंग के बिना आर्द्र सुरंग वातावरण में कोहरे और धूल का प्रतिरोध करता है।

3.औद्योगिक उपकरणों के लिए पूर्वानुमानित रखरखाव

धातुकर्म और प्रगलन उच्च तापमान कार्यशालाओं में उपकरण की निगरानी: ब्लास्ट फर्नेस, कन्वेयर बीयरिंग और मोटरों पर ओवरहीटिंग दोषों का पता लगाने के लिए +80℃ परिवेश के तापमान को सहन करता है।

·रासायनिक पाइपलाइनों और भंडारण टैंकों के लिए हीट रिसाव निरीक्षण: उपकरण की नजदीकी 1 मीटर निकटता स्कैनिंग और लंबी दूरी की पूर्ण पाइपलाइन स्क्रीनिंग का समर्थन करता है; उच्च संप्रेषण छोटे ताप रिसाव बिंदुओं को पकड़ लेता है।

डेटा सेंटर सर्वर रूम और ऊर्जा भंडारण कैबिनेट के लिए तापमान नियंत्रण का पता लगाना: प्रारंभिक आग जोखिम चेतावनी के लिए बैटरी पैक और सर्वर में असामान्य तापमान वृद्धि की पहचान करता है।

4. रेल ट्रांजिट और वाहन पर लगे इन्फ्रारेड सिस्टम

· हाई-स्पीड और मेट्रो ट्रेनों के लिए ऑन-बोर्ड इन्फ्रारेड मॉनिटरिंग: रेल फास्टनरों और ट्रेन ब्रेकिंग सिस्टम पर ओवरहीटिंग का पता लगाता है; व्यापक तापमान सहनशीलता मौसमी बाहरी तापमान में उतार-चढ़ाव के अनुकूल होती है, और IP67 रेटिंग सुरंग के पानी की धुंध और धूल का प्रतिरोध करती है।

·वाहन रात्रि दृष्टि ड्राइविंग सहायता: अंधेरे के बाद पैदल चलने वालों और जानवरों के ताप स्रोतों की पहचान करता है; मध्यम FOV लंबी दूरी की आगे की पहचान और सड़क के किनारे कवरेज को संतुलित करता है।

5.जंगल की आग की रोकथाम एवं प्राकृतिक संसाधन निरीक्षण

यूएवी या जमीन-आधारित पैन-टिल्ट जंगल की आग की निगरानी: लंबी दूरी से जंगलों में छिपे हुए आग स्रोतों की पहचान करता है; इसकी कमजोर ताप स्रोत का पता लगाने की क्षमता खुली लपटों से पहले सुलगती आग का पता लगा लेती है, जिसमें बाहरी जलरोधी और तापमान प्रतिरोधी डिजाइन जटिल पर्वतीय जलवायु के अनुकूल है।

6. नागरिक तापमान जांच एवं आपातकालीन बचाव

·कारखानों और बंदरगाहों पर कर्मियों के तापमान की जांच: समान रोशनी फ्रेम किनारों पर त्रुटि मुक्त बहु-व्यक्ति एक साथ तापमान माप सुनिश्चित करती है, और हर मौसम में आउटडोर संचालन सूरज की रोशनी और बारिश के हस्तक्षेप से बचाता है।

·अग्निशामक खोज एवं बचाव: फंसे हुए पीड़ितों का पता लगाने के लिए घने धुएं में प्रवेश करता है; कम फोकसिंग दूरी इनडोर सीमित-स्थान खोज का समर्थन करती है, जबकि लंबी दूरी का मोड संपूर्ण अग्नि स्थलों को स्कैन करता है।

चतुर्थ. लाभ बनाम प्रतिस्पर्धी उत्पादों में अंतर करना

समान फोकल लंबाई के सामान्य 13 मिमी F1.4/F1.8 लॉन्ग-वेव इन्फ्रारेड लेंस की तुलना में, यह उत्पाद मुख्य अंतर प्रदान करता है:

· कम तापमान वाले ताप स्रोतों के प्रति उच्च संवेदनशीलता के लिए दोगुनी प्रकाश संचरण क्षमता;

·अंतर्निहित IP67 फ्रंट लेंस सुरक्षा जो संपूर्ण उपकरण संरचनात्मक डिज़ाइन को सरल बनाती है;

पेशेवर तापमान माप परिदृश्यों में बेहतर विश्वसनीयता के लिए कम विरूपण और उच्च धार सापेक्ष रोशनी;

·पूरे -40~80℃ तापमान रेंज में स्थिर प्रदर्शन, चरम वातावरण के लिए मजबूत अनुकूलनशीलता के साथ।

हमारे स्टारलाइट लेंस को स्मार्ट होम वेबकैम, आर्टिफिशियल इंटेलिजेंस कैमरा में स्थापित किया जा सकता है।

13mm F1.0 M22 12um HD लेंस लॉन्ग-वेव इन्फ्रारेड थर्मल इमेजिंग लेंस सुरक्षा निगरानी स्टारलाईट लेंस, मानक एम12 थ्रेडेड इंटरफ़ेस लेंस, 2.0 एफ/एनओ, 6जी संरचना के साथ, अधिक हल्का, उच्च लागत-प्रभावशीलता के साथ! यदि आप हमारे मानक स्टारलाईट लेंस में रुचि रखते हैं, तो आप अभी हमसे परामर्श कर सकते हैं, हम आपको समय पर उत्तर देंगे!

उत्पाद में निम्नलिखित विशिष्ट विशेषताएं हैं:

1. उत्पाद की विशेषताएँ: सभी प्लास्टिक सामग्री से बने, उत्पादों की गुणवत्ता सुनिश्चित करते हुए, हम ग्राहकों को कम खरीद मूल्य की पेशकश कर सकते हैं।

2. उत्पाद के फायदे: बड़ा कोण, छोटा आकार, क्षेत्र सीमा की विस्तृत गहराई।

हम आपकी खरीदारी का बेसब्री से इंतजार कर रहे हैं और आपको सर्वोत्तम सहयोग अनुभव और गहन व्यावसायिक सहयोग प्रदान करने के लिए तत्पर हैं।
