एमटीएफ परीक्षण की व्याख्या: इंजीनियर लेंस के प्रदर्शन का मूल्यांकन कैसे करते हैं
कैमरा लेंस का चयन करते समय, कई खरीदार फोकल लंबाई, एपर्चर, सेंसर आकार और मेगापिक्सेल समर्थन जैसी विशिष्टताओं को देखते हैं।
हालाँकि, एक प्रश्न को अक्सर अनदेखा कर दिया जाता है:
इंजीनियर कैसे जानते हैं कि लेंस वास्तव में अच्छा है या नहीं?
उत्तर ऑप्टिकल परीक्षण है।
सभी लेंस मूल्यांकन विधियों में, एमटीएफ परीक्षण वास्तविक लेंस प्रदर्शन को मापने के लिए ऑप्टिकल इंजीनियरों द्वारा उपयोग किए जाने वाले सबसे महत्वपूर्ण उपकरणों में से एक है।
एमटीएफ एक सरल लेकिन महत्वपूर्ण प्रश्न का उत्तर देने में मदद करता है:
एक लेंस वास्तव में छवि संवेदक को कितना विवरण और कंट्रास्ट प्रदान कर सकता है?
यही कारण है कि पेशेवर कैमरा निर्माता, ऑप्टिकल इंजीनियर और लेंस आपूर्तिकर्ता एमटीएफ डेटा पर पूरा ध्यान देते हैं।
क्योंकि लेंस का मूल्यांकन इस आधार पर नहीं किया जाता कि स्पेसिफिकेशन शीट पर क्या लिखा है।
इसका मूल्यांकन उसके द्वारा निर्मित छवि की गुणवत्ता से किया जाता है।
एमटीएफ क्या है?
एमटीएफ का मतलब मॉड्यूलेशन ट्रांसफर फ़ंक्शन है।
नाम जटिल लगता है, लेकिन अवधारणा अपेक्षाकृत सरल है।
एक लेंस किसी छवि को पूरी तरह से कैप्चर नहीं करता है। इमेजिंग प्रक्रिया के दौरान, कुछ विवरण और कंट्रास्ट अनिवार्य रूप से खो जाते हैं।
एमटीएफ मापता है कि लेंस वास्तविक दुनिया से कैमरा सेंसर तक कंट्रास्ट को कितने प्रभावी ढंग से स्थानांतरित करता है।
सामान्य शर्तों में:
उच्च एमटीएफ का मतलब है कि लेंस बेहतर कंट्रास्ट के साथ बेहतर विवरण प्रस्तुत कर सकता है।
उदाहरण के लिए:
कई छोटी खिड़कियों वाली एक इमारत की तस्वीर लेने की कल्पना करें।
खराब ऑप्टिकल प्रदर्शन वाला लेंस इमारत के सामान्य आकार को कैप्चर कर सकता है लेकिन व्यक्तिगत खिड़कियों का विवरण खो सकता है।
मजबूत एमटीएफ प्रदर्शन वाला एक लेंस उन बारीक संरचनाओं को अधिक स्पष्ट रूप से संरक्षित कर सकता है।
विवरणों को पुन: प्रस्तुत करने की इस क्षमता को इंजीनियर ऑप्टिकल रिज़ॉल्यूशन कहते हैं।
मेगापिक्सेल पर्याप्त क्यों नहीं हैं
कैमरा उद्योग में एक आम ग़लतफ़हमी है:
"अधिक मेगापिक्सेल का मतलब हमेशा बेहतर छवि गुणवत्ता होता है।"
हालाँकि, सेंसर इमेजिंग सिस्टम का केवल एक हिस्सा है।
8MP सेंसर स्वचालित रूप से 8MP-गुणवत्ता वाली छवि नहीं बनाता है।
सेंसर को उन पिक्सल का प्रभावी ढंग से उपयोग करने के लिए लेंस को पर्याप्त विवरण हल करने में सक्षम होना चाहिए।
यदि लेंस का प्रदर्शन अपर्याप्त है, तो सेंसर आसानी से नरम छवि का एक बड़ा संस्करण कैप्चर कर सकता है।
यही कारण है कि इंजीनियर अक्सर कहते हैं:
सेंसर जानकारी रिकॉर्ड करता है, लेकिन लेंस यह निर्धारित करता है कि सेंसर तक कितनी जानकारी पहुंचती है।
एमटीएफ परीक्षण यह मूल्यांकन करने में मदद करता है कि लेंस वास्तव में कैमरा सिस्टम की रिज़ॉल्यूशन क्षमता का समर्थन कर सकता है या नहीं।

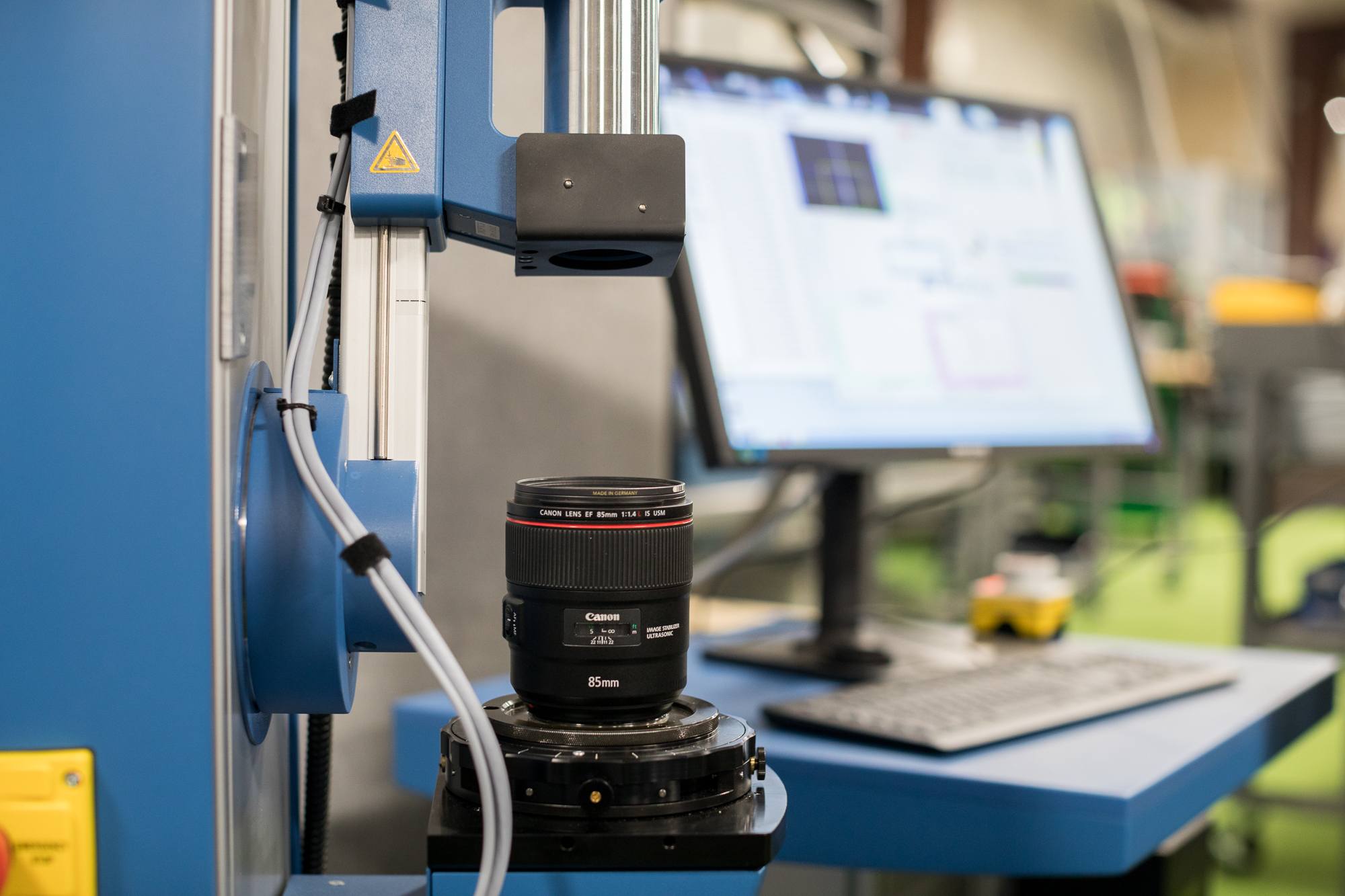

इंजीनियर एमटीएफ परीक्षण कैसे करते हैं
एमटीएफ परीक्षण के दौरान, इंजीनियर आमतौर पर नियंत्रित परीक्षण वातावरण का उपयोग करते हैं।

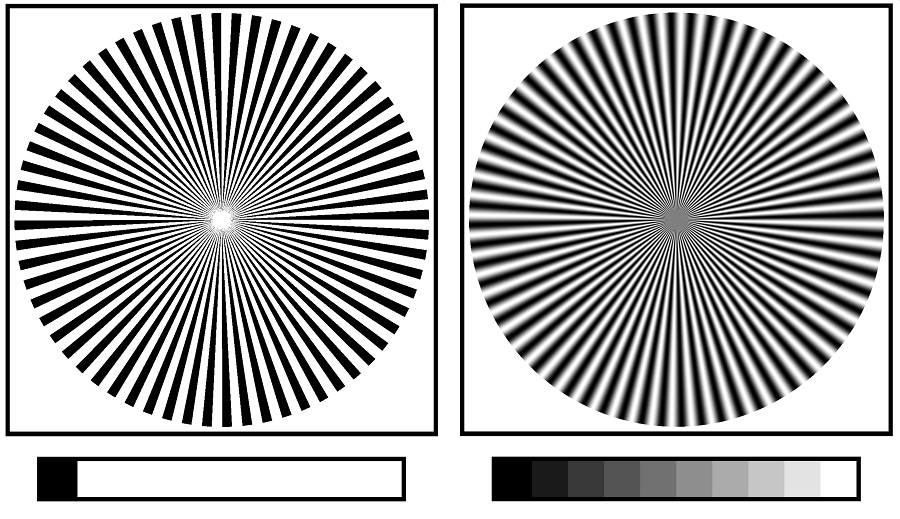

एक लेंस को एक विशिष्ट कैमरा सेंसर या ऑप्टिकल माप प्रणाली के साथ लगाया जाता है और विशेष रूप से डिज़ाइन किए गए पैटर्न का उपयोग करके परीक्षण किया जाता है।
सिस्टम विश्लेषण करता है कि लेंस विवरण के विभिन्न स्तरों को कितनी अच्छी तरह पुन: प्रस्तुत करता है।
कई कारकों का मूल्यांकन किया जाता है:
1. संकल्प क्षमता
लेंस का परीक्षण यह निर्धारित करने के लिए किया जाता है कि यह कितनी अच्छी तरह से बारीक संरचनाओं को पुन: पेश कर सकता है।
यह इनके लिए विशेष रूप से महत्वपूर्ण है:
सुरक्षा कैमरे
औद्योगिक निरीक्षण प्रणाली
मशीन दृष्टि
मेडिकल इमेजिंग
AI कैमरे
एक लेंस बुनियादी स्तर पर तेज़ दिखाई दे सकता है लेकिन छोटी वस्तुओं या दूर के विवरणों को कैप्चर करते समय विफल हो जाता है।
2. कंट्रास्ट प्रदर्शन
संकल्प केवल रेखाएँ देखने के बारे में नहीं है।
एक अच्छे लेंस को कंट्रास्ट भी बनाए रखना चाहिए।
उदाहरण के लिए, वास्तविकता में दो वस्तुओं की स्पष्ट सीमाएँ हो सकती हैं, लेकिन एक ख़राब लेंस उन्हें विलयित दिखा सकता है क्योंकि कंट्रास्ट अंतर कम हो जाता है।
एमटीएफ मूल्यांकन करता है कि लेंस विभिन्न विवरण स्तरों पर कितनी अच्छी तरह कंट्रास्ट बनाए रखता है।
3. केंद्र और किनारे का प्रदर्शन
लेंस का मूल्यांकन करते समय एक सामान्य गलती केवल केंद्र क्षेत्र की जांच करना है।
हालाँकि, वास्तविक अनुप्रयोगों को संपूर्ण छवि में प्रदर्शन की आवश्यकता होती है।
वाइड-एंगल सुरक्षा कैमरों या ड्रोन कैमरों के लिए, किनारे का प्रदर्शन विशेष रूप से महत्वपूर्ण है।
एक लेंस उत्कृष्ट केंद्र तीक्ष्णता प्रदान कर सकता है लेकिन कोनों के पास कम स्पष्टता दिखाता है।
एमटीएफ परीक्षण इंजीनियरों को मूल्यांकन करने की अनुमति देता है:
केंद्र संकल्प
मिड-फील्ड प्रदर्शन
किनारे की तीक्ष्णता
एक अच्छी तरह से डिज़ाइन किए गए लेंस को पूरी छवि में संतुलित प्रदर्शन बनाए रखना चाहिए।

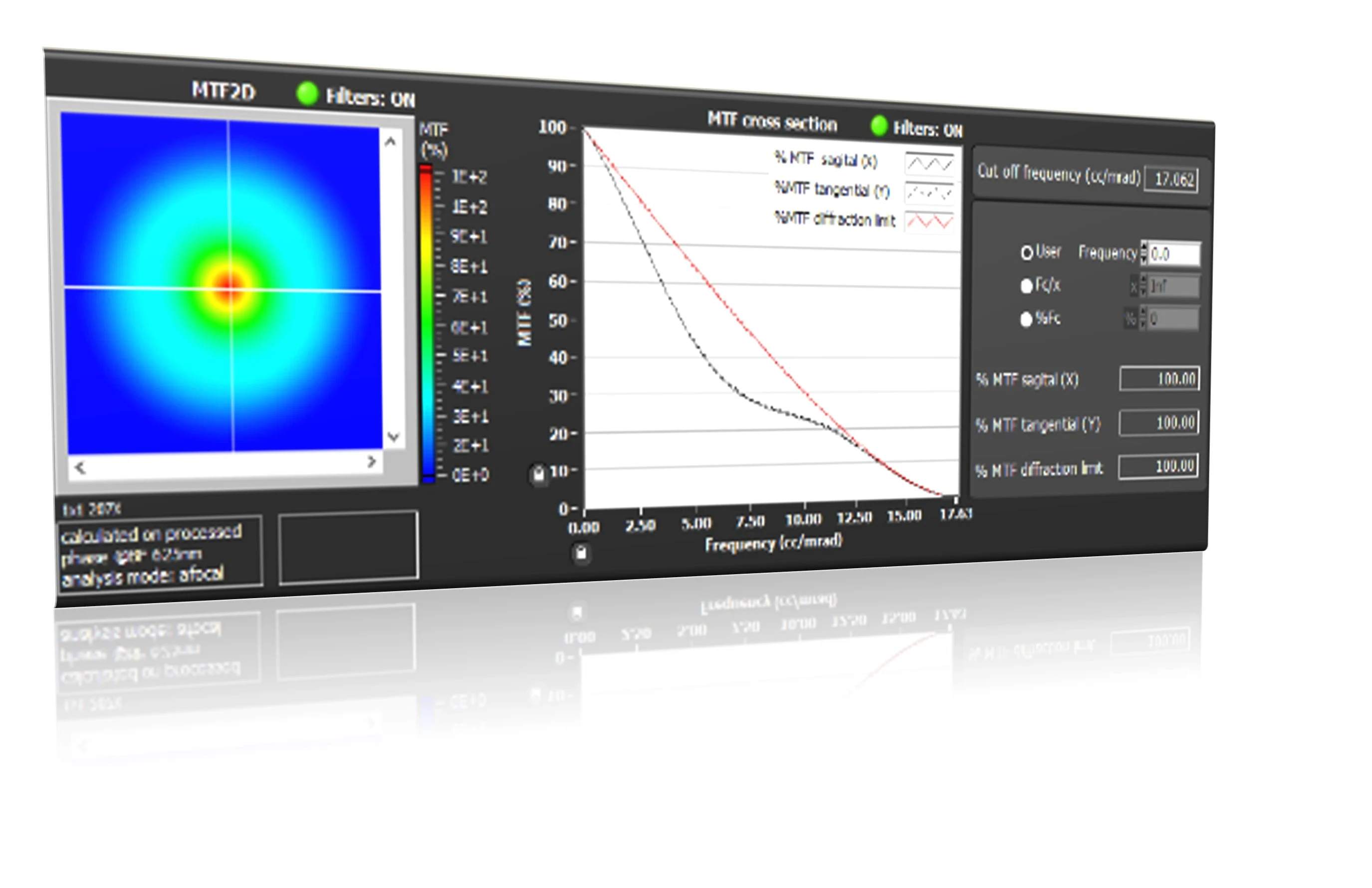

एमटीएफ कर्व्स को समझना
एमटीएफ परिणाम आमतौर पर एक ग्राफ़ के रूप में प्रदर्शित होते हैं।
यद्यपि एमटीएफ चार्ट तकनीकी लग सकते हैं, मूल विचार सीधा है।
क्षैतिज अक्ष आमतौर पर स्थानिक आवृत्ति का प्रतिनिधित्व करता है।
इसका मतलब है कि विवरण कितने अच्छे हैं.
ऊर्ध्वाधर अक्ष कंट्रास्ट ट्रांसमिशन का प्रतिनिधित्व करता है।
उच्च मान का अर्थ है कि लेंस अधिक कंट्रास्ट बनाए रखता है।
आम तौर पर:
कम आवृत्तियों पर उच्च एमटीएफ का मतलब अच्छा कंट्रास्ट पुनरुत्पादन है
उच्च आवृत्तियों पर उच्च एमटीएफ का अर्थ है बेहतर फाइन-डिटेल रिज़ॉल्यूशन
मजबूत प्रदर्शन वाला लेंस उच्च एमटीएफ मूल्यों को बनाए रखता है क्योंकि विवरण बेहतर हो जाता है।
विभिन्न अनुप्रयोगों में एमटीएफ क्यों मायने रखता है?
विभिन्न कैमरा अनुप्रयोगों की अलग-अलग ऑप्टिकल आवश्यकताएँ होती हैं।
सुरक्षा निगरानी
सुरक्षा कैमरे अक्सर चुनौतीपूर्ण परिस्थितियों में काम करते हैं:
कम रोशनी
लंबी दूरी
विस्तृत दृश्य
वस्तुओं को हिलाना
अच्छे एमटीएफ प्रदर्शन वाला लेंस निम्नलिखित को बनाए रखने में मदद कर सकता है:
चेहरे का विवरण
वाहन संबंधी जानकारी
ऑब्जेक्ट पहचान सटीकता
विशेष रूप से एआई-आधारित निगरानी प्रणालियों में, छवि गुणवत्ता सीधे पता लगाने के प्रदर्शन को प्रभावित करती है।
औद्योगिक दृष्टि
मशीन विज़न सिस्टम अक्सर छोटे अंतरों का निरीक्षण करते हैं।
उदाहरणों में शामिल हैं:
उत्पाद दोष
विनिर्माण त्रुटियाँ
घटक स्थिति
विवरण की एक छोटी सी हानि निरीक्षण सटीकता को प्रभावित कर सकती है।
उच्च एमटीएफ लेंस स्पष्ट और अधिक विश्वसनीय छवि डेटा प्रदान करते हैं।
रोबोटिक्स और एआई विजन
रोबोट अपने वातावरण को समझने के लिए कैमरों पर भरोसा करते हैं।
उन्हें पहचानने की आवश्यकता है:
वस्तुएँ
बाधाएँ
लोग
आंदोलन
खराब ऑप्टिकल रिज़ॉल्यूशन एआई एल्गोरिदम के लिए अनिश्चितता पैदा करता है।
बेहतर लेंस प्रदर्शन स्वच्छ दृश्य इनपुट प्रदान करता है।
मेडिकल इमेजिंग
चिकित्सा उपकरणों को अक्सर कॉम्पैक्ट लेकिन उच्च-प्रदर्शन वाले ऑप्टिकल सिस्टम की आवश्यकता होती है।
इन अनुप्रयोगों में, छवि स्पष्टता सीधे निदान और विश्लेषण को प्रभावित कर सकती है।
एमटीएफ इंजीनियरों को यह सुनिश्चित करने में मदद करता है कि ऑप्टिकल सिस्टम सख्त इमेजिंग आवश्यकताओं को पूरा करते हैं।
एमटीएफ एकमात्र लेंस मूल्यांकन मानक नहीं है
यद्यपि एमटीएफ अत्यंत महत्वपूर्ण है, इंजीनियर केवल एक पैरामीटर का उपयोग करके लेंस का मूल्यांकन नहीं करते हैं।
संपूर्ण ऑप्टिकल मूल्यांकन में ये भी शामिल हो सकते हैं:
विरूपण
रंगीन विपथन
सापेक्ष रोशनी
भूत-प्रेत
भड़कना
फोकस स्थिरता
तापमान प्रदर्शन
यांत्रिक सहनशीलता
उत्कृष्ट एमटीएफ लेकिन खराब विश्वसनीयता वाला लेंस वास्तविक दुनिया के उत्पादों के लिए उपयुक्त नहीं हो सकता है।
ऑप्टिकल इंजीनियरिंग हमेशा संतुलन के बारे में होती है।
सबसे अच्छा लेंस केवल सबसे अधिक संख्या वाला लेंस नहीं है।
यह वह है जो इच्छित अनुप्रयोग में विश्वसनीय रूप से कार्य करता है।
पेशेवर लेंस निर्माता एमटीएफ डेटा का उपयोग कैसे करते हैं
ऑप्टिकल निर्माताओं के लिए, एमटीएफ परीक्षण केवल एक विकास उपकरण नहीं है।
यह एक महत्वपूर्ण गुणवत्ता-नियंत्रण विधि भी है।
लेंस विकास के दौरान, इंजीनियर एमटीएफ परिणामों का उपयोग करते हैं:
ऑप्टिकल डिज़ाइन को अनुकूलित करें
लेंस संरचनाओं को समायोजित करें
विभिन्न सामग्रियों की तुलना करें
असेंबली सटीकता में सुधार करें
बड़े पैमाने पर उत्पादन के दौरान, एमटीएफ परीक्षण विभिन्न बैचों के बीच स्थिरता सुनिश्चित करने में मदद करता है।
यह विशेष रूप से महत्वपूर्ण है क्योंकि एक उत्कृष्ट प्रोटोटाइप का उत्पादन हजारों समान लेंस बनाने की तुलना में बहुत आसान है।
एक विश्वसनीय लेंस निर्माता को ऑप्टिकल डिज़ाइन और विनिर्माण प्रक्रियाओं दोनों को नियंत्रित करना चाहिए।
बोशी ऑप्टिक्स: वास्तविक ऑप्टिकल प्रदर्शन पर ध्यान केंद्रित करना
बोशी ऑप्टिक्स में, हम समझते हैं कि ग्राहक केवल विशिष्टताओं के कारण लेंस नहीं खरीदते हैं।
वे विश्वसनीय इमेजिंग प्रदर्शन खरीदते हैं।
सुरक्षा निगरानी, एआई विजन, ड्रोन, ऑटोमोटिव कैमरे, मेडिकल इमेजिंग और औद्योगिक प्रणालियों सहित अनुप्रयोगों के लिए, ऑप्टिकल गुणवत्ता सीधे अंतिम उत्पाद अनुभव को प्रभावित करती है।
ऑप्टिकल डिज़ाइन, सटीक विनिर्माण और प्रदर्शन मूल्यांकन के माध्यम से, बोशी ऑप्टिक्स लेंस समाधान बनाने पर ध्यान केंद्रित करता है जो वास्तविक दुनिया के अनुप्रयोगों में स्थिर छवि गुणवत्ता प्रदान करता है।
क्योंकि आधुनिक कैमरा सिस्टम में:
अधिक पिक्सेल का मतलब स्वचालित रूप से अधिक जानकारी नहीं है।
बेहतर प्रकाशिकी बेहतर छवियाँ बनाती है।
और बेहतर छवियाँ बेहतर निर्णय लेती हैं।
निष्कर्ष
एमटीएफ परीक्षण सबसे मूल्यवान उपकरणों में से एक है जिसका उपयोग इंजीनियर लेंस के प्रदर्शन को समझने के लिए करते हैं।
इससे पता चलता है कि मेगापिक्सेल संख्याएँ क्या नहीं दिखा सकतीं:
एक लेंस कितनी स्पष्टता से विवरण प्रस्तुत करता है
कितनी अच्छी तरह यह कंट्रास्ट बनाए रखता है
क्या छवि में तीक्ष्णता सुसंगत है
क्या ऑप्टिकल सिस्टम वास्तव में सेंसर का समर्थन कर सकता है
कैमरा लेंस चुनते समय, विशिष्टताओं से परे देखना और ऑप्टिकल प्रदर्शन को समझना आवश्यक है।
एक उच्च गुणवत्ता वाला लेंस महज कांच का एक टुकड़ा नहीं है।
यह वह आधार है जो संपूर्ण इमेजिंग प्रणाली को कार्य करने की अनुमति देता है।
