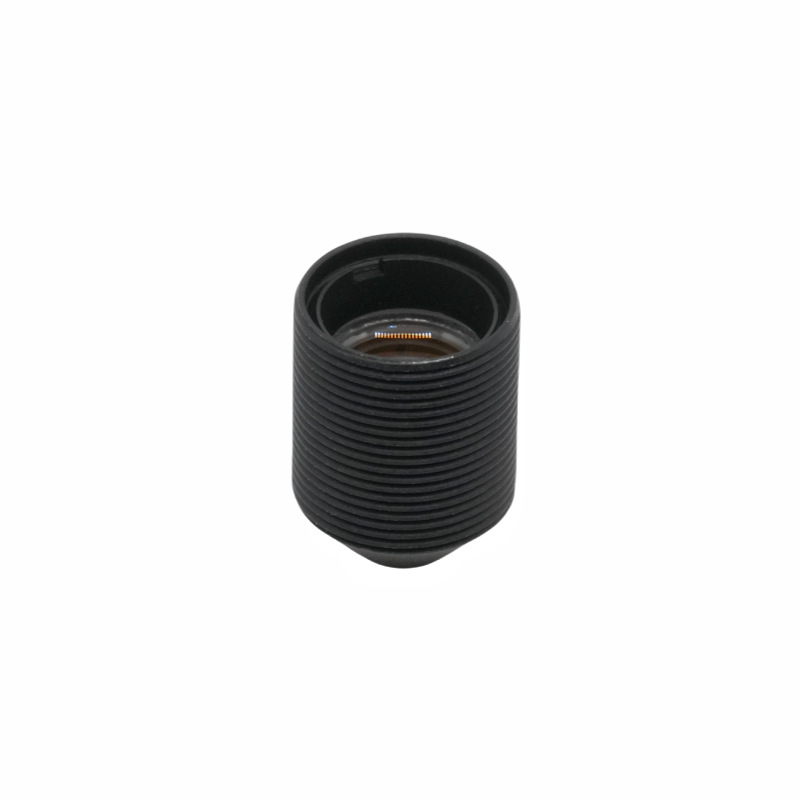

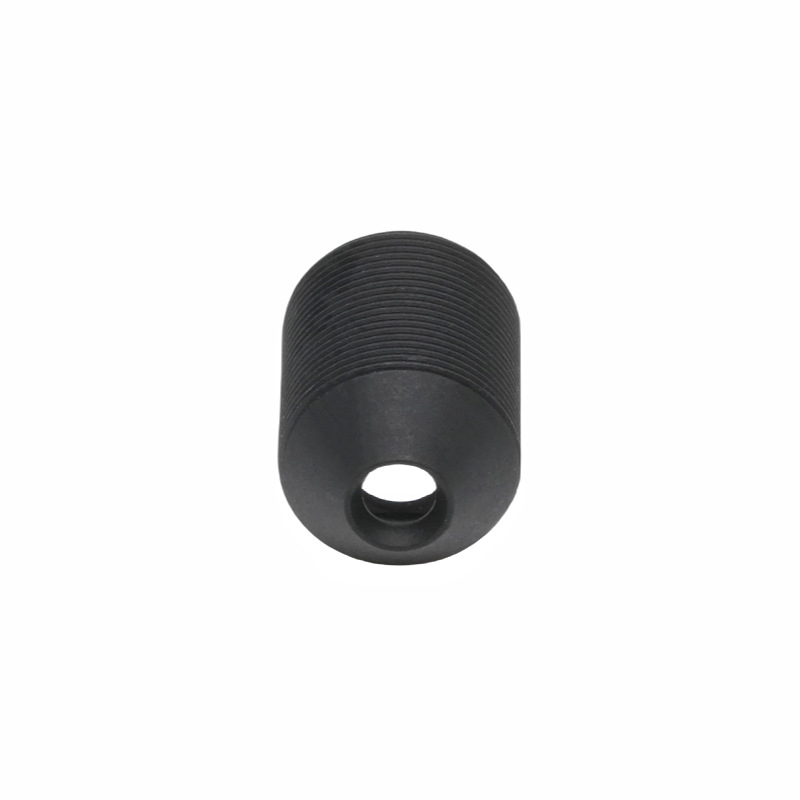

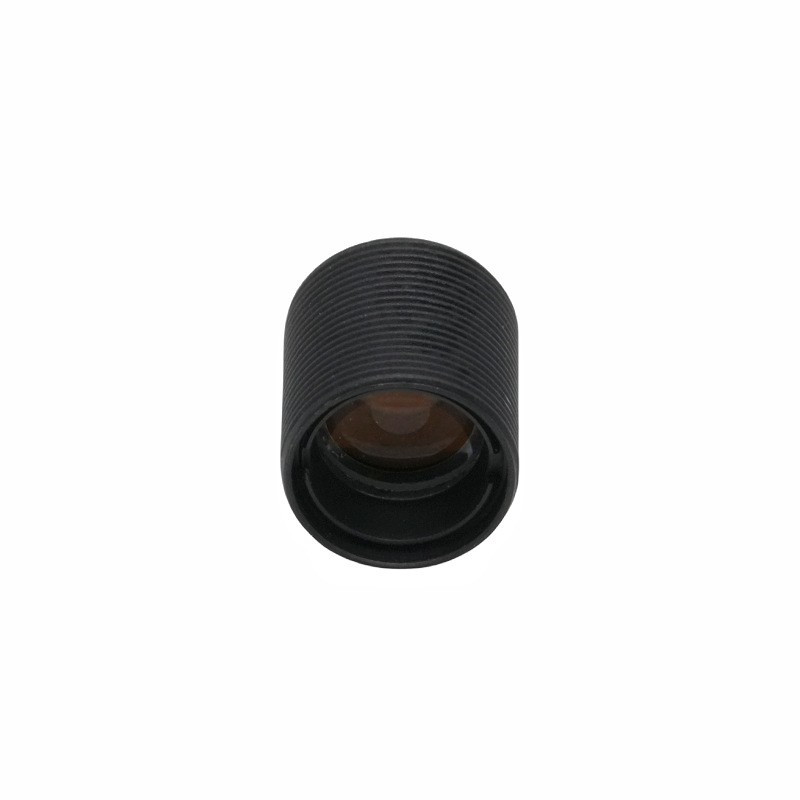

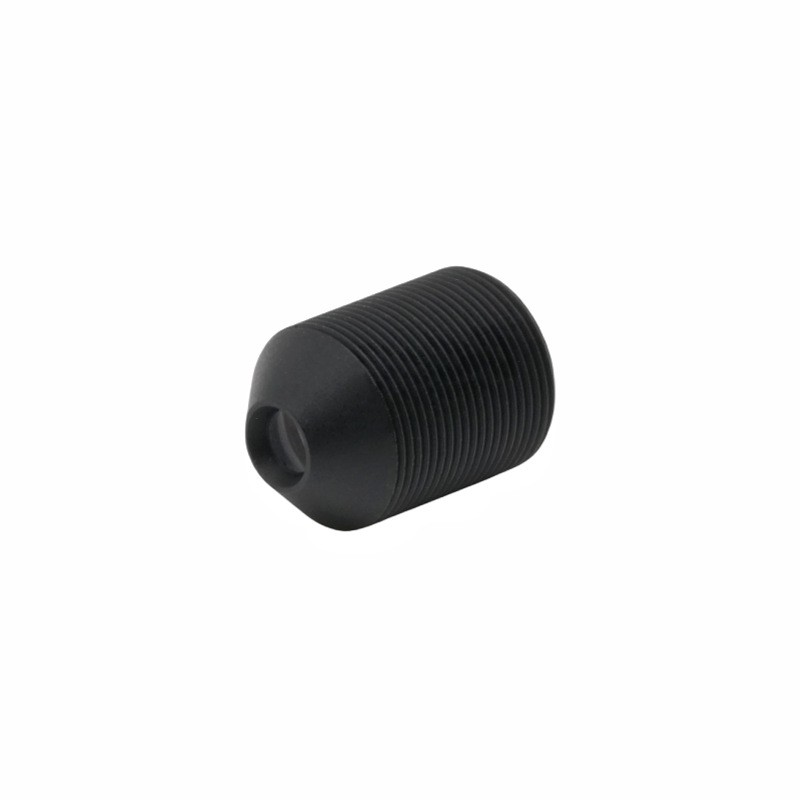

6.2 मिमी पतला शंकु लेंस

उत्पाद संक्षिप्त विवरण

शांगहाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड एम7 लेंस प्रदान करता है, जो 1/2.7" छवि सेंसर के साथ छोटे प्रारूप वाले कैमरा लेंस एकीकरण के लिए इंजीनियर किया गया एक कॉम्पैक्ट ऑप्टिकल लेंस है। यह 6.2 मिमी फिक्स्ड फोकल लेंस 4-समूह लेंस असेंबली डिजाइन को अपनाता है, जो लघु कैमरा हार्डवेयर के लिए संतुलित इमेजिंग प्रदर्शन प्रदान करता है। Ø7.0 मिमी के अधिकतम छवि सर्कल का दावा करते हुए, यह वाइड एंगल लघु लेंस पर्याप्त दृश्य कवरेज को कैप्चर करने के लिए विकर्ण 74 डिग्री फील्ड-ऑफ-व्यू का समर्थन करता है। 15° से नीचे मुख्य किरण कोण के साथ कम सीआरए लेंस के रूप में, यह आम सीएमओएस सेंसर से पूरी तरह मेल खाता है और विगनेटिंग जोखिम को कम करता है, पूरे फ्रेम में एक समान चमक बनाए रखने के लिए 58.0% उच्च सापेक्ष रोशनी के साथ जोड़ा जाता है, एम 7 कॉम्पैक्ट माउंट के साथ निर्मित, इस निगरानी ऑप्टिकल लेंस में 13.42 ± 0.3 मिमी की कुल ट्रैक लंबाई होती है, जो शांगहाई सिल्क ऑप्टिकल टेक्नोलॉजी द्वारा निर्मित है कं, लिमिटेड, यह कॉम्पैक्ट ऑप्टिकल लेंस बड़े पैमाने पर उत्पादित एम्बेडेड दृष्टि उपकरणों के लिए लगातार आउटपुट की गारंटी के लिए सख्त ऑप्टिकल परीक्षण से गुजरता है।

विस्तृत उत्पाद विवरण

1. पैरामीटर विश्लेषण

- फोकल प्रदर्शन: यह 6.2 मिमी फिक्स्ड फोकल लेंस 6.2±5% मिमी प्रभावी फोकल लंबाई प्रदान करता है, एफ/एनओ 2.6±5% एपर्चर के साथ, दैनिक इनडोर-आउटडोर इमेजिंग परिदृश्यों के लिए प्रकाश सेवन और क्षेत्र की गहराई को संतुलित करता है।

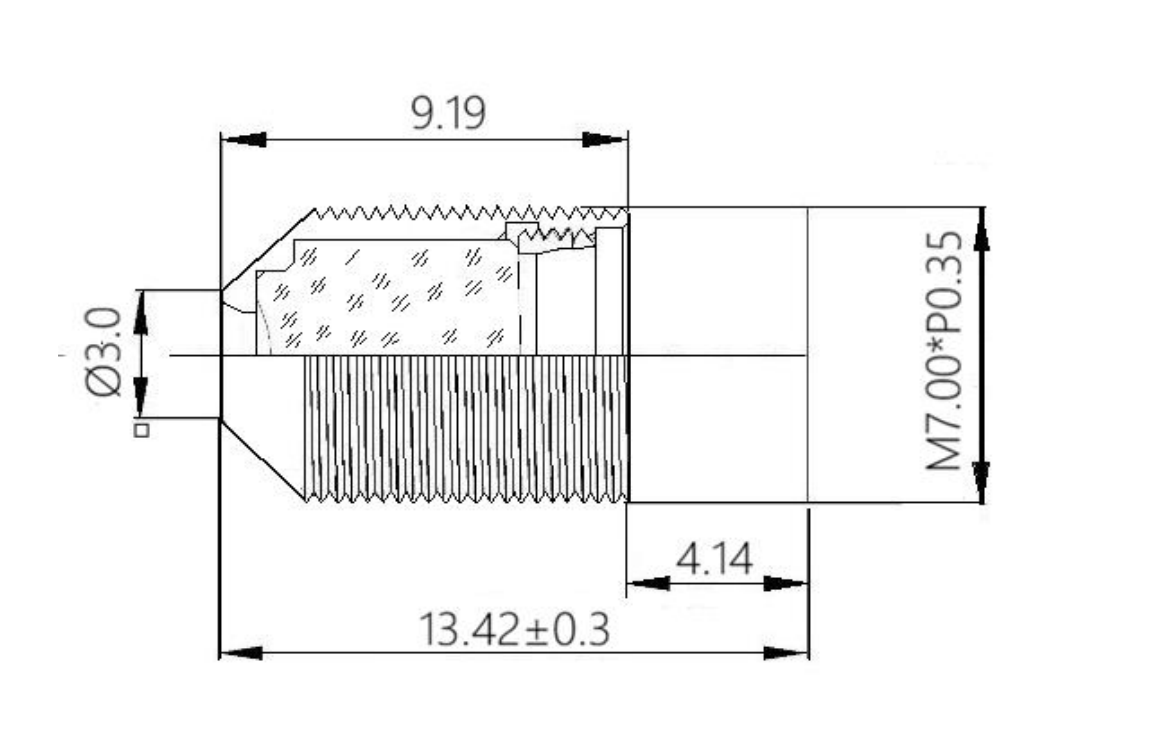

- यांत्रिक आयाम: कुल टीटीएल 13.42±0.3 मिमी तक पहुंचता है, बीएफएल 6.5±0.2 मिमी है; M7 माउंट छोटे आकार के कैमरा मॉड्यूल के लिए आसान असेंबली सुनिश्चित करता है।

- ऑप्टिकल संरचना: 4-समूह लेंस असेंबली कॉम्पैक्ट ऑप्टिकल लेआउट, अधिकतम छवि सर्कल Ø7.0 मिमी, पूरी तरह से फिट 1/2.7" सेंसर लक्ष्य आकार का एहसास करती है।

- देखने का क्षेत्र: वाइड एंगल मिनिएचर लेंस 74° विकर्ण, 62° क्षैतिज, 33.5° ऊर्ध्वाधर क्षेत्र-दृश्य प्रदान करता है। टीवी विरूपण -12.00% है, जो अति-निम्न-विरूपण आवश्यकताओं के बिना सामान्य निगरानी के लिए उपयुक्त है।

- ऑप्टिकल इंडेक्स: 58.0% सापेक्ष रोशनी; कम CRA लेंस के रूप में, CRA＜15°, जो CMOS सेंसर के लिए अंधेरे कोने की समस्या को काफी कम करता है।

शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड इस एम7 लेंस की बैच स्थिरता बनाए रखने के लिए प्रत्येक प्रमुख पैरामीटर के लिए सहिष्णुता को सख्ती से नियंत्रित करता है।

2. प्रदर्शन लाभ

- कॉम्पैक्ट फॉर्म फैक्टर: एक कॉम्पैक्ट ऑप्टिकल लेंस के रूप में, अल्ट्रा-शॉर्ट समग्र लंबाई अत्यधिक-लघु कैमरा मॉड्यूल संरचनाओं के अनुकूल होती है, जिससे आंतरिक डिवाइस स्थान की बचत होती है।

- सेंसर संगतता: 1/2.7" छोटे प्रारूप कैमरा लेंस समाधान के लिए अनुकूलित; कम सीआरए लेंस विशेषता छवि किनारों पर सेंसर संवेदनशीलता में गिरावट से बचाती है।

- समान स्क्रीन चमक: उच्च सापेक्ष रोशनी पूरे फ्रेम में प्रयोग करने योग्य चमक बनाए रखती है, एम्बेडेड विज़न सिस्टम के लिए पोस्ट-प्रोसेसिंग कार्यभार को कम करती है।

- व्यावहारिक वाइड-एंगल कवरेज: यह वाइड-एंगल लघु लेंस सीमित कैमरा मात्रा के साथ अधिक दृश्य जानकारी कैप्चर करने के लिए सभ्य फ़ील्ड-ऑफ़-व्यू प्रदान करता है।

- विश्वसनीय असेंबली: मानक M7 माउंट स्थिर यांत्रिक स्थिति लाता है; शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड इस निगरानी ऑप्टिकल लेंस की डिलीवरी से पहले पूर्ण ऑप्टिकल निरीक्षण पूरा करता है।

3. आवेदन क्षेत्र

- लघु निगरानी कैमरे: यह निगरानी ऑप्टिकल लेंस छोटे घरेलू सुरक्षा कैमरों, इनडोर निगरानी के लिए कॉम्पैक्ट आईपी कैमरा मॉड्यूल में फिट बैठता है।

- एंबेडेड दृष्टि उपकरण: कॉम्पैक्ट ऑप्टिकल लेंस स्मार्ट घरेलू उपकरणों के अंदर निर्मित छोटे आकार के औद्योगिक सहायक कैमरों के लिए काम करता है।

- IoT विज़ुअल टर्मिनल: 6.2 मिमी फिक्स्ड फोकल लेंस स्मार्ट डोर कैमरे, 1/2.7" सेंसर को अपनाने वाले विज़ुअल एक्सेस कंट्रोल डिवाइस में एकीकृत होता है।

- उपभोक्ता लघु इमेजिंग: यह छोटे प्रारूप वाला कैमरा लेंस कॉम्पैक्ट दृश्य संग्रह हार्डवेयर पर लागू होता है जिसके लिए मध्यम चौड़े कोण दृश्य की आवश्यकता होती है।

- कस्टम लघु ऑप्टिकल मॉड्यूल: 4-समूह लेंस असेंबली संरचना शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कं, लिमिटेड द्वारा विशेष लघु दृष्टि परियोजनाओं के लिए अनुकूलित माध्यमिक मिलान का समर्थन करती है।
