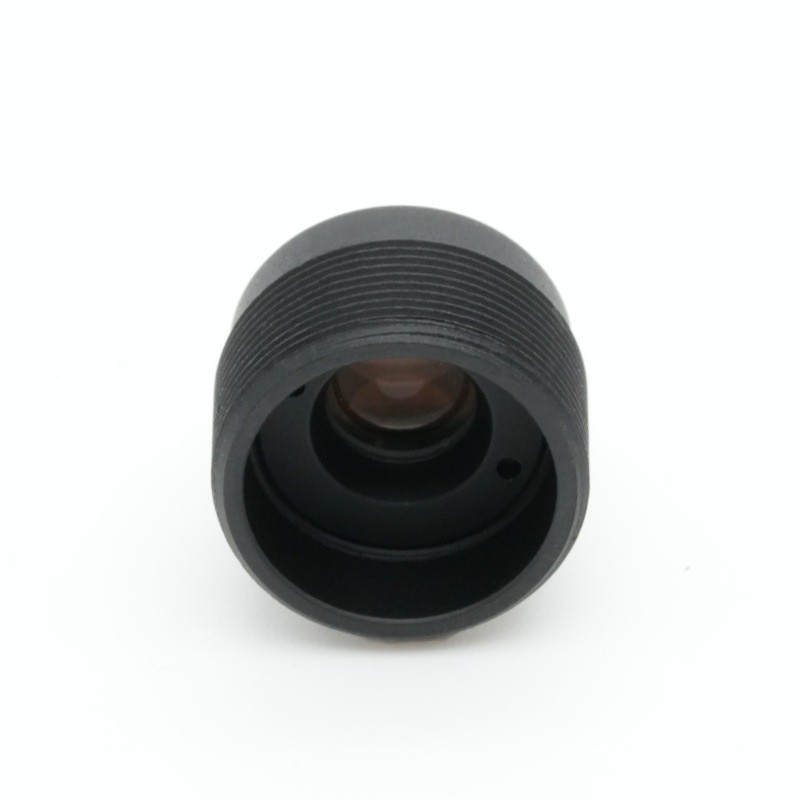

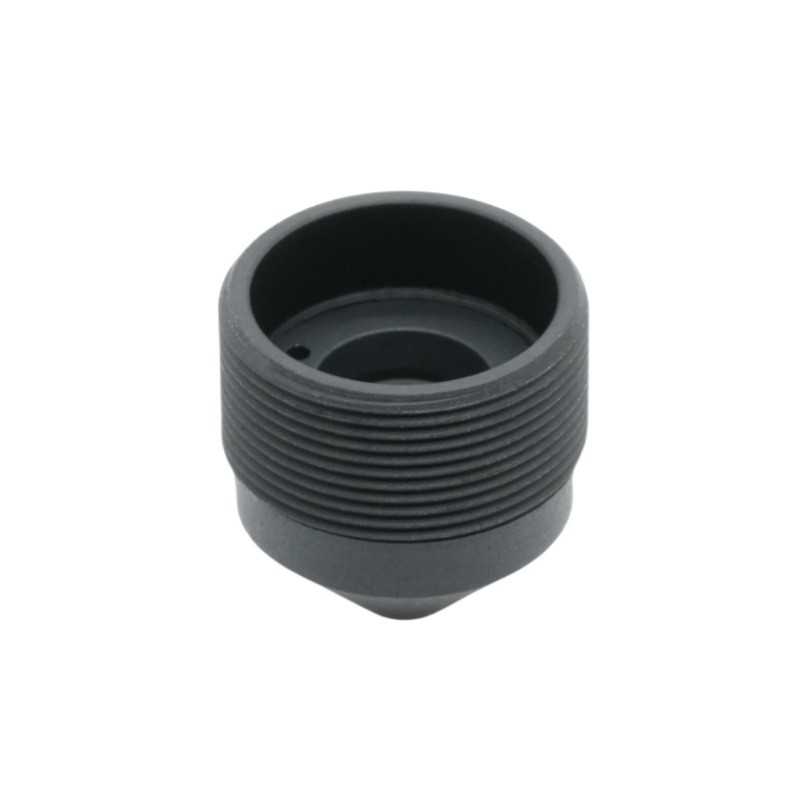

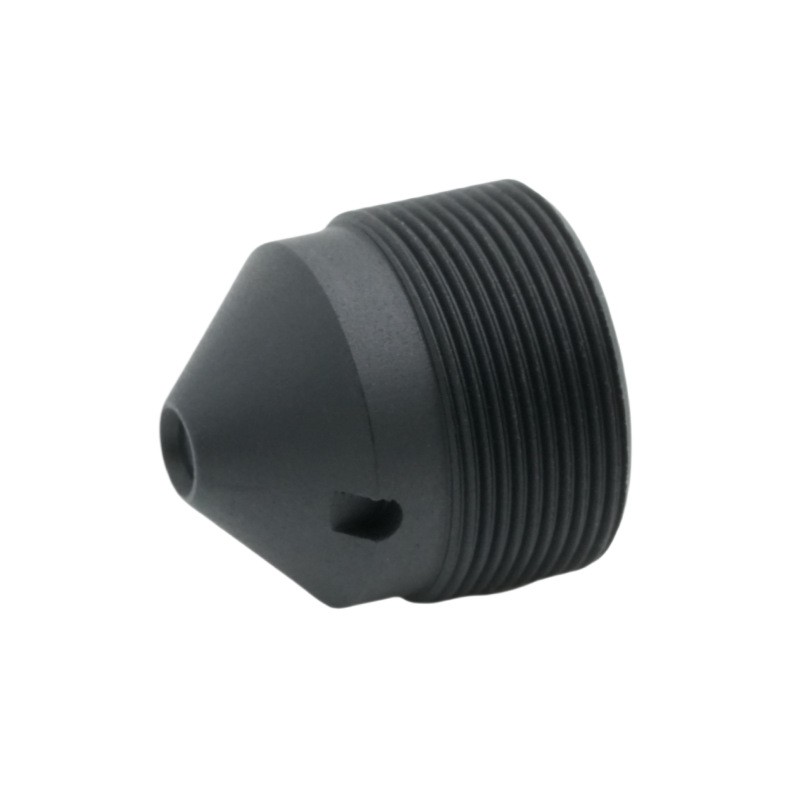

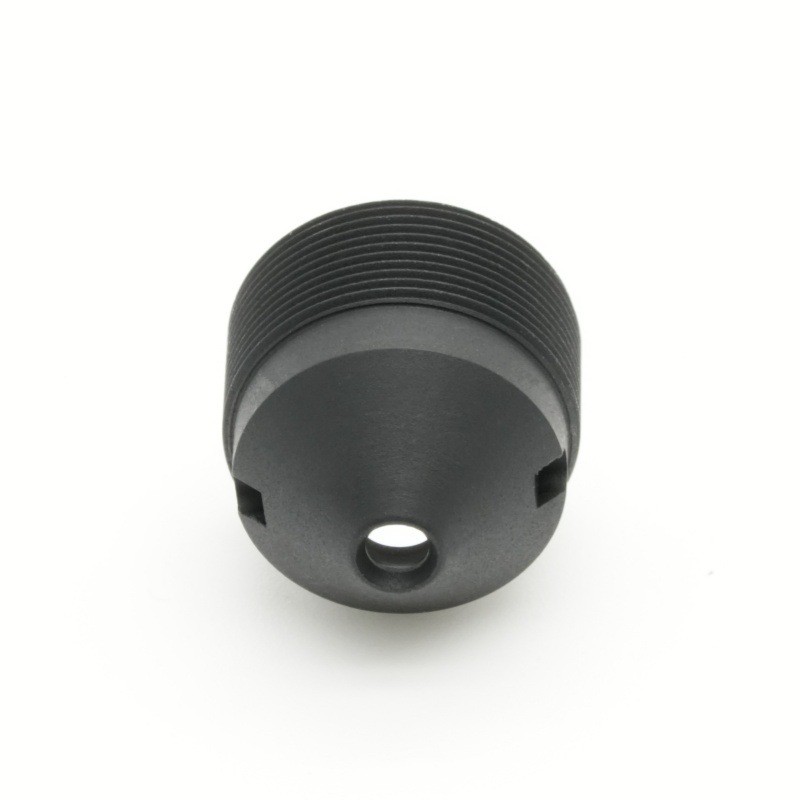

6.2 मिमी शंकु लेंस

उत्पाद संक्षिप्त

BOSHI ऑप्टिकल टेक्नोलॉजी द्वारा निर्मित, यह उच्च-विश्वसनीयता 6.2 मिमी फिक्स्ड फोकल लेंस बड़े पैमाने पर OEM सुरक्षा परियोजनाओं के लिए बनाया गया है, जो 1/2.7 इंच प्रारूप लेंस मानक के आसपास अनुकूलित है। F2.6 फिक्स्ड एपर्चर से सुसज्जित, यह कॉम्पैक्ट मिनिएचर ऑप्टिक्स मध्य-श्रेणी निगरानी ऑप्टिक्स परिनियोजन के लिए प्रकाश-संग्रह प्रदर्शन और व्यावहारिक गहराई-क्षेत्र का एक अच्छा संतुलन बनाता है। एक पेशेवर एम7 बोर्ड लेंस के रूप में, यह 15° से कम के लो चीफ रे एंगल लेंस डिज़ाइन को अपनाता है, जो कि कॉर्नर विग्नेटिंग और कलर शिफ्ट को कम करने के लिए उच्च सापेक्ष रोशनी वाले लेंस प्रदर्शन के साथ जोड़ा जाता है - जो कम लागत वाले मिनी आईपी कैमरा घटक के लिए एक सामान्य विफलता बिंदु है। यह पहचानने योग्य वस्तु और मानव-शरीर की पहचान के लिए 74-डिग्री विकर्ण क्षेत्र-दृश्य प्रदान करता है, उच्च गति मॉड्यूल उत्पादन के दौरान असेंबली विचलन को अवशोषित करने के लिए उदार छवि-सर्कल सहिष्णुता के साथ। बोशी ऑप्टिकल टेक्नोलॉजी प्रत्येक OEM सुरक्षा बोर्ड लेंस के लिए पूर्ण-बैच ऑप्टिकल और मैकेनिकल सत्यापन आयोजित करती है, जो इनडोर वाणिज्यिक और आवासीय निगरानी हार्डवेयर में लगातार चौबीसों घंटे इमेजिंग सुनिश्चित करती है। स्वचालित असेंबली लाइनों के लिए लागत-अनुकूलित, यह वाई-फाई कैमरों, कॉम्पैक्ट आईपी मॉड्यूल और सामान्य-उद्देश्य निगरानी उपकरणों के लिए एक सिद्ध ऑप्टिकल घटक के रूप में कार्य करता है।

विस्तृत उत्पाद विवरण

पैरामीटर विश्लेषण

- 6.2 मिमी फिक्स्ड फोकल लेंस (ईएफएल 6.2±5%):यह मध्यम निश्चित फोकल लंबाई विशेष रूप से मध्य-श्रेणी निगरानी प्रकाशिकी के लिए कैलिब्रेट की गई है। भारी किनारे विरूपण को ट्रिगर करने के लिए बहुत अधिक चौड़ा नहीं है, न ही दृश्य कवरेज को सीमित करने के लिए बहुत संकीर्ण है। विशिष्ट दीवार-माउंट निगरानी ऊंचाई के लिए, यह फोकल लंबाई 3-8 मीटर की दूरी के भीतर मानव आकृतियों और सामानों की स्पष्ट पहचान को सक्षम बनाती है, जो प्रवेश द्वारों, कार्यालयों और खुदरा कमरों के लिए आदर्श है, अल्ट्रा-वाइड या टेलीफोटो कॉम्पैक्ट लेंस के प्रदर्शन व्यापार-बंद से बचती है।

- F2.6 निश्चित एपर्चर (F/NO 2.6±5%):दैनिक निगरानी परिदृश्यों के लिए व्यावहारिक निश्चित-आईरिस विशिष्टता। यह F2.6 फिक्स्ड एपर्चर सामान्य इनडोर परिवेश प्रकाश व्यवस्था के तहत स्थिर प्रकाश सेवन प्रदान करता है, जबकि क्षेत्र की संतोषजनक गहराई को बनाए रखता है। फ्रेम के अंदर अलग-अलग दूरी पर कई वस्तुएं एक साथ तेज रह सकती हैं, जिससे कॉम्पैक्ट लघु प्रकाशिकी में अधिक बड़े एपर्चर के कारण होने वाले आउट-ऑफ-फोकस जोखिम को समाप्त किया जा सकता है।

- 1/2.7 इंच प्रारूप लेंस अनुकूलन:पूरे ऑप्टिकल सिस्टम को 1/2.7 इंच सेंसर के लिए सिम्युलेटेड और ट्यून किया गया है। Ø7.0 मिमी अधिकतम छवि सर्कल सेंसर सक्रिय क्षेत्र से परे पर्याप्त सुरक्षा मार्जिन प्रदान करता है। इस एम7 बोर्ड लेंस को कैमरा मॉड्यूल पर असेंबल करते समय, स्वचालित एसएमटी उपकरण से मामूली स्थितिगत ऑफसेट यांत्रिक विगनेटिंग उत्पन्न नहीं करेगा, जो सीधे कैमरा ओईएम ग्राहकों के लिए बड़े पैमाने पर उत्पादन उपज को बढ़ाएगा।

- दृश्य क्षेत्र विशिष्टता:74° विकर्ण / 62° क्षैतिज /33.5° लंबवत। वास्तविक-विश्व सुरक्षा-उन्मुख कोण अंशांकन। क्षैतिज 62° अधिकांश कार्यालय और दुकान की दीवार-माउंट निगरानी आवश्यकताओं को कवर करता है, ऊर्ध्वाधर कोण बेकार छत या जमीन क्षेत्र पर पिक्सेल संसाधनों को बर्बाद किए बिना मानक स्थापना ऊंचाई में फिट बैठता है।

- लो चीफ रे एंगल लेंस (CRA＜15°):मिनी आईपी कैमरा घटक के लिए एक मुख्य प्रतिस्पर्धी सुविधा। कई बजट कॉम्पैक्ट लेंस उच्च सीआरए मूल्य के साथ आते हैं, जो मुख्यधारा के सीएमओएस सेंसर से मेल खाने पर कोने का रंग कास्ट, संवेदनशीलता में गिरावट और असमान चमक लाता है। 15° से नीचे नियंत्रित, यह डिज़ाइन ऐसे ऑप्टिकल दोषों को काफी हद तक दबा देता है।

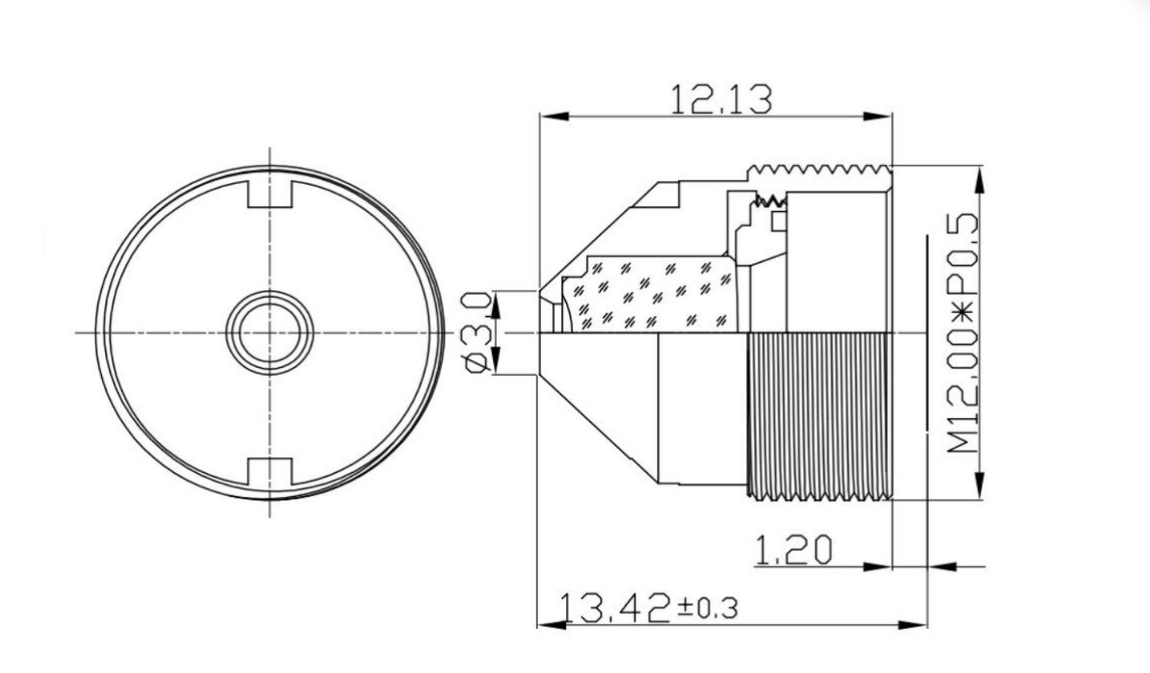

- M7 बोर्ड लेंस के लिए यांत्रिक विशिष्टताएँ:टीटीएल:13.42±0.3मिमी; बीएफएल:6.5±0.2मिमी. कुल ट्रैक लंबाई और बैक फोकल लंबाई पर सख्त सहनशीलता नियंत्रण। कॉम्पैक्ट आयाम अत्यधिक एकीकृत लघु मॉड्यूल डिज़ाइन का समर्थन करता है; सख्त यांत्रिक सहनशीलता OEM सुरक्षा बोर्ड लेंस मास ऑर्डर के लिए स्वचालित स्क्रूइंग-इन असेंबली के बाद दोहराए जाने योग्य ऑप्टिकल आउटपुट की गारंटी देती है।

-विरूपण एवं रोशनी सूचकांक:टीवी विरूपण‑12.00%, सापेक्ष रोशनी 58.0%। अप्राकृतिक दृश्य खिंचाव के बिना, वीडियो निगरानी रिकॉर्डिंग के लिए एप्लिकेशन-ट्यून विरूपण। 58.0% उच्च सापेक्ष रोशनी लेंस प्रदर्शन छवि कोनों पर स्वीकार्य चमक को बरकरार रखता है, अंधेरे किनारों को सही करने के लिए आईएसपी एल्गोरिदम बोझ को कम करता है।

BOSHI ऑप्टिकल टेक्नोलॉजी द्वारा मुख्य प्रदर्शन लाभ

1. परिपक्व 6.2 मिमी फिक्स्ड फोकल लेंस और F2.6 फिक्स्ड एपर्चर का संयोजन मध्य-श्रेणी निगरानी ऑप्टिक्स के लिए संतुलित ऑप्टिकल क्षमता का एहसास कराता है। यह दिन के उजाले और मंद इनडोर वातावरण में लगातार प्रदर्शन करता है, आईएसपी सॉफ्टवेयर सुधार पर अधिक निर्भरता के बिना 1/2.7 इंच प्रारूप लेंस की इमेजिंग क्षमता को पूरी तरह से जारी करता है।

2. बड़े आकार के 7.0 मिमी छवि सर्कल के साथ कॉम्पैक्ट लघु प्रकाशिकी के रूप में, यह एम 7 बोर्ड लेंस असेंबली दोष सहिष्णुता को सुरक्षित रखता है। बड़े पैमाने पर मॉड्यूल असेंबली के दौरान मामूली स्थिति विचलन अंधेरे कोनों का उत्पादन नहीं करेगा, जिससे कैमरा OEM निर्माताओं के लिए दोष दर में कटौती होगी।

3. बिल्ट-इन लो चीफ रे एंगल लेंस प्रॉपर्टी उच्च सापेक्ष रोशनी लेंस मेट्रिक्स के साथ मिलकर काम करती है। केंद्र से कोने तक चमक और रंग स्थिरता अच्छी तरह से बनाए रखी जाती है; यह प्रभावी ढंग से कोने के शेडिंग और रंग बहाव के दर्द बिंदुओं को हल करता है जो कई प्रतिस्पर्धी मिनी आईपी कैमरा घटकों को परेशान करते हैं।

4. स्वचालित बड़े पैमाने पर उत्पादन वर्कफ़्लो के लिए अनुकूलित यांत्रिक आयाम। BOSHI ऑप्टिकल टेक्नोलॉजी OEM सुरक्षा बोर्ड लेंस के प्रत्येक बैच के लिए ऑप्टिकल इंडेक्स और मैकेनिकल आयाम पर नमूना निरीक्षण लागू करती है। बड़ी मात्रा में OEM और ODM निगरानी परियोजनाओं के लिए लगातार उत्पाद प्रदर्शन की गारंटी है।

5. संतुलित टीवी विरूपण और किनारे की रोशनी भारी छवि सुधार एल्गोरिदम की आवश्यकता को कम करती है। इस लेंस के साथ एकीकृत कैमरे प्राकृतिक निगरानी फुटेज का उत्पादन कर सकते हैं, जिससे अन्य कार्यों के लिए चिप कंप्यूटिंग संसाधन की बचत होती है।

लक्ष्य अनुप्रयोग परिदृश्य

1. वाणिज्यिक इनडोर निगरानी उपकरण: खुदरा चोरी-रोधी कैमरे, कार्यालय निगरानी मॉड्यूल, लॉबी और कॉरिडोर कॉम्पैक्ट आईपी कैमरे। मिड-रेंज सर्विलांस ऑप्टिक्स के रूप में निर्मित यह ओईएम सुरक्षा बोर्ड लेंस, 1/2.7 इंच प्रारूप लेंस से पूरी तरह मेल खाता है। योग्य मिनी आईपी कैमरा घटक के रूप में, यह मध्यम आकार के सार्वजनिक क्षेत्रों के लिए स्पष्ट वस्तु और मानव-शरीर विवरण प्रदान करता है।

2. स्मार्ट होम सुरक्षा उपकरण: घरेलू वाई-फाई निगरानी कैमरे, प्रवेश द्वार सहायक कैमरा मॉड्यूल का निर्माण। कॉम्पैक्ट मिनिएचर ऑप्टिक्स संरचना और लो चीफ रे एंगल लेंस विशेषता के लिए धन्यवाद, एम7 बोर्ड लेंस जगह की कमी वाले होम कैमरा हार्डवेयर में फिट बैठता है।

3. मिनी एम्बेडेड विज़न सिस्टम: एक्सेस-कंट्रोल सहायक कैमरे, M7 इंटरफ़ेस को अपनाने वाले छोटे आकार के छवि संग्रह मॉड्यूल। 6.2 मिमी फिक्स्ड फोकल लेंस छोटी-से-मध्यम दूरी की वस्तु अवलोकन के लिए उचित आवर्धन प्रदान करता है।

4. उच्च मात्रा वाले ओईएम निगरानी कैमरा प्रोजेक्ट: बड़े पैमाने पर उत्पादित एनालॉग और आईपी सुरक्षा कैमरे। BOSHI ऑप्टिकल टेक्नोलॉजी लागत प्रभावी ऑप्टिकल समाधान प्रदान करती है, इस F2.6 फिक्स्ड अपर्चर लेंस को वैश्विक सुरक्षा उत्पाद ब्रांडों के लिए तैयार कैमरा हार्डवेयर में एकीकृत किया जा सकता है।
