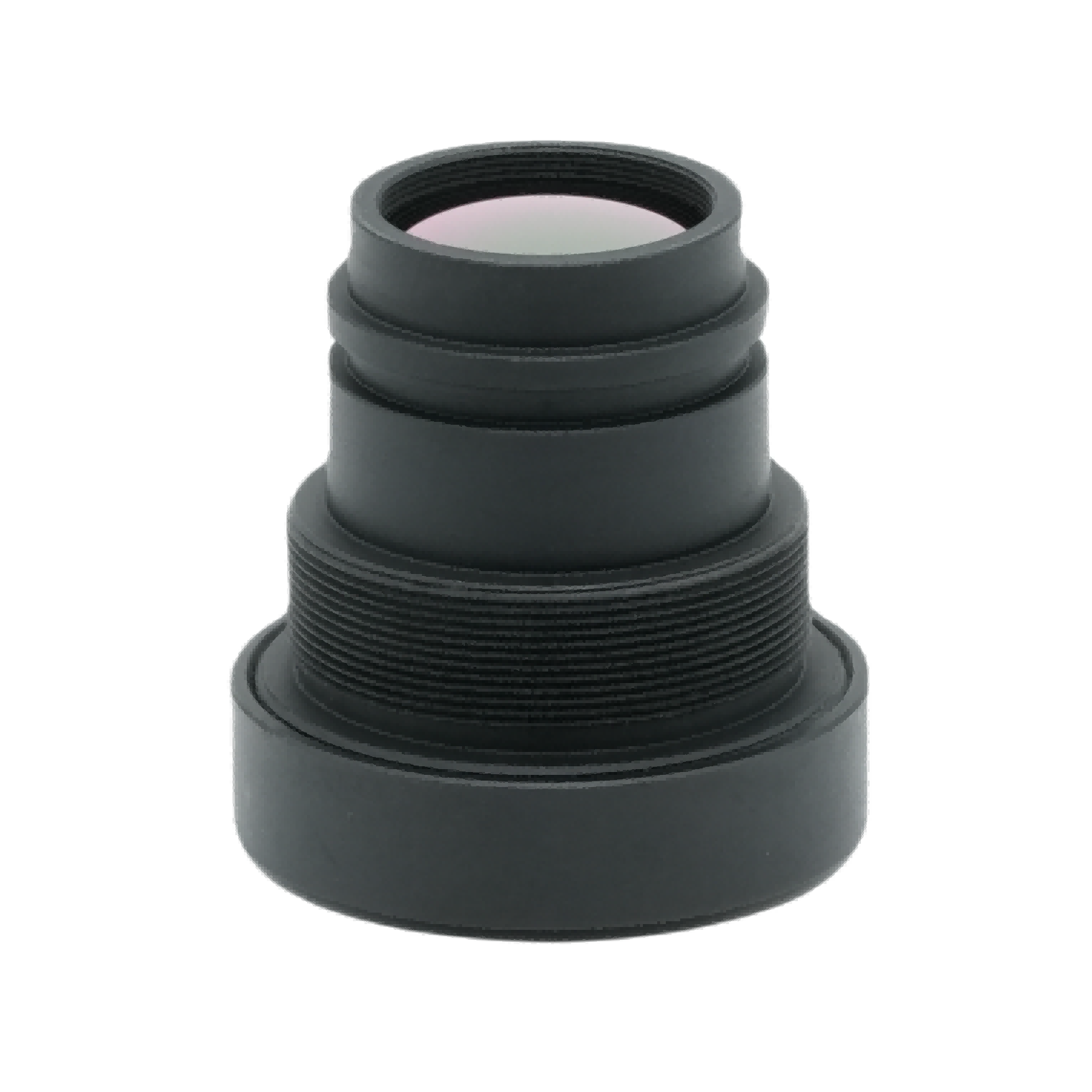

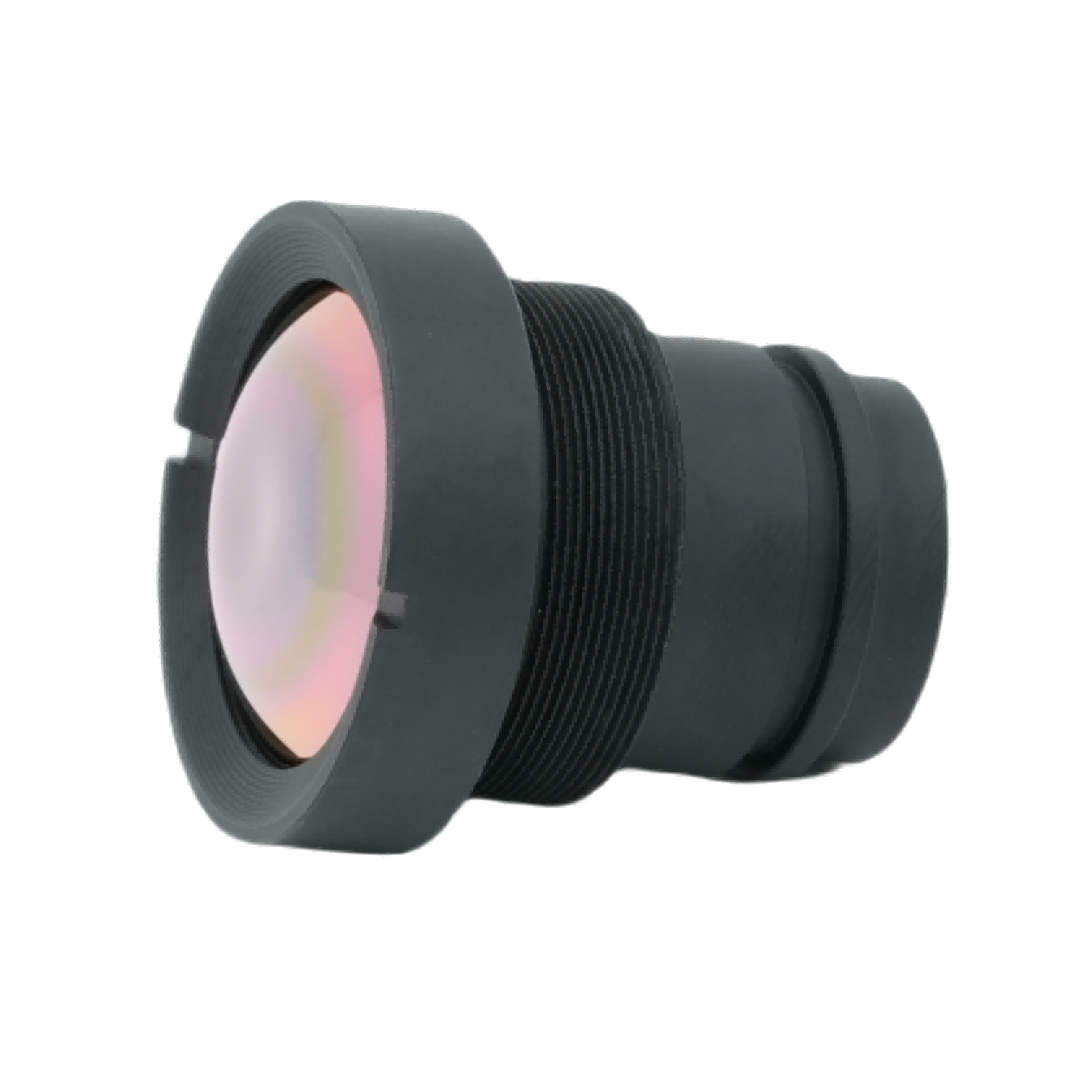

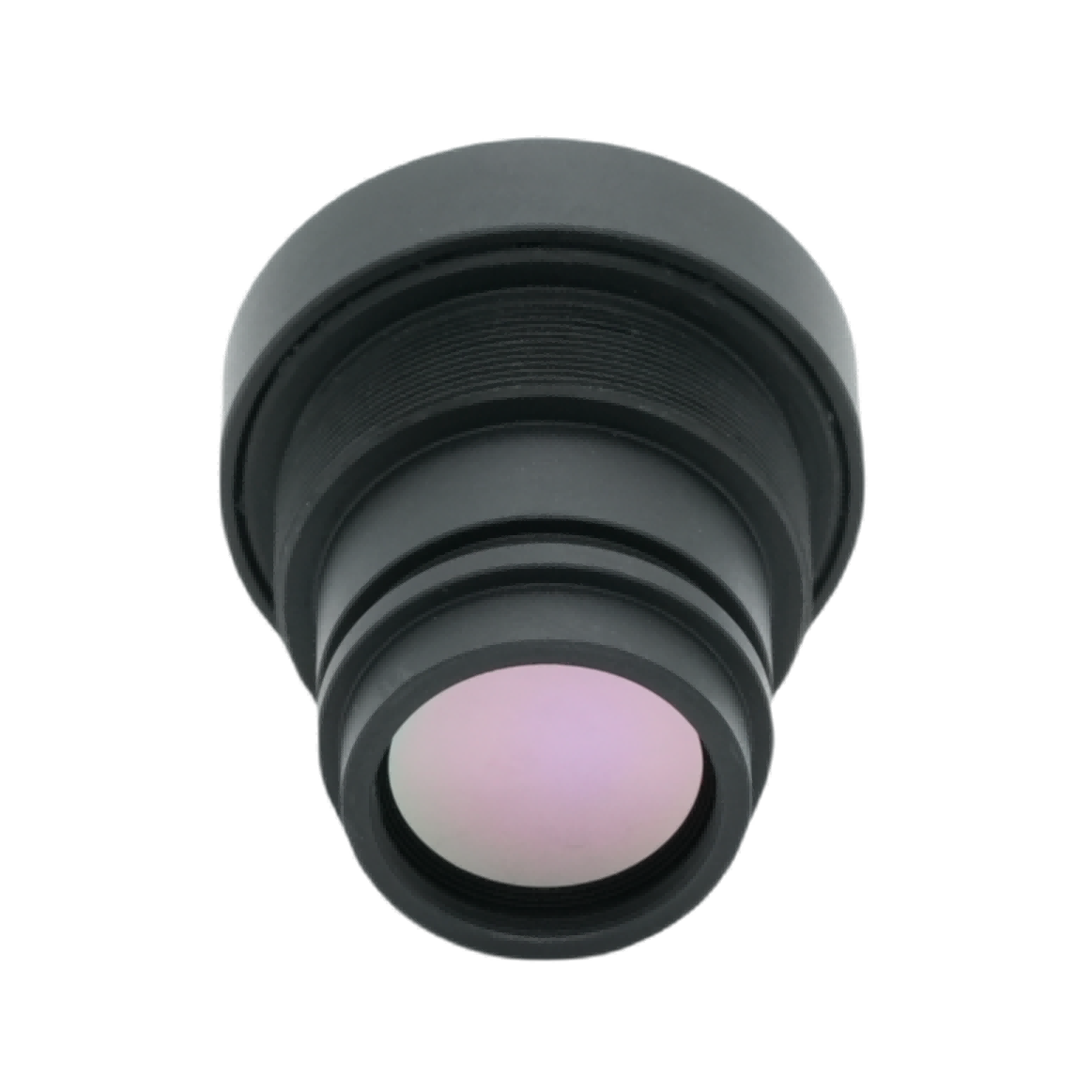

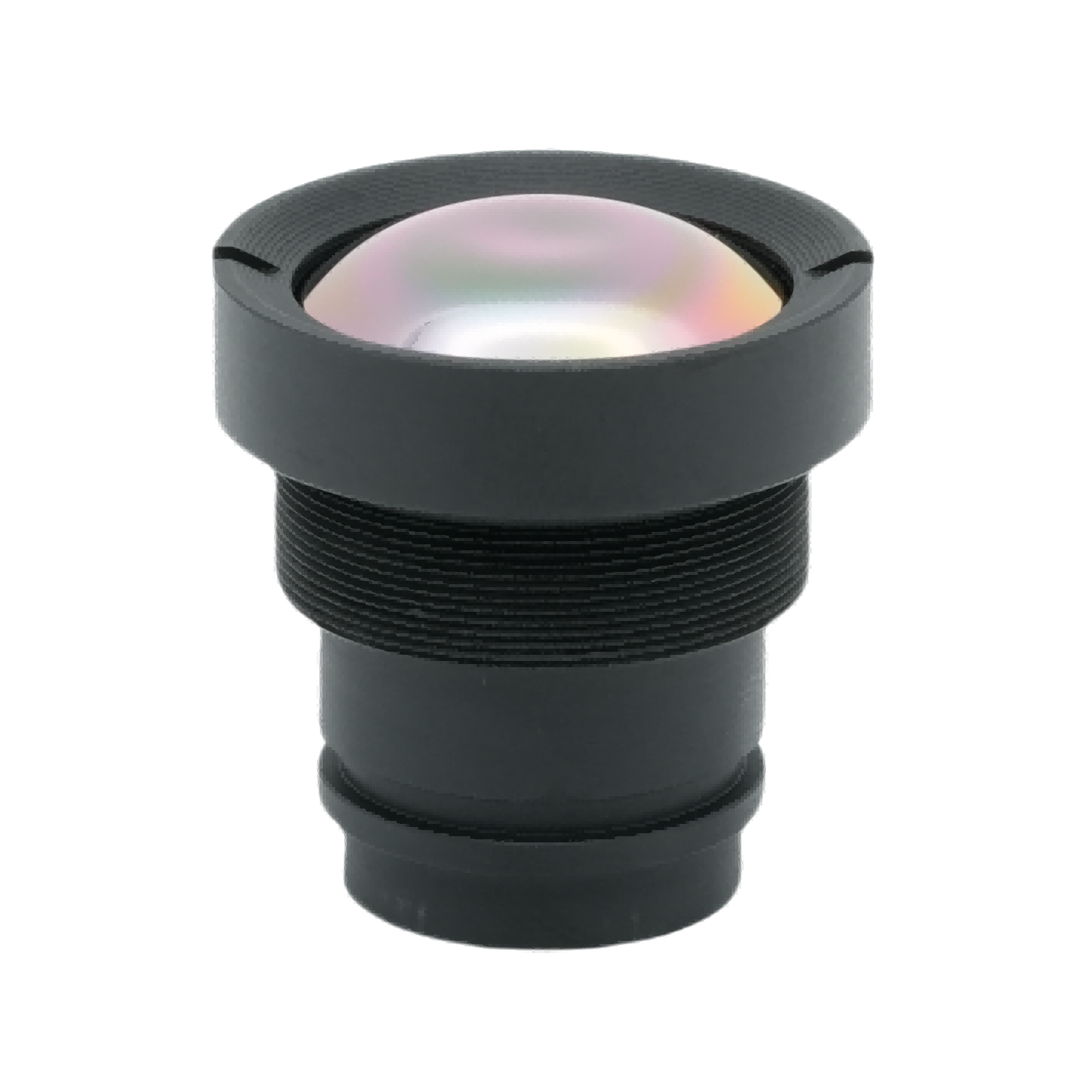

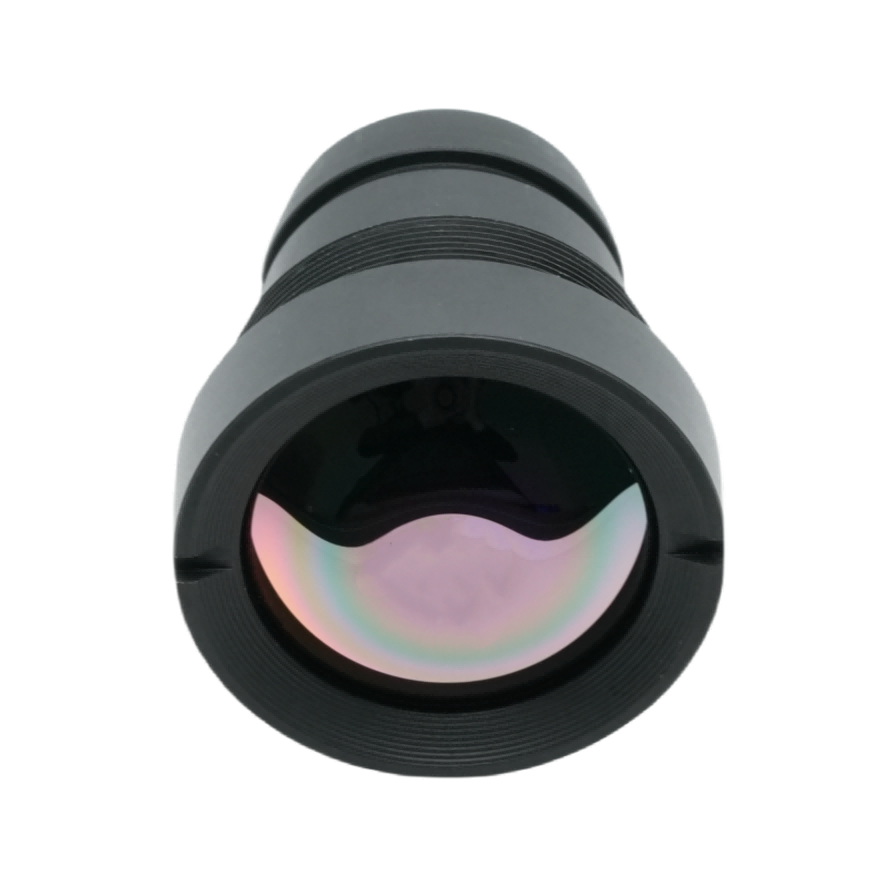

4.1 मिमी फोकल लंबाई थर्मल इमेजिंग लेंस

उत्पाद संक्षिप्त

द्वारा निर्मित एवं आपूर्ति की गईबोशी ऑप्टिकलप्रौद्योगिकी, यहF1.0 4.1mm फोकल लेंथ थर्मल इमेजिंग लेंस640×512 रिज़ॉल्यूशन, 12μm पिक्सेल अनकूल्ड इंफ्रारेड फोकल प्लेन एरेज़ के लिए तैयार अल्ट्रा-वाइड-एंगल इंफ्रारेड ऑब्जेक्टिव के रूप में कार्य करता है। यह थर्मल इन्फ्रारेड लेंस 88% से ऊपर इन्फ्रारेड संप्रेषण प्रदान करने के लिए उन्नत उजागर एआर एंटी-रिफ्लेक्शन कोटिंग को अपनाता है। BOSHI ऑप्टिकल टेक्नोलॉजी के एक पेशेवर इन्फ्रारेड ऑप्टिकल लेंस के रूप में, यह यूनिट IP67 फ्रंट लेंस सुरक्षा, लगभग 25 ग्राम हल्के संरचना और विश्वसनीय चौड़े तापमान वाले ऑप्टिकल स्थिरता के साथ आती है। यह कॉम्पैक्ट अनकूल्ड थर्मल कैमरा सिस्टम में निर्बाध एकीकरण का समर्थन करता है, और इसका विस्तृत FOV डिज़ाइन विविध थर्मल इमेजिंग परिनियोजन परिदृश्यों के लिए व्यापक दृश्य कवरेज लाता है।

विस्तृत उत्पाद विवरण

पैरामीटर

ऑप्टिकल विशिष्टताएँ। इस इन्फ्रारेड ऑप्टिकल लेंस में 4.1 मिमी फोकल लंबाई और F1.0 अल्ट्रा-लार्ज अपर्चर है। बड़ा एपर्चर मान उच्च अवरक्त प्रकाश सेवन क्षमता लाता है। ऐसा ऑप्टिकल प्रदर्शन कम तापमान और कम चमक वाली कामकाजी परिस्थितियों में स्पष्ट थर्मल इंफ्रारेड लेंस आउटपुट के लिए मुख्य गारंटी देता है।

डिटेक्टर मिलान. लेंस को 640×512 रिज़ॉल्यूशन, 12μm पिक्सेल इन्फ्रारेड डिटेक्टरों के लिए बनाया गया है। यह मुख्यधारा के अनकूल्ड थर्मल सेंसर प्रारूपों के साथ उच्च मिलान डिग्री प्राप्त करता है, और लेंस और सेंसर के बीच बेमेल के कारण होने वाले इमेजिंग विचलन से बचाता है।

देखने के क्षेत्र। यह 130° विकर्ण, 102° क्षैतिज, 83° ऊर्ध्वाधर चौड़े FOV का एहसास करता है। उपयोगकर्ता यांत्रिक स्कैनिंग घटकों के बिना बड़ी दूरी के दृश्य कवरेज प्राप्त कर सकते हैं, जो थर्मल उपकरण की समग्र यांत्रिक योजना को सरल बनाता है।

फोकस प्रदर्शन. इसकी निरंतर फोकस सीमा 0.5 मीटर से अनंत तक होती है। फोकस क्षमता निकट-सीमा निरीक्षण कार्य और लंबी दूरी के निगरानी कार्यों पर विचार करती है, और इस 4.1 मिमी फोकल लंबाई लेंस के लिए प्रयोग करने योग्य दूरी सीमा का विस्तार करती है।

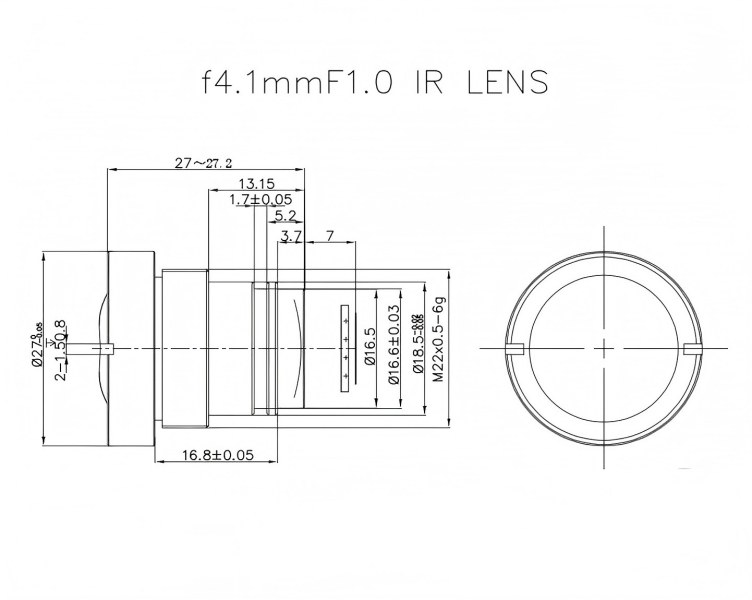

पर्यावरण एवं यांत्रिक सूचकांक. ऑपरेटिंग तापमान रेंज -40℃ ~ +80℃ तक पहुंच जाती है। फ्रंट लेंस IP67 वॉटरप्रूफ और डस्टप्रूफ ग्रेड तक पहुंचता है। यह सुविधाजनक असेंबली ऑपरेशन के लिए M22×0.5 माउंट मानक थ्रेड इंटरफ़ेस लागू करता है। शुद्ध वजन लगभग 25 ग्राम रहता है, जो हल्के उपकरण विकास के लिए अनुकूल स्थिति बनाता है।

इमेजिंग गुणवत्ता संकेतक। एआर एंटी-रिफ्लेक्शन कोटिंग से लैस, ऑप्टिकल ट्रांसमिशन 88% से अधिक है। सापेक्ष रोशनी 80% से अधिक रहती है। विरूपण मान 45% से नीचे नियंत्रित किया जाता है। संकेतकों का सेट वाइड-एंगल इमेजिंग सुविधा और वास्तविक छवि गुणवत्ता प्रदर्शन को संतुलित करता है।

प्रदर्शन लाभ

सुपीरियर लो-लाइट थर्मल संवेदनशीलता। F1.0 अधिकतम एपर्चर उज्ज्वल ऊर्जा संग्रह दक्षता को मजबूत करता है। मंद और कम विकिरण वाले वातावरण का सामना करते समय, यह थर्मल इन्फ्रारेड लेंस थर्मल इमेज कंट्रास्ट को स्पष्ट रूप से उठा सकता है। लक्ष्य अवरक्त सिग्नल कमजोर होने पर यह छवि धुंधला होने के जोखिम को कम करता है।

अल्ट्रा-वाइड कवरेज। 130° विकर्ण चौड़ा FOV एकल डिवाइस के लिए बड़े निगरानी क्षेत्र को कवर कर सकता है। परियोजना पक्ष तदनुसार पूरे क्षेत्र की निगरानी के लिए तैनात थर्मल कैमरों की मात्रा को कम कर सकता है। इससे समग्र सिस्टम निर्माण लागत में सीधी कमी आती है।

स्थिर इमेजिंग एकरूपता। 80% से अधिक सापेक्ष रोशनी विग्नेटिंग घटना को प्रभावी ढंग से दबा देती है। चमक पूरे छवि फ़्रेम में एक समान रहती है। 88% से अधिक संप्रेषण ऑप्टिकल ट्रांसमिशन पथ में अवरक्त ऊर्जा हानि को कम करता है। बोशी ऑप्टिकल टेक्नोलॉजी लंबे समय तक लगातार काम करने की स्थिति में एक समान आउटपुट सुरक्षित करने के लिए इस इन्फ्रारेड ऑप्टिकल लेंस पर बार-बार अंशांकन करती है।

मजबूत पर्यावरणीय स्थायित्व। IP67 फ्रंट लेंस सुरक्षा और व्यापक तापमान कार्यशील रेंज बारिश, धूल, अत्यधिक ठंड और उच्च गर्मी की स्थिति में स्थिर संचालन का समर्थन करती है। लेंस बार-बार मैन्युअल रखरखाव पर निर्भर नहीं होता है, और बाहरी और कठोर औद्योगिक तैनाती वातावरण में फिट बैठता है।

संक्षिप्त एवं आसान एकीकरण। 25g हल्की संरचना और मानक M22×0.5 माउंट लघु थर्मल इमेजिंग उपकरणों के लिए यांत्रिक डिजाइन की कठिनाई को कम करता है। उपकरण डेवलपर उत्पाद एकीकरण के दौरान संरचनात्मक संशोधन कार्य को बचा सकते हैं।

लचीली फोकस क्षमता। 0.5 मीटर न्यूनतम फोकसिंग दूरी निकट-लक्ष्य पहचान का समर्थन करती है। शुद्ध लंबी दूरी के निश्चित-फोकस लेंस की तुलना में, यह 4.1 मिमी फोकल लंबाई वाला उत्पाद अनुप्रयोग सीमाओं का विस्तार करता है और मिश्रित-दूरी अवलोकन आवश्यकताओं को पूरा करता है।

अनुप्रयोग फ़ील्ड

परिधि सुरक्षा निगरानी. यह विस्तृत FOV थर्मल इंफ्रारेड लेंस कारखानों, पार्कों, सीमा क्षेत्रों और आवासीय क्षेत्रों के लिए वाइड-एंगल थर्मल निगरानी क्षमता प्रदान करता है। यह दृश्य प्रकाश आपूर्ति के बिना दिन-रात घुसपैठ का पता लगाने का काम पूरा करता है। परिधि सुरक्षा निगरानी BOSHI ऑप्टिकल टेक्नोलॉजी के उत्पादों के लिए प्रमुख अनुप्रयोग दिशाओं में से एक है।

औद्योगिक थर्मल निरीक्षण। इन्फ्रारेड ऑप्टिकल लेंस उपकरण तापमान स्क्रीनिंग, विद्युत कैबिनेट दोष का पता लगाने, पाइपलाइन थर्मल रिसाव निरीक्षण और फैक्टरी सुरक्षा गश्ती का समर्थन करता है। औद्योगिक सुरक्षा दुर्घटनाओं को रोकने के लिए फील्ड कर्मचारी समय पर असामान्य ताप स्रोतों का पता लगा सकते हैं।

स्मार्ट परिवहन और वाहन विजन। इसे ऑटोमोटिव थर्मल नाइट विजन, सड़क यातायात निगरानी के लिए तैनात किया जा सकता है। कोहरे, रात और कम दृश्यता की स्थिति में, 640×512 रिज़ॉल्यूशन मिलान प्रदर्शन पैदल यात्री और बाधा पहचान कार्य को पूरा करने में मदद करता है।

मानव रहित सिस्टम पेलोड. अपनी 25 ग्राम हल्की सुविधा से लाभान्वित होकर, लेंस यूएवी, रोबोट और मानव रहित जमीनी वाहनों के लिए हल्के थर्मल पेलोड के रूप में कार्य करता है। यह खोज और बचाव, जंगल की आग की निगरानी और इलाके में गश्त से संबंधित मिशन चलाता है।

सार्वजनिक सुरक्षा एवं आपातकालीन बचाव। अग्निशमन थर्मल पोजिशनिंग और खोज-और-बचाव मिशनों में, यह अंधेरे, धुएँ वाले या दृष्टि से अस्पष्ट वातावरण में अच्छी तरह से काम करता है। थर्मल सिग्नल लक्ष्य स्थिति को लॉक करने के लिए आंशिक धुएं के हस्तक्षेप को भेद सकते हैं।

कृषि एवं पर्यावरण निगरानी। ऑपरेटर इस थर्मल इन्फ्रारेड लेंस के माध्यम से वनस्पति तापमान विश्लेषण, वन्यजीव अवलोकन और पर्यावरणीय ताप वितरण ट्रैकिंग करते हैं। यह कृषि अनुसंधान और पारिस्थितिक पर्यावरण अनुसंधान के लिए प्रभावी डेटा समर्थन प्रदान करता है।
