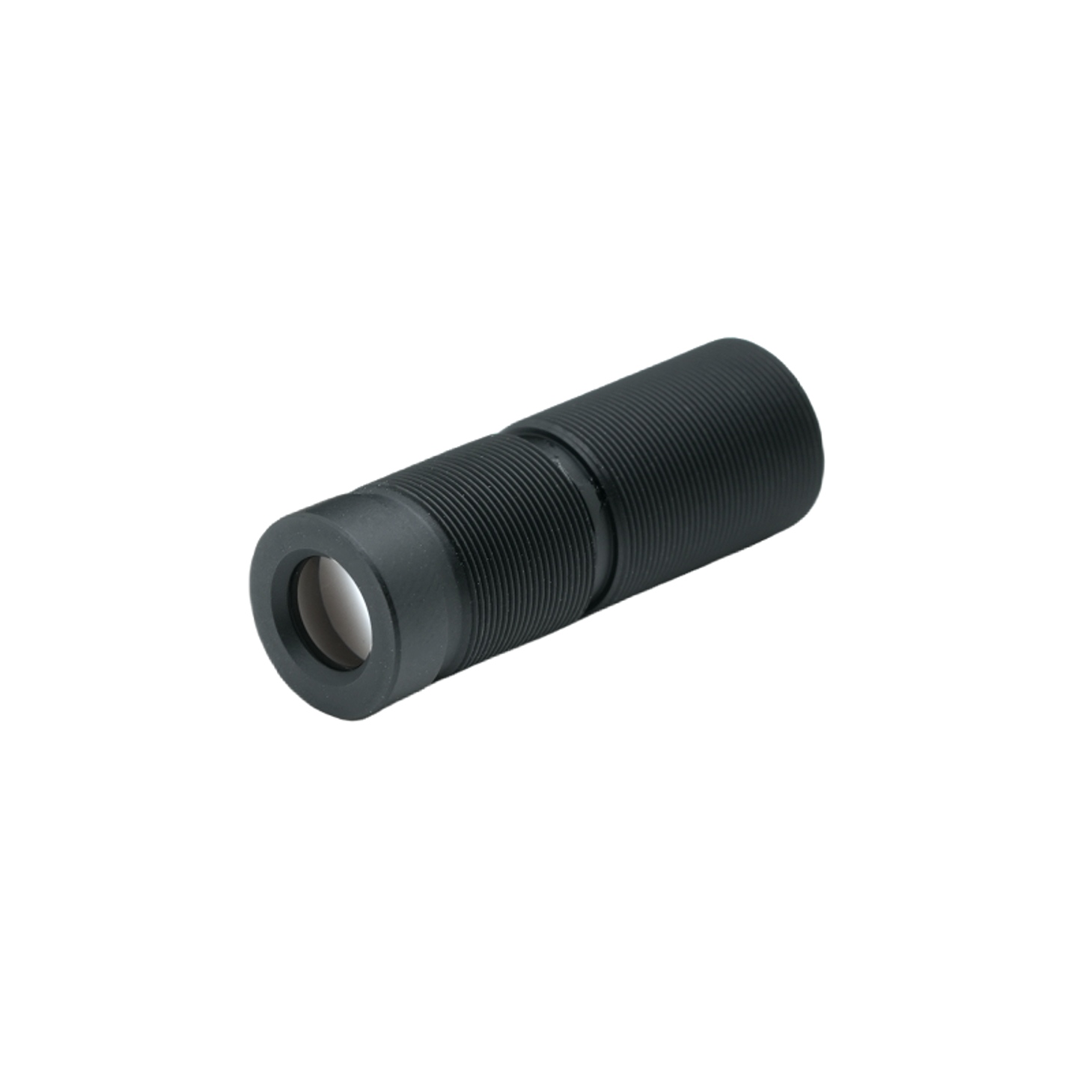

24 मिमी पतला शंकु लेंस

उत्पाद संक्षिप्त

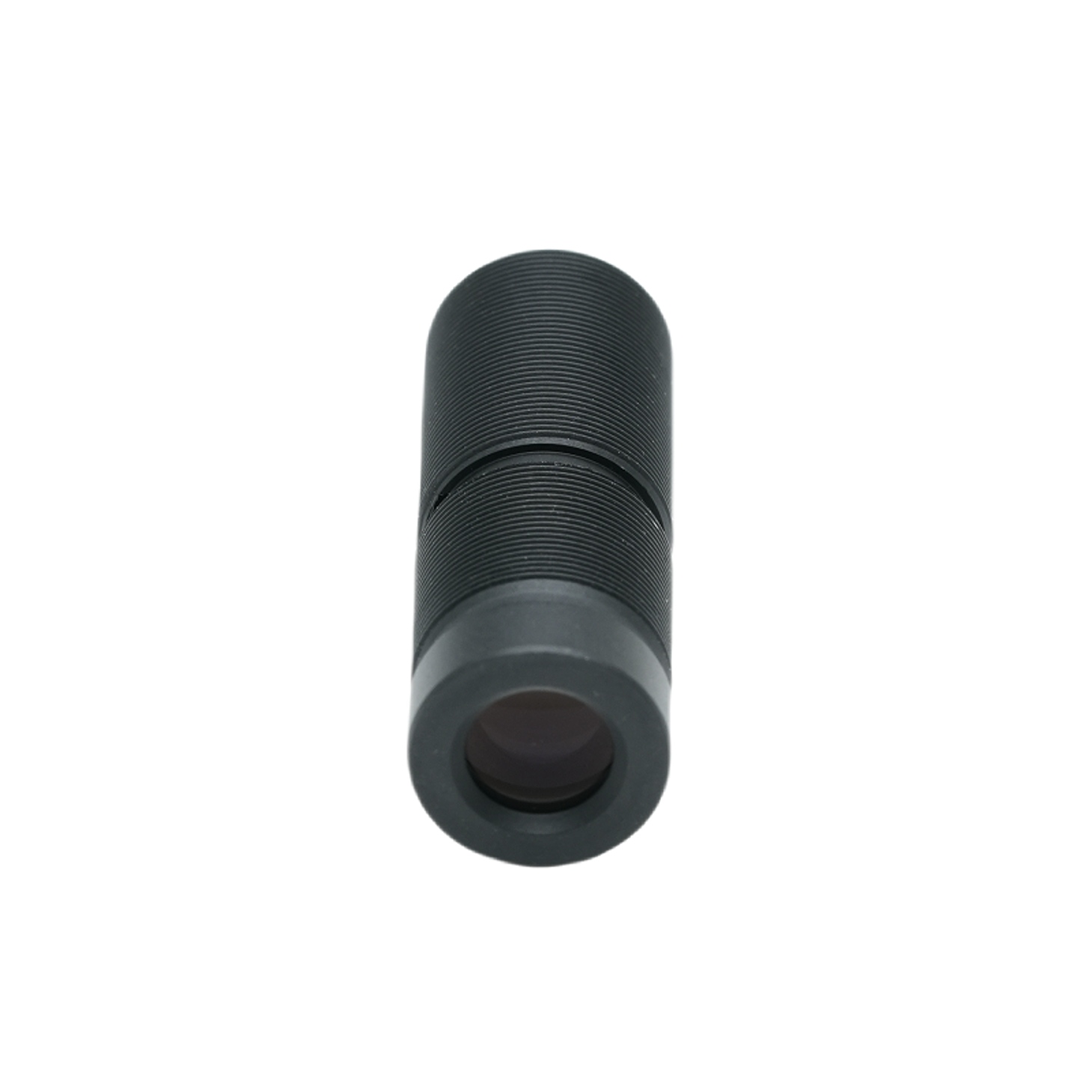

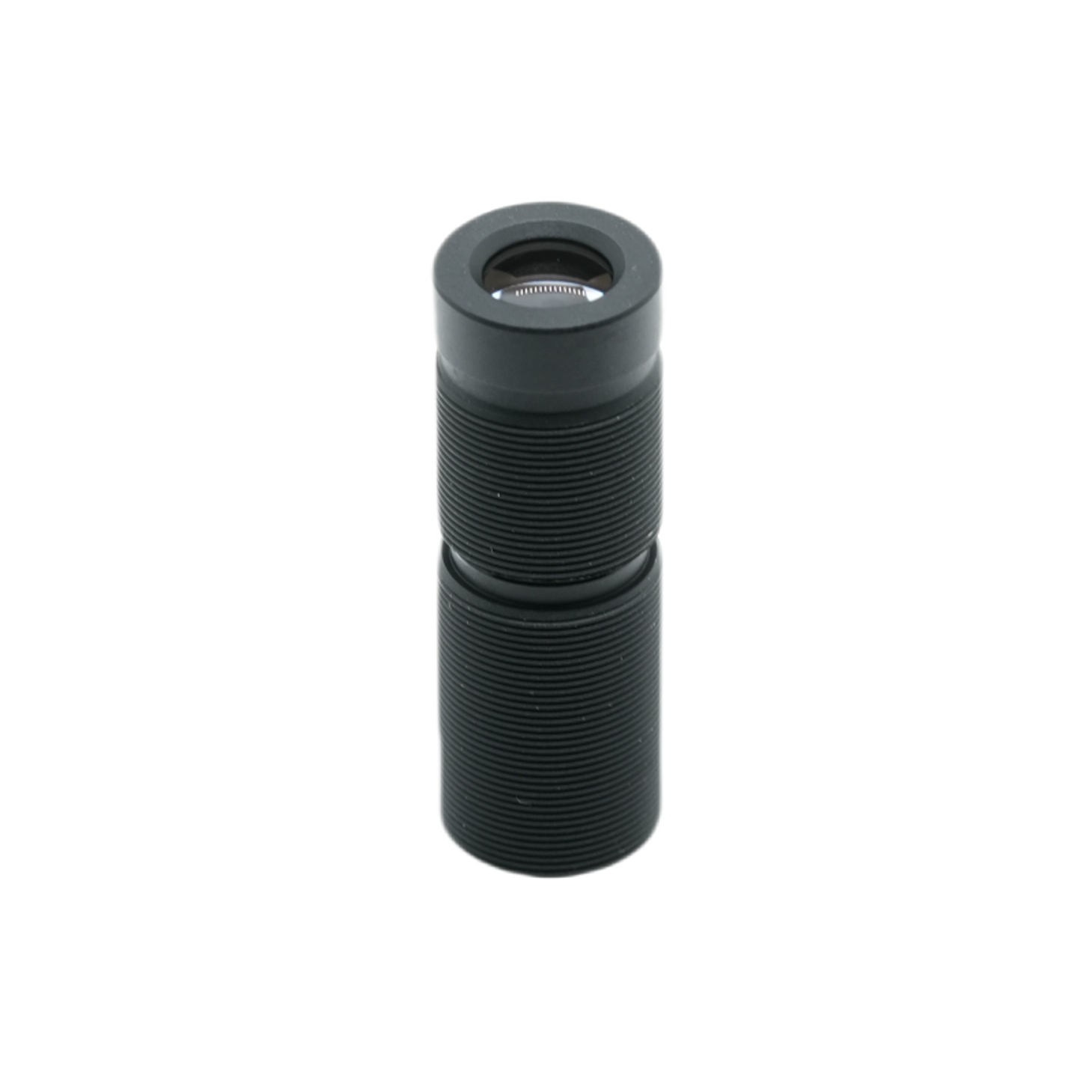

PL-2445D-M9 एक कॉम्पैक्ट फिक्स्ड-फोकल लेंस है जिसे उच्च-रिज़ॉल्यूशन औद्योगिक इमेजिंग के लिए BOSHI ऑप्टिकल टेक्नोलॉजी द्वारा इंजीनियर किया गया है। 24 मिमी फोकल लंबाई और एफ/4.5 एपर्चर के साथ, यह लेंस 1/2.5" सेंसर में असाधारण स्पष्टता और लगातार चमक प्रदान करता है, जो Ø7.4 मिमी के अधिकतम छवि सर्कल को कवर करता है। इसका ऑल-ग्लास (3-एलिमेंट) निर्माण थर्मल स्थिरता और बेहतर ट्रांसमिशन सुनिश्चित करता है, जबकि एम9 थ्रेड माउंट (पी0.35) अंतरिक्ष-बाधित प्रणालियों में विश्वसनीय यांत्रिक एकीकरण प्रदान करता है। लेंस देखने का एक संकीर्ण क्षेत्र (16.7 डिग्री विकर्ण) प्रदान करता है। लंबी दूरी के निरीक्षण के लिए आदर्श, केवल -0.05% के टीवी विरूपण और 97.0% की सापेक्ष रोशनी के साथ - मान जो विश्वसनीय ज्यामितीय पुनरुत्पादन और न्यूनतम विगनेटिंग की गारंटी देते हैं, मुख्य किरण कोण (सीआरए) 6.6 डिग्री से नीचे रहता है, जो आधुनिक सेंसर माइक्रो-लेंस सरणियों के साथ उत्कृष्ट संगतता सुनिश्चित करता है, चाहे स्वचालित ऑप्टिकल निरीक्षण, सटीक मेट्रोलॉजी, या निगरानी में तैनात किया गया हो, बोशी ऑप्टिकल टेक्नोलॉजी का यह 24 मिमी फोकल लंबाई लेंस केंद्र से तीक्ष्णता बनाए रखता है। इसका मजबूत ऑप्टिकल डिज़ाइन अलग-अलग तापमान के तहत लगातार प्रदर्शन का समर्थन करता है, जो इसे OEM इंटीग्रेटर्स के लिए एक भरोसेमंद विकल्प बनाता है जो आकार या लागत से समझौता किए बिना दोहराए जाने योग्य इमेजिंग गुणवत्ता की मांग करते हैं।

विस्तृत उत्पाद विवरण

BOSHI ऑप्टिकल टेक्नोलॉजी PL‑2445D‑M9 प्रस्तुत करती है, जो 1/2.5" सेंसर प्लेटफॉर्म के लिए तैयार किया गया एक सटीक ऑप्टिकल लेंस है। नीचे इसके विनिर्देशों, प्रदर्शन लाभों और एप्लिकेशन परिदृश्यों का व्यापक विवरण दिया गया है।

1. मुख्य ऑप्टिकल पैरामीटर

फोकल लंबाई: 24मिमी ±5% - एक मध्यम टेलीफोटो परिप्रेक्ष्य प्रदान करता है, जो प्रबंधनीय कार्य दूरी बनाए रखते हुए दूर के विषयों के आवर्धन को सक्षम बनाता है।

एपर्चर (एफ/एनओ.): एफ/4.5 ±5% - क्षेत्र की गहराई के साथ प्रकाश थ्रूपुट को संतुलित करता है, अच्छी तरह से रोशनी वाले कारखाने के फर्श और बाहरी वातावरण के लिए उपयुक्त है।

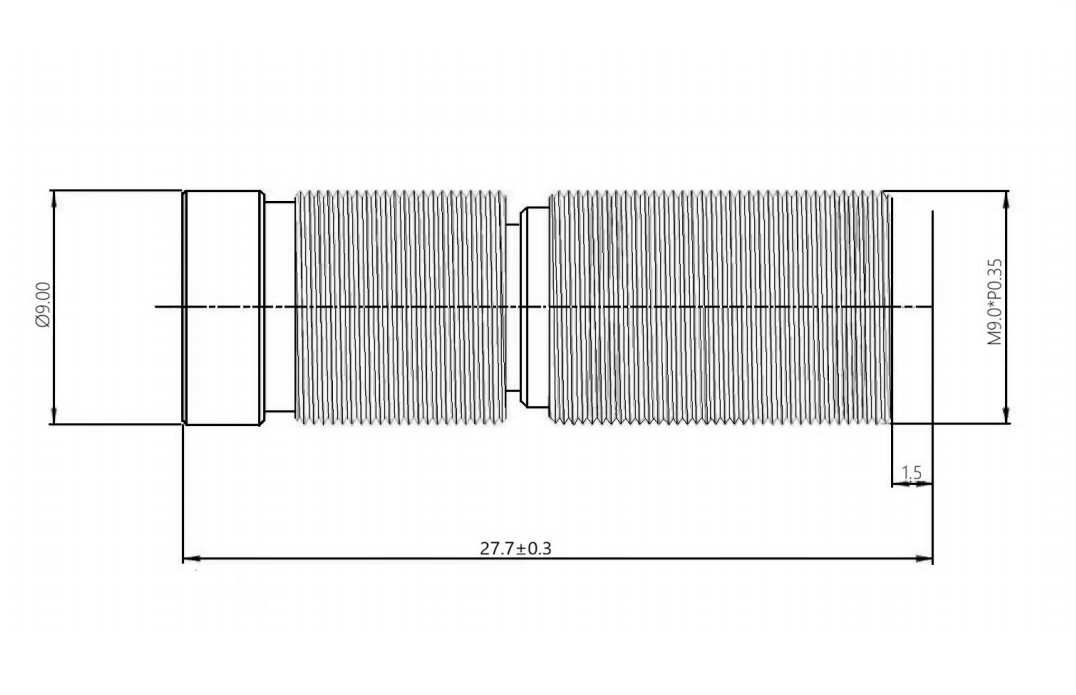

कुल ट्रैक लंबाई (टीटीएल): 27.7±0.3 मिमी - लघु कैमरा मॉड्यूल के लिए अल्ट्रा-कॉम्पैक्ट फ़ुटप्रिंट।

बैक फोकल लेंथ (बीएफएल): 17.65 मिमी - फिल्टर या कवर ग्लास इंस्टॉलेशन के लिए पर्याप्त क्लीयरेंस प्रदान करता है।

अधिकतम छवि सर्कल: Ø7.4 मिमी - बिना काटे 1/2.5" सेंसर के सक्रिय क्षेत्र को पूरी तरह से कवर करता है।

देखने का क्षेत्र: विकर्ण 16.7°, क्षैतिज 13.4°, ऊर्ध्वाधर 10.7° - संकीर्ण-कोण ज्यामिति, सीमा पर छोटे लक्ष्यों के विस्तृत निरीक्षण के लिए आदर्श।

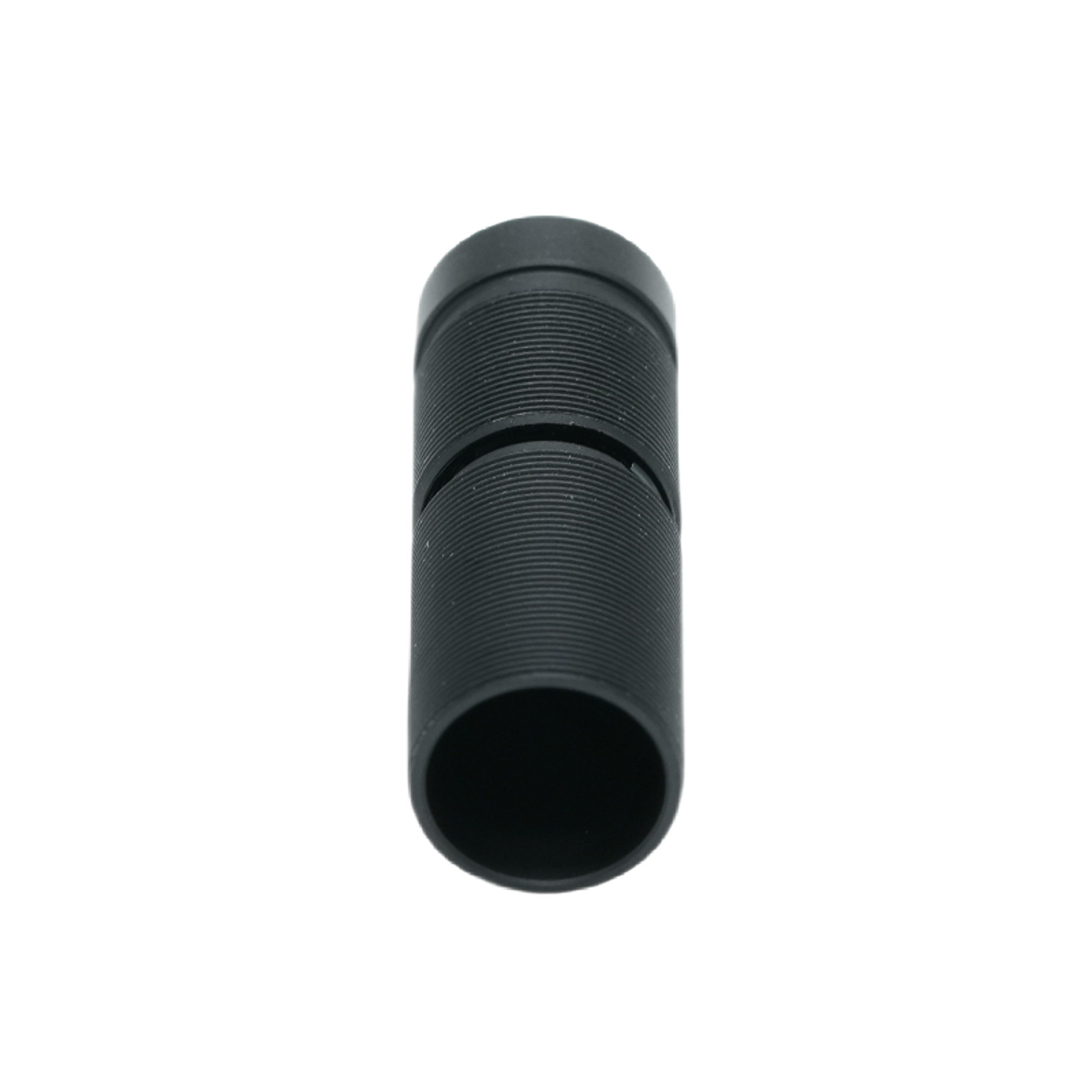

माउंट: M9×P0.35 - लघु लेंस के लिए एक मानक धागा, मौजूदा M9-आधारित हाउसिंग के साथ आसान विनिमेयता सुनिश्चित करता है।

2. प्रदर्शन लाभ

असाधारण रूप से कम विरूपण: टीवी विरूपण -0.05% पर निर्दिष्ट है, जो बैरल या पिनकुशन प्रभाव को लगभग समाप्त कर देता है। यह सटीक आयामी माप और सीधी रेखा संरक्षण सुनिश्चित करता है, जो मेट्रोलॉजी और संरेखण कार्यों के लिए महत्वपूर्ण है।

उच्च सापेक्ष रोशनी: 97.0% पर, लेंस पूरे सेंसर में समान चमक बनाए रखता है, जिससे पोस्ट-प्रोसेसिंग शेडिंग सुधार की आवश्यकता कम हो जाती है और परिधि में सिग्नल-टू-शोर अनुपात में सुधार होता है।

अनुकूलित मुख्य किरण कोण: <6.6° का सीआरए अधिकांश 1/2.5" सेंसरों के माइक्रोलेंस झुकाव से मेल खाता है, जो किनारों पर रंग परिवर्तन और संवेदनशीलता हानि को कम करता है। यह अनुकूलता समग्र सिस्टम क्वांटम दक्षता को बढ़ाती है।

ऑल-ग्लास डिज़ाइन (3 तत्व): 3-एलिमेंट ग्लास निर्माण प्लास्टिक विकल्पों की तुलना में बेहतर थर्मल स्थिरता, खरोंच प्रतिरोध और यूवी प्रतिरोध प्रदान करता है। यह विस्तृत तापमान रेंज (-20°C से +70°C) पर दोहराए जाने योग्य फोकस की गारंटी देता है।

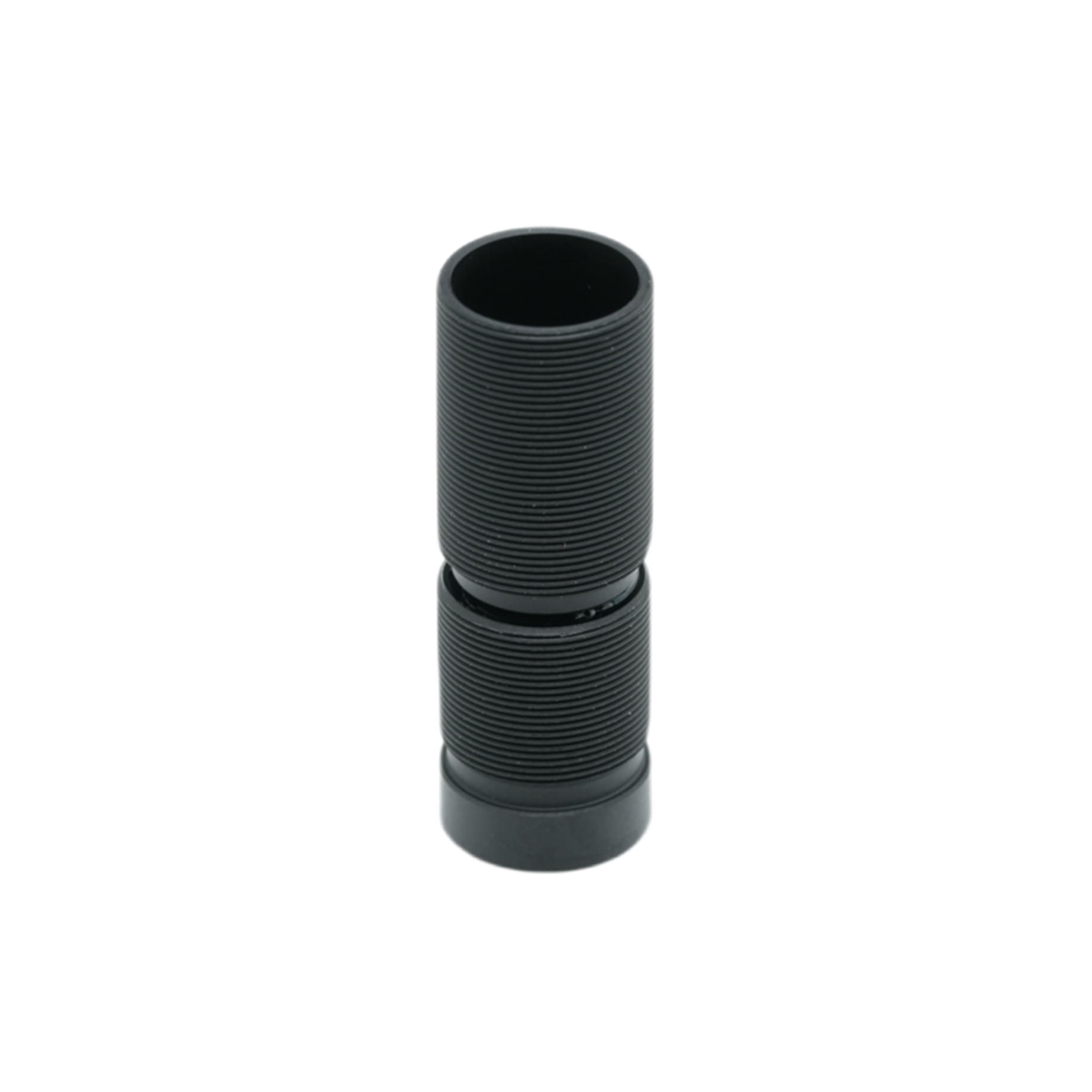

परिशुद्धता M9 थ्रेड: फाइन-पिच M9 माउंट सटीक फोकस समायोजन और सुरक्षित लॉकिंग की अनुमति देता है, जो कंपन या झटके के दौरान आकस्मिक डी-सेंटरिंग को रोकता है।

3. आवेदन क्षेत्र

मशीन विजन और स्वचालित निरीक्षण: अपनी 24 मिमी फोकल लंबाई और कम विरूपण के साथ, यह लेंस पीसीबी निरीक्षण, सतह दोष का पता लगाने और लघु घटकों के संरेखण में उत्कृष्टता प्राप्त करता है। दृश्य का संकीर्ण क्षेत्र सूक्ष्म विवरण (जैसे, 5‑10 µm विशेषताएँ) को हल करने के लिए उच्च-रिज़ॉल्यूशन 1/2.5" सेंसर के साथ अच्छी तरह से जुड़ता है।

औद्योगिक मेट्रोलॉजी: लगभग शून्य विरूपण और उच्च सापेक्ष रोशनी इसे गेज माप, 3डी स्कैनिंग और अंशांकन प्रणालियों के लिए आदर्श बनाती है जहां पूर्ण सटीकता सर्वोपरि है।

सुरक्षा और निगरानी: गलियारों, सुरंगों, या परिधि बाड़ में लंबी दूरी की निगरानी के लिए, एफ/4.5 एपर्चर के साथ संयुक्त टेलीफोटो विशेषता व्यापक दूरी सीमा पर विषयों को फोकस में रखने के लिए क्षेत्र की पर्याप्त गहराई प्रदान करती है।

एंबेडेड विज़न सिस्टम: कॉम्पैक्ट आकार (टीटीएल <28 मिमी) और एम9 थ्रेड ड्रोन, रोबोटिक्स और हैंडहेल्ड निरीक्षण उपकरणों में एकीकरण की अनुमति देते हैं जहां वजन और स्थान महत्वपूर्ण हैं।

वैज्ञानिक और प्रयोगशाला इमेजिंग: इसका स्थिर ऑप्टिकल प्रदर्शन माइक्रोस्कोपी सहायक इमेजिंग, बीम प्रोफाइलिंग और फ्लैट नमूनों के उच्च-कंट्रास्ट दस्तावेज़ीकरण का समर्थन करता है।

BOSHI ऑप्टिकल टेक्नोलॉजी ने आधुनिक औद्योगिक प्रकाशिकी की कठोर मांगों को पूरा करने के लिए PL‑2445D‑M9 को डिजाइन किया है। यह सुनिश्चित करने के लिए कि 24 मिमी फोकल लंबाई और एफ/4.5 एपर्चर लगातार गुणवत्ता प्रदान करते हैं, प्रत्येक इकाई व्यक्तिगत कोलिमेशन और रिज़ॉल्यूशन परीक्षण से गुजरती है। लेंस का कम सीआरए और न्यूनतम विरूपण छवि प्रसंस्करण पाइपलाइनों में एल्गोरिथम जटिलता को और कम करता है, सिस्टम इंटीग्रेटर्स के लिए तैनाती चक्र को तेज करता है। चाहे उच्च गति वाली उत्पादन लाइनों या स्थिर माप स्टेशनों में उपयोग किया जाए, यह लेंस एक विश्वसनीय, लागत प्रभावी समाधान प्रदान करता है जो BOSHI ऑप्टिकल टेक्नोलॉजी की दशकों की विनिर्माण विशेषज्ञता का लाभ उठाता है। कस्टम माउंट अनुकूलन या एआर‑कोटिंग वेरिएंट के लिए, फैक्ट्री लचीला OEM समर्थन प्रदान करती है, यह सुनिश्चित करते हुए कि PL‑2445D‑M9 आपके मौजूदा ऑप्टिकल आर्किटेक्चर में सहजता से फिट बैठता है।
