उत्पाद वर्णन

उत्पाद संक्षिप्त

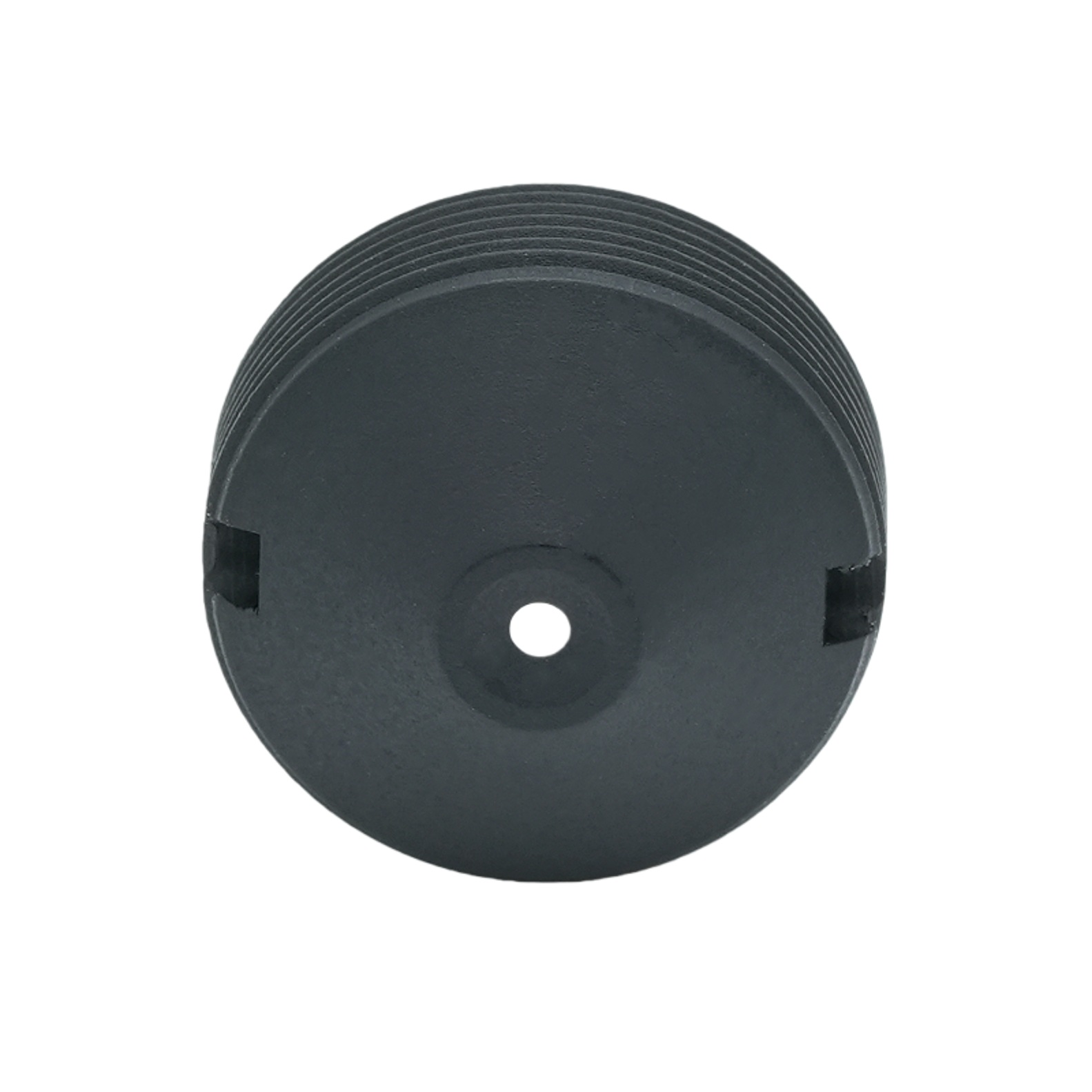

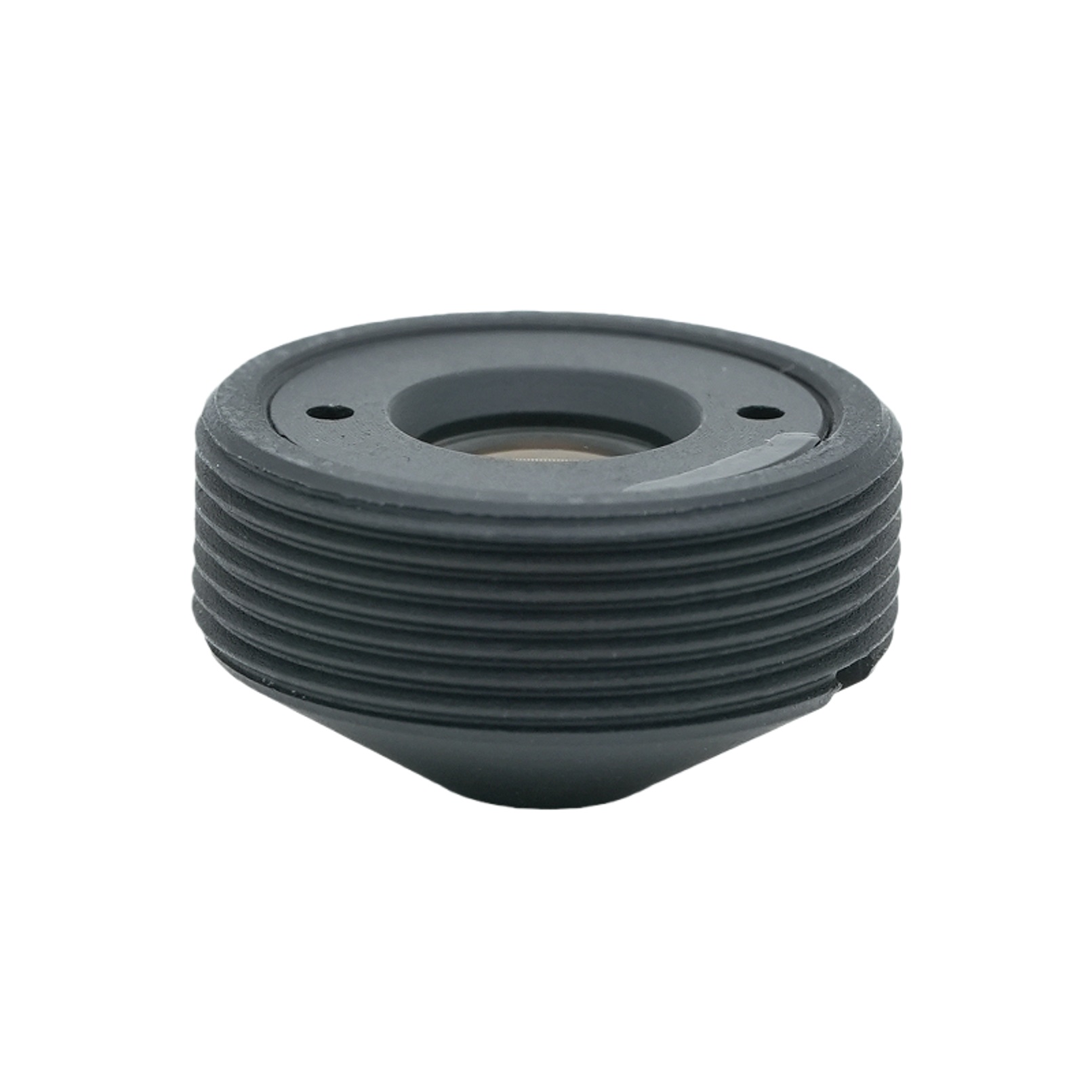

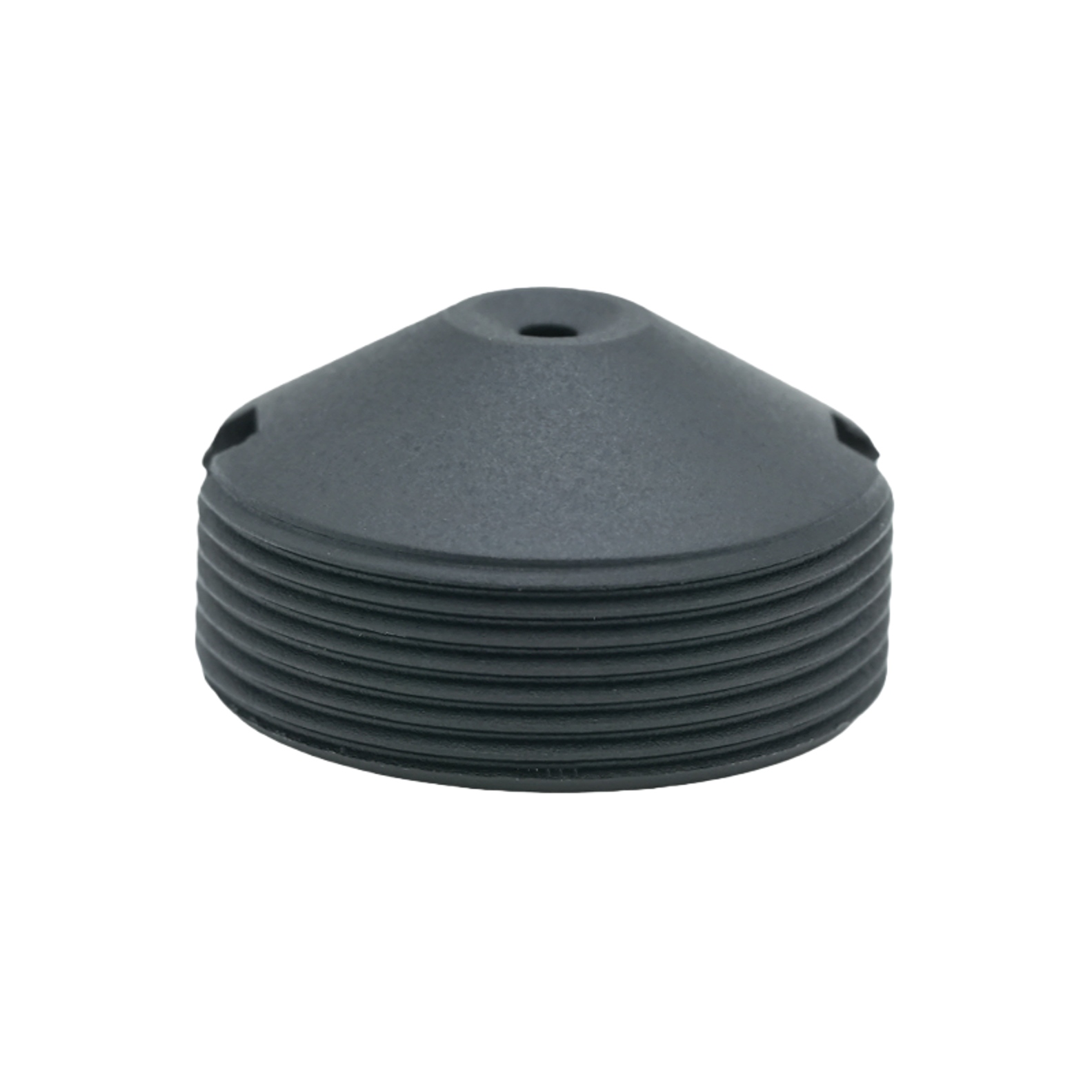

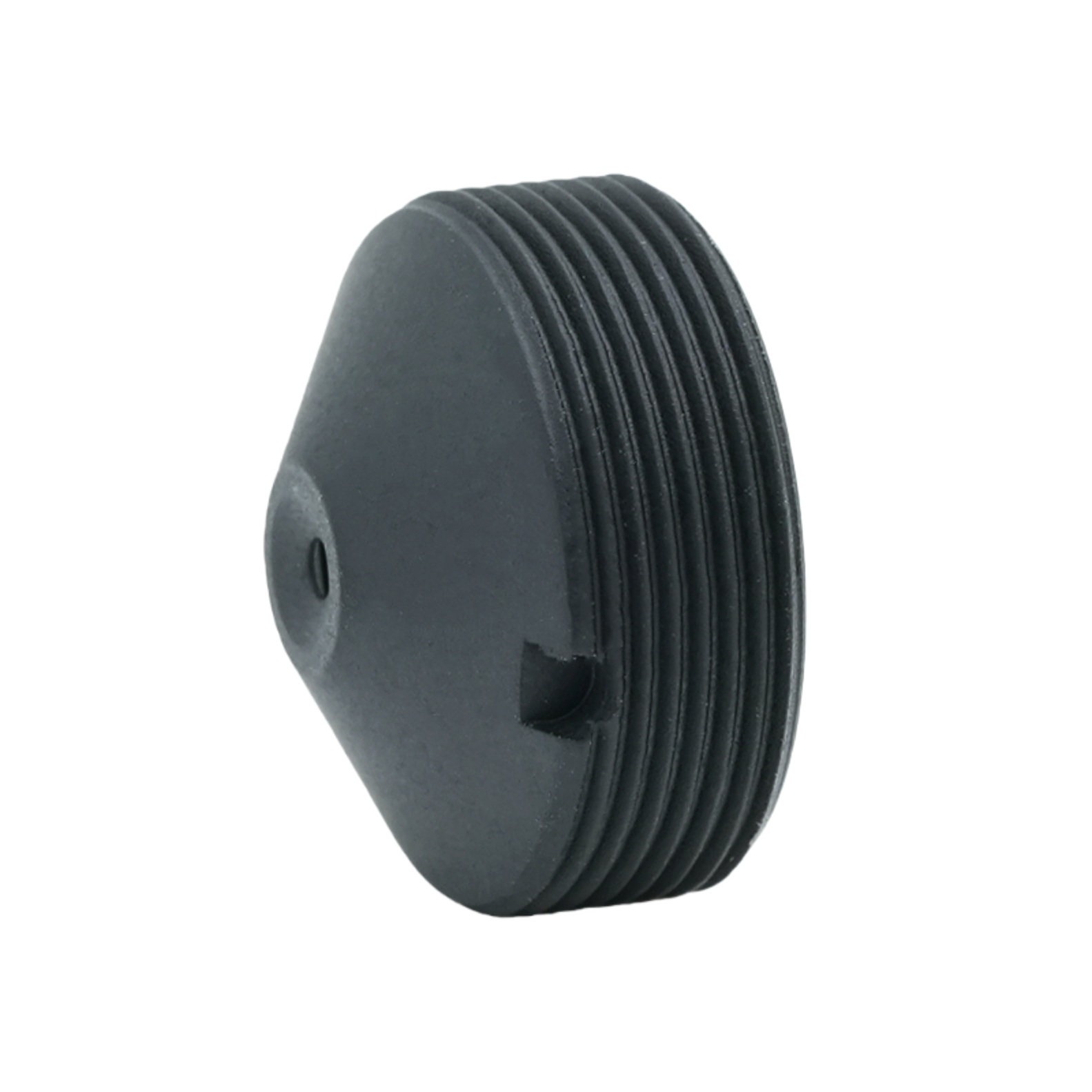

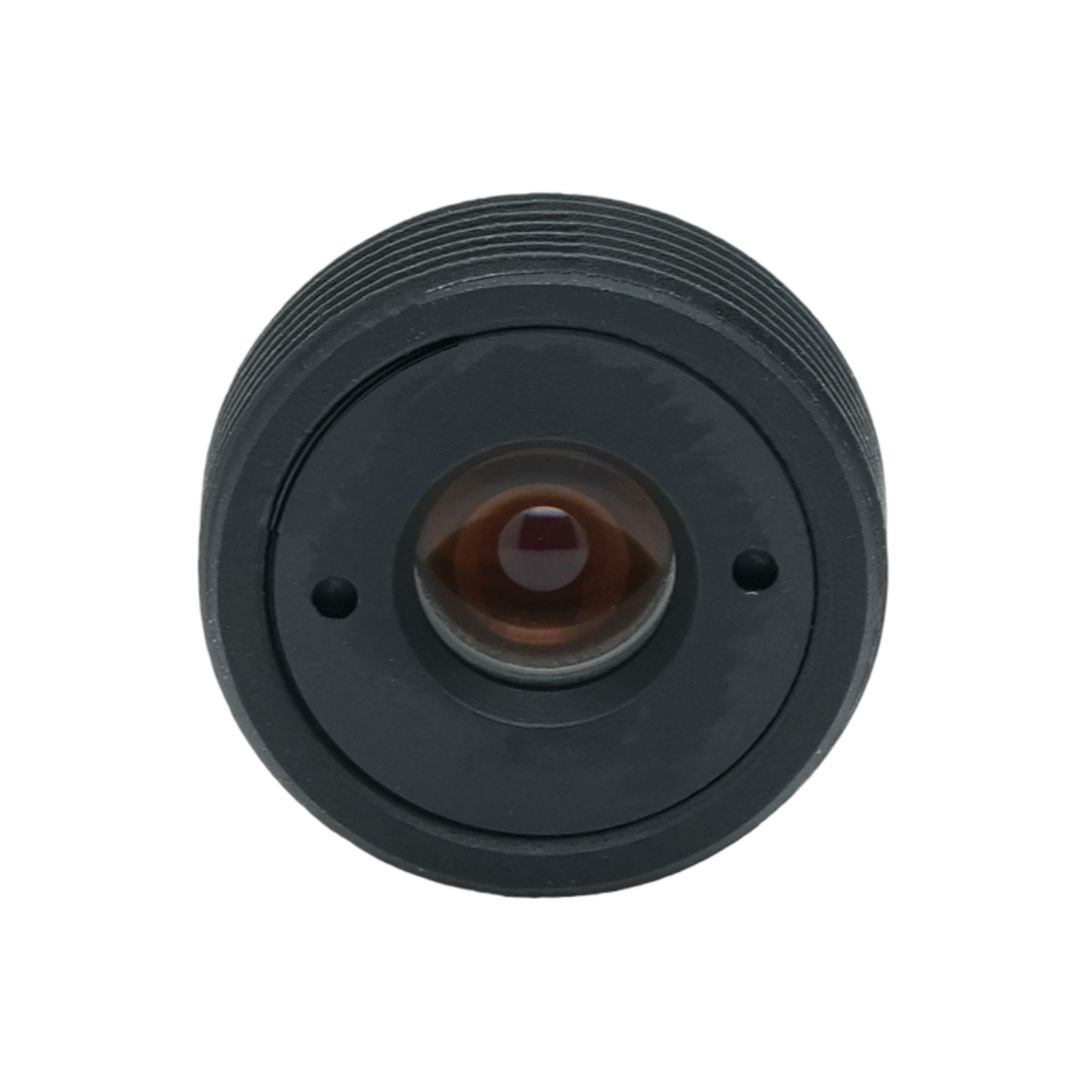

BOSHI ऑप्टिकल टेक्नोलॉजी PL‑02934H‑M12 प्रस्तुत करती है, जो एक उच्च प्रदर्शन वाला वाइड‑एंगल फिक्स्ड लेंस है जो 1/4" फॉर्मेट सेंसर के लिए इंजीनियर किया गया है। 2.9 मिमी फोकल लंबाई और तेज़ F3.4 एपर्चर के साथ, यह लेंस एक उदार 119° विकर्ण क्षेत्र प्रदान करता है, जो इसे उन अनुप्रयोगों के लिए आदर्श बनाता है जिन्हें तंग स्थानों में व्यापक दृश्य कवरेज की आवश्यकता होती है। इसका ऑल-ग्लास निर्माण (3 तत्व) व्यापक तापमान रेंज में थर्मल स्थिरता और सुसंगत छवि गुणवत्ता सुनिश्चित करता है। लेंस में 6.63 डिग्री से कम का नियंत्रित मुख्य किरण कोण होता है, जो आधुनिक सीएमओएस सेंसर के साथ जोड़े जाने पर रंग की सटीकता को बनाए रखता है। इसकी कॉम्पैक्ट 8.9 मिमी कुल ट्रैक लंबाई के बावजूद, 2.46 मिमी की यांत्रिक बैक फोकल दूरी मानक एम 12 माउंट के साथ लचीला एकीकरण प्रदान करती है। टीवी विरूपण को प्राप्त करने के लिए ऑप्टिकल डिजाइन को सावधानीपूर्वक संतुलित किया गया है ‑14.27% - अल्ट्रा-वाइड लेंस के लिए एक विशिष्ट मूल्य जिसे डिजिटल रूप से ठीक किया जा सकता है - और किनारे पर 30% की सापेक्ष रोशनी, कम रोशनी की स्थिति में भी उपयोग करने योग्य चमक सुनिश्चित करती है। यह लेंस एम्बेडेड दृष्टि, सुरक्षा कैमरे, इन-व्हीकल सराउंड-व्यू सिस्टम और औद्योगिक निरीक्षण के लिए एक लागत-प्रभावी समाधान है, जहां 2.9 मिमी फोकल लंबाई और चौड़ी 119 डिग्री कवरेज आवश्यक है डैशकैम या डोरबेल कैमरा, PL‑02934H‑M12 ऑप्टिकल प्रदर्शन और यांत्रिक मजबूती प्रदान करता है जिसके लिए BOSHI ऑप्टिकल टेक्नोलॉजी जानी जाती है, 1/4" सेंसर और M12 इंटरफेस के साथ पूर्ण अनुकूलता के साथ।

उत्पाद विस्तृत विवरण

1. ऑप्टिकल पैरामीटर विश्लेषण

फोकल लंबाई (ईएफएल): 2.9 मिमी ±5% - एक छोटी फोकल लंबाई जो अल्ट्रा-वाइड परिप्रेक्ष्य को सक्षम बनाती है, जो नजदीकी दूरी से बड़े क्षेत्रों को कैप्चर करने के लिए महत्वपूर्ण है। यह 2.9 मिमी फोकल लंबाई लेंस के कोणीय कवरेज का प्राथमिक निर्धारक है।

एपर्चर (एफ/एनओ): एफ3.4 ±5% - एक मध्यम गति जो क्षेत्र की गहराई के साथ प्रकाश प्रवाह को संतुलित करती है, जो अलग-अलग रोशनी वाले इनडोर और आउटडोर दोनों वातावरणों के लिए उपयुक्त है।

छवि सर्कल और सेंसर प्रारूप: अधिकतम छवि सर्कल Φ4.65 मिमी, विशेष रूप से 1/4" सेंसर (मानक विकर्ण ~4.5 मिमी) के लिए डिज़ाइन किया गया है। 1/4" प्रारूप विगनेटिंग के बिना सेंसर के सक्रिय क्षेत्र का पूर्ण उपयोग सुनिश्चित करता है।

देखने का क्षेत्र: विकर्ण 119°, क्षैतिज 81.6°, लंबवत 58° - यह 119° दृश्य क्षेत्र एक विस्तृत विंडो प्रदान करता है, जिससे पूर्ण पैनोरमिक कवरेज के लिए आवश्यक कैमरों की संख्या कम हो जाती है।

टीवी विरूपण: -14.27% (बैरल प्रकार) - एक पूर्वानुमानित और दोहराए जाने योग्य विरूपण पैटर्न जिसे सॉफ़्टवेयर में आसानी से ठीक किया जा सकता है, जो मशीन विज़न कार्यों के लिए रेक्टिलिनियर आउटपुट को सक्षम करता है।

चीफ रे एंगल (सीआरए): <6.63° - एक कम सीआरए जो आधुनिक सेंसर माइक्रोलेंस ऐरे से मेल खाता है, क्रॉस-टॉक और रंग बदलाव को दबाता है, खासकर 119° फ़ील्ड किनारों पर।

मैकेनिकल बैक फोकल लेंथ (बीएफएल): 2.46 मिमी ±0.2 - एक कॉम्पैक्ट एम12 माउंट फ़ुटप्रिंट को बनाए रखते हुए, आईआर-कट फ़िल्टर या कवर ग्लास के लिए पर्याप्त निकासी प्रदान करता है।

कुल ट्रैक लंबाई (टीटीएल): 8.90 मिमी ±0.3 - एक पतली प्रोफ़ाइल जो अंतरिक्ष-बाधित आवासों में एकीकरण की अनुमति देती है।

सापेक्ष रोशनी: 30.0% - यह सुनिश्चित करता है कि कोने की चमक स्वीकार्य बनी रहे, जिससे निगरानी और ऑटोमोटिव अनुप्रयोगों में विश्वसनीय किनारे का पता लगाने की सुविधा मिलती है।

माउंट: एम12 थ्रेड (मानक) - ऑफ-द-शेल्फ लेंस धारकों के साथ त्वरित यांत्रिक लगाव और व्यापक अनुकूलता प्रदान करता है।

नहीं।	वस्तु	विनिर्देश
1	टीटीएल (कुल ट्रैक लंबाई)	8.90 ± 0.3
2	ईएफएल (प्रभावी फोकल लंबाई)	2.9 ± 5%
3	एफ/एनओ (एपर्चर)	3.4 ± 5%
4	एम/बीएफएल (मैकेनिकल बैक फोकल लेंथ)	2.46 ± 0.2
5	निर्माण (संरचना)	3जी
6	अधिकतम छवि वृत्त	Φ4.65मिमी
7	सेंसर के लिए	1/4"
8	देखने का क्षेत्र - विकर्ण	119°
	देखने का क्षेत्र - क्षैतिज	81.6°
	देखने का क्षेत्र - लंबवत	58°
9	टीवी विरूपण	-14.27%
10	सापेक्ष रोशनी	30.0%
11	सीआरए (मुख्य रे एंगल)	<6.63°
12	पर्वत	एम12

2. प्रदर्शन लाभ

अल्ट्रा-वाइड फिर भी सुधार योग्य विरूपण: -14.27% टीवी विरूपण वाइड-एंगल ऑप्टिक्स के लिए एक जानबूझकर डिज़ाइन विकल्प है। शून्य विरूपण (जिससे आकार और लागत में वृद्धि होगी) का प्रयास करने के बजाय, बोशी ऑप्टिकल टेक्नोलॉजी एक अत्यधिक सुसंगत विरूपण प्रोफ़ाइल प्रदान करती है जिसे डिजिटल छवि प्रसंस्करण द्वारा पूरी तरह से मुआवजा दिया जा सकता है, परिधीय रिज़ॉल्यूशन का त्याग किए बिना 2.9 मिमी फोकल लंबाई लाभ को संरक्षित किया जा सकता है।

सेंसर संगतता के लिए कम सीआरए: 6.63° से नीचे मुख्य किरण कोण के साथ, लेंस 1/4" सेंसर के साथ निर्बाध रूप से काम करता है जिसमें उथले पिक्सेल कुएं होते हैं। यह विग्नेटिंग और रंग गैर-एकरूपता को कम करता है, यह सुनिश्चित करता है कि पूरे 119° दृश्य क्षेत्र में कैप्चर की गई छवियां केंद्र से कोने तक प्राकृतिक रंग संतुलन बनाए रखती हैं।

थर्मल रूप से स्थिर ग्लास निर्माण: 3-तत्व ऑल-ग्लास डिज़ाइन (प्लास्टिक नहीं) -20°C से +70°C तक तापमान पर स्थिर फोकस और रिज़ॉल्यूशन की गारंटी देता है, जो इसे बाहरी निगरानी और वाहन के कैमरों के लिए विश्वसनीय बनाता है जहां तापमान में उतार-चढ़ाव आम है।

कॉम्पैक्ट एकीकरण: 8.9 मिमी टीटीएल और एम12 माउंट मौजूदा कैमरा मॉड्यूल के लिए सीधे ड्रॉप-इन प्रतिस्थापन की अनुमति देते हैं। 2.46 मिमी की मैकेनिकल बैक फोकल दूरी वैकल्पिक फिल्टर के लिए जगह छोड़ती है, जबकि एफ/3.4 एपर्चर 0.3 मीटर से अनंत तक की वस्तुओं के लिए क्षेत्र की अच्छी गहराई प्रदान करता है, जिससे ऑटो-फोकस तंत्र की आवश्यकता कम हो जाती है।

लगातार रोशनी: यद्यपि सापेक्ष रोशनी 30% है, यह 119° लेंस के लिए विशिष्ट है; क्रमिक रोल-ऑफ़ की भरपाई सेंसर लाभ या डिजिटल शेडिंग सुधार द्वारा की जा सकती है। लेंस का कम एफ-नंबर पर्याप्त केंद्रीय चमक सुनिश्चित करता है, जिससे 10-लक्स स्थितियों के तहत भी प्रयोग करने योग्य छवियां सक्षम हो जाती हैं।

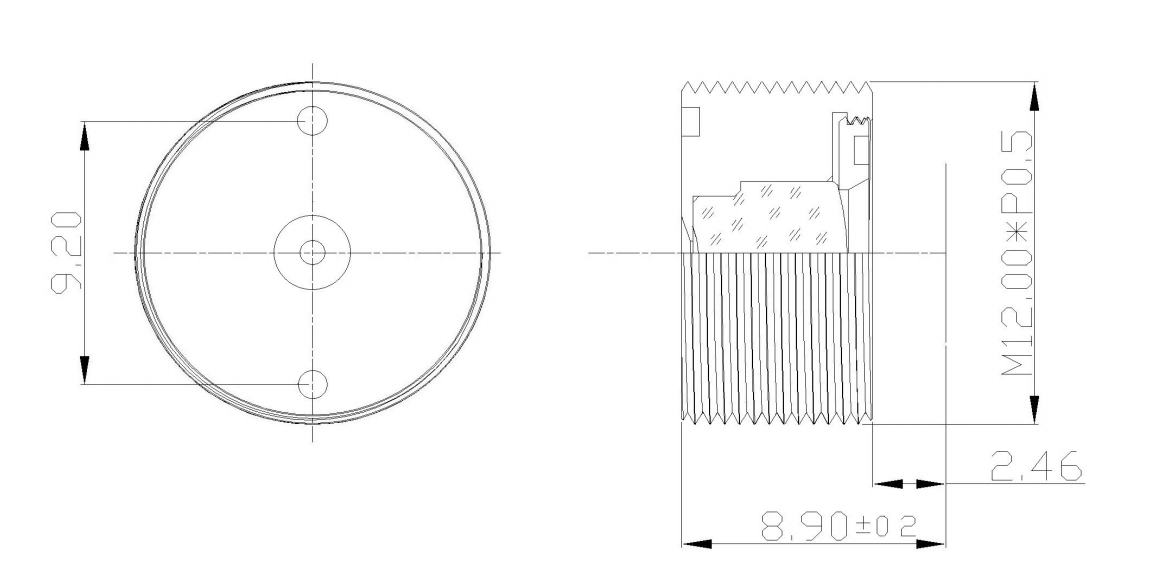

2.9mm Tapered Cone Lens

3. आवेदन क्षेत्र

निगरानी और सुरक्षा: डोम कैमरे, डोरवे व्यूअर और कॉरिडोर मॉनिटर एक ही इकाई के साथ व्यापक क्षेत्रों को कवर करने के लिए 119° दृश्य क्षेत्र से लाभान्वित होते हैं। 2.9 मिमी फोकल लंबाई इनडोर निगरानी के लिए इष्टतम है जहां कमरे के कोनों को बिना ब्लाइंड स्पॉट के कैप्चर करने की आवश्यकता होती है। एम12 माउंट मौजूदा सुरक्षा आवासों में रेट्रोफिटिंग को सरल बनाता है।

ऑटोमोटिव और गतिशीलता: सराउंड-व्यू सिस्टम, ब्लाइंड-स्पॉट कैमरे और वाहनों के लिए रियर-व्यू कैमरे ब्लाइंड जोन को खत्म करने के लिए विस्तृत 119° विकर्ण का उपयोग करते हैं। मजबूत ग्लास निर्माण और तापमान पर स्थिर ऑप्टिकल प्रदर्शन ऑटोमोटिव योग्यता आवश्यकताओं के अनुरूप है।

मशीन विजन और रोबोटिक्स: ऑब्जेक्ट डिटेक्शन, नेविगेशन और पिक-एंड-प्लेस मार्गदर्शन के लिए, लेंस की पूर्वानुमानित विकृति और कम सीआरए सुधार के बाद सटीक मीट्रिक माप सक्षम करते हैं। कॉम्पैक्ट 8.9 मिमी टीटीएल ड्रोन पेलोड या हैंडहेल्ड स्कैनर में एकीकरण की अनुमति देता है।

उपभोक्ता इलेक्ट्रॉनिक्स: स्मार्ट डोरबेल, वीआर/एआर हेडसेट और 360° कॉन्फ्रेंसिंग कैमरे 1/4" सेंसर अनुकूलता और व्यापक दृश्य क्षेत्र का लाभ उठाते हुए गहन अनुभव प्रदान करते हैं। एफ/3.4 एपर्चर अलग-अलग दूरी पर चेहरे की पहचान के लिए क्षेत्र की पर्याप्त गहराई प्रदान करता है।

औद्योगिक IoT और एंबेडेड विज़न: अपनी निश्चित फोकल लंबाई और सरल M12 इंटरफ़ेस के साथ, यह लेंस उत्पादन लाइनों पर निरीक्षण प्रणालियों के लिए आदर्श है, जहां 119° का दृश्य एक ही फ्रेम में बड़े पीसीबी पैनल या पैकेजिंग सतहों का निरीक्षण कर सकता है। बोशी ऑप्टिकल टेक्नोलॉजी विभिन्न सेंसर कवर ग्लास को समायोजित करने के लिए मैकेनिकल बैक फोकल लंबाई के अनुकूलन का समर्थन करती है, जो लेंस की बहुमुखी प्रतिभा को और बढ़ाती है।

इन सभी अनुप्रयोगों में, मुख्य विशेषताएं - 2.9 मिमी फोकल लंबाई, एफ / 3.4 एपर्चर, 1/4 "सेंसर प्रारूप, 119 डिग्री दृश्य क्षेत्र, कम टीवी विरूपण, नियंत्रित मुख्य किरण कोण और एम 12 माउंट - यह सुनिश्चित करते हैं कि बोशी ऑप्टिकल टेक्नोलॉजी का लेंस न्यूनतम पोस्ट-प्रोसेसिंग प्रयास के साथ लगातार, उच्च गुणवत्ता वाली इमेजिंग प्रदान करता है। यह उत्पाद व्यापक कवरेज, कॉम्पैक्ट आकार और लागत दक्षता के बीच संतुलन चाहने वाले इंजीनियरों के लिए एक प्रमुख विकल्प है।
