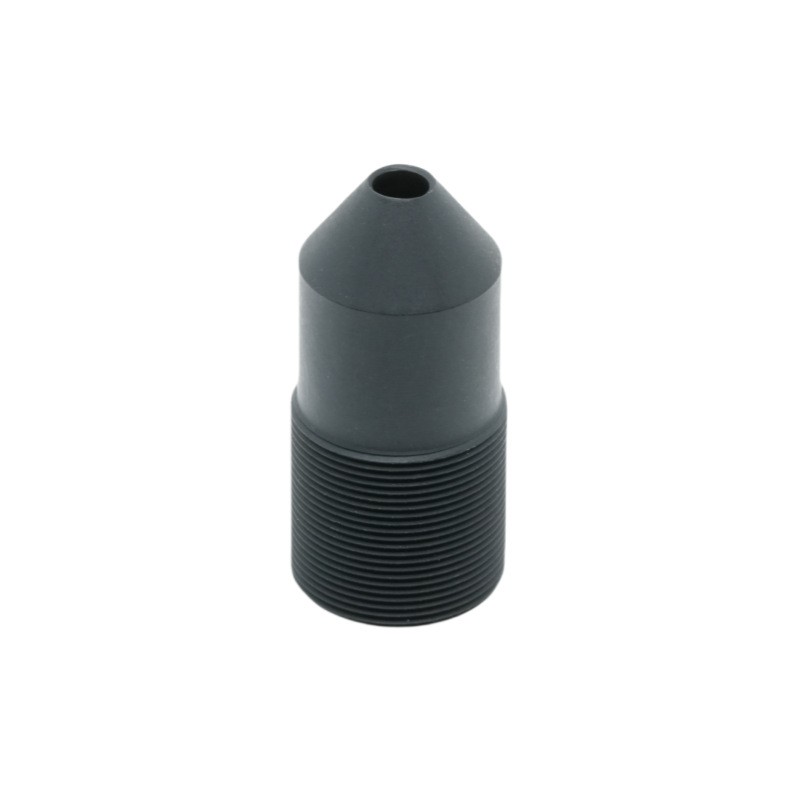

16 मिमी पतला शंकु लेंस

उत्पाद संक्षिप्त:

BOSHI ऑप्टिकल टेक्नोलॉजी से PL-1645F-M12 एक कॉम्पैक्ट 16 मिमी फोकल लंबाई, F4.5 एपर्चर फिक्स्ड-फोकल लेंस है जो विशेष रूप से 1/2" प्रारूप सेंसर के लिए इंजीनियर किया गया है। 4-ग्लास-एलिमेंट ऑल-ग्लास निर्माण के साथ डिज़ाइन किया गया, यह M12-माउंट लेंस 28.3° विकर्ण दृश्य क्षेत्र प्रदान करता है और Ø8.5 मिमी के अधिकतम छवि सर्कल का समर्थन करता है, जो इसे एक आदर्श मैच बनाता है। अंतरिक्ष-विवश दृष्टि प्रणालियों में 1/2" और छोटे इमेजर। 3.65 मिमी की मैकेनिकल बैक फोकल लंबाई और केवल 28.65 मिमी की कुल ट्रैक लंबाई के साथ, पीएल-1645एफ-एम12 औद्योगिक निरीक्षण, बायोमेट्रिक पहचान और एम्बेडेड इमेजिंग अनुप्रयोगों के लिए बोर्ड-स्तरीय कैमरा मॉड्यूल में सहजता से एकीकृत होता है। बोशी ऑप्टिकल टेक्नोलॉजी ने इस 16 मिमी F4.5 लेंस को किनारे से किनारे तक बेहतर रोशनी के लिए अनुकूलित किया है, जिससे 95% सापेक्ष रोशनी और -0.25% का अल्ट्रा-लो टीवी विरूपण प्राप्त होता है, जो उच्च-विपरीत दृश्यों में भी विश्वसनीय छवि प्रजनन सुनिश्चित करता है। मुख्य किरण कोण को 8° से नीचे सख्ती से नियंत्रित किया जाता है, जिससे आधुनिक सीएमओएस सेंसर के साथ जोड़े जाने पर विग्नेटिंग और रंग परिवर्तन कम हो जाता है। चाहे फ़ैक्टरी ऑटोमेशन, लॉजिस्टिक्स बारकोड रीडर, या मेडिकल इमेजिंग डिवाइस में उपयोग किया जाता है, यह 1/2" सेंसर लेंस रिज़ॉल्यूशन, कॉम्पैक्टनेस और लागत-प्रभावशीलता का संतुलित मिश्रण प्रदान करता है। अपने अगली पीढ़ी के विज़न उत्पाद के लिए विश्वसनीय ऑप्टिकल प्रदर्शन प्रदान करने के लिए BOSHI ऑप्टिकल टेक्नोलॉजी पर भरोसा करें, PL-1645F-M12 ने M12 लेंस श्रेणी में सटीकता के लिए बेंचमार्क स्थापित किया है।

उत्पाद विस्तृत विवरण:

1. विस्तृत पैरामीटर

फोकल लंबाई (ईएफएल):16 मिमी ±5% - एक मध्यम टेलीफोटो परिप्रेक्ष्य प्रदान करता है, जो 100 मिमी और 2000 मिमी के बीच कार्य दूरी पर वस्तु पहचान के लिए आदर्श है।

एपर्चर (एफ/एनओ):एफ4.5 ±5% - क्षेत्र की गहराई के साथ प्रकाश थ्रूपुट को संतुलित करता है, जो रिज़ॉल्यूशन से समझौता किए बिना इनडोर और अच्छी रोशनी वाले बाहरी वातावरण के लिए उपयुक्त है।

ऑप्टिकल निर्माण:4जी (सभी-ग्लास तत्व) - हाइब्रिड प्लास्टिक-ग्लास डिज़ाइन की तुलना में थर्मल स्थिरता, उच्च संप्रेषण और पर्यावरणीय क्षरण के प्रतिरोध को सुनिश्चित करता है।

छवि वृत्त:Ø8.5 मिमी अधिकतम - 1/2" सेंसर (विकर्ण ~8 मिमी) को पूरी तरह से कवर करता है और 1/2.3" और 1/3" प्रारूपों के साथ पीछे की ओर संगत है।

मैकेनिकल बैक फोकल लंबाई:3.65 मिमी ±0.2 - मानक एम12 सेंसर बोर्ड और वैकल्पिक आईआर-कट फिल्टर धारकों के साथ सीधे एकीकरण की अनुमति देता है।

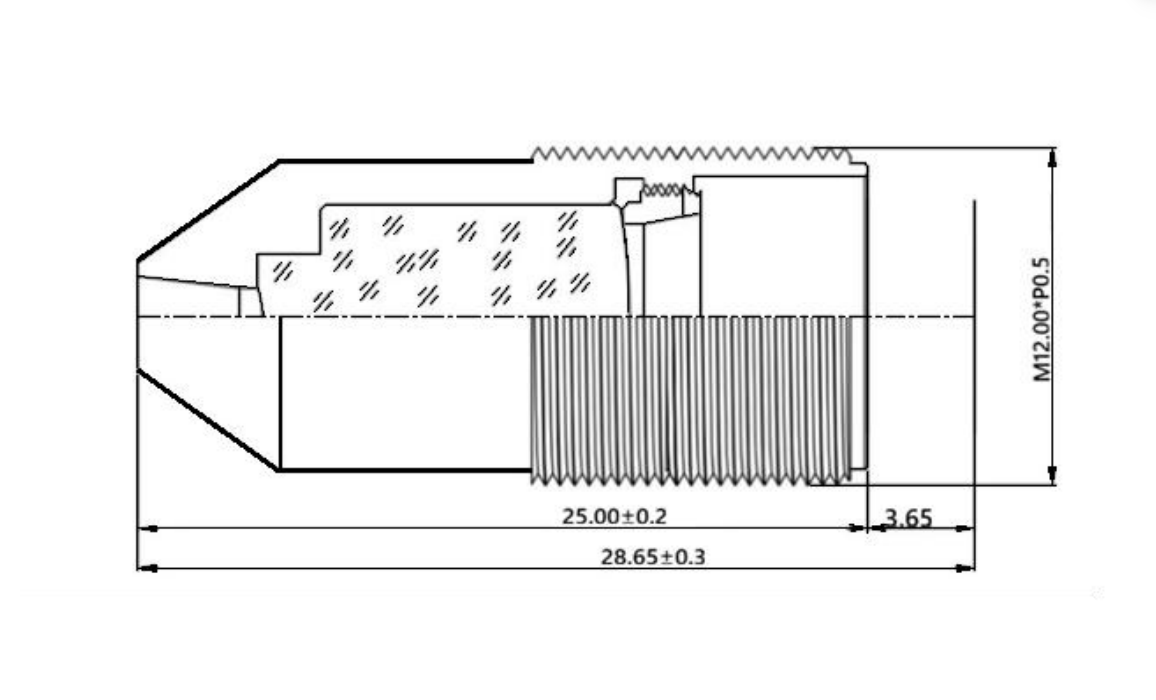

कुल ट्रैक लंबाई:28.65 मिमी ±0.3 - ड्रोन, हैंडहेल्ड डिवाइस और निगरानी नोड्स में छोटे कैमरों के लिए अल्ट्रा-कॉम्पैक्ट प्रोफ़ाइल।

टीवी विरूपण:-0.25% - लगभग अदृश्य बैरल विरूपण, माप और ओसीआर अनुप्रयोगों के लिए महत्वपूर्ण।

सापेक्ष रोशनी:95.0% - असाधारण एकरूपता, पोस्ट-प्रोसेसिंग में फ्लैट-फील्ड सुधार की आवश्यकता को कम करती है।

सीआरए (चीफ रे एंगल):<8°- अधिकांश सोनी, ऑन सेमी और ओमनीविज़न 1/2" सेंसर के माइक्रोलेंस ऐरे से मेल खाता है, जो रंग में बदलाव को रोकता है।

माउंट:M12×P0.5 - त्वरित विनिमेयता और सक्रिय संरेखण के लिए उद्योग-मानक धागा।

2. प्रदर्शन लाभ

उच्च एकरूपता और कम विरूपण: 95% सापेक्ष रोशनी और -0.25% विरूपण सुनिश्चित करता है कि 16 मिमी फोकल लंबाई F4.5 एपर्चर लेंस न्यूनतम फॉलऑफ के साथ ज्यामितीय रूप से सटीक छवियां उत्पन्न करता है, जिससे मशीन विज़न पाइपलाइनों में एल्गोरिदमिक सुधार ओवरहेड कम हो जाता है।

आधुनिक सेंसर के लिए अनुकूलित सीआरए: 8° से नीचे मुख्य किरण कोण के साथ, यह 1/2" सेंसर लेंस परिधीय रंग कलाकृतियों को समाप्त करता है, जिससे पूरे क्षेत्र में लगातार सफेद संतुलन और रंग निष्ठा सक्षम होती है - चेहरे की पहचान और रंग-आधारित छँटाई के लिए एक महत्वपूर्ण लाभ।

ऑल-ग्लास असभ्यता: 4जी निर्माण तापमान में उतार-चढ़ाव (-20°C से +70°C) के कारण फोकस शिफ्ट का प्रतिरोध करता है, जिससे M12 माउंट औद्योगिक लेंस फैक्ट्री फर्श, आउटडोर कियोस्क और ऑटोमोटिव सहायक कैमरों में विश्वसनीय हो जाता है।

कॉम्पैक्ट मैकेनिकल डिजाइन: केवल 28.65 मिमी लंबाई में, यह पतले बाड़ों में फिट बैठता है जबकि 3.65 मिमी बीएफएल कवर ग्लास या फिल्टर स्टैक के लिए पर्याप्त जगह प्रदान करता है, जो सिस्टम इंटीग्रेटर्स के लिए मैकेनिकल डिजाइन को सरल बनाता है।

प्लग-एंड-प्ले संगतता: एम 12 थ्रेड और मानक बैक फोकल दूरी मैकेनिकल रीडिज़ाइन के बिना मौजूदा लेंस के सीधे प्रतिस्थापन की अनुमति देती है, जिससे कैमरा ओईएम के लिए बाजार में आने का समय कम हो जाता है।

3. एप्लीकेशन डोमेन

औद्योगिक मशीन विजन: 16 मिमी F4.5 कॉन्फ़िगरेशन उत्पादन लाइनों (उदाहरण के लिए, पीसीबी निरीक्षण, सतह खरोंच विश्लेषण) पर दोष का पता लगाने में उत्कृष्टता प्रदान करता है, जहां मध्यम आवर्धन और कम विरूपण सर्वोपरि हैं।

बायोमेट्रिक्स और एक्सेस कंट्रोल: 1/2" सेंसर लेंस 30-50 सेमी कार्य दूरी पर तेज आईरिस और चेहरे की विशेषताएं प्रदान करता है, जबकि <8° सीआरए सक्रिय आईआर रोशनी के लिए एनआईआर-उन्नत सेंसर के साथ संगतता सुनिश्चित करता है।

लॉजिस्टिक्स और बारकोड रीडिंग: 28.3° FOV और उच्च सापेक्ष रोशनी असमान प्रकाश व्यवस्था के तहत भी, विभिन्न पैकेज आकारों में 1D/2D कोड की विश्वसनीय डिकोडिंग को सक्षम बनाती है।

एंबेडेड OEM सिस्टम: ड्रोन बाधा से बचाव से लेकर मेडिकल एंडोस्कोपी तक, M12 माउंट लेंस वॉल्यूम उत्पादन के लिए एक सिद्ध फॉर्म फैक्टर प्रदान करता है, जिसमें BOSHI ऑप्टिकल टेक्नोलॉजी तेजी से एकीकरण के लिए पूर्ण ऑप्टिकल और मैकेनिकल दस्तावेज़ीकरण प्रदान करती है।

स्मार्ट रिटेल और शेल्फ मॉनिटरिंग: कम विरूपण प्रोफ़ाइल सटीक उत्पाद आयाम अनुमान और प्लानोग्राम अनुपालन का समर्थन करती है, जबकि कॉम्पैक्ट हाउसिंग विवेकपूर्ण छत पर लगे या शेल्फ-किनारे वाले कैमरों में फिट होती है।
