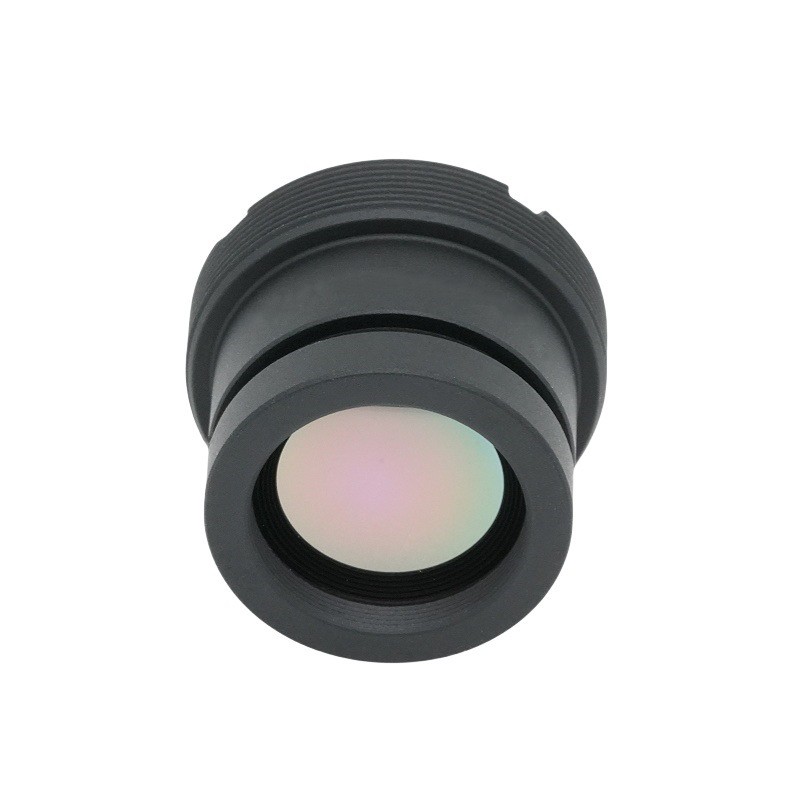

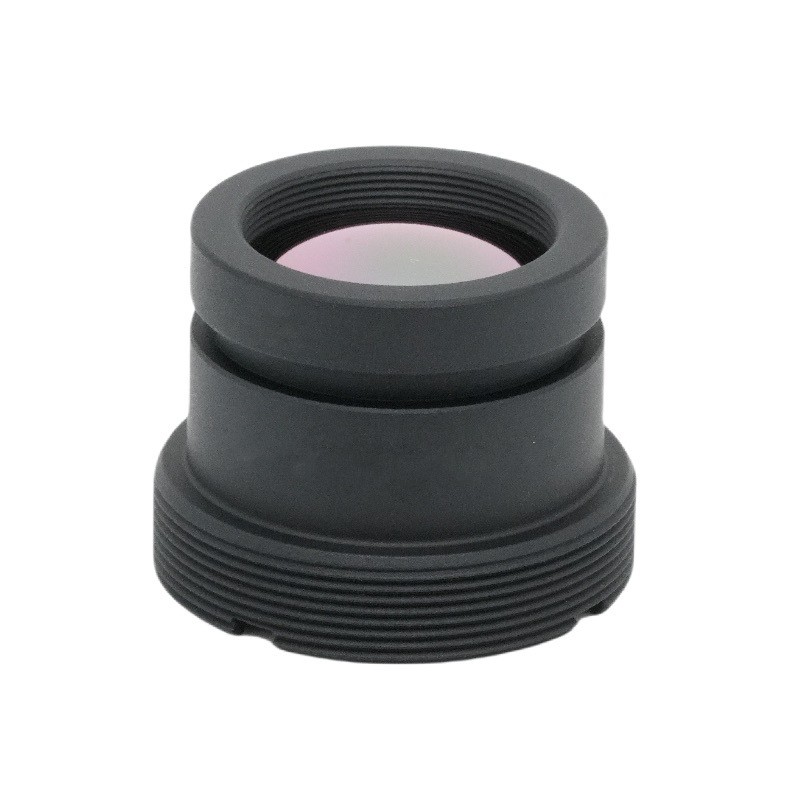

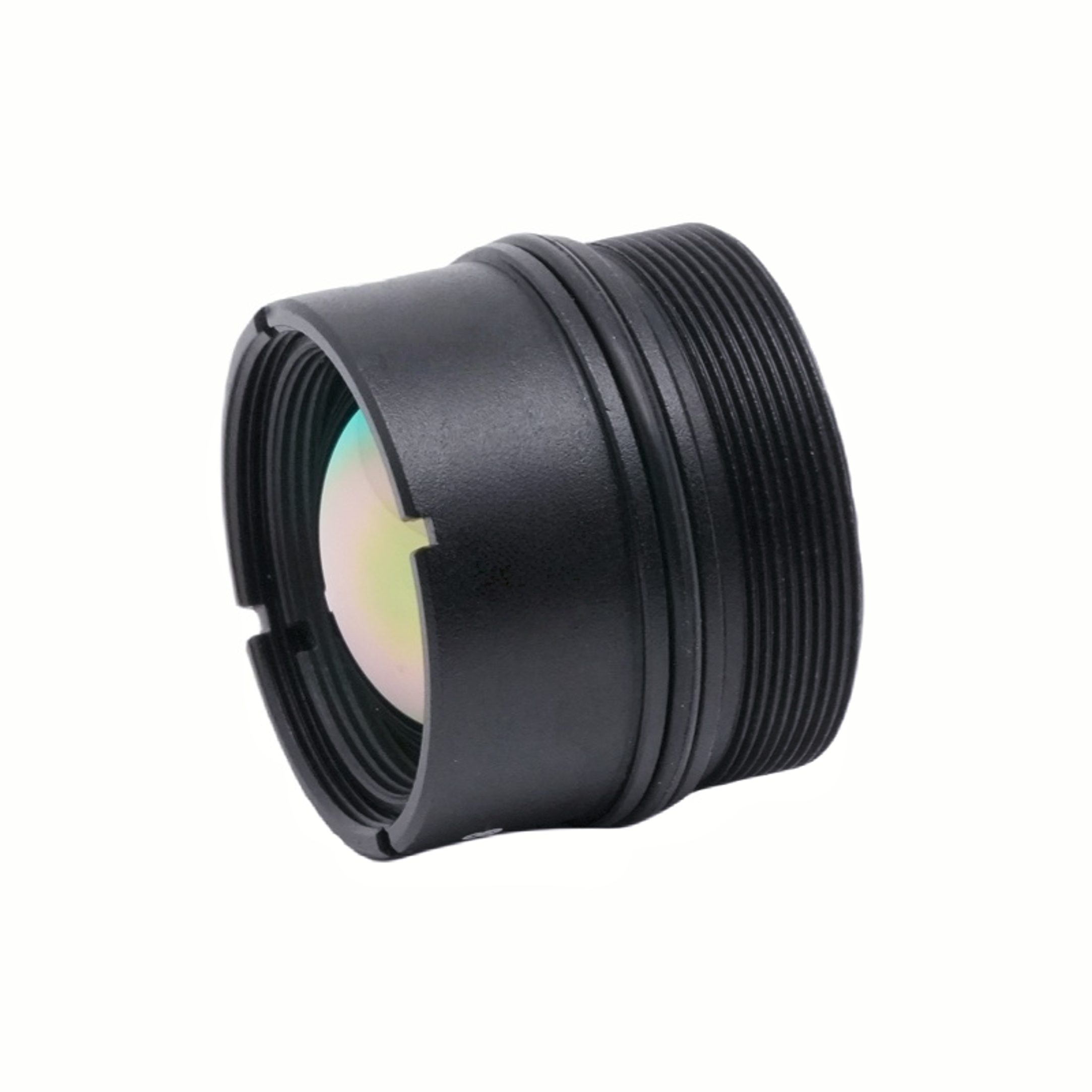

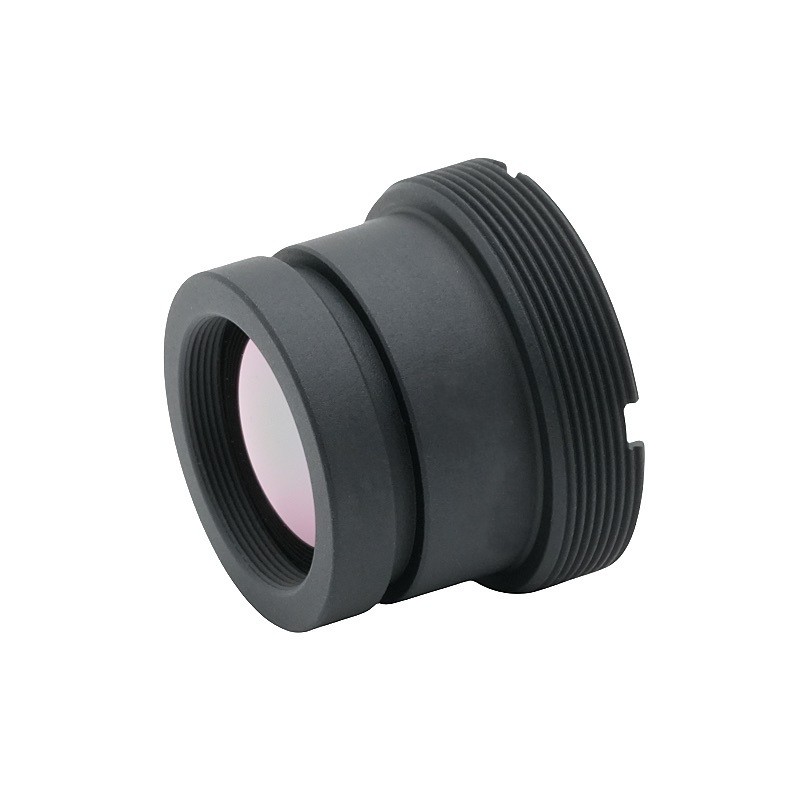

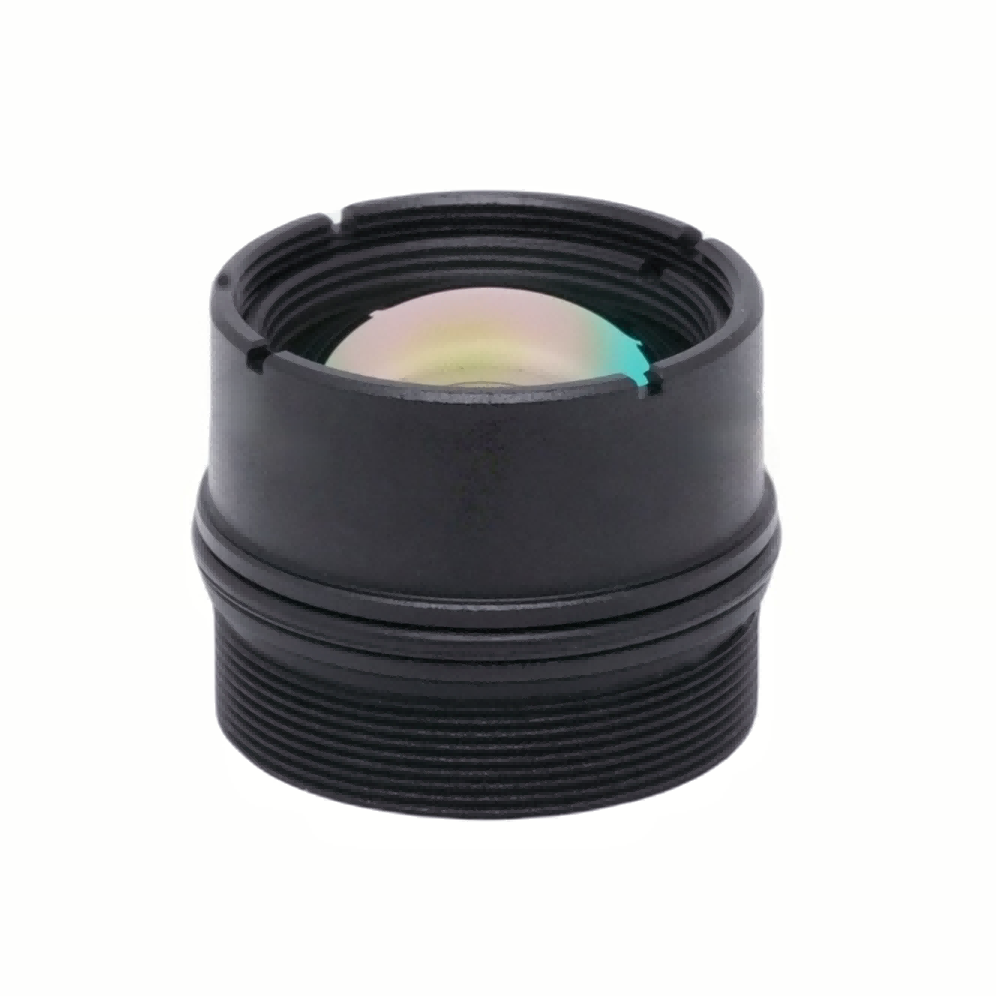

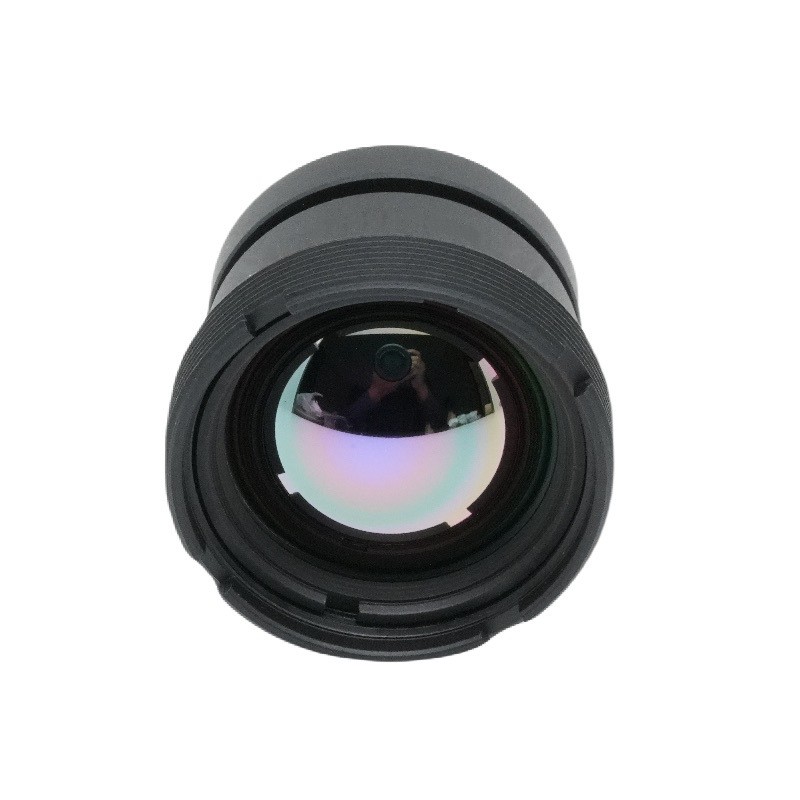

13 मिमी फोकल लंबाई इन्फ्रारेड थर्मल लेंस

उत्पाद संक्षिप्त

द्वारा निर्मितबोशी ऑप्टिकलप्रौद्योगिकी, यह 13 मिमी F1.0 अनकूल्ड थर्मल लेंस 8‑12μm लंबे‑वेव इन्फ्रारेड बैंड के लिए अनुकूलित है। यहथर्मल इमेजिंग लेंस12μm पिक्सेल आयाम वाले 640×512 रिज़ॉल्यूशन डिटेक्टरों से पूरी तरह मेल खाता है। F1.0 बड़े एपर्चर को अपनाते हुए, लेंस कम-कंट्रास्ट दृश्यों के तहत स्पष्ट थर्मल आउटपुट देने के लिए हल्के अवरक्त विकिरण को कैप्चर करता है। इसका फ्रंट ऑप्टिकल तत्व IP67 सुरक्षा ग्रेड तक पहुंचता है, और जटिल बाहरी परिवेश में स्थिर प्रदर्शन बनाए रखने के लिए उजागर सतहों को टिकाऊ एआर कोटिंग के साथ कवर किया जाता है। फोकस 1 मीटर से अनंत तक कवर करता है, और काम करने का तापमान -40℃ से +80℃ तक होता है। कॉम्पैक्ट M20×0.5 माउंट सुविधाजनक असेंबली का समर्थन करता है। बोशी ऑप्टिकल टेक्नोलॉजी थर्मल इमेजिंग उपकरणों के बड़े पैमाने पर एकीकरण के लिए स्थिर और सुसंगत ऑप्टिकल गुणवत्ता की गारंटी के लिए सख्त ऑप्टिकल अंशांकन करती है।

विस्तृत उत्पाद विवरण

पैरामीटर

1. फोकल लंबाई और एपर्चर: इस अनकूल्ड थर्मल लेंस में अल्ट्रा-फास्ट F1.0 एपर्चर के साथ निश्चित 13 मिमी फोकल लंबाई है। बड़ी एपर्चर संरचना इन्फ्रारेड फोटॉन के सेवन को अधिकतम करती है, जो मिलान किए गए थर्मल सेंसर के लिए सिग्नल-टू-शोर अनुपात में उल्लेखनीय सुधार लाती है, और उच्च गुणवत्ता वाले थर्मल इमेज आउटपुट के लिए नींव रखती है।

2. वर्किंग स्पेक्ट्रम: यह 8‑12μm LWIR बैंड के भीतर काम करता है, जो निष्क्रिय थर्मल डिटेक्शन के लिए प्रमुख वायुमंडलीय ट्रांसमिशन विंडो के रूप में कार्य करता है, जो अधिकांश बाहरी कामकाजी परिस्थितियों में विश्वसनीय थर्मल सिग्नल अधिग्रहण को सक्षम करता है।

3. डिटेक्टर संगतता: लेंस को 12μm पिक्सेल से लैस 640×512 रिज़ॉल्यूशन डिटेक्टरों के लिए तैयार किया गया है। यह विकर्ण 40.7° दृश्य क्षेत्र, क्षैतिज 32.6° दृश्य क्षेत्र और ऊर्ध्वाधर 26.3° दृश्य क्षेत्र प्रदान करता है, और मध्यम-श्रेणी अवलोकन आवश्यकताओं को पूरा करता है।

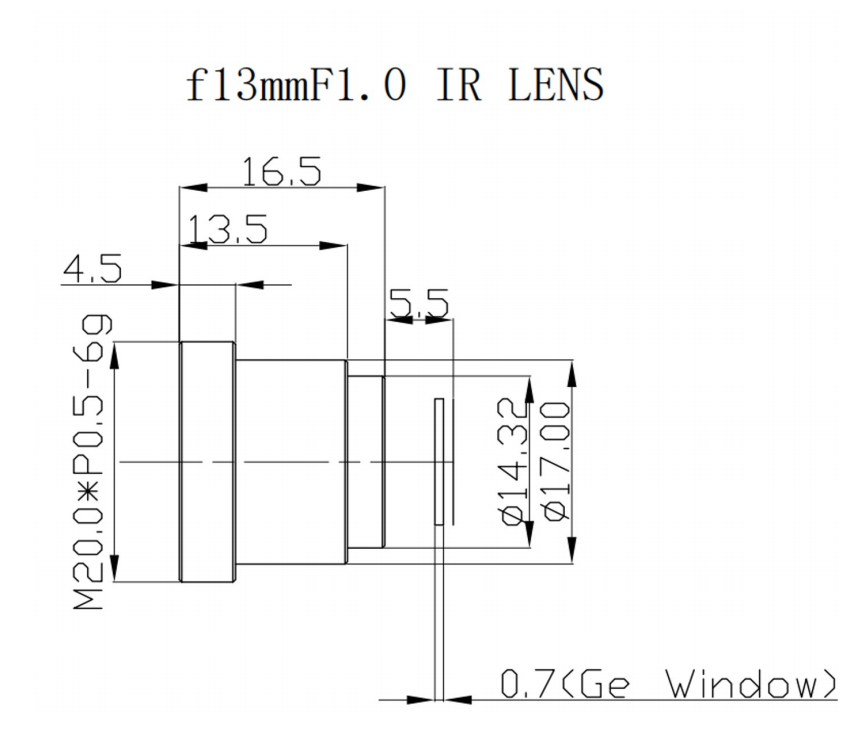

4. यांत्रिक और पर्यावरणीय विशिष्टताएँ: यह सरल और विश्वसनीय असेंबली के लिए M20×0.5 माउंट को अपनाता है। फ्रंट ऑप्टिकल घटक IP67 प्रवेश सुरक्षा का एहसास करता है। ऑपरेटिंग तापमान -40℃ से +80℃ तक होता है इसलिए यह अत्यधिक ठंडे और गर्म बाहरी वातावरण के अनुकूल होता है। फोकस रेंज 1 मीटर से अनंत तक फैली हुई है, और निकट दूरी और दूर दूरी दोनों के लिए थर्मल लक्ष्य का पता लगाने का समर्थन करती है।

5. ऑप्टिकल इंडेक्स: समग्र संप्रेषण 86% से कम नहीं पहुंचता है, सापेक्ष रोशनी 75% से कम नहीं होती है। विरूपण को ≤‑1.5% के भीतर नियंत्रित किया जाता है। सतह परावर्तन हानि को कम करने के लिए उजागर ऑप्टिकल सतहों पर एंटी-रिफ्लेक्शन कोटिंग लगाई जाती है। बैच उत्पाद स्थिरता के लिए सभी पैरामीटर संकेतकों का BOSHI ऑप्टिकल टेक्नोलॉजी द्वारा कड़ाई से निरीक्षण किया जाता है।

प्रदर्शन लाभ

1. उत्कृष्ट कम रोशनी वाली थर्मल संवेदनशीलता। F1.0 LWIR लेंस के रूप में, यह छोटे एपर्चर मान वाले इन्फ्रारेड लेंस की तुलना में काफी अधिक इन्फ्रारेड ऊर्जा एकत्र करता है। ऐसी क्षमता लंबी दूरी के पहचान कार्यों के दौरान छवि परिभाषा को बेहतर बनाती है, और कम-कंट्रास्ट थर्मल दृश्यों के तहत विश्वसनीय इमेजिंग प्रदर्शन लाती है।

2. अनुकूल ऑप्टिकल एकरूपता। उच्च सापेक्ष रोशनी पूरे छवि फ्रेम में एक समान चमक बनाए रखती है और अंधेरे कोने की घटना से बचती है। कम विरूपण लक्ष्य की वास्तविक ज्यामितीय विशेषताओं को संरक्षित करता है, और लक्ष्य माप और लक्ष्य पहचान कार्य के लिए विश्वसनीय छवि आधार बनाता है।

3. उच्च वर्णक्रमीय उपयोग दक्षता। एआर कोटिंग प्लस ≥86% समग्र संप्रेषण अवरक्त ऊर्जा हानि को अधिकतम सीमा तक कम कर देता है। यह मिलान किए गए अनकूल्ड इन्फ्रारेड डिटेक्टरों की प्रदर्शन क्षमता को पूरी तरह से अनलॉक कर सकता है, और थर्मल इमेजिंग लेंस की हार्डवेयर क्षमता को पूरा खेल दे सकता है।

4. शक्तिशाली पर्यावरणीय अनुकूलन क्षमता। IP67 फ्रंट-एंड लेंस वाटरप्रूफ और डस्ट-प्रूफ संरचना कई इंस्टॉलेशन परिदृश्यों के लिए अतिरिक्त बाहरी सुरक्षात्मक खिड़कियों की आवश्यकता को हटा देती है। जब परिवेश के तापमान में भारी बदलाव होता है तो व्यापक ऑपरेटिंग तापमान का दायरा डिफोकस और प्रदर्शन बहाव को रोकता है। BOSHI ऑप्टिकल टेक्नोलॉजी इस उत्पाद के लिए पर्यावरणीय विश्वसनीयता सत्यापन के कई दौर पूरे करती है।

5. सुविधाजनक कॉम्पैक्ट एकीकरण। मानक M20×0.5 माउंट सहकारी प्रणाली डेवलपर्स द्वारा विकसित लघु थर्मल कैमरों में निर्बाध स्थापना का समर्थन करता है। समग्र संरचना कॉम्पैक्ट है और थर्मल इमेजिंग उपकरण के लिए लेआउट स्थान बचाती है।

अनुप्रयोग फ़ील्ड

1. सीमा सुरक्षा और परिधि निगरानी. अनकूल्ड थर्मल लेंस चौबीसों घंटे आउटडोर थर्मल मॉनिटरिंग का समर्थन करता है। यह दिन-रात घुसपैठ करने वाली वस्तुओं के थर्मल हस्ताक्षर पकड़ता है, और सुरक्षा साइटों के लिए परिधि घुसपैठ का पता लगाने में सहायता करता है।

2. औद्योगिक पूर्वानुमानित रखरखाव। यहथर्मल इमेजिंग लेंसबिजली उपकरण, यांत्रिक सुविधाओं और पाइपलाइनों से अति तापीय थर्मल संकेतों को पकड़ता है। यह ऑपरेटरों को उपकरण टूटने से पहले छिपे हुए ओवरहीटिंग दोषों को खोजने में मदद करता है और औद्योगिक उपकरण स्थिति निरीक्षण का समर्थन करता है।

3. ऑटोमोटिव थर्मल विज़न। यह आफ्टरमार्केट इन्फ्रारेड नाइट-विज़न ड्राइविंग सहायता प्रणालियों के लिए कार्य करता है। 8‑12μm वर्णक्रमीय प्रतिक्रिया वाहन प्रणालियों को रात के समय या खराब दृश्यता वाली ड्राइविंग परिस्थितियों में सड़क बाधाओं और जीवित लक्ष्यों का पता लगाने में मदद करती है।

4. मानव रहित प्रणाली. यह छोटे यूएवी और मानवरहित जमीनी वाहनों पर लगे थर्मल पेलोड के रूप में काम करता है। यह खोज और बचाव मिशन, क्षेत्र गश्त और स्थिति धारणा कार्यों के लिए थर्मल इमेजिंग डेटा प्रदान करता है।

5. आग की रोकथाम और जंगल की निगरानी। LWIR लेंस वन क्षेत्रों के अंदर प्रारंभिक छिपे हुए ताप स्रोतों की पहचान करता है। यह खुली लौ उभरने से पहले जंगल की आग के खतरों के लिए प्रारंभिक चेतावनी का समर्थन करता है।

6. भवन ऊर्जा लेखापरीक्षा। यह भवन संरचनाओं के लिए थर्मल निरीक्षण करता है। उपयोगकर्ता भवन की ऊर्जा-बचत नवीकरण का मार्गदर्शन करने के लिए थर्मल छवियों के माध्यम से गर्मी की हानि की स्थिति, वायु रिसाव बिंदु और इन्सुलेशन दोषों का पता लगा सकते हैं।

7. समुद्री निगरानी. यह धुंध भरी समुद्री परिस्थितियों में दिन-रात समुद्री लक्ष्य का पता लगाता है। यह अपतटीय निगरानी कार्यों के लिए स्थिर थर्मल इमेजिंग आउटपुट प्रदान करता है।
