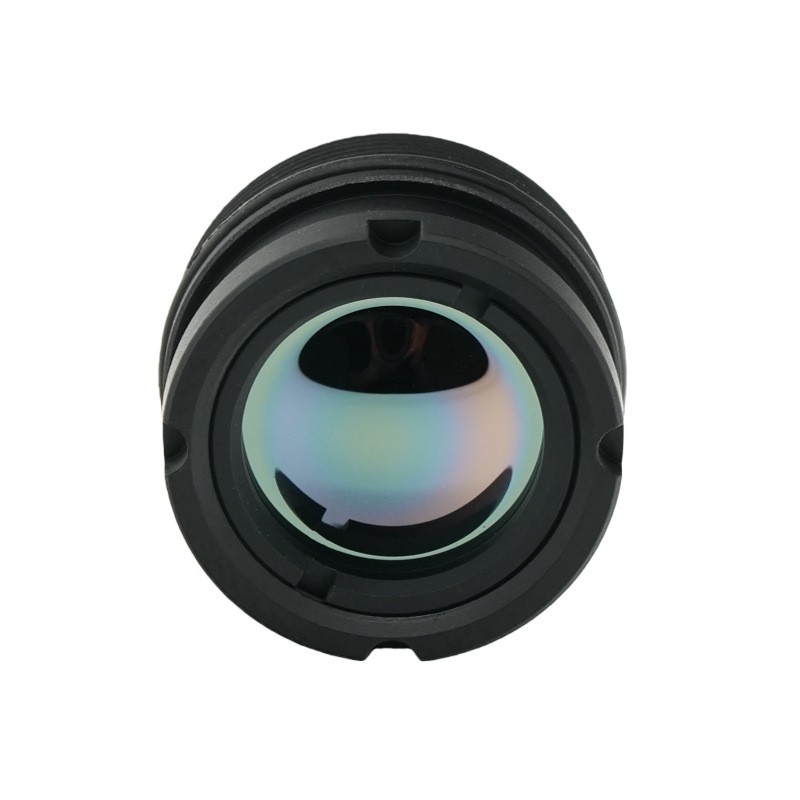

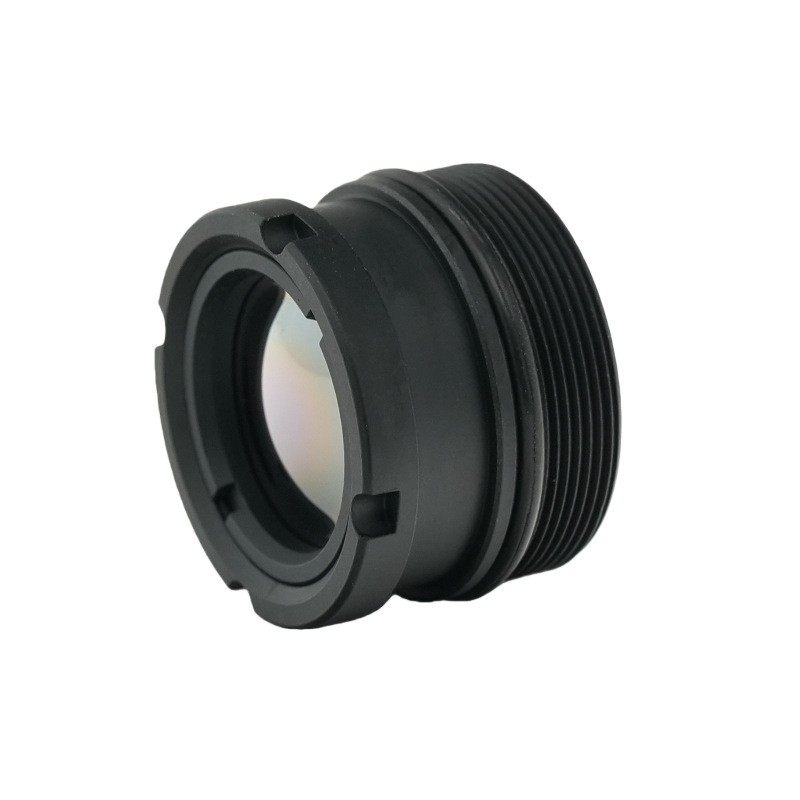

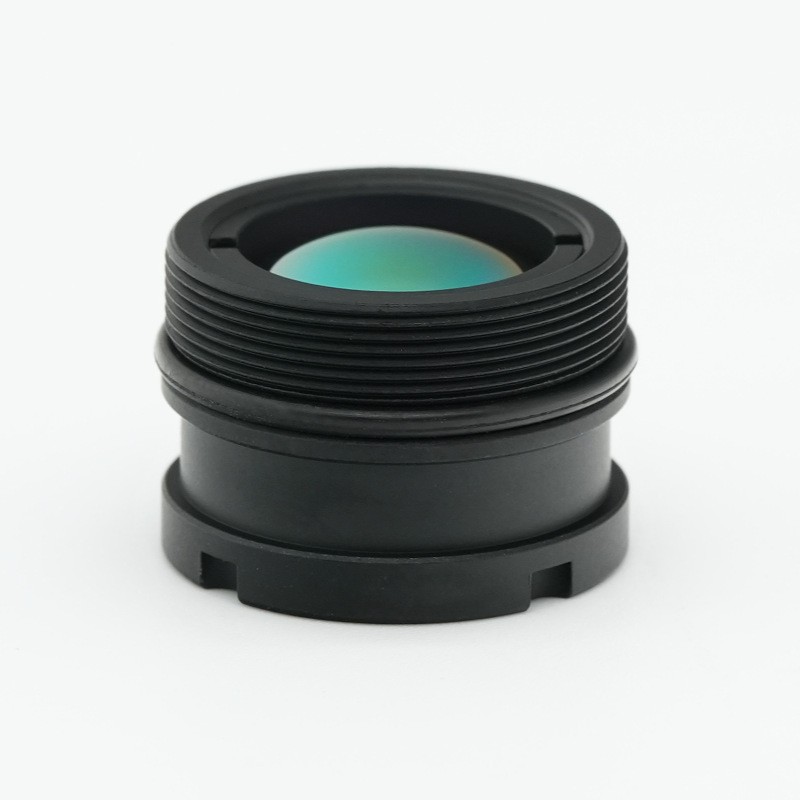

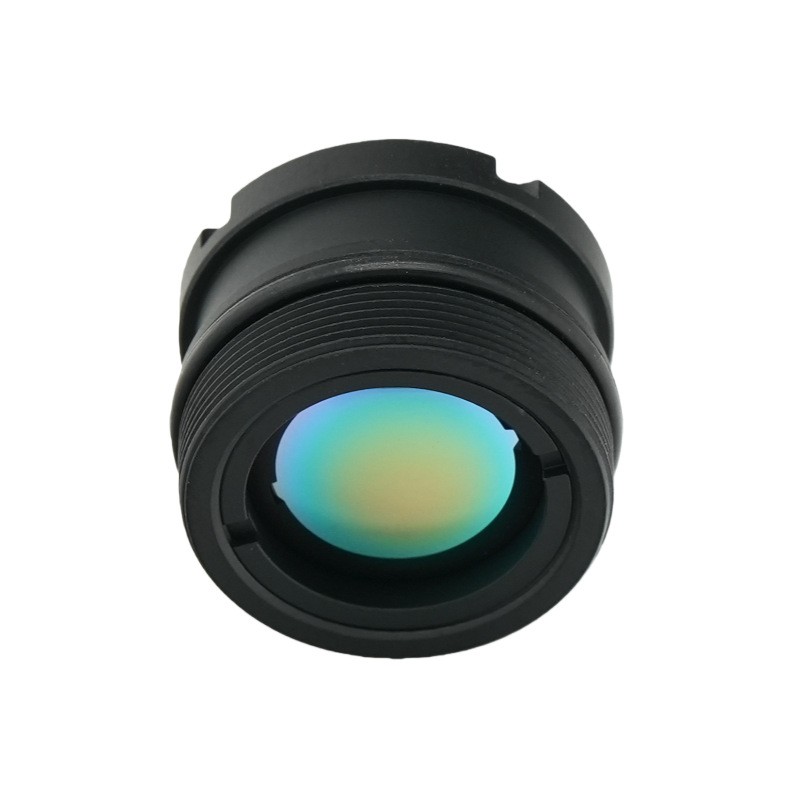

9.1 मिमी इन्फ्रारेड थर्मल लेंस
यह उच्च-प्रदर्शन थर्मल इमेजिंग लेंस शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड द्वारा विकसित और निर्मित किया गया है। 9.1 मिमी फोकल लंबाई और अल्ट्रा-बड़े F1.0 एपर्चर के साथ एक प्रीमियम लॉन्ग-वेव इंफ्रारेड लेंस के रूप में, इसे अनकूल्ड 640×512डिटेक्टर, 12μm इंफ्रारेड डिटेक्टरों से मेल खाने के लिए इंजीनियर किया गया है। लेंस एचडी एक्सपोज़्ड ऑप्टिक्स कोटिंग को अपनाता है और 8-12μm वर्किंग वेवबैंड पर उच्च ट्रांसमिटेंस प्रदान करता है। एक कॉम्पैक्ट M17×0.5 माउंट संरचना और IP67 फ्रंट एलिमेंट वॉटरप्रूफ रेटिंग की विशेषता के साथ, यह थर्मल इमेजिंग लेंस 3 मीटर से अनंत तक फोकस करने का समर्थन करता है। यह 84% से ऊपर उच्च सापेक्ष रोशनी प्राप्त करता है और विरूपण को नियंत्रित करता है, -40°C और +80°C के बीच स्थिर ऑप्टिकल प्रदर्शन बनाए रखता है। हर मौसम में क्षेत्र में तैनाती के लिए डिज़ाइन किया गया, यह लंबी-तरंग अवरक्त लेंस व्यापक दृश्य क्षेत्र और स्पष्ट थर्मल इमेजिंग को संतुलित करता है। यह औद्योगिक निगरानी, सुरक्षा और निरीक्षण परिदृश्यों में पोर्टेबल और कॉम्पैक्ट थर्मल कैमरा उपकरण के लिए एक आदर्श ऑप्टिकल कोर के रूप में कार्य करता है।
जांच भेजें
उत्पाद वर्णन
विस्तृत उत्पाद विवरण
पैरामीटर
ऑप्टिकल विशिष्टताएँ:9.1 मिमी फोकल लंबाई, एफ-नंबर F1.0। कार्यशील तरंग दैर्ध्य मानक लंबी-तरंग अवरक्त 8-12μm को कवर करता है। देखने का विकर्ण क्षेत्र 62.4°, क्षैतिज 48.1°, ऊर्ध्वाधर 38.5° तक पहुंचता है, जो विस्तृत क्षेत्र अवलोकन क्षमता प्रदान करता है।
डिटेक्टर मिलान:640×512 डिटेक्टर रिज़ॉल्यूशन के लिए अनुकूलित, 12μm पिक्सेल पिच अनकूल्ड इन्फ्रारेड डिटेक्टर, मुख्यधारा कॉम्पैक्ट थर्मल सेंसर मॉड्यूल के लिए पूरी तरह से मेल खाता है।

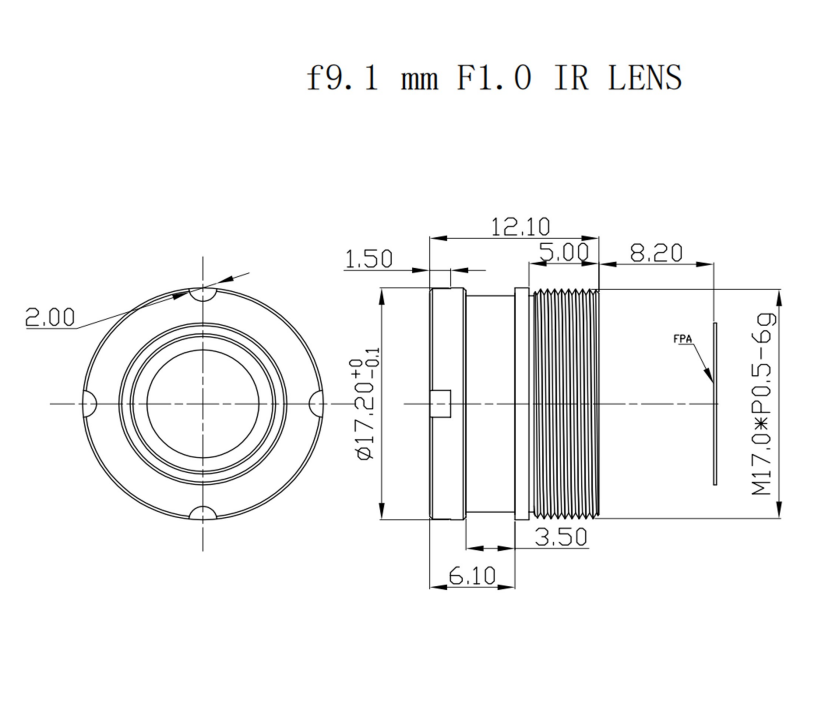

यांत्रिक एवं पर्यावरणीय विशिष्टताएँ:आसान असेंबली के लिए M17×0.5 थ्रेडेड माउंट। फोकस रेंज 3 मीटर से अनंत तक, निकट-दूरी और लंबी दूरी दोनों में लक्ष्य का पता लगाने में सहायता करता है। चरम जलवायु को अनुकूलित करने के लिए ऑपरेटिंग तापमान -40℃ ~ +80℃ तक फैला होता है। फ्रंट एलिमेंट IP67 प्रवेश सुरक्षा तक पहुंचता है।
ऑप्टिकल गुणवत्ता मेट्रिक्स:≥90% ऑप्टिकल संप्रेषण, ≥84% सापेक्ष रोशनी; विरूपण -10% से नीचे नियंत्रित। एक्सपोज़्ड ऑप्टिक्स एचडी एंटी-रिफ्लेक्शन कोटिंग को अपनाते हैं।
| पैरामीटर | कीमत |
|---|---|
| फोकल लम्बाई | 9.1 मिमी |
| एफ/# | एफ1.0 |
| संगत डिटेक्टर | 640×512, 12μm |
| एक्सपोज़्ड ऑप्टिक्स कोटिंग | एच.डी |
| देखने के क्षेत्र | 62.4°(डी) × 48.1°(एच) × 38.5°(वी) |
| फोकस रेंज | 3 मी ~ ∞ |
| परिचालन तापमान | -40°C ~ +80°C |
| सापेक्ष रोशनी | ≥ 84% |
| विरूपण | <-10% |
| संचरण | ≥ 90% |
| पर्वत | एम17 × 0.5 |
| फ्रंट एलिमेंट इनग्रेस प्रोटेक्शन रेटिंग | आईपी67 |
| वेवलेंथ | 8 ~ 12μm |
प्रदर्शन लाभ
अल्ट्रा-लार्ज F1.0 अपर्चर:अधिक अवरक्त विकिरण एकत्र करता है, कम तापमान, कम चमक वाले वातावरण में इमेजिंग संवेदनशीलता में उल्लेखनीय सुधार करता है और पहचान दूरी को बढ़ाता है।
उच्च संप्रेषण और एचडी कोटिंग:≥90% संप्रेषण इन्फ्रारेड सिग्नल हानि को कम करता है; एचडी कोटिंग सतह के प्रतिबिंब को दबाती है, छवि कंट्रास्ट को बढ़ाती है और भूत छवियों को कम करती है।
उत्कृष्ट किनारे रोशनी:सापेक्ष रोशनी ≥84% पूरे छवि फ्रेम में एक समान चमक सुनिश्चित करती है, जो आमतौर पर वाइड-एंगल इन्फ्रारेड लेंस पर दिखाई देने वाले अंधेरे कोनों से बचती है।
IP67 फ्रंट वाटरप्रूफ डिज़ाइन:सामने का ऑप्टिकल तत्व धूल और पानी के छींटों का प्रतिरोध करता है, जो अतिरिक्त सुरक्षात्मक आवास के बिना सभी मौसमों में बाहरी उपयोग के लिए उपयुक्त है।
व्यापक तापमान अनुकूलनशीलता:-40℃ से +80℃ तक स्थिर प्रदर्शन; न्यूनतम थर्मल डिफोकस तापमान-भिन्न कार्य स्थितियों में बार-बार रीफोकस की मांग को समाप्त करता है।
कॉम्पैक्ट M17×0.5 माउंट इंटरफ़ेस:छोटे बढ़ते पदचिह्न, लघु थर्मल कैमरे, ड्रोन पेलोड और हैंडहेल्ड थर्मल उपकरणों में एकीकरण के लिए सुविधाजनक।
आवेदन क्षेत्र
सुरक्षा एवं परिधि निगरानी:बाहरी सीमा रक्षा, फैक्ट्री परिधि की निगरानी, अनअटेंडेड साइट की प्रारंभिक चेतावनी, पूर्ण अंधेरे में घुसपैठियों का पता लगाना। यह शंघाई सिल्क ऑप्टिकल टेक्नोलॉजी कंपनी लिमिटेड का एक मुख्य व्यवसाय खंड भी है।
औद्योगिक पूर्वानुमानित रखरखाव:विद्युत उपकरण थर्मल निरीक्षण, पाइपलाइन तापमान की निगरानी, मैकेनिकल ओवरहीटिंग दोष निदान।
मानवरहित हवाई वाहन (यूएवी) पेलोड:हवाई थर्मल सर्वेक्षण, जंगल की आग की रोकथाम, खोज और बचाव मिशन।
हैंडहेल्ड थर्मल इमेजिंग डिवाइस:पोर्टेबल अग्निशमन थर्मल कैमरे, आपातकालीन बचाव उपकरण, भवन ऊर्जा हानि का पता लगाना।
वाहन पर लगे थर्मल विज़न:ऑटोमोटिव नाइट विजन, सभी अंधेरे ड्राइविंग स्थितियों के लिए ऑफ-रोड ड्राइविंग सहायक इमेजिंग।
वन्यजीव अवलोकन एवं पर्यावरण निगरानी:जानवरों की आबादी की निगरानी, जंगल की आग की पूर्व चेतावनी, बाहरी पारिस्थितिक अनुसंधान।
